Xinje XL5H-24A8L — sterownik PLC, I/O 12/12, EtherCAT, Modbus TCP

Sterownik PLC Xinje serii XL5H – wąska obudowa listwowa i funkcje sterowania ruchem
Sterownik PLC Xinje serii XL5H – wąska obudowa listwowa i funkcje sterowania ruchem
Sterownik PLC Xinje serii XL5H – wąska obudowa listwowa i funkcje sterowania ruchem

Xinje XL5H-24A8L — sterownik PLC, I/O 12/12, EtherCAT, Modbus TCP

1 155,76 zł nettobrutto 1 421,58 zł (23% VAT)

12 wejść / 12 wyjść, wyjścia tranzystorowe, 3-kan.

Wysyłka w ciągu 1 dnia roboczego (towar w naszym magazynie w Polsce)

SKU: XL5H-24A8L Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@automation.net.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Sterownik PLC Xinje XL5H-24A8L — zasilanie DC 24 V, wejścia cyfrowe 12, wyjścia cyfrowe 12, typ wejść NPN/PNP, wyjścia tranzystorowe.

12 wejść / 12 wyjść, wyjścia tranzystorowe, 3-kan. licznik szybki (fazy AB), 2-kan. wyjście impulsowe szybkie, 1× RS232, 1× RS485, 2× LAN (LAN1: Ethernet, LAN2: EtherCAT). obsługa pobierania online, s

  • EtherCAT
  • motion
  • slim

Wejścia / wyjścia

Wejścia cyfrowe 12
Wyjścia cyfrowe 12
Typ wejść NPN/PNP
Typ wyjść tranzystorowe (T)

Pozycjonowanie / impulsy

Kanały impulsowe zwykłe 2
Śledzenie impulsowe ✓

Wejścia szybkie

Kanały (faza poj. / AB) 3
Tryb wejść OC

Parametry podstawowe

Zasilanie DC24V
Pamięć programu 1MB
Możliwości rozbudowy rozszerzenie lewe, rozszerzenie prawe, zdalne I/O
Zegar RTC ✓
Czas instrukcji bazowej 0,01–0,05 µs

Komunikacja

Obsługiwane protokoły Modbus RTU/ASCII, format swobodny, Modbus TCP, TCP/IP, EtherCAT

Rozszerzenia

Moduły rozszerzeń prawe 16
Moduł lewy ED 1
Zdalne I/O ✓

Oprogramowanie

Oprogramowanie XDPPro
Język programowania LD
Online download ✓

Sterowanie ruchem

Liczba osi 8 osi
Tryb sterowania ruchem pojedyncza oś, grupa osi
Cykl synchronizacji EtherCAT 2ms/4-osiowy, 4ms/8-osiowy

Hardware

Wymiary (mm) 63,1×111,5×85
RS232 1
RS485 1
RJ45 2

Environment requirements

Temperatura pracy 0°C–55°C
Wilgotność pracy 5%–95%RH (bez kondensacji)
Temperatura składowania -10°C–60°C
Stopień ochrony IP IP20

Certyfikaty

Certyfikaty CE

Model XL5H-24A8L · 46 parametrow w 9 grupach

Informacje ogólne
Certyfikaty CE
Zasilanie
Zasilanie DC24V
Wejścia / wyjścia
Liczba wejść cyfrowych (DI) 12
Liczba wyjść cyfrowych (DO) 12
Typ wejść NPN&PNP
Typ wyjść Transistor (T)
Wejścia szybkie 3
Kanały jednofazowe / AB OC
Zdalne we/wy tak
Komunikacja
Modbus RTU/ASCII tak
Protokół dowolny (free format) tak
Modbus TCP tak
TCP/IP tak
EtherNet/IP tak
EtherCAT tak
OPC UA/DA nie
UDP tak
CANopen nie
CAN bus nie
Cykl synchronizacji EtherCAT 2ms/4-axis, 4ms/8-axis
RS232 1
RS485 1
USB nie
RJ45 2
CAN nie
USB Type-C nie
Programowanie i pamięć
Pojemność programu 1MB
Zegar czasu rzeczywistego (RTC) tak
Czas wykonania instrukcji podstawowej 0.01 ~ 0.05us
Oprogramowanie XDPPro
Język programowania LD
Programowanie online tak
Karta SD nie
Sterowanie ruchem
Zwykłe kanały impulsowe 2
Interpolacja impulsowa nie
Nadążanie impulsowe tak
Liczba obsługiwanych osi 8 axes
Tryb sterowania ruchem single axis, axis group
Rozszerzenia
Możliwości rozbudowy Left expansion, right expansion, remote IO
Moduły rozszerzeń (prawa strona) 16
Moduły ED (lewa strona) 1
Warunki pracy
Temperatura pracy 0 °C ~ 55 °C
Wilgotność pracy 5% ~ 95%RH (No condensation)
Temperatura przechowywania -10 °C ~ 60 °C
Wymiary i obudowa
Wymiary (mm) 63.1*111.5*85
Stopień ochrony IP IP20

Brak parametrow pasujacych do zapytania.

Dane techniczne pochodza z dokumentacji producenta Xinje i moga ulec zmianie bez powiadomienia. W razie watpliwosci prosimy o kontakt — dobierzemy konfiguracje pod aplikacje.
Dokumentacja serii: instrukcje i pliki do pobrania.

Informacje dodatkowe

Waga 0,3 kg
Wymiary 112 × 63 × 85 mm
Typ wejść

NPN/PNP
Wejścia

12
Wyjścia

12
Typ wyjść

tranzystorowe
Zasilanie

DC 24 V
Protokół

EtherCAT, Free Format, Modbus RTU/ASCII, Modbus TCP, TCP/IP
Liczba osi

8

Model XL5H-24A8L · 13 plikow z aktualnej dokumentacji producenta

Instrukcje
Rysunki CAD i modele 3D
Oprogramowanie i pliki konfiguracyjne
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje XL5H-24A8L — sterownik PLC, I/O 12/12, EtherCAT, Modbus TCP”

Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:

Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

Podobne produkty

Inne modele w serii XL5H — EtherCAT

Ten model (XL5H-24A8L) to wykonanie o parametrach: typ wejść NPN/PNP; wejścia 12; wyjścia 12; typ wyjść tranzystorowe; zasilanie DC 24 V. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

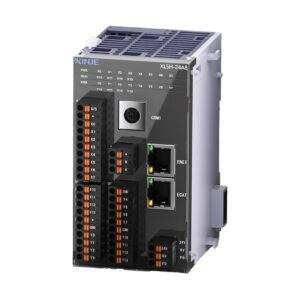

XL5H-24A8

Zobacz całą serię XL5H — EtherCAT

Najczęściej zadawane pytania

Jaki jest termin realizacji dla XL5H-24A8L?

Dla tego symbolu podajemy termin: Wysyłka w ciągu 1 dnia roboczego (towar w naszym magazynie w Polsce). Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

W czym programuje się XL5H-24A8L?

W bezpłatnym środowisku narzędziowym Xinje, które udostępniamy w dziale Do pobrania razem z instrukcjami — bez licencji i klucza sprzętowego. Program przenosi się do sterownika kablem USB lub przez sieć, zależnie od wykonania.

Czy do XL5H-24A8L dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik z Białegostoku, do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
