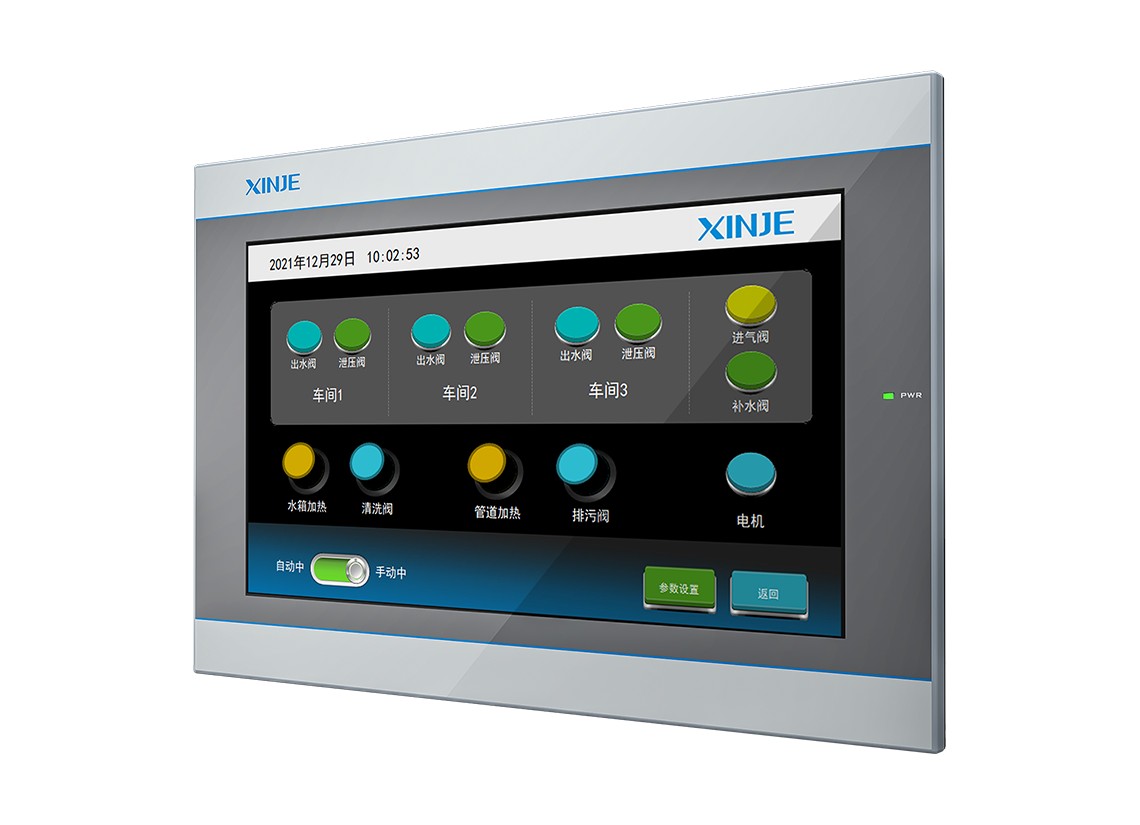

Xinje TS5-1000-W — panel HMI 10,1″, 1024×600

Panel operatorski HMI Xinje serii TS5 – dotykowy wyświetlacz z chmurą i zdalnym dostępem IoT
Panel operatorski HMI Xinje serii TS5 – dotykowy wyświetlacz z chmurą i zdalnym dostępem IoT
Panel operatorski HMI Xinje serii TS5 – dotykowy wyświetlacz z chmurą i zdalnym dostępem IoT
Panel operatorski HMI Xinje serii TS5 – dotykowy wyświetlacz z chmurą i zdalnym dostępem IoT
Panel operatorski HMI Xinje serii TS5 – dotykowy wyświetlacz z chmurą i zdalnym dostępem IoT

Xinje TS5-1000-W — panel HMI 10,1″, 1024×600

1 069,20 zł nettobrutto 1 315,12 zł (23% VAT)

Support WiFi connection, 2 COM ports, COM1 port support RS232/RS485, COM2 port support RS232/RS485/RS422, 2 USB-A ports, support CSV data import and export and U disk download program.

Termin realizacji ok. 3 tygodnie (zamówienie u producenta)

SKU: TS5-1000-W Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 24 miesiące · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@automation.net.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Panel HMI Xinje TS5-1000-W — ekran 10,1″, wyświetlacz kolorowy, z Ethernetem.

Support WiFi connection, 2 COM ports, COM1 port support RS232/RS485, COM2 port support RS232/RS485/RS422, 2 USB-A ports, support CSV data import and export and U disk download program. 1 audio port, support connecting speakers to output audio. 1 Ethernet port, support MODBUS TCP, OPC, MQTT protocols.

Panele HMI serii TS5 z funkcjami IoT: zdalne utrzymanie ruchu, podgląd z wielu urządzeń i szybka wymiana danych IT/OT. Procesor ARM Cortex-A7 1,0–1,2 GHz i 256 MB pamięci; sieć bezprzewodowa WiFi lub 4G bez dodatkowej bramki, integracja z chmurą XINJE Cloud, protokoły MQTT, TCP/IP i OPC UA, pulpit zdalny VNC oraz zdalna transparentna transmisja programów PLC przez Ethernet/4G/WiFi.

  • Cortex-A7 1,0–1,2 GHz, 256 MB
  • WiFi/4G bez bramki
  • XINJE Cloud: monitoring, alarmy, dane
  • MQTT, TCP/IP, OPC UA
  • VNC — podgląd i sterowanie z PC/telefonu
  • wgrywanie programów: Type-C, USB, LAN, zdalnie

Specyfikacja panelu

Przekątna 10,1″
Rozdzielczość 1024×600
Wyświetlacz wyświetlacz TFT LCD, podświetlenie LED
Liczba kolorów 16,77 mln kolorów
Jasność 300cd/m²
Typ panelu dotykowego rezystancyjny panel dotykowy 4-przewodowy
Procesor Cortex-A7 dwurdzeniowy 1GHz
Pamięć 128MB
Oprogramowanie TouchWin Pro (narzędzie projektowe)
Porty szeregowe COM1: RS232/RS485; COM2: RS232/RS485/RS422
Porty USB USB-A*1(port USB)
Port Ethernet standardowo RJ45 (10/100 Mb/s, autonegocjacja)
Audio φ 3,5 coaxial audio plug
Wi-Fi IEEE802,11a/b/g/n IEEE80,211g: 54Mbps
Zasilanie DC 24 V (zakres 22–26 V)
Pobór prądu 270mA
Dop. zanik zasilania poniżej 10 ms (rzeczywisty zanik zasilania poniżej 1 s)
Wytrzymałość napięciowa izolacji AC 1000 V, 10 mA, poniżej 1 minuty (między sygnałem a masą)
Rezystancja izolacji DC500V,10MΩ以上
Temperatura pracy 0-50°C
Temperatura składowania -10-60°C
Wilgotność pracy 10–90% RH (bez kondensacji)
Odporność na zakłócenia zakłócenia napięciowe 1500 Vp-p, szerokość impulsu 1 µs, 1 minuta
Atmosfera atmosfera bez gazów korozyjnych
Chłodzenie Chłodzenie naturalne (konwekcyjne)
Stopień ochrony IP panel czołowy IP65
Materiał obudowy Engineering plastics PC+ABS
Wymiary zewn. (mm) 277,0×191,7×37,6
Wycięcie montażowe (mm) 260,2×179,7(±0,1)
Certyfikaty CE

Model TS5-1000-W · 29 parametrow w 9 grupach

Informacje ogólne
Certyfikaty CE
Zasilanie
Napięcie wejściowe DC24V (DC22V-DC26V)
Pobór prądu 270mA
Podtrzymanie po zaniku zasilania <10ms
Wejścia / wyjścia
Rozdzielczość 1024*600
Komunikacja
Porty szeregowe COM1: RS232/RS485; COM2: RS232/RS485/RS422
Port USB USB-A*1
Port Ethernet Standard RJ45 (10/100 adaptive)
WiFi IEEE802.11a/b/g/n (54Mbps)
Programowanie i pamięć
Procesor Cortex-A7 dual core 1GHz
Pamięć 128MB
Oprogramowanie narzędziowe TouchWin Pro
Falownik
Sposób chłodzenia Natural air cooling
Wyświetlacz i panel
Przekątna wyświetlacza 10.1"
Typ wyświetlacza TFT LCD, LED backlight
Kolory 16.77 million
Jasność 300cd/m²
Panel dotykowy Four wire resistive
Audio φ 3.5 coaxial audio plug
Warunki pracy
Odporność na udary napięciowe AC1000V, 10mA, <1 min
Rezystancja izolacji DC500V, ≥10MΩ
Temperatura pracy 0-50 °C
Temperatura przechowywania -10-60 °C
Wilgotność pracy 10-90% RH (no condensation)
Odporność na zakłócenia 1500Vp-p noise, 1us pulse
Wymiary i obudowa
Stopień ochrony IP Front panel IP65
Materiał obudowy Engineering plastics PC+ABS
Wymiary zewnętrzne (mm) 277.0*191.7*37.6
Wymiary otworu montażowego (mm) 260.2*179.7(±0.1)

Brak parametrow pasujacych do zapytania.

Dane techniczne pochodza z dokumentacji producenta Xinje i moga ulec zmianie bez powiadomienia. W razie watpliwosci prosimy o kontakt — dobierzemy konfiguracje pod aplikacje.
Dokumentacja serii: instrukcje i pliki do pobrania.

Informacje dodatkowe

Waga 1,5 kg
Wymiary 192 × 277 × 38 mm
Przekątna

10.1"
Kolor

kolorowy
z Ethernet

tak

Model TS5-1000-W · 19 plikow z aktualnej dokumentacji producenta

Instrukcje
Rysunki CAD i modele 3D
Certyfikaty i deklaracje
Oprogramowanie i pliki konfiguracyjne
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje TS5-1000-W — panel HMI 10,1″, 1024×600”

Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:

Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

Podobne produkty

Inne modele w serii TS5 — IoT

Ten model (TS5-1000-W) to wykonanie o parametrach: przekątna 10,1"; kolor kolorowy; z ethernet tak. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

TS5-1000-4G · TS5-1000-E · TS5-700-4G · TS5-700-E · TS5-700-W · TS5D-1500-4G · TS5D-1500-E2 · TS5D-1500-W

Zobacz całą serię TS5 — IoT

Najczęściej zadawane pytania

Jaki jest termin realizacji dla TS5-1000-W?

Dla tego symbolu podajemy termin: ok. 3 tygodnie (zamówienie u producenta). Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

Czy TS5-1000-W połączy się ze sterownikiem innej marki?

Tak. Panel ma gotowe sterowniki protokołów, w tym Modbus RTU po RS485 i Modbus TCP po Ethernecie, więc współpracuje z większością popularnych sterowników. Przy nietypowym modelu warto potwierdzić zgodność przed zakupem.

Czy do TS5-1000-W dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik z Białegostoku, do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 24-miesięczną gwarancją obsługiwaną w Polsce.
