Panele operatorskie HMI Xinje obejmują serie ekonomiczne TS i TS2, panele TG z bogatszym wyposażeniem komunikacyjnym oraz wykonania TS5 z łącznością sieciową. Przekątne zaczynają się od 4,3 cala i sięgają kilkunastu cali, a wybór zwykle rozstrzyga się na trzech parametrach: wielkości i rozdzielczości wyświetlacza, liczbie i rodzaju portów szeregowych oraz obecności Ethernetu do komunikacji ze sterownikiem lub zdalnego dostępu.
Panele mają gotowe sterowniki popularnych protokołów, w tym Modbus RTU po RS485 i Modbus TCP po Ethernecie, więc współpracują nie tylko ze sterownikami Xinje, ale też z urządzeniami innych producentów. Projekt wizualizacji tworzy się w bezpłatnym oprogramowaniu narzędziowym, które udostępniamy w dziale Do pobrania, i przenosi do panelu kablem USB albo przez sieć. Przy montażu w drzwiach szafy warto zwrócić uwagę na wycięcie montażowe i warunki pracy, bo panele różnią się głębokością zabudowy i zakresem temperatur.
Każdy panel jest fabrycznie nowy, objęty 12-miesięczną gwarancją serwisowaną w Polsce, sprzedawany z fakturą VAT. Jeśli chcesz połączyć panel ze sterownikiem konkretnego modelu, napisz na sklep@xinje.pl — potwierdzimy zgodność i dobierzemy kabel.
Panel operatorski HMI dobiera się do sterownika, z którym ma pracować: do sterowników Xinje wystarczy port RS485 lub Ethernet i gotowy sterownik protokołu, do urządzeń innych marek — Modbus RTU/TCP. W sklepie znajdziesz panele HMI o przekątnych 4,3″, 7″, 10″ i większych, w wersjach z Ethernetem i bez, wraz z dokumentacją i bezpłatnym oprogramowaniem TouchWin. Panele oznaczone jako dostępne wysyłamy z magazynu w Polsce.
- 38modeli w katalogu
- od 283,50 złnetto
Nie wiesz, który model wybrać? Komunikacja sterownika z panelem HMI przez Modbus RTU · Panel HMI Xinje do sterownika innej marki
Polecane

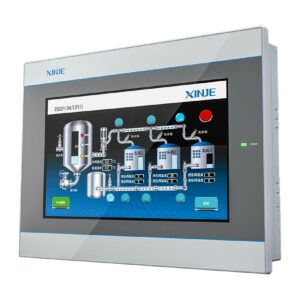

TS5-700-EXinje TS5-700-E — panel HMI 7″, 800×4807″ · Ethernet611,10 zł nettoWysyłka w ciągu 1 dnia roboczegoZobaczOd ręki

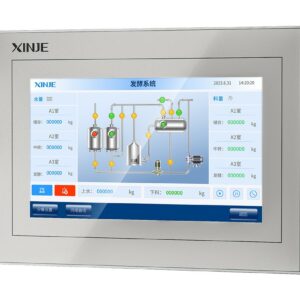

TS2-700-EXinje TS2-700-E — panel HMI 7″, 800×4807″ · Ethernet409,50 zł nettoWysyłka w ciągu 1 dnia roboczegoZobaczOd ręki

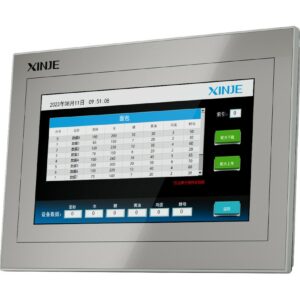

TS2-400-EXinje TS2-400-E — panel HMI 4,3″, 480×2724,3″ · Ethernet352,80 zł nettoWysyłka w ciągu 1 dnia roboczegoZobaczNajbardziej zaawansowany
TS5D-1500-WXinje TS5D-1500-W — panel HMI 15,6″, 1920×108015,6″ · WiFi2 198,70 zł nettoTermin realizacji ok. 2 tyg.ZobaczZaawansowany

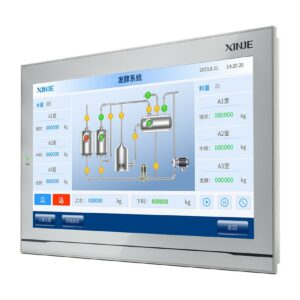

TS5D-1500-E2Xinje TS5D-1500-E2 — panel HMI 15,6″, 1920×108015,6″ · Ethernet2 085,30 zł nettoTermin realizacji ok. 2 tyg.Zobacz
Panel HMI (panel operatorski) Xinje — co to jest i jak go dobrać
Panele operatorskie HMI, zwane też graficznymi pulpitami operatorskimi, to dotykowe ekrany w drzwiach szafy lub na pulpicie maszyny. Łączą się ze sterownikiem PLC, pokazują stan procesu i pozwalają operatorowi zmieniać nastawy. W sklepie są panele graficzne Xinje serii TS2, TS3, TS5 i TS5D (ekrany od 4,3″ do 15,6″), klasyczne serie TG i OP oraz sterowniki z panelem w jednej obudowie (ZG, ZP).
Panele TS kosztują od 291,06 zł netto do 2073,06 zł netto (ceny z 13.10.2026).
Wszystkie panele TS mają czteroprzewodowy ekran rezystancyjny, zasilanie 24 V DC i przód o stopniu ochrony IP65. Obsługują trendy, alarmy, receptury i rejestrację danych, a funkcje rozszerza się blokami w języku C. Ekrany projektuje się w bezpłatnym programie TouchWin Pro, a gotowy projekt wgrywa się kablem USB (USB-B w TS2 i TS3, USB-C w TS5D), przez sieć w modelach z Ethernetem albo z pendrive’a. TS5-700 i TS5-1000 mają tylko porty USB-A (na pendrive), więc projekt wgrywa się do nich przez sieć lub z pendrive’a.
Jak dobrać panel HMI — krok po kroku
- Ustal, z czym panel ma się komunikować. Do sterownika Xinje XD lub XL wystarczy port RS485 (Modbus RTU) — mają go wszystkie panele TS. Do urządzeń z Ethernetem (Modbus TCP, np. sterowniki XD3E i XD5E) potrzebny jest port RJ45: w TS2 i TS3 tylko w wersji -E, w TS5 i TS5D w każdej. Instrukcja producenta wymienia też Siemens S7-1200 i S7-200 Smart.
- Policz urządzenia na łączach szeregowych. W TS2 porty COM1 (RS232) i COM2 (RS485) są wyprowadzone na jednym złączu, a instrukcja producenta opisuje je jako jeden port szeregowy. Gdy potrzebujesz dwóch niezależnych łączy, na przykład do sterownika i falownika, wybierz TS3, TS5 lub TS5D albo potwierdź z nami, czy TS2 wystarczy. Trzeci port (COM3, RS485) ma tylko TS3-700-M3.
- Wybierz przekątną. Dostępne są 4,3″ (480×272), 7″ (800×480), 10,1″ (1024×600) i 15,6″ (1920×1080). Mały ekran wystarcza na kilka przycisków i wartości; od 10,1″ w górę mieszczą się trendy, listy alarmów i receptury.
- Sprawdź wycięcie i zasilanie. Panele TS zasilane są napięciem 24 V DC (22–26 V), pobierają 180–270 mA (TS5D: 13 W) i pracują w temperaturze 0–50 °C. Wycięcia w szafie podaje tabela niżej, a rysunek wymiarowy modelu jest w sekcji „Do projektu” na karcie produktu.
- Zdecyduj o zdalnym dostępie. Wi-Fi, 4G, wysyłanie danych do chmury (MQTT), zdalny podgląd przez VNC i podgląd kamery IP (RTSP) mają tylko TS5 i TS5D; Wi-Fi to wersja -W, a modem 4G wersja -4G.
- Dobierz program. Panele TS programuje się w TouchWin Pro. Panele TG programuje się w starszym programie TouchWin (V2.E.9), bo TouchWin Pro ich nie obsługuje.
Te kryteria — rodzinę paneli, przekątną, port do sterownika, drugi port szeregowy, dostęp zdalny i USB na pendrive — zebrano w kreatorze doboru panelu HMI. Kreator wskazuje panel dostępny w sklepie.
Wymiary wycięcia i pobór prądu
| Przekątna | Seria | Wycięcie w obudowie [mm] | Pobór przy 24 V DC |
|---|---|---|---|
| 4,3″ | TS2-400 | 119,8 × 93,8 (±0,5) | 180 mA |
| 7″ | TS2-700, TS3-700 | 192,3 × 138,6 (±0,5) | 200 mA |
| 7″ | TS5-700 | 192,1 × 138,5 (±0,1) | 200 mA |
| 10,1″ | TS3-1000, TS5-1000 | 260,2 × 179,7 (±0,5 w TS3, ±0,1 w TS5) | 270 mA |
| 15,6″ | TS5D-1500 | 384,0 × 247,0 (±0,5) | 13 W |
Serie paneli HMI Xinje dostępne w sklepie
| Seria | Ekran | Pamięć i porty | Ethernet i łączność | Do czego | Cena od (netto, ceny z 13.10.2026) |
|---|---|---|---|---|---|
| TS2 | 4,3″ 480×272; 7″ 800×480 | 64 MB; COM1 RS232 i COM2 RS485 na jednym złączu | Ethernet tylko w wersji -E | proste maszyny z jednym sterownikiem | 291,06 zł (TS2-400-Z) |
| TS3 | 7″ 800×480; 10,1″ 1024×600 | 128 MB; dwa niezależne porty (RS232/RS485/RS422), w -M3 dodatkowy RS485 | Ethernet tylko w wersji -E | sterownik i falownik na osobnych łączach, receptury, alarmy | 427,68 zł (TS3-700-Z) |
| TS5 | 7″ 800×480; 10,1″ 1024×600 | 128 MB; dwa niezależne porty | Ethernet w każdym modelu; Wi-Fi (-W) lub 4G (-4G) | zdalny dostęp, MQTT, chmura, kamera IP; wersje -4G na zapytanie | 694,98 zł (TS5-700-W) |
| TS5D | 15,6″ 1920×1080 | 256 MB; dwa niezależne porty; USB-C do pobierania projektu | dwa porty Ethernet (E2); Wi-Fi (-W) lub 4G (-4G) | duże wizualizacje i zdalny dostęp | 1966,14 zł (TS5D-1500-E2) |
| TG | od 4,3″ do 15,6″ (m.in. 7″, 8″, 10,1″) | port do sterownika RS232/RS422/RS485; porty USB zależnie od modelu (patrz karta produktu) | RJ45 w modelach -ET | istniejące projekty TG i modernizacje; program TouchWin (nie TouchWin Pro) | 475,20 zł (TG465-MT) |
| OP320 | tekstowy 192×64 | ekran tekstowy, bez grafiki | — | proste maszyny z kilkoma komunikatami | 267,30 zł (OP320) |
| ZG i ZP (PLC+HMI) | ZG: 4,3″ lub 7″; ZP: 3,7″ | sterownik XD1, XD2, XD3 lub XDM w tej samej obudowie | zależnie od modelu | małe maszyny bez osobnej szafy sterowniczej | 831,60 zł (ZG3-20T-4); ZP na zapytanie |
Z serii TG nie wybieraj panelu do nowego projektu bez powodu: TS2, TS3 i TS5 obejmują funkcje TG (zapis producenta w instrukcji), mają nowszą platformę i są obsługiwane przez bieżący TouchWin Pro. TG ma sens przy wymianie panelu TG z gotowym projektem albo gdy potrzebna jest przekątna lub wersja niedostępna w TS.
Odpowiedniki paneli HMI innych marek
Odpowiednik dobiera się po przekątnej, portach i wycięciu. Poniższe zestawienie to punkt wyjścia, nie gwarancja zamiany jeden do jednego: przed zamówieniem porównaj rysunek wymiarowy, porty i protokół sterownika. Ekrany trzeba odtworzyć w TouchWin Pro, bo projekty innych producentów mają własne programy i formaty. Symbol starego panelu (na przykład MT8071iE, DOP-107BV lub KTP700) możesz wpisać w wyszukiwarce zamienników; podpowie panel TS o odpowiedniej przekątnej. Wyszukiwarka nie rozpoznaje jeszcze serii Weintek cMT2xxx — dla niej kieruj się tabelą.
| Marka i seria | Przykład z karty katalogowej | Odpowiednik Xinje | Co sprawdzić |
|---|---|---|---|
| Weintek MT8000iE | MT8071iE: 7″ 800×480; COM1 RS-232, COM2 RS-485 2W/4W, COM3 RS-485 2W; Ethernet; USB host; wycięcie 192 × 138 mm | TS3-700-E: 7″ 800×480; COM1 i COM2; Ethernet; wycięcie 192,3 × 138,6 mm | trzeci port szeregowy ma tylko TS3-700-M3, bez Ethernetu |
| Weintek MT8000iE | MT8101iE: 10,1″ 800×480; trzy porty szeregowe; Ethernet; wycięcie 260 × 202 mm | TS3-1000-E lub TS5-1000-E: 10,1″ 1024×600; wycięcie 260,2 × 179,7 mm | otwór jest wyższy o ok. 22 mm; wymaga ramki lub przeróbki |
| Weintek cMT | cMT2078X: 7″ 800×480; 2 × Ethernet; COM1–COM3; wycięcie 192 × 138 mm | TS5-700-E: 7″ 800×480; Ethernet; dwa porty szeregowe; wycięcie 192,1 × 138,5 mm | TS5-700 ma jeden Ethernet; dwa ma TS5D-1500-E2 (15,6″) |
| Delta DOP-100 | DOP-107BV: 7″ 800×480; porty RS-232/RS-485 i RS-422/RS-485; bez Ethernetu; USB | TS3-700-M (bez Ethernetu) lub TS3-700-E (z Ethernetem) | TS3 ma COM1 RS232/RS485 i COM2 RS232/RS485/RS422; sprawdź rodzaj łącza do sterownika |
| Siemens SIMATIC KTP Basic | KTP700 Basic PN: 7″ 800×480; jeden port PROFINET; USB; bez portu szeregowego; IP65 z przodu; konfiguracja w WinCC | TS3-700-E lub TS5-700-E: 7″ 800×480; Ethernet | instrukcja TS wymienia S7-1200 i S7-200 Smart wśród urządzeń na Ethernecie; sprawdź protokół w instrukcji połączeń HMI–PLC |
| Mitsubishi GOT2000 | GT2107-WTBD: 7″ 800×480; RS-232, RS-422/485 i Ethernet; USB host i device; slot karty SD | TS3-700-E: 7″ 800×480; RS232/RS485 i RS422; Ethernet; USB-A | TS nie ma slotu SD; dane przenosi się pendrive’em USB-A lub przez sieć |
Pozostałe rozmiary dobiera się po przekątnej: panelom 4,3″ (Delta DOP-103, Siemens KTP400 Basic) odpowiada TS2-400, a dla 9″ (KTP900) i 12,1″ (KTP1200) najbliższe większe są panele 10,1″ (TS3-1000, TS5-1000) i 15,6″ (TS5D-1500). Nazwy i oznaczenia innych producentów służą wyłącznie identyfikacji odpowiedników. Gdy panel współpracuje ze sterownikiem innej marki, zobacz panel HMI Xinje do sterownika innej marki oraz komunikację PLC Xinje z panelem przez Modbus RTU.
Oprogramowanie do paneli HMI i sterowników
Panele TS2, TS3, TS5 i TS5D programuje się w bezpłatnym TouchWin Pro (wersja 2.3.7 z 8.04.2026 wg spisu producenta; Windows 10 i 11). Instalator ma ok. 648 MB, a pakiet firmware V2.3.7 dla paneli TS jest osobnym plikiem. Panele TG programuje się w osobnym programie TouchWin (V2.E.9), którego TouchWin Pro nie zastępuje; program i sterownik USB paneli HMI z instrukcją instalacji są w dziale Do pobrania. Sterowniki XD i XL, z którymi panele pracują, programuje się w bezpłatnym XDPPro (wersja 3.8.1a z 15.07.2026); wprowadzenie daje kurs XD/XL, część 1. Katalog HMI 2026, instrukcje sprzętowe serii TS i instrukcja TouchWin Pro są w dziale Do pobrania, a certyfikaty i deklaracje producenta na kartach produktów, w sekcji „Certyfikaty i deklaracje”.
- TouchWin Pro — pobieranie i instalacja
- XDPPro — pobieranie i instalacja
- Wszystkie bezpłatne programy Xinje (m.in. XinjeServo dla serwonapędów DS3 i DS5)
- Wersje, oprogramowanie i zgodność — aktualne wersje i lista kontrolna przed aktualizacją firmware
Najczęstsze pytania o panele HMI
Czym jest panel operatorski HMI i czym różni się od panelu HMI?
Niczym — panel HMI i panel operatorski to ta sama klasa urządzeń: dotykowy ekran, który komunikuje się ze sterownikiem PLC, pokazuje stan maszyny i pozwala zmieniać nastawy. Graficzne pulpity operatorskie to panele z ekranem graficznym, w odróżnieniu od tekstowego OP320 z ekranem 192×64.
Jaki panel HMI wybrać do sterownika PLC Xinje?
Do sterownika XD lub XL po RS485 wystarczy dowolny panel TS, a do sterownika z Ethernetem (XD3E, XD5E) panel z portem RJ45: TS2-E, TS3-E, TS5 lub TS5D. Gdy panel ma obsługiwać jeszcze falownik, wybierz TS3, TS5 lub TS5D z dwoma niezależnymi portami szeregowymi. Pomoc znajdziesz w kreatorze doboru.
Czym różnią się panele TS2, TS3 i TS5?
TS2 ma 64 MB pamięci i jedno złącze szeregowe (COM1 RS232 i COM2 RS485); TS3 ma 128 MB i dwa niezależne porty; TS5 ma 128 MB, Ethernet w każdym modelu, MQTT oraz opcjonalne Wi-Fi lub 4G. TS5D to ta sama platforma z ekranem 15,6″ i pamięcią 256 MB. Wszystkie mają czteroprzewodowy ekran rezystancyjny, a nie pojemnościowy.
Ile kosztuje panel HMI Xinje?
Panele TS kosztują od 291,06 zł netto (TS2-400-Z) do 2073,06 zł netto (TS5D-1500-W), a graficzne panele TG od 475,20 zł do 3261,06 zł netto (ceny z 13.10.2026). Termin dostawy jest podany przy produkcie. Każdy panel jest fabrycznie nowy, z fakturą VAT i 12-miesięczną gwarancją obsługiwaną w Polsce; sklep prowadzi autoryzowany dystrybutor Xinje.
Czy panel HMI Xinje współpracuje ze sterownikami innych marek?
Tak, przez Modbus RTU po łączu szeregowym i Modbus TCP po Ethernecie oraz przez sterowniki protokołów z listy w instrukcji połączeń HMI–PLC. Instrukcja paneli TS wymienia Siemens S7-1200 i S7-200 Smart. Przed zakupem sprawdzamy sterownik na liście; napisz na sklep@xinje.pl.
W czym programuje się panele HMI Xinje i czy program jest płatny?
Panele TS programuje się w TouchWin Pro 2.3.7, bezpłatnym programie na Windows 10 i 11, bez licencji i klucza. Panele TG programuje się w starszym programie TouchWin (V2.E.9), bo TouchWin Pro ich nie obsługuje. Pobieranie i instalację opisuje strona TouchWin Pro.
Czy panel HMI może mieć wbudowany sterownik PLC?
Tak: w seriach ZG (ekran 4,3″ lub 7″) i ZP (ekran 3,7″) panel i sterownik XD są w jednej obudowie. Seria ZG kosztuje od 831,60 zł netto (ZG3-20T-4; ceny z 13.10.2026), ceny ZP podajemy na zapytanie. Modele są w kategorii Zintegrowane PLC+HMI.
Jak wymienić stary panel operatorski na panel Xinje?
Zmierz wycięcie w szafie, sprawdź port sterownika i dobierz panel o tej samej przekątnej: wycięcie 7″ jest takie samo w TS2 i TS3 (192,3 × 138,6 mm), a w TS5 różni się o 0,2 mm. Ekrany trzeba odtworzyć w TouchWin Pro. Symbol starego panelu wpisz w wyszukiwarce zamienników albo wyślij zdjęcie tabliczki na sklep@xinje.pl.
Aktualizacja: 13.10.2026 · Źródła: instrukcja sprzętowa paneli TS i instrukcja TouchWin Pro (Xinje), katalog HMI Xinje 2026, spis Do pobrania producenta, Store API xinje.pl (ceny netto), karty katalogowe Weintek, Delta, Siemens i Mitsubishi Electric.
Podkategorie
Panele TS (aktualne) (17) · Panele OP / TG (klasyczne) (18)
Najczęściej zadawane pytania — Panele HMI
Jaki panel HMI Xinje wybrać?
O wyborze decydują przekątna i rozdzielczość wyświetlacza, liczba i rodzaj portów (RS485, RS232, Ethernet, USB) oraz to, czy panel ma komunikować się ze sterownikiem po Ethernecie. Warto też sprawdzić warunki pracy, bo panele w drzwiach szafy pracują w różnej temperaturze i zapyleniu.
W czym programuje się panele Xinje?
W bezpłatnym oprogramowaniu narzędziowym producenta, które udostępniamy w dziale Do pobrania razem z instrukcjami. Gotowy projekt przenosi się do panelu przez USB lub sieć.
Czy panel Xinje współpracuje ze sterownikiem innej marki?
Tak. Panele mają gotowe sterowniki protokołów, w tym Modbus RTU i Modbus TCP, więc da się je połączyć z większością popularnych sterowników. Przy konkretnym modelu najlepiej upewnić się u nas przed zakupem.
Kto pomoże w doborze urządzeń?
Sklep prowadzi Automation Dariusz Kulik, integrator automatyki działający od 2014 roku, który na co dzień programuje i uruchamia te urządzenia u klientów. Opis aplikacji wystarczy wysłać na sklep@xinje.pl lub przez formularz kontaktowy — dobór zestawu przygotujemy bezpłatnie.
