Ława EtherCAT — urządzenia innych producentów z masterem Xinje

Rejestr naszych testów: czy urządzenie EtherCAT zadziałało z masterem Xinje (XDH, XLH, XL5H), w jakiej konfiguracji i z jakimi SDO startowymi. Zasada: obce urządzenie zawsze najpierw na stole, dopiero potem w maszynie. Przy prostym przenośniku zamiast sieci wystarczy listwa + wyjście analogowe.

XDPPro nie generuje SDO startowych dla obcych ESI — trzeba je wpisać ręcznie. Procedura: jak dodać obce urządzenie.

Topologia: master, przełącznik AS-C6 i gałęzie

PLC nadrzędny rozdziela sieć EtherCAT przez przełącznik AS-C6 na niezależne gałęzie. Kliknij element, żeby przejść do doboru albo do kategorii produktów, a zdjęcie — do produktu.

Topologia EtherCAT: master, przełącznik AS-C6, wyspy I/O, napędy i silnikiOd góry do dołu: PLC nadrzędny EtherCAT (XDH, XLH, XL5H lub XSF5) łączy się przez przełącznik AS-C6 z pięcioma niezależnymi gałęziami: wyspą szybką LFC3-AP z modułami XF, wyspą LC3-AP z modułami LL, programowalnym slave LC5E, serwonapędem DS5C2 z silnikiem MS6 i falownikiem VH6 z kartą EtherCAT. Rozproszone I/O LF dla innych sieci (LFP3-AP PROFINET, LFM3-AP Modbus TCP, LFI3-AP EtherNet/IP) stoją obok przełącznika. Każdy element prowadzi do kreatora doboru albo kategorii produktów, a zdjęcie do najbardziej zaawansowanego produktu danego rodzaju. Połączenia: PLC nadrzędny (master) → Przełącznik AS-C6 (EtherCAT); Przełącznik AS-C6 → LFC3-AP + XF (EtherCAT); Przełącznik AS-C6 → LC3-AP + LL (EtherCAT); Przełącznik AS-C6 → LC5E-32T4 (EtherCAT); Przełącznik AS-C6 → DS5C2 + MS6 (EtherCAT); Przełącznik AS-C6 → VH6 + VH6-CC100 (EtherCAT); DS5C2 + MS6 → Silnik MS6; VH6 + VH6-CC100 → Silnik trójfazowy (U · V · W). Osobno: Rozproszone I/O LF do innych sieci.EtherCATEtherCATEtherCATEtherCATEtherCATEtherCATU · V · WPLC nadrzędny (master)XDH · XLH · XL5H · XSF58–64 osi wg modelu
Xinje XSF5-A64 — sterownik PLC, EtherCAT, Ethernet/IP, Modbus TCP
Przełącznik AS-C61 wejście, 5 wyjśćEtherCAT, gwiazda i kaskada
Xinje AS-C6 — moduł I/O
Rozproszone I/O LF do innych sieciPROFINET · Modbus TCPEtherNet/IP
Xinje LFC3-AP — moduł I/O
LFC3-AP + XFdo 32 modułów XFDC od 250 µs
Xinje XF-E4RTD — moduł temperaturowy
LC3-AP + LLrozproszone I/OLL i XL-E
Xinje LL-E32YT — moduł I/O

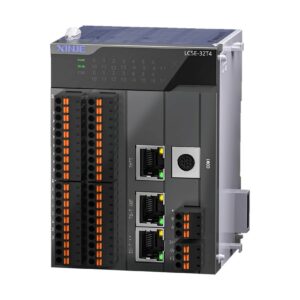

LC5E-32T4PLC podrzędny (slave)do 16 modułów rozszerzeń
Xinje LC5E-32T4 — moduł I/O
DS5C2 + MS6serwonapęd z silnikiemEtherCAT CoE, CiA 402
Xinje DS5C2-20P4-PTA — serwonapęd 1× 230 V, 0,4 kW
VH6 + VH6-CC100falownik wektorowykarta EtherCAT
Xinje VH6-4015-B — falownik wektorowy (pętla zamknięta), 3× 400 V, 15 kW
Silnik MS6serwosilnikz enkoderem
Xinje MS6H-60CN30BZ3-20P4 — serwosilnik 220 V, 0,4 kW
Silnik trójfazowydo falownikadowolnego producentaTopologia EtherCAT: master, przełącznik AS-C6, wyspy I/O, napędy i silnikiOd góry do dołu: PLC nadrzędny EtherCAT (XDH, XLH, XL5H lub XSF5) łączy się przez przełącznik AS-C6 z pięcioma niezależnymi gałęziami: wyspą szybką LFC3-AP z modułami XF, wyspą LC3-AP z modułami LL, programowalnym slave LC5E, serwonapędem DS5C2 z silnikiem MS6 i falownikiem VH6 z kartą EtherCAT. Rozproszone I/O LF dla innych sieci (LFP3-AP PROFINET, LFM3-AP Modbus TCP, LFI3-AP EtherNet/IP) stoją obok przełącznika. Każdy element prowadzi do kreatora doboru albo kategorii produktów, a zdjęcie do najbardziej zaawansowanego produktu danego rodzaju. Połączenia: PLC nadrzędny (master) → Przełącznik AS-C6 (EtherCAT); Przełącznik AS-C6 → LFC3-AP + XF (EtherCAT); Przełącznik AS-C6 → LC3-AP + LL (EtherCAT); Przełącznik AS-C6 → LC5E-32T4 (EtherCAT); Przełącznik AS-C6 → DS5C2 + MS6 (EtherCAT); Przełącznik AS-C6 → VH6 + VH6-CC100 (EtherCAT); DS5C2 + MS6 → Silnik MS6; VH6 + VH6-CC100 → Silnik trójfazowy (U · V · W). Osobno: Rozproszone I/O LF do innych sieci.PLC nadrzędny (master)XDH · XLH · XL5H · XSF58–64 osi wg modelu
Xinje XSF5-A64 — sterownik PLC, EtherCAT, Ethernet/IP, Modbus TCP
EtherCATPrzełącznik AS-C61 wejście, 5 wyjśćEtherCAT, gwiazda i kaska…
Xinje AS-C6 — moduł I/O
EtherCATLFC3-AP + XFdo 32 modułów XFDC od 250 µs
Xinje XF-E4RTD — moduł temperaturowy
EtherCATLC3-AP + LLrozproszone I/OLL i XL-E
Xinje LL-E32YT — moduł I/O
EtherCATLC5E-32T4PLC podrzędny (slave)do 16 modułów rozszerzeń
Xinje LC5E-32T4 — moduł I/O
EtherCATDS5C2 + MS6serwonapęd z silnikiemEtherCAT CoE, CiA 402
Xinje DS5C2-20P4-PTA — serwonapęd 1× 230 V, 0,4 kW
Silnik MS6serwosilnikz enkoderem
Xinje MS6H-60CN30BZ3-20P4 — serwosilnik 220 V, 0,4 kW
EtherCATVH6 + VH6-CC100falownik wektorowykarta EtherCAT
Xinje VH6-4015-B — falownik wektorowy (pętla zamknięta), 3× 400 V, 15 kW
U · V · WSilnik trójfazowydo falownikadowolnego producentaRozproszone I/O LF do innych sieciPROFINET · Modbus TCPEtherNet/IP
Xinje LFC3-AP — moduł I/O
  • master EtherCAT
  • przełącznik i stacja podrzędna
  • wyspa szybka XF
  • wyspa LL / XL-E
  • serwonapęd
  • falownik
  • silniki
DS5C1 (serwonapęd) Xinje działa do uzupełnienia
Firmware urządzenia
do uzupełnienia
Master
XL5H-24A8L
Firmware mastera
V3.7.4j
XDPPro
3.7.17c / 3.7.18 / 3.8.0
Sposób dodania
Servo Module
ESI
biblioteka XDPPro (Xinje)
Data testu
do uzupełnienia
SDO startowe
nie trzeba (profil serwo Xinje)
Uwagi
Seria 1 wycofywana — do nowych maszyn DS5C2.
Źródło
test własny (zestawienie właściciela z 26.09.2026, docs/zadania/11-lawa-ethercat.md)
DS5C2 (serwonapęd) Xinje działa do uzupełnienia
Firmware urządzenia
do uzupełnienia
Master
XL5H-24A8L
Firmware mastera
V3.7.4j
XDPPro
3.7.17c / 3.7.18 / 3.8.0
Sposób dodania
Servo Module
ESI
biblioteka XDPPro (Xinje)
Data testu
do uzupełnienia
SDO startowe
nie trzeba (profil serwo Xinje)
Źródło
test własny (zestawienie właściciela z 26.09.2026, docs/zadania/11-lawa-ethercat.md)
DP3C (napęd krokowy) Xinje działa do uzupełnienia
Firmware urządzenia
do uzupełnienia
Master
XL5H-24A8L
Firmware mastera
V3.7.4j
XDPPro
3.7.17c / 3.7.18 / 3.8.0
Sposób dodania
moduł Xinje z gotowymi SDO startowymi
ESI
biblioteka XDPPro (Xinje)
Data testu
do uzupełnienia
SDO startowe
  • gotowe w module Xinje
Źródło
test własny (zestawienie właściciela z 26.09.2026, docs/zadania/11-lawa-ethercat.md)
LF-xx (moduły) Xinje działa do uzupełnienia
Firmware urządzenia
do uzupełnienia
Master
XL5H-24A8L
Firmware mastera
V3.7.4j
XDPPro
3.7.17c / 3.7.18 / 3.8.0
Sposób dodania
moduł Xinje z gotowymi SDO startowymi
ESI
biblioteka XDPPro (Xinje)
Data testu
do uzupełnienia
SDO startowe
  • gotowe w module Xinje
Źródło
test własny (zestawienie właściciela z 26.09.2026, docs/zadania/11-lawa-ethercat.md)
VH6 + VHX-CC100 (falownik z kartą EtherCAT) Xinje działa do uzupełnienia
Firmware urządzenia
do uzupełnienia
Master
XL5H-24A8L
Firmware mastera
V3.7.4j
XDPPro
3.7.17c / 3.7.18 / 3.8.0
Sposób dodania
moduł Xinje z gotowymi SDO startowymi
ESI
biblioteka XDPPro (Xinje)
Data testu
do uzupełnienia
SDO startowe
  • gotowe w module Xinje
Źródło
test własny (zestawienie właściciela z 26.09.2026, docs/zadania/11-lawa-ethercat.md)

Prześlij ESI, sprawdzimy

Nie przyjmujemy plików przez stronę. Napisz e-mail i dołącz: plik ESI (XML, ze słownikiem), firmware urządzenia, model i firmware mastera Xinje, wersję XDPPro.

Prześlij ESI e-mailem
