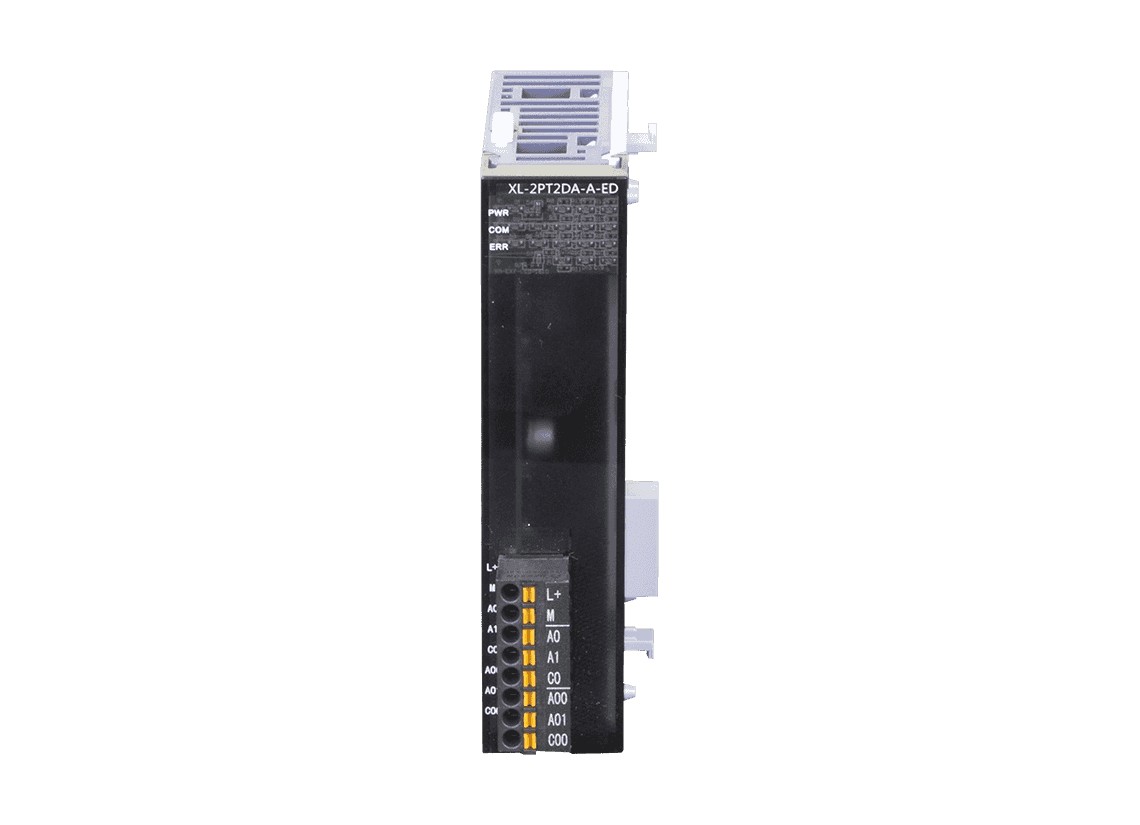

Xinje XL-2PT2DA-A-ED — moduł analogowo-temperaturowy

Xinje XL-2PT2DA-A-ED — moduł analogowo-temperaturowy
Moduł rozszerzeń do sterowników PLC Xinje serii XL – montaż z lewej strony jednostki
Moduł rozszerzeń do sterowników PLC Xinje serii XL – montaż z lewej strony jednostki
Moduł rozszerzeń do sterowników PLC Xinje serii XL – montaż z lewej strony jednostki
Moduł rozszerzeń do sterowników PLC Xinje serii XL – montaż z lewej strony jednostki
XL-2PT2DA-A-ED

Xinje XL-2PT2DA-A-ED — moduł analogowo-temperaturowy

267,30 zł netto · dla firm328,78 zł brutto · cena dla osób prywatnych

Moduł rozszerzeń Xinje XL-2PT2DA-A-ED — wyjścia analogowe + pomiar temperatury (RTD), zakres -1000~5000(temp.), rozdzielczość 1/4095(12Bit)(wej. analog.), 0,1°C (temp.), montowany z lewej strony jednostki centralnej, zasilanie 24 VDC±10%, 150mA.

Termin realizacji ok. 2 tyg.

SKU: XL-2PT2DA-A-ED Kategorie: ,
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@xinje.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Moduł rozszerzeń Xinje XL-2PT2DA-A-ED — funkcja analogowy.

Lewe moduły ED — mała zajętość miejsca

Lewe moduły ED serii XL obejmują przetwarzanie D/A i A/D, pomiar temperatury oraz komunikację RS232/RS485. Jednostka podstawowa serii XL przyjmuje jeden moduł ED (seria XLH tylko NES; XL1 nie obsługuje ED).

  • lewe ED
  • XL

Specyfikacja modułu

Zasilanie DC24V±10%, 150mA
Sposób podłączenia rozszerzenie lokalne
Typ rozszerzenia lewe
Wymiary (mm) 30,1×111,5×85
Certyfikaty CE
Zakres wyjścia prądowego 0~20mA, 4~20mA (zewnętrzny rezystor obciążenia poniżej 300Ω)
Zakres wartości cyfrowej (wejście) 0~1023(DA)
Zakres wartości cyfrowej (wyjście) -1000~5000(temperatura)
Rozdzielczość 1/4095(12Bit)(AD), 0,1°C (temperatura)
Dokładność całkowita ±1% (AD), ±0,8%(temperatura)
Czas przetwarzania 10ms/wszystkie kanałów
Kanały wyjść analogowych 2
Typ czujnika PT100 platinum thermistor
Kanały pomiaru temperatury 2
Zakres temperatur -100~500°C

Informacje dodatkowe

Waga 0,08 kg
Wymiary 112 × 30 × 85 mm
Funkcja

analogowy

Model XL-2PT2DA-A-ED · 37 plikow z aktualnej dokumentacji producenta

Instrukcje
Karty katalogowe
Dokumentacja techniczna
Rysunki CAD i modele 3D
Katalogi
Certyfikaty i deklaracje
Oprogramowanie i pliki konfiguracyjne
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje XL-2PT2DA-A-ED — moduł analogowo-temperaturowy”

Pasuje do

XL-2PT2DA-A-ED — moduł lewy ED serii XL. Pasuje do sterowników: XL3 (do 1 szt.), XL5 (do 1 szt.), XL5E (do 1 szt.), XL5N (do 1 szt.), XLME (do 1 szt.), XLH (do 1 szt.), XL5H (do 1 szt.), XSLH (do 1 szt.). Nie pasuje do: XL1 (bez modułów ED). Do sterowników XD i XSDH pasują moduły XD-…-ED.

Limity: katalog Xinje 2026, PDF34L/druk71, PDF35L/druk73, PDF36L/druk75, PDF38L/druk79, PDF39L/druk81, PDF40L/druk83, PDF41L/druk85, PDF42L/druk87, PDF59P/druk122. Wszystkie sterowniki PLC →

Nie masz pewności? Sprawdź mój dobór — odpowiadamy w dni robocze.

Certyfikaty i deklaracje

Dokumenty producenta dla rodziny XL. Linki prowadzą bezpośrednio na serwer producenta (aktualna wersja pliku); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.

Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.

Certyfikaty wszystkich serii →

Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:

Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

Podobne produkty

Inne modele w serii Moduły XL — do XSLH (slim)

Ten model (XL-2PT2DA-A-ED) to wykonanie o parametrach: funkcja analogowy. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

XL-2AD2DA-A-ED · XL-2AD2DA-V-ED · XL-2AD2PT-A-ED · XL-2AD2PT-V-ED · XL-2PT2DA-V-ED · XL-4AD-A-ED · XL-4AD-V-ED · XL-4DA-A-ED · XL-4DA-V-ED · XL-COBOX-ED · XL-E16PX · XL-E16PX16PYT · XL-E16PX16YT · XL-E16PX16YT-A · XL-E16PYT · XL-E16X · XL-E16X16YT · XL-E16X16YT-A · XL-E16YR · XL-E16YT · XL-E16YT-A · XL-E1WT-D · XL-E2WT-D · XL-E32PX · XL-E32PX-A · XL-E32X · XL-E32X-A · XL-E32YT · XL-E32YT-A · XL-E4AD · XL-E4AD2DA · XL-E4DA · XL-E4PT3-P · XL-E4PT3-P-H · XL-E4TC-P · XL-E4WT-D · XL-E8AD-A · XL-E8AD-A-S · XL-E8AD-V · XL-E8AD-V-S · XL-E8NPX8YR · XL-E8NPX8YT · XL-E8PX8YR · XL-E8PX8YT · XL-E8X8YR · XL-E8X8YT · XL-NES-ED

Zobacz całą serię Moduły XL — do XSLH (slim)

Najczęściej zadawane pytania

Jaki jest termin realizacji dla XL-2PT2DA-A-ED?

Dla tego symbolu podajemy termin: ok. 2 tyg. (zamówienie u producenta). Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

Czy do XL-2PT2DA-A-ED dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik z siedzibą w Grabówce (magazyn, warsztat i odbiór osobisty w Białymstoku). Do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
