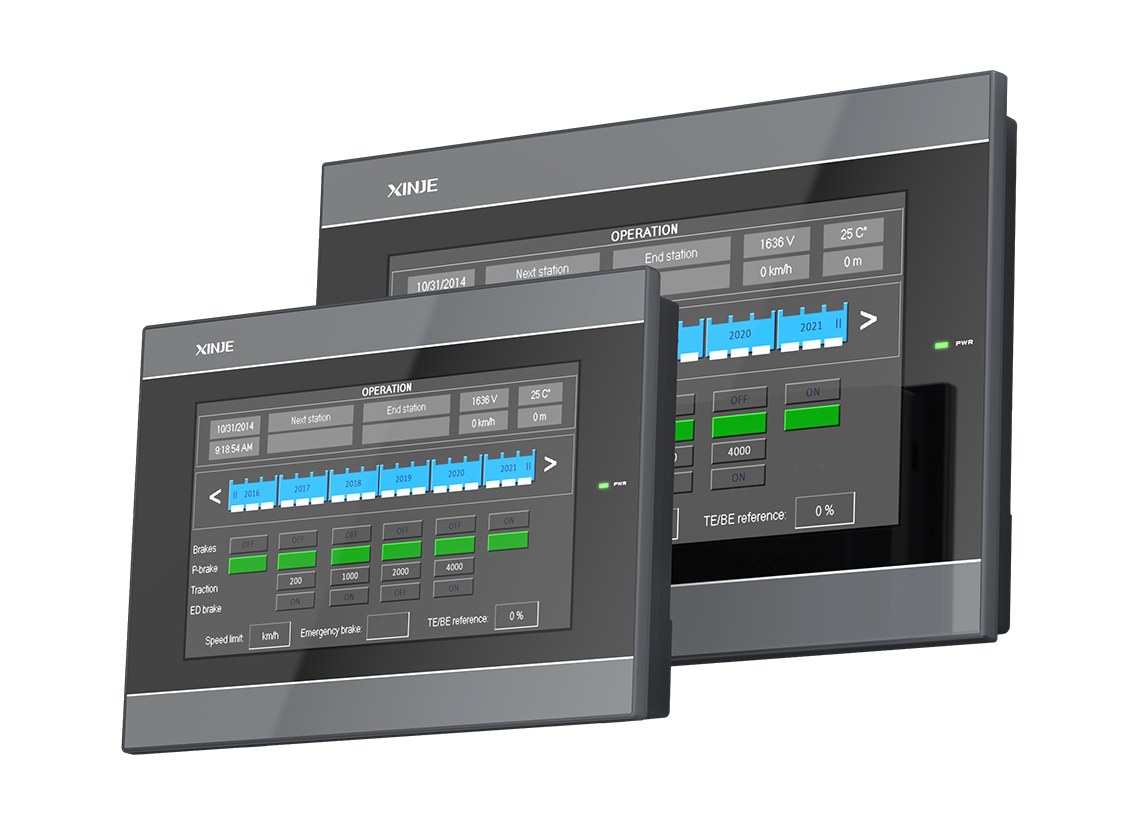

Xinje TS3-700-E — panel HMI 7″, 800×480

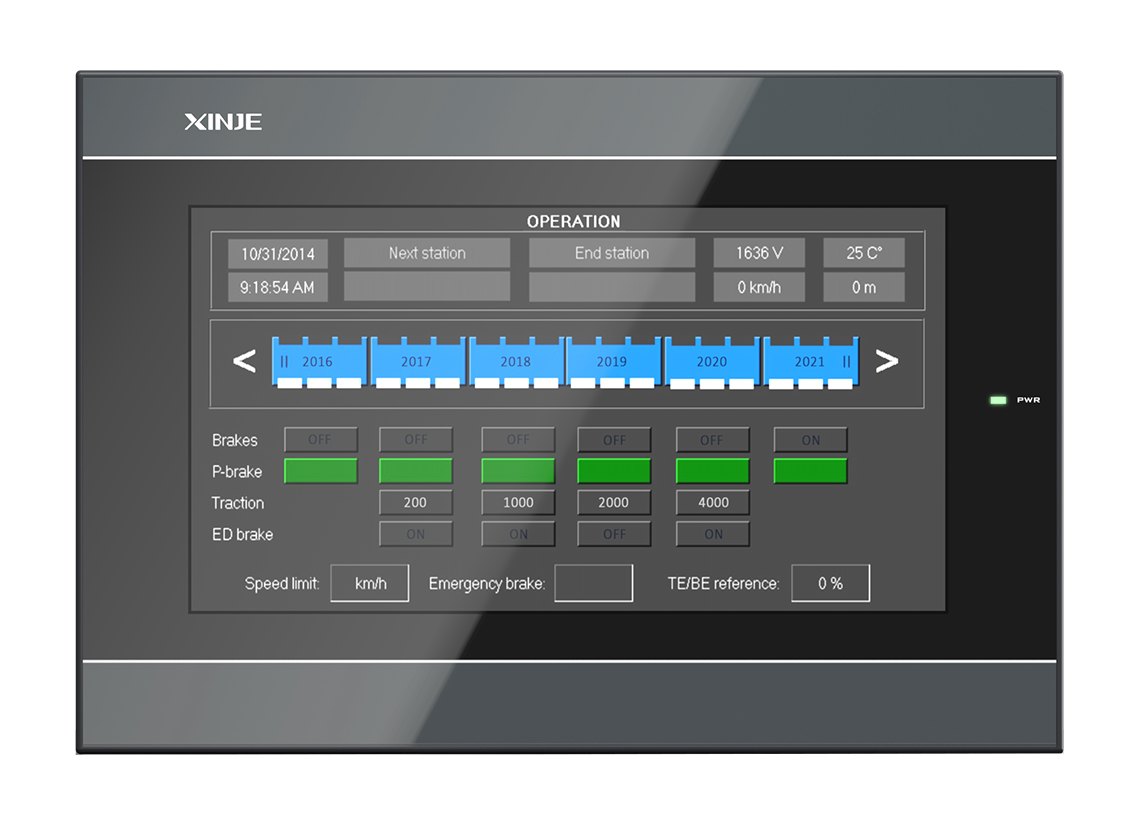

Panel operatorski HMI Xinje serii TS3 – dotykowy wyświetlacz standardowy do sterowania maszyną
Panel operatorski HMI Xinje serii TS3 – dotykowy wyświetlacz standardowy do sterowania maszyną
Panel operatorski HMI Xinje serii TS3 – dotykowy wyświetlacz standardowy do sterowania maszyną
Panel operatorski HMI Xinje serii TS3 – dotykowy wyświetlacz standardowy do sterowania maszyną
Panel operatorski HMI Xinje serii TS3 – dotykowy wyświetlacz standardowy do sterowania maszyną

Xinje TS3-700-E — panel HMI 7″, 800×480

528,66 zł nettobrutto 650,25 zł (23% VAT)

2 COM ports, COM1 port support RS232/RS485, COM2 port support RS232/RS485/RS422, 1 USB-A port, support CSV data import and export and USB disk download program.

Termin realizacji ok. 3 tygodnie (zamówienie u producenta)

SKU: TS3-700-E Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 24 miesiące · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@automation.net.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Panel HMI Xinje TS3-700-E — ekran 7″, wyświetlacz kolorowy, z Ethernetem.

2 COM ports, COM1 port support RS232/RS485, COM2 port support RS232/RS485/RS422, 1 USB-A port, support CSV data import and export and USB disk download program. 1 Ethernet port, support MODBUS TCP protocol, and support LAN download. (Note: USB-A port and USB-B port cannot be used at the same time.)

  • Linux
  • standard
  • 3 porty COM

Specyfikacja panelu

Przekątna 7,0″
Rozdzielczość 800×480
Wyświetlacz wyświetlacz TFT LCD, podświetlenie LED
Liczba kolorów 16,77 mln kolorów
Jasność 250cd/m²
Typ panelu dotykowego rezystancyjny panel dotykowy 4-przewodowy
Procesor Cortex-A7 dwurdzeniowy 1GHz
Pamięć 128MB

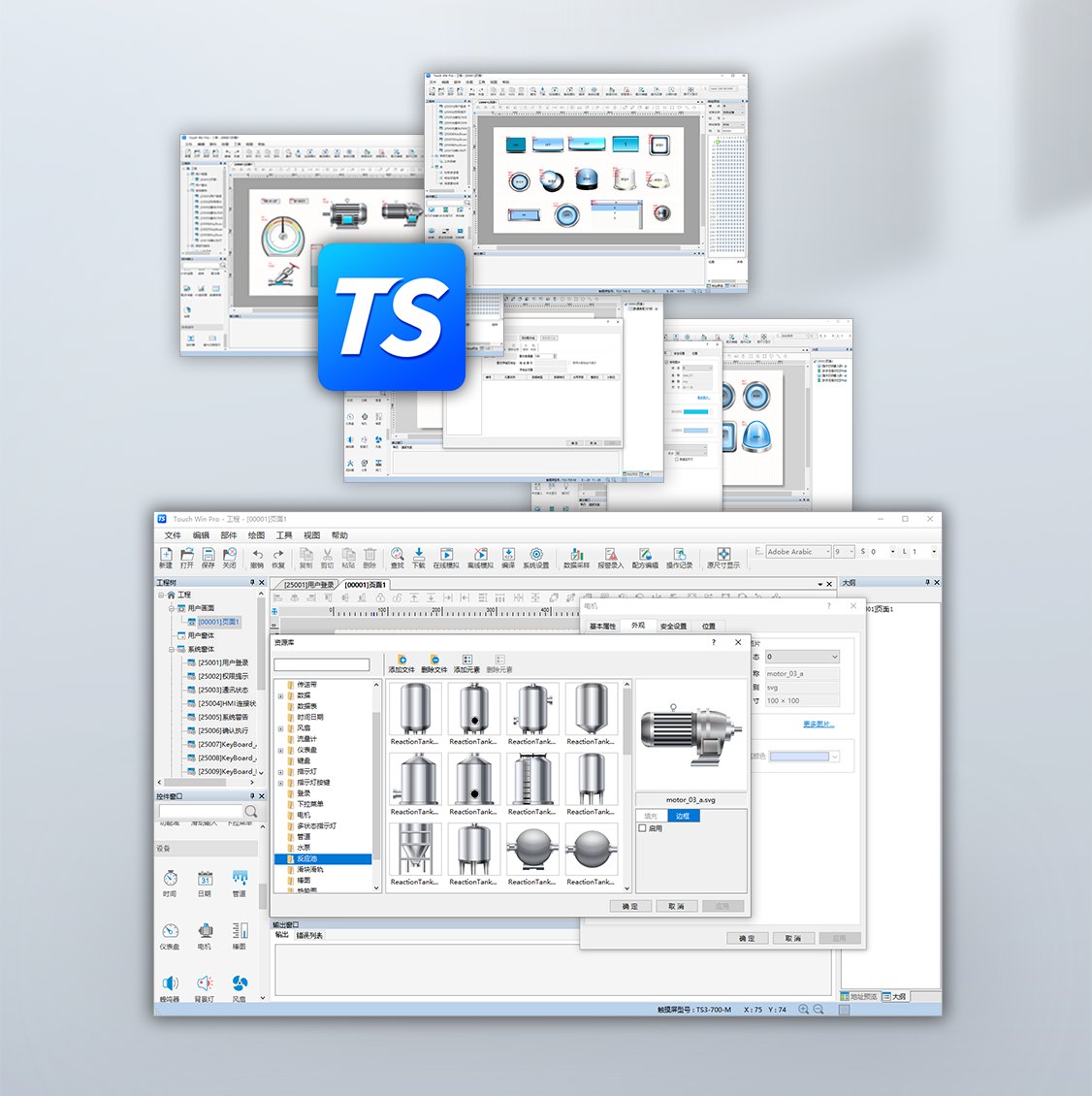

Oprogramowanie TouchWin Pro (narzędzie projektowe)
Porty szeregowe COM1: RS232/RS485; COM2: RS232/RS485/RS422
Porty USB USB-A*1(port USB); USB-B*1(port USB do programowania)
Port Ethernet standardowo RJ45
Zasilanie DC 24 V (zakres 22–26 V)
Pobór prądu 200mA
Dop. zanik zasilania poniżej 10 ms (rzeczywisty zanik zasilania poniżej 1 s)
Wytrzymałość napięciowa izolacji AC 1000 V, 10 mA, poniżej 1 minuty (między sygnałem a masą)
Rezystancja izolacji DC 500 V, powyżej 10 MΩ
Temperatura pracy 0-50°C
Temperatura składowania -20-60°C
Wilgotność pracy 10–90% RH (bez kondensacji)
Odporność na zakłócenia zakłócenia napięciowe 1500 Vp-p, szerokość impulsu 1 µs, 1 minuta
Atmosfera atmosfera bez gazów korozyjnych
Chłodzenie Chłodzenie naturalne (konwekcyjne)

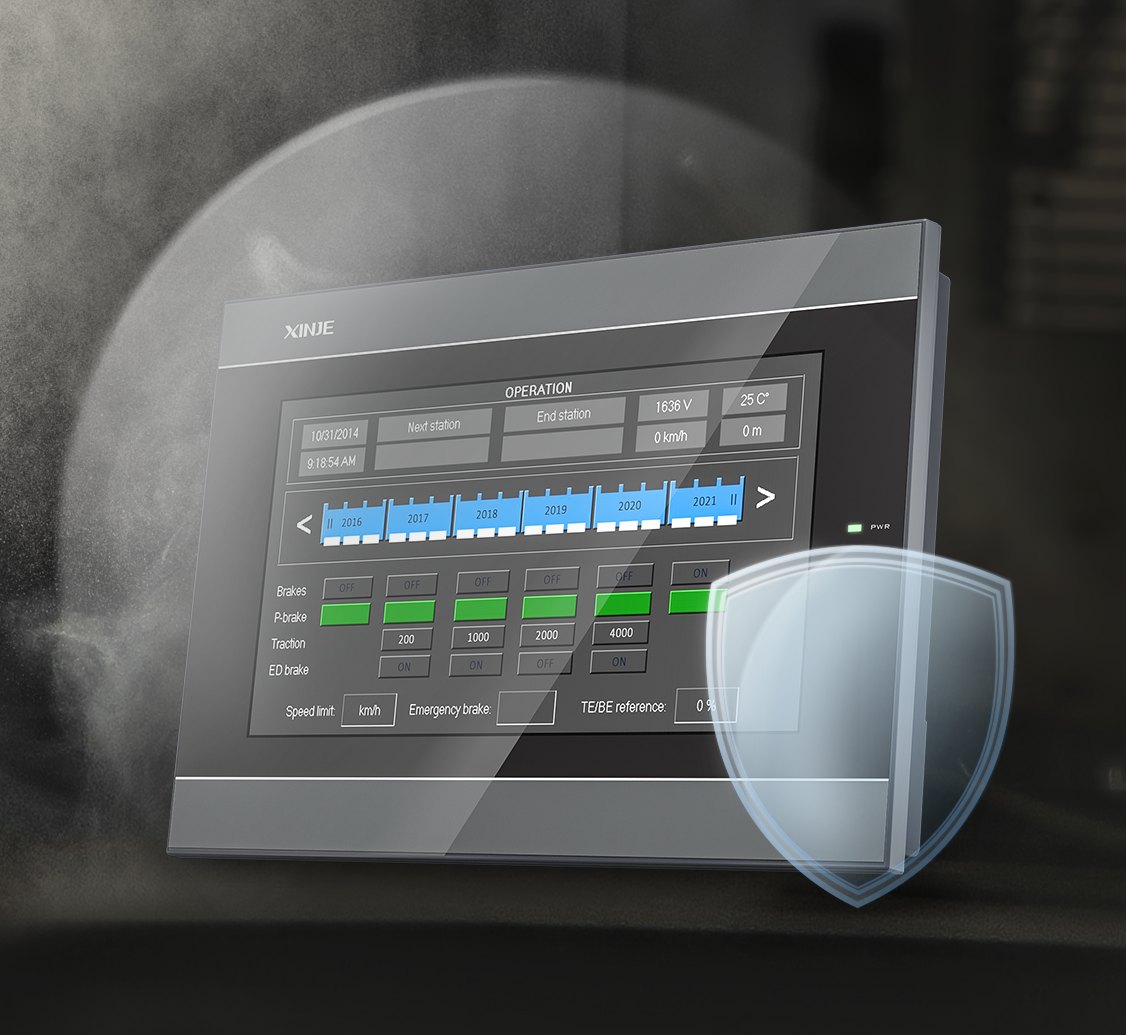

Stopień ochrony IP panel czołowy IP65
Materiał obudowy Engineering plastics PC+ABS
Wymiary zewn. (mm) 206,0×147,0×35,0
Wycięcie montażowe (mm) 192,3×138,6(±0,5)
Certyfikaty CE

Model TS3-700-E · 28 parametrow w 9 grupach

Informacje ogólne
Certyfikaty CE
Zasilanie
Napięcie wejściowe DC24V (DC22V-DC26V)
Pobór prądu 200mA
Dopuszczalny zanik zasilania Below 10ms
Wejścia / wyjścia
Rozdzielczość 800*480
Komunikacja
Port szeregowy COM COM1: RS232/RS485; COM2: RS232/RS485/RS422
Port USB USB-A*1; USB-B*1
Port Ethernet Standard RJ45
Programowanie i pamięć
Procesor Cortex-A7 dual core 1GHz
Pamięć 128MB
Oprogramowanie narzędziowe TouchWin Pro editing tool
Falownik
Sposób chłodzenia Natural air cooling
Wyświetlacz i panel
Przekątna ekranu 7.0"
Wyświetlacz TFT LCD display, LED backlight
Kolory 16.77 million colors
Jasność 250cd/m²
Typ panelu dotykowego Four wire resistive touch panel
Warunki pracy
Odporność na udary napięciowe AC1000V, 10mA, <1 minute
Rezystancja izolacji DC500V, >10MΩ
Temperatura pracy 0-50 °C
Temperatura przechowywania -20-60 °C
Wilgotność pracy 10%-90%RH
Odporność na zakłócenia 1500Vp-p, 1us pulse width
Atmosfera pracy Non corrosive gas
Wymiary i obudowa
Stopień ochrony IP Front panel IP65
Materiał obudowy Engineering plastics PC+ABS
Wymiary zewnętrzne (mm) 206.0*147.0*35.0
Wymiary otworu montażowego (mm) 192.3*138.6(±0.5)

Brak parametrow pasujacych do zapytania.

Dane techniczne pochodza z dokumentacji producenta Xinje i moga ulec zmianie bez powiadomienia. W razie watpliwosci prosimy o kontakt — dobierzemy konfiguracje pod aplikacje.
Dokumentacja serii: instrukcje i pliki do pobrania.

Informacje dodatkowe

Waga 0,85 kg
Wymiary 147 × 206 × 35 mm
Przekątna

7"
Kolor

kolorowy
z Ethernet

tak

Model TS3-700-E · 18 plikow z aktualnej dokumentacji producenta

Instrukcje
Rysunki CAD i modele 3D
Certyfikaty i deklaracje
Oprogramowanie i pliki konfiguracyjne
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje TS3-700-E — panel HMI 7″, 800×480”

Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:

Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

Podobne produkty

Inne modele w serii TS3 — standard

Ten model (TS3-700-E) to wykonanie o parametrach: przekątna 7"; kolor kolorowy; z ethernet tak. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

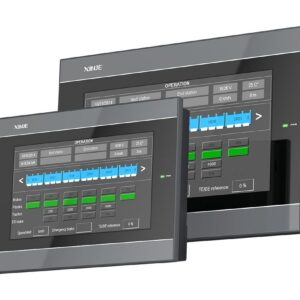

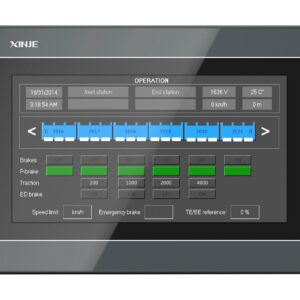

TS3-1000-E · TS3-1000-M · TS3-1000-Z · TS3-700-M · TS3-700-M3 · TS3-700-Z

Zobacz całą serię TS3 — standard

Najczęściej zadawane pytania

Jaki jest termin realizacji dla TS3-700-E?

Dla tego symbolu podajemy termin: ok. 3 tygodnie (zamówienie u producenta). Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

Czy TS3-700-E połączy się ze sterownikiem innej marki?

Tak. Panel ma gotowe sterowniki protokołów, w tym Modbus RTU po RS485 i Modbus TCP po Ethernecie, więc współpracuje z większością popularnych sterowników. Przy nietypowym modelu warto potwierdzić zgodność przed zakupem.

Czy do TS3-700-E dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik z Białegostoku, do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 24-miesięczną gwarancją obsługiwaną w Polsce.
