Xinje XL5H-24A8 — sterownik PLC, I/O 12/12, EtherCAT, Modbus TCP

Sterownik PLC Xinje serii XL5H – wąska obudowa listwowa i funkcje sterowania ruchem
Sterownik PLC Xinje serii XL5H – wąska obudowa listwowa i funkcje sterowania ruchem
Sterownik PLC Xinje serii XL5H – wąska obudowa listwowa i funkcje sterowania ruchem

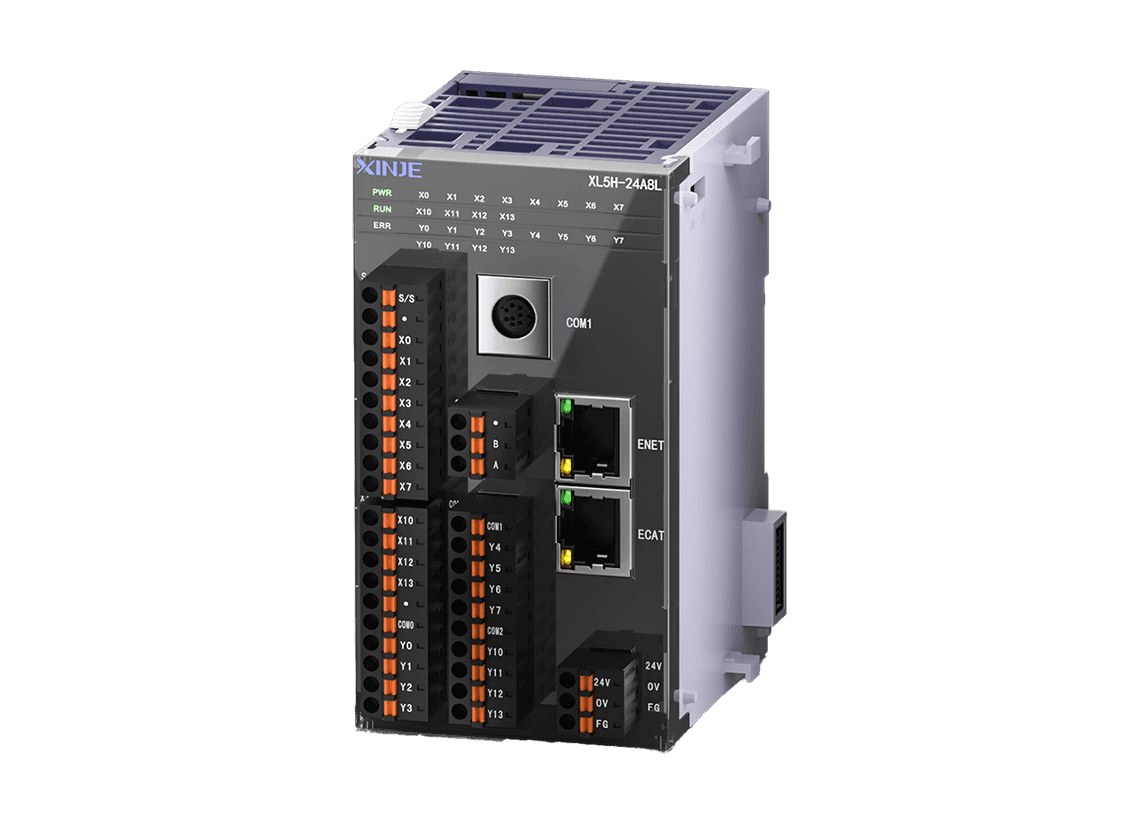

Zdjęcie poglądowe — przedstawia serię, nie konkretny egzemplarz. Parametry w tabeli poniżej dotyczą wyłącznie modelu XL5H-24A8.

Xinje XL5H-24A8 — sterownik PLC, I/O 12/12, EtherCAT, Modbus TCP

1 235,52 zł nettobrutto 1 519,69 zł (23% VAT)

12 wejść / 12 wyjść, NPN i wejścia PNP, wyjścia tranzystorowe, 3-kan.

SKU: XL5H-24A8 Kategoria:
Dostawa i gwarancja: wysyłka z magazynu w Białymstoku w 24 h (dni robocze) · gwarancja 24 miesiące · dostawa i płatności · gwarancja i serwis
Zapytaj o cenę

Opis

Sterownik PLC Xinje XL5H-24A8 — zasilanie DC 24 V, wejścia cyfrowe 12, wyjścia cyfrowe 12, typ wejść NPN/PNP, wyjścia tranzystorowe.

12 wejść / 12 wyjść, NPN i wejścia PNP, wyjścia tranzystorowe, 3-kan. licznik szybki (fazy AB), 2-kan. wyjście impulsowe szybkie, 1× RS232, 1× RS485, 2× LAN (LAN1: Ethernet, LAN2: EtherCAT). obsługa p

  • EtherCAT
  • motion
  • slim

Wejścia / wyjścia

Wejścia cyfrowe 12
Wyjścia cyfrowe 12
Typ wejść NPN/PNP
Typ wyjść tranzystorowe (T)

Pozycjonowanie / impulsy

Kanały impulsowe zwykłe 2
Śledzenie impulsowe ✓

Wejścia szybkie

Kanały (faza poj. / AB) 3
Tryb wejść OC

Parametry podstawowe

Zasilanie DC24V
Pamięć programu 1MB
Możliwości rozbudowy rozszerzenie lewe, rozszerzenie prawe, zdalne I/O
Zegar RTC ✓
Czas instrukcji bazowej 0,01–0,05 µs

Komunikacja

Obsługiwane protokoły Modbus RTU/ASCII, format swobodny, Modbus TCP, TCP/IP, EtherCAT

Rozszerzenia

Moduły rozszerzeń prawe 16
Moduł lewy ED 1
Zdalne I/O ✓

Oprogramowanie

Oprogramowanie XDPPro
Język programowania LD
Online download ✓

Sterowanie ruchem

Liczba osi 8 osi
Tryb sterowania ruchem pojedyncza oś, grupa osi, krzywka elektroniczna
Cykl synchronizacji EtherCAT 2ms/4-osiowy, 4ms/8-osiowy

Hardware

Wymiary (mm) 63,1×111,5×85
RS232 1
RS485 1
RJ45 2

Environment requirements

Temperatura pracy 0°C–55°C
Wilgotność pracy 5%–95%RH (bez kondensacji)
Temperatura składowania -10°C–60°C
Stopień ochrony IP IP20

Certyfikaty

Certyfikaty CE

Model XL5H-24A8 · 46 parametrow w 9 grupach

Informacje ogólne
Certyfikaty CE
Zasilanie
Zasilanie DC24V
Wejścia / wyjścia
Liczba wejść cyfrowych (DI) 12
Liczba wyjść cyfrowych (DO) 12
Typ wejść NPN&PNP
Typ wyjść Transistor (T)
Wejścia szybkie 3
Kanały jednofazowe / AB OC
Zdalne we/wy tak
Komunikacja
Modbus RTU/ASCII tak
Protokół dowolny (free format) tak
Modbus TCP tak
TCP/IP tak
EtherNet/IP tak
EtherCAT tak
OPC UA/DA nie
UDP tak
CANopen nie
CAN bus nie
Cykl synchronizacji EtherCAT 2ms/4-axis, 4ms/8-axis
RS232 1
RS485 1
USB nie
RJ45 2
CAN nie
USB Type-C nie
Programowanie i pamięć
Pojemność programu 1MB
Zegar czasu rzeczywistego (RTC) tak
Czas wykonania instrukcji podstawowej 0.01 ~ 0.05us
Oprogramowanie XDPPro
Język programowania LD
Programowanie online tak
Karta SD nie
Sterowanie ruchem
Zwykłe kanały impulsowe 2
Interpolacja impulsowa nie
Nadążanie impulsowe tak
Liczba obsługiwanych osi 8 axes
Tryb sterowania ruchem single axis, axis group, cam
Rozszerzenia
Możliwości rozbudowy Left expansion, right expansion, remote IO
Moduły rozszerzeń (prawa strona) 16
Moduły ED (lewa strona) 1
Warunki pracy
Temperatura pracy 0 °C ~ 55 °C
Wilgotność pracy 5% ~ 95%RH (No condensation)
Temperatura przechowywania -10 °C ~ 60 °C
Wymiary i obudowa
Wymiary (mm) 63.1*111.5*85
Stopień ochrony IP IP20

Brak parametrow pasujacych do zapytania.

Dane techniczne pochodza z dokumentacji producenta Xinje i moga ulec zmianie bez powiadomienia. W razie watpliwosci prosimy o kontakt — dobierzemy konfiguracje pod aplikacje.
Dokumentacja serii: instrukcje i pliki do pobrania.

Informacje dodatkowe

Typ wejść

NPN/PNP
Wejścia

12
Wyjścia

12
Typ wyjść

tranzystorowe
Zasilanie

DC 24 V
Protokół

EtherCAT, Free Format, Modbus RTU/ASCII, Modbus TCP, TCP/IP
Liczba osi

8

Model XL5H-24A8 · 12 plikow z aktualnej dokumentacji producenta

Instrukcje
Rysunki CAD i modele 3D
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.
