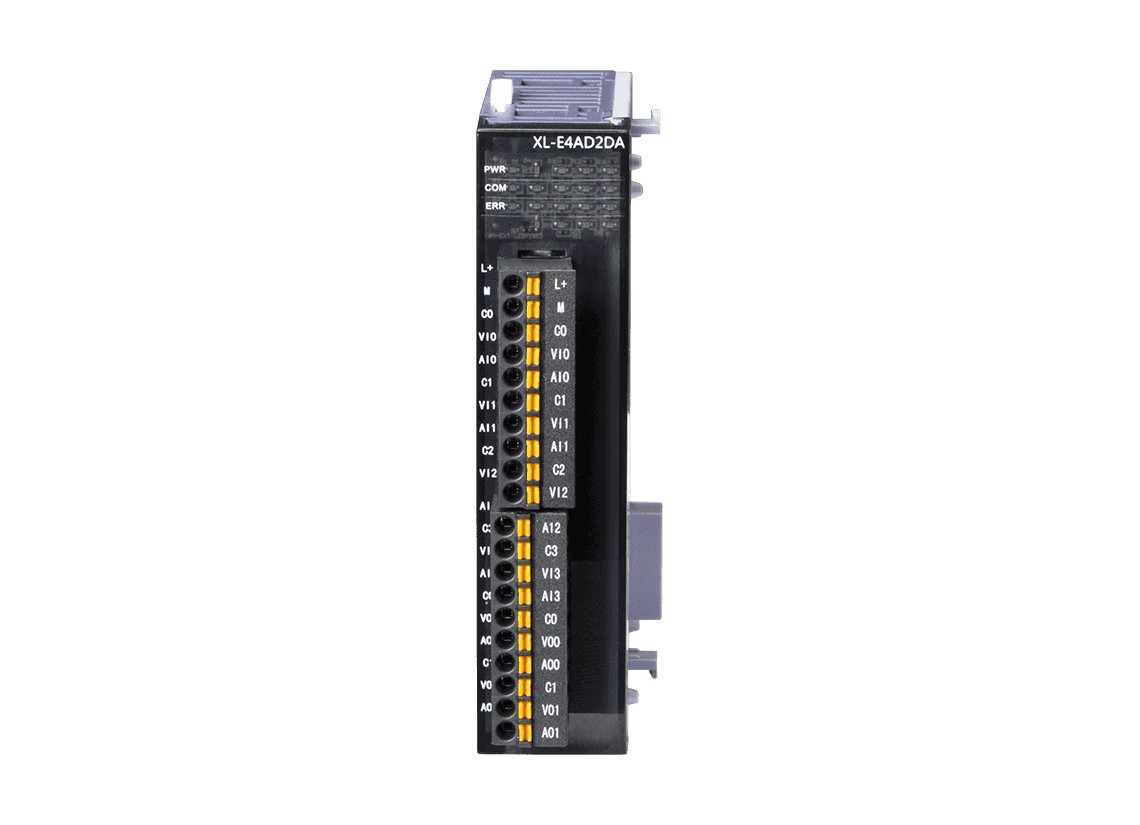

Xinje XL-E4AD2DA — moduł wejść/wyjść analogowych

Moduł rozszerzeń do sterowników PLC Xinje serii XL – montaż z prawej strony jednostki
Moduł rozszerzeń do sterowników PLC Xinje serii XL – montaż z prawej strony jednostki
Moduł rozszerzeń do sterowników PLC Xinje serii XL – montaż z prawej strony jednostki
Moduł rozszerzeń do sterowników PLC Xinje serii XL – montaż z prawej strony jednostki

Zdjęcie poglądowe — przedstawia serię, nie konkretny egzemplarz. Parametry w tabeli poniżej dotyczą wyłącznie modelu XL-E4AD2DA.

Xinje XL-E4AD2DA — moduł wejść/wyjść analogowych

623,70 zł nettobrutto 767,15 zł (23% VAT)

Moduł rozszerzeń Xinje XL-E4AD2DA — wejścia analogowe + wyjścia analogowe, zakres wejściowy 0~5V, 0~10V, -5~5V, -10~10V, rozdzielczość 1/16383 (14Bit) 1/4095 (12Bit), montowany z prawej strony, obsługa I/O zdalnego, zasilanie 24 VDC±10%, 150mA.

SKU: XL-E4AD2DA Kategorie: ,
Dostawa i gwarancja: wysyłka z magazynu w Białymstoku w 24 h (dni robocze) · gwarancja 24 miesiące · dostawa i płatności · gwarancja i serwis
Zapytaj o cenę

Opis

Moduł rozszerzeń Xinje XL-E4AD2DA — funkcja analogowy.

Praca lokalna przy XL lub zdalna z couplerem serii L

Prawe moduły rozszerzeń dla jednostek serii XL, używane także jako moduły zdalne z couplerami komunikacyjnymi serii L. Jednostka podstawowa rozszerza się o 10–16 modułów, a coupler serii L łączy do 16 modułów XL.

  • prawe rozszerzenie
  • XL

Specyfikacja modułu

Zasilanie DC24V±10%, 150mA
Sposób podłączenia rozszerzenie lokalne, protokół EtherCAT
Typ rozszerzenia prawe, zdalne I/O
Wymiary (mm) 30,1×111,5×85
Certyfikaty CE
Kanały wejść analogowych 4
Kanały wyjść analogowych 2
Zakres wejścia prądowego 0~20mA, 4~20mA, -20~20mA (impedancja ok. 120Ω)
Zakres wyjścia prądowego 0~20mA, 4~20mA (zewnętrzny rezystor obciążenia poniżej 500Ω)
Zakres wejścia napięciowego 0~5V, 0~10V, -5~5V, -10~10V (impedancja powyżej 1MΩ)
Zakres wyjścia napięciowego 0~5V, 0~10V, -5~5V, -10~10V (zewnętrzny rezystor obciążenia 2KΩ~1MΩ)
Maksymalny zakres wejściowy DC±15V, -40~40mA
Zakres wartości cyfrowej (wejście) 0~4095 lub -2048~2047
Zakres wartości cyfrowej (wyjście) 0~16383 lub -8192~8191
Rozdzielczość 1/16383 (14Bit) 1/4095 (12Bit)
Dokładność całkowita ±1%
Czas przetwarzania 2ms/1 kanał

Informacje dodatkowe

Funkcja

analogowy

Model XL-E4AD2DA · 30 plikow z aktualnej dokumentacji producenta

Instrukcje
Karty katalogowe
Dokumentacja techniczna
Rysunki CAD i modele 3D
Katalogi
Certyfikaty i deklaracje
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.
