Napędy i silniki krokowe Xinje DP3 — pętla otwarta i zamknięta

Silniki krokowe i sterowniki krokowe Xinje sprawdzają się tam, gdzie obciążenie jest przewidywalne, prędkości umiarkowane, a koszt napędu ma znaczenie: w podajnikach, dozownikach, osiach ustawczych, maszynach pakujących i prostych manipulatorach. W ofercie są silniki hybrydowe różnych wielkości kołnierza oraz sterowniki mikrokrokowe, także w wykonaniach niskonapięciowych serii DF3E i z silnikami MF.

Sterownik dobiera się do prądu fazowego i napięcia zasilania silnika oraz do wymaganej rozdzielczości mikrokroku — zbyt niski prąd ogranicza moment, zbyt wysoki powoduje przegrzewanie. Przy doborze warto sprawdzić moment trzymający w punkcie pracy, a nie tylko wartość katalogową, bo moment silnika krokowego wyraźnie spada wraz z prędkością. Jeśli aplikacja wymaga kontroli położenia ze sprzężeniem zwrotnym, dużych prędkości albo zmiennego obciążenia, korzystniejszy będzie serwonapęd — chętnie porównamy oba warianty pod konkretne zadanie.

Produkty są fabrycznie nowe, z 12-miesięczną gwarancją obsługiwaną w Polsce i fakturą VAT. Opis osi wysłany na sklep@xinje.pl wystarczy, żebyśmy dobrali silnik, sterownik i zasilanie.

Sterowniki silników krokowych Xinje obejmują wykonania impulsowe (krok/kierunek) dla sterowników PLC z wyjściami tranzystorowymi oraz sieciowe z EtherCAT do systemów wieloosiowych. Do każdego sterownika krokowego dobieramy silnik o odpowiednim prądzie fazowym i kołnierzu, a przy napędach z enkoderem — wersję z pętlą sprzężenia, która eliminuje gubienie kroków. Silniki krokowe i sterowniki dostępne z magazynu wysyłamy w ciągu kilku dni roboczych.

  • 101modeli w katalogu
  • od 47,52 złnetto
  • EtherCAT · Impulsowykomunikacja

Polecane

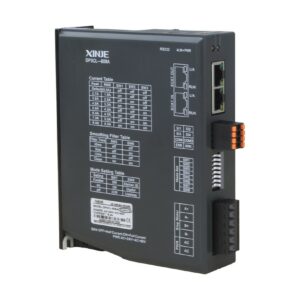

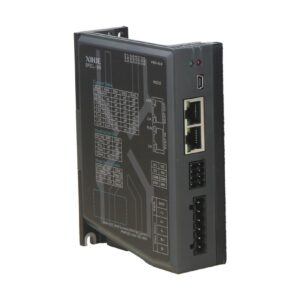

Najbardziej zaawansowanyXinje DP3C-808 — napęd silnika krokowego EtherCAT, pętla zamknięta, DC 20–80 V, 1–8 ADP3C-808Xinje DP3C-808 — napęd silnika krokowego EtherCAT, pętla zamknięta, DC 20–80 V, 1–8 AEtherCAT · pętla zamknięta706,86 zł nettoTermin realizacji ok. 2 tyg.ZobaczZaawansowanyXinje DP3C-705 — napęd silnika krokowego EtherCAT, pętla zamknięta, DC 20–50 V, 1–7 ADP3C-705Xinje DP3C-705 — napęd silnika krokowego EtherCAT, pętla zamknięta, DC 20–50 V, 1–7 AEtherCAT · pętla zamknięta659,34 zł nettoTermin realizacji ok. 2 tyg.ZobaczZaawansowanyXinje DP3C-305 — napęd silnika krokowego EtherCAT, pętla zamknięta, DC 20–50 V, 1–3 ADP3C-305Xinje DP3C-305 — napęd silnika krokowego EtherCAT, pętla zamknięta, DC 20–50 V, 1–3 AEtherCAT · pętla zamknięta629,64 zł nettoTermin realizacji ok. 2 tyg.ZobaczXinje DP3CL-808A — napęd silnika krokowego EtherCAT, pętla otwarta, DC 20–110 V / AC 20–80 V, 1–8,4 ADP3CL-808AXinje DP3CL-808A — napęd silnika krokowego EtherCAT, pętla otwarta, DC 20–110 V / AC 20–80 V, 1–8,4 AEtherCAT · pętla otwarta724,68 zł nettoTermin realizacji ok. 2 tyg.ZobaczXinje DP3CL-808 — napęd silnika krokowego EtherCAT, pętla otwarta, DC 20–50 V, 1–8,4 ADP3CL-808Xinje DP3CL-808 — napęd silnika krokowego EtherCAT, pętla otwarta, DC 20–50 V, 1–8,4 AEtherCAT · pętla otwarta665,28 zł nettoTermin realizacji ok. 2 tyg.Zobacz
101 modeli w tym widoku
  • Akcesoria

    Akcesoria (11)

    Kable, złącza i przewody do napędów krokowych DP3 oraz silników krokowych MP3.

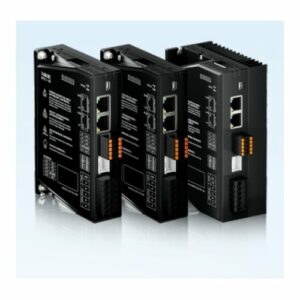

  • Napędy krokowe DP3

    Napędy krokowe DP3 (15)

    Napędy silników krokowych Xinje DP3 — sterowanie impulsowe albo magistralą EtherCAT, do silników MP3 o kołnierzu od 42 do 86 mm.
  • Silniki krokowe MP3

    Silniki krokowe MP3 (75)

    Silniki krokowe Xinje MP3 — wykonania z pętlą otwartą i zamkniętą, momenty trzymające od 0,2 do 12,0 N·m, warianty z hamulcem postojowym i z sygnałem fazy Z.

Napędy i silniki krokowe Xinje — jak wybrać

Silnik krokowy porusza się o stały kąt po każdym impulsie sterującym, więc dobrze nadaje się do prostych osi pozycjonowania: podajników, dozowników, drukarek czy stołów. W pętli otwartej napęd nie sprawdza położenia, a w pętli zamkniętej (z enkoderem) kontroluje je i koryguje utratę kroków, co daje większą pewność i cichszą pracę. Napęd dobiera się razem z silnikiem i przewodami, bo prąd napędu musi pasować do silnika.

Serie dostępne w sklepie

SeriaSterowanie i pętlaPrąd i kołnierz silnikaStrona w katalogu 2026
DP3CEtherCAT, pętla zamknięta1–8,4 A, silniki 42, 57/60 i 86 mmstr. 293
DP3CLEtherCAT, pętla otwarta1–8,4 A, silniki 42, 57/60 i 86 mmstr. 293
DP3F1impulsy i kierunek, pętla zamknięta1–8,4 A, silniki 42, 57 i 86 mmstr. 304
DP3L1impulsy i kierunek, pętla otwarta0,5–8,4 A, silniki 42, 57 i 86 mmstr. 304

W katalogu są też serie z RS485 (DP3S, DP3SL, str. 301) i napęd wysokonapięciowy DP3L do silników 86–130 mm (str. 304); ich dostępność sprawdź przy zapytaniu.

Jak dobrać napęd krokowy

  • Moment i prędkość — moment silnika maleje wraz z prędkością, więc sprawdzamy go przy prędkości roboczej, nie tylko moment utrzymujący.
  • Pętla — otwarta do stałych obciążeń z zapasem momentu, zamknięta tam, gdzie utrata kroku jest niedopuszczalna.
  • Sterowanie — impulsy z wyjść PLC albo EtherCAT, jeśli oś ma być częścią sieci ruchu.
  • Zasilanie — napięcie DC napędu dobieramy zgodnie z zaleceniem dla danego silnika; wyższe napięcie daje większą prędkość.

Silnik z napędem i przewodami wybierzesz w kreatorze doboru krokowych. Pracę z siecią opisuje Ława EtherCAT, poradniki baza wiedzy, a instrukcje Do pobrania.

Typowe zastosowania

Napędy impulsowe DP3F1 i DP3L1 podłącza się do wyjść impulsowych sterownika PLC, na przykład XD lub XL, i sprawdzają się w prostych osiach pozycjonowania, dozownikach i podajnikach. Napędy DP3C i DP3CL z EtherCAT pozwalają zbudować kilka osi w jednej sieci razem z innymi urządzeniami ruchu. Gdy oś ma pracować przy większej prędkości albo z obciążeniem zmiennym w czasie, wybieramy pętlę zamkniętą.

Dokumentacja

Instrukcje napędów DP3, karty katalogowe i rysunki wymiarowe silników są w dziale Do pobrania. Przy doborze sprawdź prąd napędu, kołnierz silnika i długość przewodu.

Najczęstsze pytania

Pętla otwarta czy zamknięta? Pętla otwarta jest tańsza i wystarcza przy stałym, przewidywalnym obciążeniu. Pętla zamknięta jest pewniejsza przy zmiennym obciążeniu i przy wyższych prędkościach, bo napęd widzi położenie i koryguje je.

Czy napęd krokowy zastąpi serwo? W prostych osiach tak, ale przy dużych prędkościach, dużej dynamice i dokładnym śledzeniu pozycji lepsze jest serwo.

Jaka jest gwarancja i dostawa? Fabrycznie nowe urządzenia, faktura VAT, 12 miesięcy gwarancji; ceny netto i termin wysyłki z Polski podajemy przy produkcie.

Podkategorie

Akcesoria (11) · Napędy krokowe DP3 (15) · Silniki krokowe MP3 (75)

Najczęściej zadawane pytania — Silniki krokowe

Silnik krokowy czy serwonapęd?

Napęd krokowy jest tańszy i wystarcza tam, gdzie obciążenie jest przewidywalne, a prędkości umiarkowane. Serwonapęd wybiera się przy dużych prędkościach, zmiennym obciążeniu i wymaganej kontroli położenia ze sprzężeniem zwrotnym.

Jak dobrać sterownik do silnika krokowego?

Sterownik dobiera się do prądu fazowego i napięcia zasilania silnika oraz do wymaganej rozdzielczości mikrokroku. Zbyt mały prąd ogranicza moment, zbyt duży powoduje przegrzewanie silnika.

Kto pomoże w doborze urządzeń?

Sklep prowadzi Automation Dariusz Kulik, integrator automatyki działający od 2014 roku, który na co dzień programuje i uruchamia te urządzenia u klientów. Opis aplikacji wystarczy wysłać na sklep@xinje.pl lub przez formularz kontaktowy — dobór zestawu przygotujemy bezpłatnie.

Jaka jest gwarancja i czas dostawy?

Wszystkie produkty są fabrycznie nowe i objęte 12-miesięczną gwarancją obsługiwaną w Polsce. Pozycje dostępne w magazynie wysyłamy od ręki, a sprowadzane na zamówienie zwykle w około trzy tygodnie. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).
