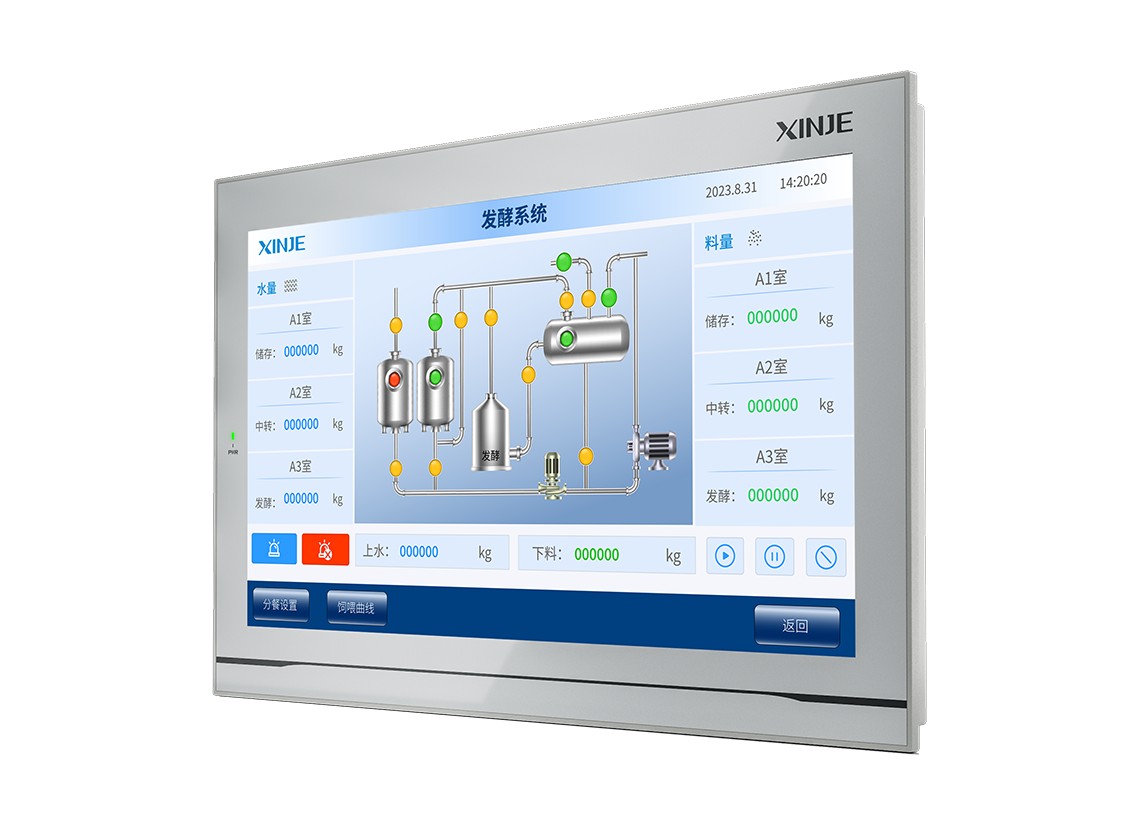

Zdjęcie poglądowe — przedstawia serię, nie konkretny egzemplarz. Parametry w tabeli poniżej dotyczą wyłącznie modelu TS5D-1500-E2.
Xinje TS5D-1500-E2 — panel HMI 15,6″, 1920×1080
1 966,14 zł nettobrutto 2 418,35 zł (23% VAT)
Panel HMI Xinje TS5D-1500-E2 — ekran 15,6″, rozdzielczość 1920×1080 px, wyświetlacz kolorowy, system Linux, porty: RS232, RS485, RS422, USB, z portem Ethernet.
Opis
Panel HMI Xinje TS5D-1500-E2 — ekran 15,6″, wyświetlacz kolorowy, z Ethernetem.
15.6 inches, based on Linux system, use Cortex-A7 processor, 1.2GHz main frequency, 256MB memory, 16.77 million colors, resolution: 1920*1080. Mounting dimension: 384*247, can be vertically installed, support network port download, support remote information function, use Touchwin Pro software edit project. 2 COM ports, COM1 port support RS232/RS485, COM2 port support RS232/RS485/RS422, 2 USB-A ports, support CSV data import and export and U disk download program. 1 Type-c port, support download
Panele HMI serii TS5 z funkcjami IoT: zdalne utrzymanie ruchu, podgląd z wielu urządzeń i szybka wymiana danych IT/OT. Procesor ARM Cortex-A7 1,0–1,2 GHz i 256 MB pamięci; sieć bezprzewodowa WiFi lub 4G bez dodatkowej bramki, integracja z chmurą XINJE Cloud, protokoły MQTT, TCP/IP i OPC UA, pulpit zdalny VNC oraz zdalna transparentna transmisja programów PLC przez Ethernet/4G/WiFi.
- Cortex-A7 1,0–1,2 GHz, 256 MB
- WiFi/4G bez bramki
- XINJE Cloud: monitoring, alarmy, dane
- MQTT, TCP/IP, OPC UA
- VNC — podgląd i sterowanie z PC/telefonu
- wgrywanie programów: Type-C, USB, LAN, zdalnie
Specyfikacja panelu
| Przekątna | 15,6″ |
|---|---|
| Rozdzielczość | 1920×1080 |
| Wyświetlacz | wyświetlacz TFT LCD, podświetlenie LED |
| Liczba kolorów | 16,77 mln kolorów |
| Jasność | 250cd/m² |
| Typ panelu dotykowego | rezystancyjny panel dotykowy 4-przewodowy |
| Procesor | Cortex-A7 dwurdzeniowy 1,2GHz |
| Pamięć | 256MB |
| Oprogramowanie | TouchWin Pro (narzędzie projektowe) |
| Porty szeregowe | COM1: RS232/RS485; COM2: RS232/RS485/RS422 |
| Porty USB | USB-A ×1 (port USB); Type-C ×1 (port USB do programowania) |
| Port Ethernet | standardowo RJ45 ×2 (10/100 Mb/s, autonegocjacja) |
| Audio | φ 3,5 coaxial audio plug |
| Video | Interface |
| Zasilanie | DC 24 V (zakres 22–26 V) |
| Pobór prądu | 420mA |
| Dop. zanik zasilania | poniżej 10 ms (rzeczywisty zanik zasilania poniżej 1 s) |
| Wytrzymałość napięciowa izolacji | AC 1000 V, 10 mA, poniżej 1 minuty (między sygnałem a masą) |
| Rezystancja izolacji | DC500V,10MΩ以上 |
| Temperatura pracy | 0-50°C |
| Temperatura składowania | -10-60°C |
| Wilgotność pracy | 10–90% RH (bez kondensacji) |
| Odporność na zakłócenia | zakłócenia napięciowe 1500 Vp-p, szerokość impulsu 1 µs, 1 minuta |
| Atmosfera | atmosfera bez gazów korozyjnych |
| Chłodzenie | Chłodzenie naturalne (konwekcyjne) |
| Stopień ochrony IP | panel czołowy IP65 |
| Materiał obudowy | Aluminum alloy |
| Wymiary zewn. (mm) | 396,0×259,0×39,0 |
| Wycięcie montażowe (mm) | 384,0×247,0(±0,5) |
| Certyfikaty | CE |
| Certyfikaty | CE |
|---|
| Napięcie wejściowe | DC24V (DC22V-DC26V) |
|---|---|
| Pobór prądu | 420mA |
| Podtrzymanie po zaniku zasilania | <10ms |
| Rozdzielczość | 1920*1080 |
|---|
| Porty szeregowe | COM1: RS232/RS485; COM2: RS232/RS485/RS422 |
|---|---|
| Port USB | USB-A*1; Type-C*1 |
| Port Ethernet | Standard RJ45*2 (10/100 adaptive) |
| Procesor | Cortex-A7 dual core 1.2GHz |
|---|---|
| Pamięć | 256MB |
| Oprogramowanie narzędziowe | TouchWin Pro |
| Sposób chłodzenia | Natural air cooling |
|---|
| Przekątna wyświetlacza | 15.6" |
|---|---|
| Typ wyświetlacza | TFT LCD, LED backlight |
| Kolory | 16.77 million |
| Jasność | 250cd/m² |
| Panel dotykowy | Four wire resistive |
| Audio | φ 3.5 coaxial audio plug |
| Odporność na udary napięciowe | AC1000V, 10mA, <1 min |
|---|---|
| Rezystancja izolacji | DC500V, ≥10MΩ |
| Temperatura pracy | 0-50 °C |
| Temperatura przechowywania | -10-60 °C |
| Wilgotność pracy | 10-90% RH (no condensation) |
| Odporność na zakłócenia | 1500Vp-p noise, 1us pulse |
| Stopień ochrony IP | Front panel IP65 |
|---|---|
| Materiał obudowy | Aluminum alloy |
| Wymiary zewnętrzne (mm) | 396.0*259.0*39.0 |
| Wymiary otworu montażowego (mm) | 384.0*247.0(±0.5) |
Brak parametrow pasujacych do zapytania.
Dokumentacja serii: instrukcje i pliki do pobrania.
Informacje dodatkowe
| Przekątna | 15.6" |
|---|---|
| Kolor | kolorowy |
| z Ethernet | tak |
- Instrukcja oprogramowania TouchWin Pro — Xinje panele TS PDF Angielski xinje.com
- Instrukcja sprzętowa — Xinje panele TS PDF Angielski xinje.com
- Modele 3D — Xinje panele HMI ZIP Angielski xinje.com
- Rysunki CAD — Xinje panele HMI ZIP Angielski xinje.com
- Certyfikat CE — Xinje panele TS ZIP Angielski xinje.com
- Certyfikat CE (UDEM) — Xinje panele HMI 24 V ZIP Angielski xinje.com
- Certyfikat SGS — Xinje panele TS3 i TS5 PDF Angielski xinje.com
- Certyfikat UL — Xinje panele HMI PDF Angielski xinje.com
- Instrukcja połączenia panelu HMI z PLC — Xinje PDF Angielski xinje.com
- Xinje HMI and drukarka instrukcja PDF Angielski
- Xinje HMI Ethernet wysyłanie programu and tryb przezroczysty funkcja instrukcja PDF Angielski
- Xinje HMI PLC połączenie instrukcja PDF Angielski
- Xinje HMIPLC połączenie instrukcja PDF Angielski
- Xinje Pamięć USB import programu instrukcja PDF Angielski
