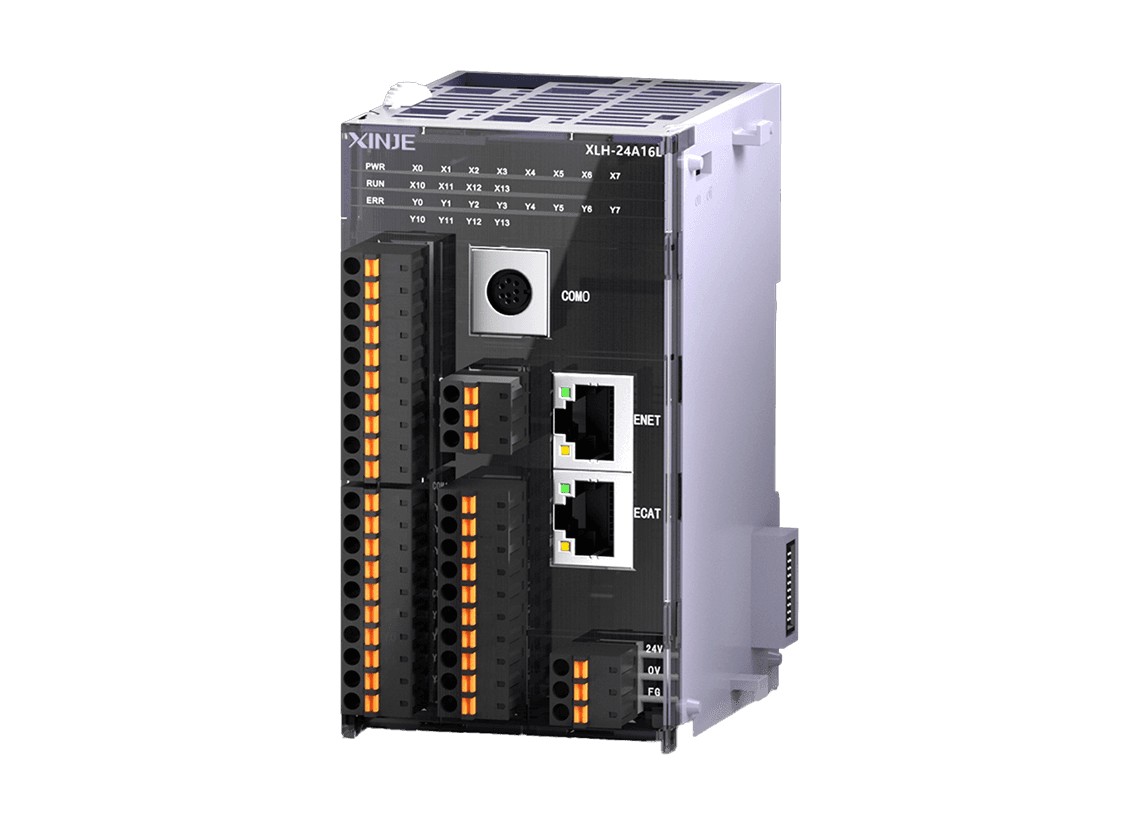

Zdjęcie poglądowe — przedstawia serię, nie konkretny egzemplarz. Parametry w tabeli poniżej dotyczą wyłącznie modelu XLH-24A16L.

Xinje XLH-24A16L — sterownik PLC, I/O 12/12, EtherCAT, Ethernet/IP, Modbus TCP

1 288,98 zł nettobrutto 1 585,45 zł (23% VAT)

Sterownik PLC Xinje XLH-24A16L — sterownik ruchu EtherCAT do 16 osi, 12 wejść i 12 wyjść cyfrowych tranzystorowych (NPN), 4 kanały impulsowe, pamięć programu 2 MB, cykl synchronizacji 1 ms/16 osi, porty RS232, RS485 i 2× RJ45, zasilanie 24 VDC; wersja bez obsługi krzywki elektronicznej (CAM).

SKU: XLH-24A16L Kategoria:
Dostawa i gwarancja: wysyłka z magazynu w Białymstoku w 24 h (dni robocze) · gwarancja 24 miesiące · dostawa i płatności · gwarancja i serwis
Zapytaj o cenę

Opis

Sterownik PLC Xinje XLH-24A16L — zasilanie DC 24 V, wejścia cyfrowe 12, wyjścia cyfrowe 12, wyjścia tranzystorowe.

bez obsługi krzywki elektronicznej (CAM)

  • EtherCAT
  • do 32 osi
  • ECAM

Wejścia / wyjścia

Wejścia cyfrowe 12
Wyjścia cyfrowe 12
Typ wejść NPN
Typ wyjść tranzystorowe (T)

Pozycjonowanie / impulsy

Kanały impulsowe zwykłe 4
Interpolacja impulsowa ✓
Śledzenie impulsowe ✓

Wejścia szybkie

Kanały (faza poj. / AB) 4
Tryb wejść OC

Parametry podstawowe

Zasilanie DC24V
Pamięć programu 2MB
Możliwości rozbudowy rozszerzenie lewe, rozszerzenie prawe, zdalne I/O
Zegar RTC ✓
Czas instrukcji bazowej 0,01–0,03 µs

Komunikacja

Obsługiwane protokoły Modbus RTU/ASCII, format swobodny, Modbus TCP, TCP/IP, Ethernet/IP, EtherCAT

Rozszerzenia

Moduły rozszerzeń prawe 16
Moduł lewy ED 1
Zdalne I/O ✓

Oprogramowanie

Oprogramowanie XDPPro
Język programowania LD
Online download ✓

Sterowanie ruchem

Liczba osi 16-osiowy
Tryb sterowania ruchem pojedyncza oś, grupa osi
Cykl synchronizacji EtherCAT 1ms/16-osiowy

Hardware

Wymiary (mm) 63,1×111,5×85
RS232 1
RS485 1
RJ45 2

Environment requirements

Temperatura pracy 0°C–55°C
Wilgotność pracy 5%–95%RH (bez kondensacji)
Temperatura składowania -10°C–60°C
Stopień ochrony IP IP20

Certyfikaty

Certyfikaty CE

Model XLH-24A16L · 45 parametrow w 9 grupach

Informacje ogólne
Certyfikaty CE
Zasilanie
Zasilanie DC24V
Wejścia / wyjścia
Liczba wejść cyfrowych (DI) 12
Liczba wyjść cyfrowych (DO) 12
Typ wejść NPN
Typ wyjść Transistor (T)
Kanały jednofazowe / AB 4
Tryb wejść OC
Zdalne we/wy tak
Komunikacja
Modbus RTU/ASCII tak
Protokół dowolny (free format) tak
Modbus TCP tak
TCP/IP tak
EtherNet/IP tak
EtherCAT tak
OPC UA/DA tak
UDP nie
CANopen nie
CAN bus nie
Cykl synchronizacji EtherCAT 1ms/16-axis
RS232 1
RS485 1
USB nie
RJ45 2
CAN nie
USB Type-C nie
Programowanie i pamięć
Pojemność programu 2MB
Zegar czasu rzeczywistego (RTC) tak
Czas wykonania instrukcji podstawowej 0.01 ~ 0.03us
Oprogramowanie XDPPro
Język programowania LD
Programowanie online tak
Karta SD nie
Sterowanie ruchem
Zwykłe kanały impulsowe 4
Interpolacja impulsowa tak
Nadążanie impulsowe tak
Liczba obsługiwanych osi 16-axis
Tryb sterowania ruchem single axis, axis group
Rozszerzenia
Możliwości rozbudowy Left expansion, right expansion, remote IO
Moduły rozszerzeń (prawa strona) nie
Warunki pracy
Temperatura pracy 0 °C ~ 55 °C
Wilgotność pracy 5% ~ 95%RH (No condensation)
Temperatura przechowywania -10 °C ~ 60 °C
Wymiary i obudowa
Wymiary (mm) 63.1*111.5*85
Stopień ochrony IP IP20

Brak parametrow pasujacych do zapytania.

Dane techniczne pochodza z dokumentacji producenta Xinje i moga ulec zmianie bez powiadomienia. W razie watpliwosci prosimy o kontakt — dobierzemy konfiguracje pod aplikacje.
Dokumentacja serii: instrukcje i pliki do pobrania.

Informacje dodatkowe

Wejścia

12
Wyjścia

12
Typ wyjść

tranzystorowe
Zasilanie

DC 24 V
Protokół

EtherCAT, EtherNet/IP, Free Format, Modbus RTU/ASCII, Modbus TCP, TCP/IP
Liczba osi

16

Model XLH-24A16L · 11 plikow z aktualnej dokumentacji producenta

Instrukcje
Dokumentacja techniczna
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.
