Xinje XL5-16T4 — sterownik PLC, I/O 8/8, Modbus RTU

Xinje XL5-16T4 — sterownik PLC, I/O 8/8, Modbus RTU
Sterownik PLC Xinje serii XL5 – wąska obudowa listwowa z modułami rozszerzeń
Sterownik PLC Xinje serii XL5 – wąska obudowa listwowa z modułami rozszerzeń
Sterownik PLC Xinje serii XL5 – wąska obudowa listwowa z modułami rozszerzeń
Sterownik PLC Xinje serii XL5 – wąska obudowa listwowa z modułami rozszerzeń
XL5-16T4

Xinje XL5-16T4 — sterownik PLC, I/O 8/8, Modbus RTU

576,18 zł netto · dla firm708,70 zł brutto · cena dla osób prywatnych

8 wejść / 8 wyjść, NPN i wejścia PNP, wyjścia tranzystorowe, 3-kan.

Termin realizacji ok. 2 tyg.

SKU: XL5-16T4 Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@xinje.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Sterownik PLC Xinje XL5-16T4 — zasilanie DC 24 V, wejścia cyfrowe 8, wyjścia cyfrowe 8, typ wejść NPN/PNP, wyjścia tranzystorowe.

8 wejść / 8 wyjść, NPN i wejścia PNP, wyjścia tranzystorowe, 3-kan. licznik szybki (fazy AB), 4-kan. wyjście impulsowe szybkie, 1× RS232, 1× RS485, 1 USB. zasilanie DC 24V

  • slim
  • szybkie liczniki
  • 1 MB

Wejścia / wyjścia

Wejścia cyfrowe 8
Wyjścia cyfrowe 8
Typ wejść NPN/PNP
Typ wyjść tranzystorowe (T)

Pozycjonowanie / impulsy

Kanały impulsowe zwykłe 4
Śledzenie impulsowe ✓

Wejścia szybkie

Kanały (faza poj. / AB) 3
Tryb wejść OC

Parametry podstawowe

Zasilanie DC24V
Pamięć programu 512KB
Możliwości rozbudowy lewe i prawe rozszerzenie
Zegar RTC ✓
Czas instrukcji bazowej 0,02–0,05 µs

Komunikacja

Obsługiwane protokoły Modbus RTU/ASCII, format swobodny

Rozszerzenia

Moduły rozszerzeń prawe 16
Moduł lewy ED 1

Oprogramowanie

Oprogramowanie XDPPro
Język programowania LD

Hardware

Wymiary (mm) 40,1×111,5×85
RS232 1
RS485 1
USB 1

Environment requirements

Temperatura pracy 0°C–55°C
Wilgotność pracy 5%–95%RH (bez kondensacji)
Temperatura składowania -10°C–60°C
Stopień ochrony IP IP20

Certyfikaty

Certyfikaty CE

Model XL5-16T4 · 26 parametrow w 9 grupach

Informacje ogólne
Certyfikaty CE
Zasilanie
Zasilanie DC24V
Wejścia / wyjścia
Liczba wejść cyfrowych (DI) 8
Liczba wyjść cyfrowych (DO) 8
Typ wejść NPN&PNP
Typ wyjść Transistor (T)
Wejścia szybkie 3
Komunikacja
Modbus RTU/ASCII tak
RS232 1
RS485 1
USB 1
Programowanie i pamięć
Pojemność programu 512KB
Zegar czasu rzeczywistego (RTC) tak
Czas wykonania instrukcji podstawowej 0.02～0.05us
Oprogramowanie XDPPro
Język programowania LD
Programowanie online nie
Sterowanie ruchem
Zwykłe kanały impulsowe 4
Interpolacja impulsowa nie
Nadążanie impulsowe tak
Rozszerzenia
Możliwości rozbudowy Left/right expansion
Warunki pracy
Temperatura pracy 0 °C ~ 55 °C
Wilgotność pracy 5% ~ 95%RH (No condensation)
Temperatura przechowywania -10 °C ~ 60 °C
Wymiary i obudowa
Wymiary (mm) 40.1*111.5*85
Stopień ochrony IP IP20

Brak parametrow pasujacych do zapytania.

Dane techniczne pochodza z dokumentacji producenta Xinje i moga ulec zmianie bez powiadomienia. W razie watpliwosci prosimy o kontakt — dobierzemy konfiguracje pod aplikacje.
Dokumentacja serii: instrukcje i pliki do pobrania.

Informacje dodatkowe

Waga 0,3 kg
Wymiary 112 × 40 × 85 mm
Typ wejść

NPN/PNP
Wejścia

8
Wyjścia

8
Typ wyjść

tranzystorowe
Zasilanie

DC 24 V
Protokół

Free Format, Modbus RTU/ASCII
Osie impulsowe

4

Model XL5-16T4 · 37 plikow z aktualnej dokumentacji producenta

Instrukcje
Karty katalogowe
Dokumentacja techniczna
Rysunki CAD i modele 3D
Katalogi
Certyfikaty i deklaracje
Oprogramowanie i pliki konfiguracyjne
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje XL5-16T4 — sterownik PLC, I/O 8/8, Modbus RTU”

Pasuje do

XL5-16T4 (XL5-16T4): modułów prawych do 16, modułów lewych ED do 1, bez kart BD — katalog Xinje 2026, PDF36L/druk75.

Moduły rozszerzeń

Po prawej stronie sterownika: do 16 modułów XL-E (katalog Xinje 2026, PDF36L/druk75). Pobór z magistrali i z 24 V przy każdym module: XL extension module manual, rozdz. 1-3 (PDF s.8-10).

Cyfrowe wejścia i wyjścia
XL-E8NPX8YRXinje XL-E8NPX8YR — moduł wejść/wyjść cyfrowych237,60 zł nettoTermin realizacji ok. 2 tyg.magistrala 1,3 W · 24 V 1,7 WXL-E8NPX8YTXinje XL-E8NPX8YT — moduł wejść/wyjść cyfrowych237,60 zł nettoTermin realizacji ok. 2 tyg.magistrala 1 W · 24 V 1,7 WXL-E8PX8YRXinje XL-E8PX8YR — moduł wejść/wyjść cyfrowych322,24 zł nettoWysyłka w ciągu 1 dnia roboczegomagistrala 1,5 W · 24 V 1,3 WXL-E8PX8YTXinje XL-E8PX8YT — moduł wejść/wyjść cyfrowych231,66 zł nettoTermin realizacji ok. 2 tyg.magistrala 1 W · 24 V 1,3 WXL-E8X8YRXinje XL-E8X8YR — moduł wejść/wyjść cyfrowych237,60 zł nettoTermin realizacji ok. 2 tyg.magistrala 1,8 W · 24 V 1,5 WXL-E8X8YTXinje XL-E8X8YT — moduł wejść/wyjść cyfrowych237,60 zł nettoTermin realizacji ok. 2 tyg.magistrala 1,3 W · 24 V 1,5 WXL-E16PXXinje XL-E16PX — moduł wejść cyfrowych285,74 zł nettoWysyłka w ciągu 1 dnia roboczegomagistrala 0,9 W · 24 V 2,6 WXL-E16PX16PYTXinje XL-E16PX16PYT — moduł wejść/wyjść cyfrowych463,32 zł nettoTermin realizacji ok. 2 tyg.magistrala 1,2 W · 24 V 2,7 WXL-E16PX16YTXinje XL-E16PX16YT — moduł wejść/wyjść cyfrowych463,32 zł nettoTermin realizacji ok. 2 tyg.magistrala 1,5 W · 24 V 2,7 WXL-E16PX16YT-AXinje XL-E16PX16YT-A — moduł wejść/wyjść cyfrowych463,32 zł nettoTermin realizacji ok. 2 tyg.magistrala 1,4 W · 24 V 2,6 WXL-E16XXinje XL-E16X — moduł wejść cyfrowych225,72 zł nettoTermin realizacji ok. 2 tyg.magistrala 1,1 W · 24 V 2,9 WXL-E16X16YTXinje XL-E16X16YT — moduł wejść/wyjść cyfrowych463,32 zł nettoTermin realizacji ok. 2 tyg.magistrala 1,7 W · 24 V 2,9 WXL-E16YRXinje XL-E16YR — moduł wyjść cyfrowych225,72 zł nettoTermin realizacji ok. 2 tyg.magistrala 2,7 W · 24 V 0 WXL-E16YTXinje XL-E16YT — moduł wyjść cyfrowych225,72 zł nettoTermin realizacji ok. 2 tyg.magistrala 1,7 W · 24 V 0 WXL-E16YT-AXinje XL-E16YT-A — moduł wyjść cyfrowych225,72 zł nettoTermin realizacji ok. 2 tyg.magistrala 1,1 W · 24 V 0 WXL-E32PXXinje XL-E32PX — moduł wejść cyfrowych415,80 zł nettoTermin realizacji ok. 2 tyg.magistrala 0,9 W · 24 V 5,2 WXL-E32YTXinje XL-E32YT — moduł wyjść cyfrowych451,44 zł nettoTermin realizacji ok. 2 tyg.magistrala 2,3 W · 24 V 0 W
Analogowe
XL-E4ADXinje XL-E4AD — moduł wejść analogowych534,60 zł nettoTermin realizacji ok. 2 tyg.magistrala 0,9 W · 24 V 1,1 WXL-E4AD2DAXinje XL-E4AD2DA — moduł wejść/wyjść analogowych623,70 zł nettoTermin realizacji ok. 2 tyg.magistrala 0,9 W · 24 V 2,5 WXL-E4DAXinje XL-E4DA — moduł wyjść analogowych534,60 zł nettoTermin realizacji ok. 2 tyg.pobór: brak w instrukcjiXL-E8AD-AXinje XL-E8AD-A — moduł wejść analogowych564,30 zł nettoTermin realizacji ok. 2 tyg.magistrala 0,8 W · 24 V 1 WXL-E8AD-VXinje XL-E8AD-V — moduł wejść analogowych564,30 zł nettoTermin realizacji ok. 2 tyg.magistrala 0,9 W · 24 V 1 W
Temperaturowe
XL-E4PT3-PXinje XL-E4PT3-P — moduł temperaturowy617,76 zł nettoTermin realizacji ok. 2 tyg.magistrala 1,4 W · 24 V 0,5 WXL-E4TC-PXinje XL-E4TC-P — moduł temperaturowy540,54 zł nettoTermin realizacji ok. 2 tyg.magistrala 1,2 W · 24 V 0,4 W
Wagowe
XL-E1WT-DXinje XL-E1WT-D — moduł wagowy558,36 zł nettoTermin realizacji ok. 2 tyg.magistrala 0,7 W · 24 V 0,6 WXL-E2WT-DXinje XL-E2WT-D — moduł wagowy766,26 zł nettoTermin realizacji ok. 2 tyg.magistrala 0,9 W · 24 V 0,8 WXL-E4WT-DXinje XL-E4WT-D — moduł wagowy1 223,64 zł nettoTermin realizacji ok. 2 tyg.magistrala 0,9 W · 24 V 1,6 W

Poza sklepem (dostępność i cena): XL-E16X16YT-A, XL-E32PX-A, XL-E32X, XL-E32X-A, XL-E32YT-A, XL-E8AD-A-S, XL-E8AD-V-S, XL-E4PT3-P-H — zapytaj.

Moduły ED

Karta BD: XL5-16T4 nie ma gniazda (katalog Xinje 2026, PDF36L/druk75).

Moduł lewy ED (po lewej stronie sterownika): do 1 (katalog Xinje 2026, PDF36L/druk75).

Analogowe
XL-2AD2DA-A-EDXinje XL-2AD2DA-A-ED — moduł wejść/wyjść analogowych267,30 zł nettoTermin realizacji ok. 2 tyg.moduł lewy EDXL-2AD2DA-V-EDXinje XL-2AD2DA-V-ED — moduł wejść/wyjść analogowych267,30 zł nettoTermin realizacji ok. 2 tyg.moduł lewy EDXL-2AD2PT-A-EDXinje XL-2AD2PT-A-ED — moduł analogowo-temperaturowy267,30 zł nettoTermin realizacji ok. 2 tyg.moduł lewy EDXL-2AD2PT-V-EDXinje XL-2AD2PT-V-ED — moduł analogowo-temperaturowy267,30 zł nettoTermin realizacji ok. 2 tyg.moduł lewy EDXL-2PT2DA-A-EDXinje XL-2PT2DA-A-ED — moduł analogowo-temperaturowy267,30 zł nettoTermin realizacji ok. 2 tyg.moduł lewy EDXL-2PT2DA-V-EDXinje XL-2PT2DA-V-ED — moduł analogowo-temperaturowy267,30 zł nettoTermin realizacji ok. 2 tyg.moduł lewy EDXL-4AD-A-EDXinje XL-4AD-A-ED — moduł wejść analogowych237,60 zł nettoTermin realizacji ok. 2 tyg.moduł lewy EDXL-4AD-V-EDXinje XL-4AD-V-ED — moduł wejść analogowych237,60 zł nettoTermin realizacji ok. 2 tyg.moduł lewy EDXL-4DA-A-EDXinje XL-4DA-A-ED — moduł wyjść analogowych285,12 zł nettoTermin realizacji ok. 2 tyg.moduł lewy EDXL-4DA-V-EDXinje XL-4DA-V-ED — moduł wyjść analogowych285,12 zł nettoTermin realizacji ok. 2 tyg.moduł lewy ED
Komunikacyjne
XL-NES-EDXinje XL-NES-ED — moduł komunikacyjny213,84 zł nettoTermin realizacji ok. 2 tyg.moduł lewy ED

Poza sklepem (dostępność i cena): XL-COBOX-ED — zapytaj.

Panele HMI

Panel łączysz z portem RS232 lub RS485 sterownika. Porty sterownika: RS232+RS485+USB (katalog Xinje 2026, PDF36L/druk75); porty paneli i połączenie panel–sterownik: katalog Xinje 2026, HMI PDF3-4; HMI PDF8L; HMI&PLC connection manual 2.3.

TS5 (IoT)
TS5D-1500-E2Xinje TS5D-1500-E2 — panel HMI 15,6″, 1920×10801 966,14 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TS5D-1500-WXinje TS5D-1500-W — panel HMI 15,6″, 1920×10802 073,06 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TS5-700-EXinje TS5-700-E — panel HMI 7″, 800×480742,80 zł nettoWysyłka w ciągu 1 dnia roboczegoRS232/RS485TS5-700-WXinje TS5-700-W — panel HMI 7″, 800×480694,98 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TS5-1000-EXinje TS5-1000-E — panel HMI 7″, 1024×600944,46 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TS5-1000-WXinje TS5-1000-W — panel HMI 10,1″, 1024×6001 069,20 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485
TS3
TS3-700-MXinje TS3-700-M — panel HMI 7″, 800×480457,38 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TS3-700-M3Xinje TS3-700-M3 — panel HMI 7″, 800×480487,08 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TS3-700-EXinje TS3-700-E — panel HMI 7″, 800×480528,66 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TS3-700-ZXinje TS3-700-Z — panel HMI 7″, 800×480427,68 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TS3-1000-MXinje TS3-1000-M — panel HMI 10,1″, 1024×600843,48 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TS3-1000-EXinje TS3-1000-E — panel HMI 10,1″, 1024×600891,00 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TS3-1000-ZXinje TS3-1000-Z — panel HMI 10,1″, 1024×600790,02 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485
TS2
TS2-700-ZXinje TS2-700-Z — panel HMI 7″, 800×480344,52 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TS2-700-EXinje TS2-700-E — panel HMI 7″, 800×480510,85 zł nettoWysyłka w ciągu 1 dnia roboczegoRS232/RS485TS2-400-ZXinje TS2-400-Z — panel HMI 4,3″, 480×272291,06 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485
TG
TGA63-UTXinje TGA63-UT — panel HMI 10,1″, 1024×6001 128,60 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TGA63-ETXinje TGA63-ET — panel HMI 10,1″, 1024×6001 205,82 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TG865-ETXinje TG865-ET — panel HMI 8″, 800×6001 283,04 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TG765-UTXinje TG765-UT — panel HMI 7″, 800×480647,46 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TG765-ETXinje TG765-ET — panel HMI 7″, 800×480683,10 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TG465-MTXinje TG465-MT — panel HMI 4,3″, 480×272475,20 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TG465-UTXinje TG465-UT — panel HMI 4,3″, 480×272528,66 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TG465-ETXinje TG465-ET — panel HMI 4,3″, 480×272623,70 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485TG465-UT2Xinje TG465-UT2 — panel HMI 4,3″, 480×272623,70 zł nettoTermin realizacji ok. 2 tyg.RS232/RS485

Przewód RS232 panel–sterownik: w dokumentacji producenta jest tylko schemat połączeń, bez kodu handlowego — zapytaj.

Bez tabeli portów w katalogu Xinje 2026 albo poza sklepem: TS5D-1500-4G, TS5-700-4G, TS5-1000-4G, TS2-400-E, TGC65-ET, TGMA63S-ET, TGM765S-ET, TGM465-ET, MTG765-HT — zapytaj.

Nie masz pewności? Sprawdź mój dobór — odpowiadamy w dni robocze.

Do projektu

Pliki do projektu elektrycznego serii XL5. Linki prowadzą bezpośrednio na serwer producenta (aktualna wersja pliku); przy każdym rozmiar i dzień, w którym sprawdziliśmy, że plik jest dostępny.

Pliki ECAD wszystkich serii →

Certyfikaty i deklaracje

Dokumenty producenta dla rodziny XL5. Linki prowadzą bezpośrednio na serwer producenta (aktualna wersja pliku); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.

Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.

Certyfikaty wszystkich serii →

Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:

Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

Podobne produkty

Inne modele w serii XL5 — rozszerzony

Ten model (XL5-16T4) to wykonanie o parametrach: typ wejść NPN/PNP; wejścia 8; wyjścia 8; typ wyjść tranzystorowe; zasilanie DC 24 V. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

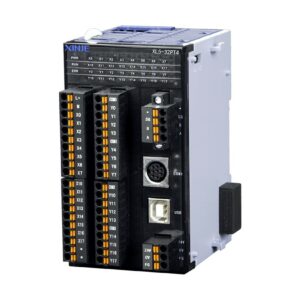

XL5-32PT4

Zobacz całą serię XL5 — rozszerzony

Najczęściej zadawane pytania

Jaki jest termin realizacji dla XL5-16T4?

Dla tego symbolu podajemy termin: ok. 2 tyg. (zamówienie u producenta). Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

W czym programuje się XL5-16T4?

W bezpłatnym środowisku narzędziowym Xinje, które udostępniamy w dziale Do pobrania razem z instrukcjami — bez licencji i klucza sprzętowego. Program przenosi się do sterownika kablem USB lub przez sieć, zależnie od wykonania.

Czy do XL5-16T4 dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik z siedzibą w Grabówce (magazyn, warsztat i odbiór osobisty w Białymstoku). Do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
