Xinje XSDH-60PA32-E — sterownik PLC, I/O 36/24, EtherCAT, Ethernet/IP, Modbus TCP
2 387,88 zł nettobrutto 2 937,09 zł (23% VAT)
36 wejść / 24 wyjść, wyjścia tranzystorowe, 4-kan.
Opis
Sterownik PLC Xinje XSDH-60PA32-E — zasilanie AC 100–240 V, wejścia cyfrowe 36, wyjścia cyfrowe 24, typ wejść PNP, wyjścia tranzystorowe.
36 wejść / 24 wyjść, wyjścia tranzystorowe, 4-kan. licznik szybki(jednofazowy / fazy AB), 1× RS232, 1× RS485, 2× LAN (LAN1: Ethernet, LAN2: EtherCAT). możliwość rozbudowy o 16 modułów, obsługa komunik

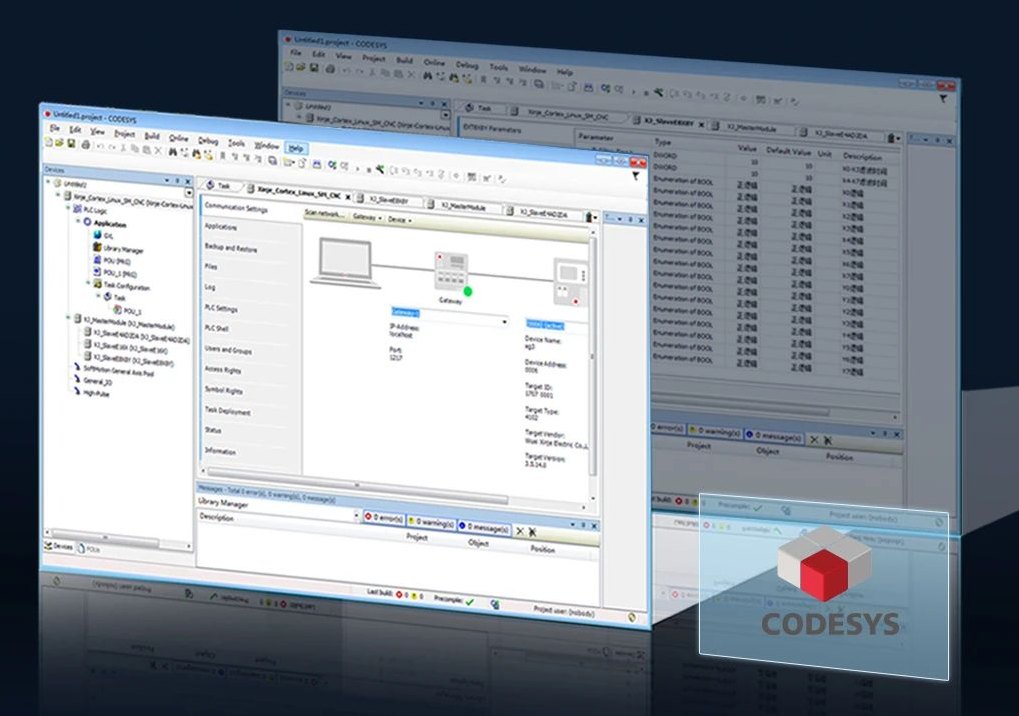

- CODESYS
- compact
- rozszerzenia XD
Wejścia / wyjścia
| Wejścia cyfrowe | 36 |
|---|---|
| Wyjścia cyfrowe | 24 |
| Typ wejść | PNP |
| Typ wyjść | tranzystorowe (T) |
Pozycjonowanie / impulsy
| Kanały impulsowe zwykłe | 4 kanał |
|---|
Wejścia szybkie
| Kanały (faza poj. / AB) | 4 kanał |
|---|---|
| Tryb wejść | OC |
Parametry podstawowe
| Zasilanie | AC220V |
|---|---|
| Pamięć programu | 32MB |
| Możliwości rozbudowy | lewe, prawe, BD, zdalne I/O |
| Zegar RTC | ✓ |
| Czas instrukcji bazowej | LD Bit 25ns; Mov Double 35ns |
| Pamięć podtrzymywana przy zaniku zasilania | 6MB |
| Pojemność pamięci danych | 32MB |

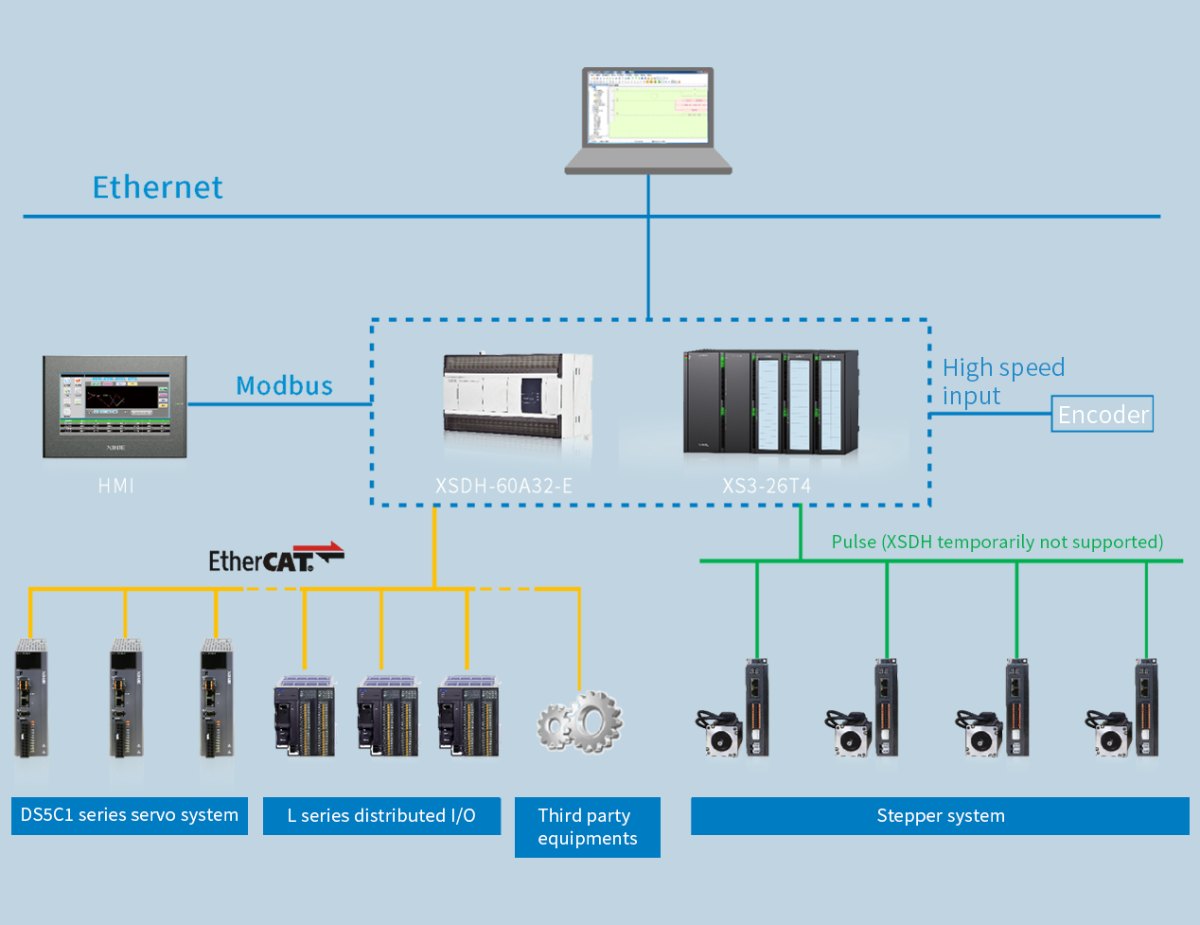

Komunikacja
| Obsługiwane protokoły | Modbus RTU/ASCII, Modbus TCP, TCP/IP, Ethernet/IP, EtherCAT, OPC UA/DA, UDP, format swobodny |
|---|
Rozszerzenia
| Zdalne I/O | ✓ |
|---|---|
| Moduły rozszerzeń prawe | 16 |
| Moduł lewy ED | 1 |
| Moduł BD | 1 |
Oprogramowanie
| Oprogramowanie | XS Studio |
|---|---|
| Język programowania | LD, ST i inne |
| Pobieranie online | ✓ |

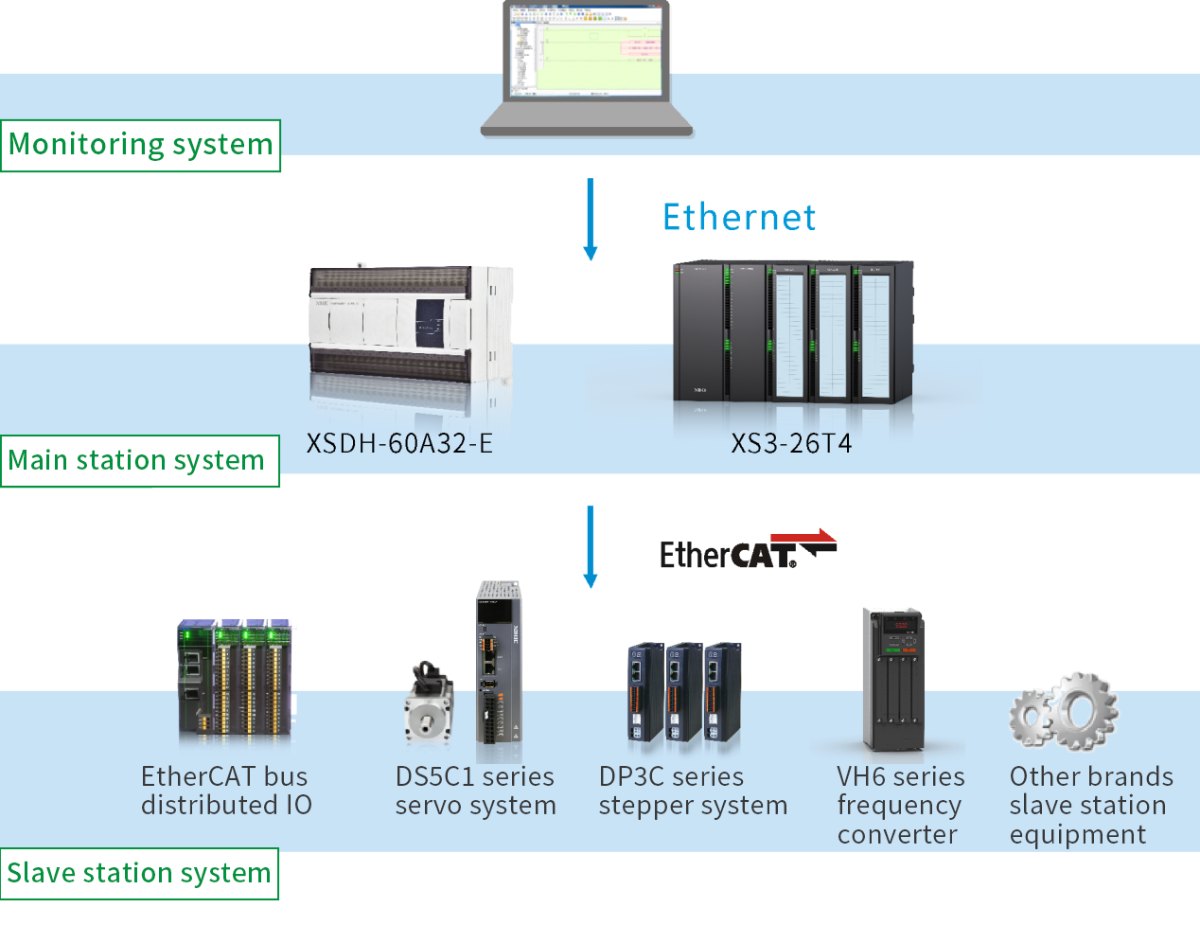

Sterowanie ruchem
| Liczba osi | 32 osi |
|---|---|
| Cykl synchronizacji EtherCAT | 1ms/4 osi |
| Tryb sterowania ruchem | pojedyncza oś, grupa osi, krzywka elektroniczna |
Certyfikaty
| Certyfikaty | CE |
|---|
Sprzęt i porty
| Wymiary (mm) | 177,2×108×90 |
|---|---|
| RS232 | 1 |
| RS485 | 1 |
| Port RJ45 | 2 |
Warunki środowiskowe
| Temperatura pracy | 0°C–55°C |
|---|---|
| Wilgotność pracy | 5%–95%RH(bez kondensacji) |
| Temperatura składowania | -10°C–60°C |
| Stopień ochrony IP | IP20 |
Informacje ogólne
| Certyfikaty | CE |
|---|
Zasilanie
| Zasilanie | AC220V |
|---|
Wejścia / wyjścia
| Liczba wejść cyfrowych (DI) | 36 |
|---|---|
| Liczba wyjść cyfrowych (DO) | 24 |
| Typ wejść | PNP |
| Typ wyjść | Transistor(T) |
| Wejścia szybkie | 4 channel |
| Tryb wejść | OC |
| Zdalne we/wy | tak |
Komunikacja
| Metoda komunikacji | 32MB |
|---|---|
| Modbus RTU/ASCII | tak |
| Modbus TCP | tak |
| TCP/IP | tak |
| EtherNet/IP | tak |
| EtherCAT | tak |
| OPC UA/DA | tak |
| UDP | tak |
| CANopen | nie |
| CAN bus | nie |
| Protokół dowolny (free format) | tak |
| Cykl synchronizacji EtherCAT | 1ms/4 axis |
| RS232 | 1 |
| RS485 | 1 |
| USB | nie |
| Port RJ45 | 2 |
| CAN | nie |
| USB Type-C | nie |
Programowanie i pamięć
| Pojemność programu | 32MB |
|---|---|
| Zegar czasu rzeczywistego (RTC) | tak |
| Czas wykonania instrukcji podstawowej | LD Bit 25ns; Mov Double 35ns |
| Pojemność pamięci danych | 6MB |
| Oprogramowanie | XS Studio |
| Język programowania | LD, ST, and others |
| Programowanie online | tak |
| Karta SD | nie |
Sterowanie ruchem
| Szybkie pozycjonowanie | 4 channel |
|---|---|
| Liczba obsługiwanych osi | 32 axis |
| Tryb sterowania ruchem | Single axis, shaft group, cam |
Rozszerzenia
| Możliwości rozbudowy | Left expansion, right expansion, BD board, remote IO |
|---|
Warunki pracy
| Temperatura pracy | 0 °C ~ 55 °C |
|---|---|
| Wilgotność pracy | 5% ~ 95%RH(No condensation) |
| Temperatura przechowywania | -10 °C ~ 60 °C |
Wymiary i obudowa
| Wymiary (mm) | 177.2*108*90 |
|---|---|
| Stopień ochrony IP | IP20 |
Brak parametrow pasujacych do zapytania.
Dane techniczne pochodza z dokumentacji producenta Xinje i moga ulec zmianie bez powiadomienia.
W razie watpliwosci prosimy o kontakt — dobierzemy konfiguracje pod aplikacje.
Dokumentacja serii: instrukcje i pliki do pobrania.
Dokumentacja serii: instrukcje i pliki do pobrania.
Informacje dodatkowe
| Typ wejść | PNP |
|---|---|
| Wejścia | 36 |
| Wyjścia | 24 |
| Typ wyjść | tranzystorowe |
| Zasilanie | AC 100–240 V |
| Protokół | EtherCAT, EtherNet/IP, Free Format, Modbus RTU/ASCII, Modbus TCP, OPC UA/DA, TCP/IP, UDP |
| Liczba osi | 32 |
