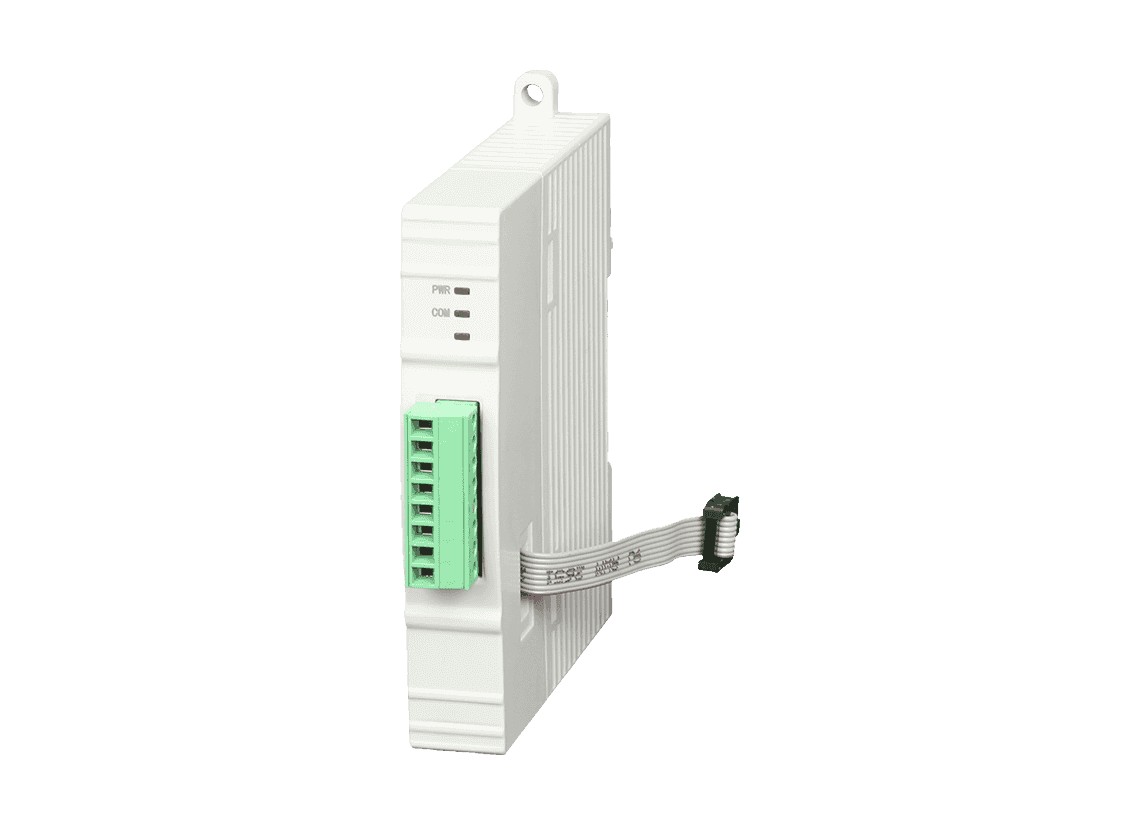

Xinje XD-2AD2PT-V-ED — moduł analogowo-temperaturowy

Moduł rozszerzeń ED do sterowników PLC Xinje serii XD – montaż z lewej strony jednostki
Moduł rozszerzeń ED do sterowników PLC Xinje serii XD – montaż z lewej strony jednostki

Xinje XD-2AD2PT-V-ED — moduł analogowo-temperaturowy

196,02 zł nettobrutto 241,10 zł (23% VAT)

Moduł rozszerzeń Xinje XD-2AD2PT-V-ED — wejścia analogowe + pomiar temperatury (RTD), zakres wejściowy 0~5V, 0~10V, rozdzielczość 1/4095(12Bit)(wej. analog.) 0,1°C (temp.), montowany z lewej strony jednostki centralnej, zasilanie 24 VDC±10%, 150mA.

Termin realizacji ok. 3 tygodnie (zamówienie u producenta)

SKU: XD-2AD2PT-V-ED Kategorie: ,
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@automation.net.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Moduł rozszerzeń Xinje XD-2AD2PT-V-ED — funkcja analogowy.

Płaska zabudowa z lewej strony sterownika

Oprócz modułów prawych sterowniki XD przyjmują jeden moduł ED z lewej strony (seria XDH wyłącznie moduł NES). Płaska konstrukcja zajmuje minimum miejsca, oferując przetwarzanie A/D i D/A, pomiar temperatury oraz rozszerzenia komunikacyjne.

  • lewe ED
  • XD

Specyfikacja modułu

Zasilanie DC24V±10%, 150mA
Sposób podłączenia rozszerzenie lokalne
Typ rozszerzenia lewe
Wymiary (mm) 25×100×99,5
Certyfikaty CE
Kanały wejść analogowych 2
Zakres wejścia napięciowego 0–5 V, 0–10 V (impedancja ok. 10 kΩ)
Maksymalny zakres wejściowy -0,5~15V
Zakres wartości cyfrowej (wyjście) 0~4095(AD) -1000~5000(temperatura)
Rozdzielczość 1/4095(12Bit)(AD) 0,1°C (temperatura)
Dokładność całkowita ±1% (AD) ±0,8%(temperatura)
Czas przetwarzania 10ms (wszystkie kanałów)
Typ czujnika PT100 platinum thermistor
Zakres temperatur -100~500°C
Kanały pomiaru temperatury 2

Informacje dodatkowe

Waga 0,1 kg
Wymiary 100 × 25 × 100 mm
Funkcja

analogowy

Model XD-2AD2PT-V-ED · 51 plikow z aktualnej dokumentacji producenta

Instrukcje
Karty katalogowe
Dokumentacja techniczna
Katalogi
Poradniki
Certyfikaty i deklaracje
Oprogramowanie i pliki konfiguracyjne
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje XD-2AD2PT-V-ED — moduł analogowo-temperaturowy”

Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:

Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

Podobne produkty

Inne modele w serii Moduły XD — do XSDH (compact)

Ten model (XD-2AD2PT-V-ED) to wykonanie o parametrach: funkcja analogowy. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

XD-1TC-ED · XD-2AD2DA-A-ED · XD-2AD2DA-V-ED · XD-2AD2PT-A-ED · XD-2PT2DA-A-ED · XD-2PT2DA-V-ED · XD-4AD-A-ED · XD-4AD-V-ED · XD-4DA-A-ED · XD-4DA-V-ED · XD-4GBOXL-ED · XD-4PT-ED · XD-COBOX-ED · XD-E12AD-V · XD-E16PX · XD-E16PX16YR-C · XD-E16PX16YR-E · XD-E16PX16YT-C · XD-E16PX16YT-E · XD-E16X · XD-E16X16YR-C · XD-E16X16YR-E · XD-E16X16YT-C · XD-E16X16YT-E · XD-E16YR · XD-E16YT · XD-E1WT-C · XD-E1WT-D · XD-E2AD2PT2DA · XD-E2DA · XD-E2TC-P · XD-E2WT-C · XD-E2WT-D · XD-E32PX-C · XD-E32PX-E · XD-E32X-C · XD-E32X-E · XD-E32YR-C · XD-E32YR-E · XD-E32YT-C · XD-E32YT-E · XD-E3AD4PT2DA · XD-E4AD · XD-E4AD2DA · XD-E4DA · XD-E4DA-H · XD-E4PT3-P · XD-E4SSI · XD-E4WT-C · XD-E4WT-D · XD-E6PT-P · XD-E6TC-P · XD-E6TC-P-H · XD-E8AD · XD-E8AD-A · XD-E8AD-V · XD-E8PX · XD-E8PX8YR · XD-E8PX8YT

Zobacz całą serię Moduły XD — do XSDH (compact)

Najczęściej zadawane pytania

Jaki jest termin realizacji dla XD-2AD2PT-V-ED?

Dla tego symbolu podajemy termin: ok. 3 tygodnie (zamówienie u producenta). Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

W czym programuje się XD-2AD2PT-V-ED?

W bezpłatnym środowisku narzędziowym Xinje, które udostępniamy w dziale Do pobrania razem z instrukcjami — bez licencji i klucza sprzętowego. Program przenosi się do sterownika kablem USB lub przez sieć, zależnie od wykonania.

Czy do XD-2AD2PT-V-ED dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik z Białegostoku, do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
