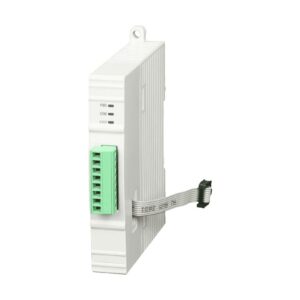

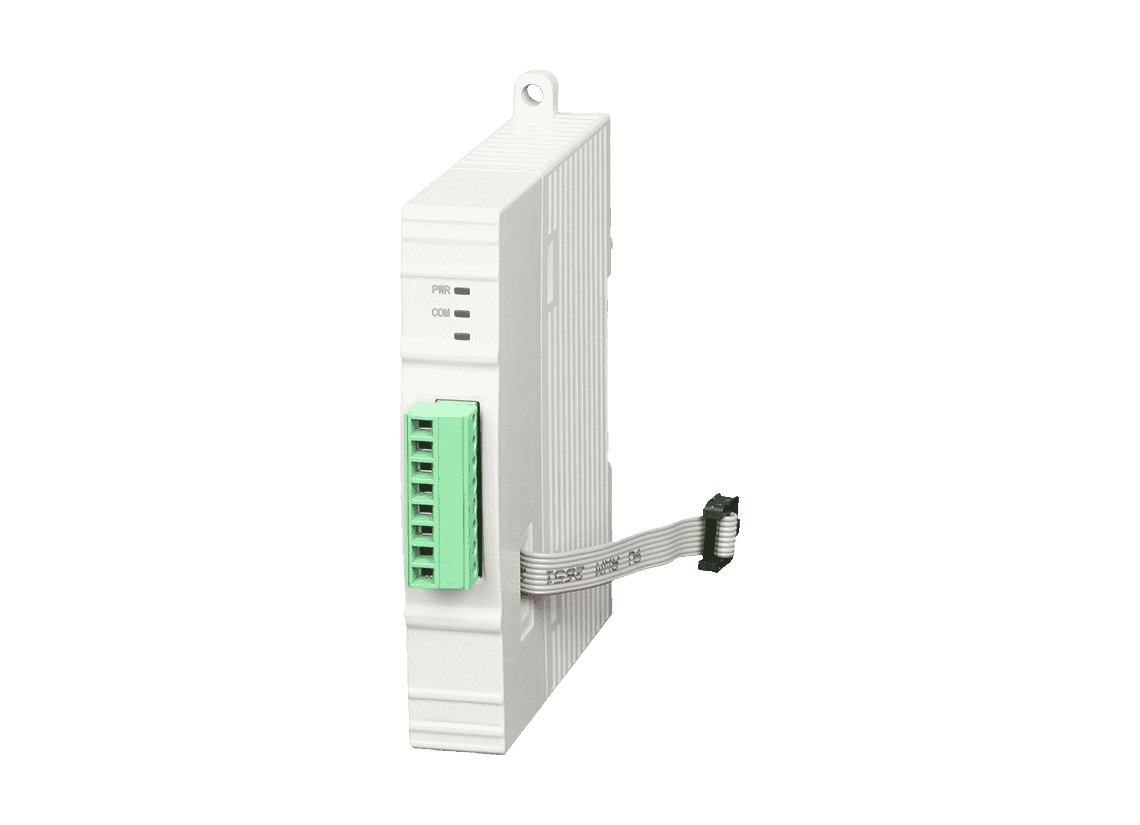

Zdjęcie poglądowe — przedstawia serię, nie konkretny egzemplarz. Parametry w tabeli poniżej dotyczą wyłącznie modelu XD-2PT2DA-A-ED.
Xinje XD-2PT2DA-A-ED — moduł analogowo-temperaturowy
213,84 zł
Moduł rozszerzeń Xinje XD-2PT2DA-A-ED — wyjścia analogowe + pomiar temperatury (RTD), zakres -1000~5000(temp.), rozdzielczość 1/1023(10Bit)(wyj. analog.) 0,1°C (temp.), montowany z lewej strony jednostki centralnej, zasilanie 24 VDC±10%, 150mA.
Opis
Moduł rozszerzeń Xinje XD-2PT2DA-A-ED — funkcja analogowy.
Płaska zabudowa z lewej strony sterownika
Oprócz modułów prawych sterowniki XD przyjmują jeden moduł ED z lewej strony (seria XDH wyłącznie moduł NES). Płaska konstrukcja zajmuje minimum miejsca, oferując przetwarzanie A/D i D/A, pomiar temperatury oraz rozszerzenia komunikacyjne.
- lewe ED
- XD
Specyfikacja modułu
| Zasilanie | DC24V±10%, 150mA |
|---|---|
| Sposób podłączenia | rozszerzenie lokalne |
| Typ rozszerzenia | lewe |
| Wymiary (mm) | 25×100×99,5 |
| Certyfikaty | CE |
| Kanały wyjść analogowych | 2 |
| Zakres wyjścia prądowego | 0~20mA, 4~20mA (zewnętrzna rezystancja obciążenia poniżej 300 Ω) |
| Zakres wartości cyfrowej (wejście) | 0~1023(DA) |
| Zakres wartości cyfrowej (wyjście) | -1000~5000(temperatura) |
| Rozdzielczość | 1/1023(10Bit)(DA) 0,1℃ (temperatura) |
| Dokładność całkowita | ±1%(DA) ±0,8%(temperatura) |
| Czas przetwarzania | 10ms (wszystkie kanałów) |
| Typ czujnika | PT100 platinum thermistor |
| Zakres temperatur | -100~500℃ |
| Kanały pomiaru temperatury | 2 |
Informacje dodatkowe
| Funkcja | analogowy |
|---|
Dokumentacja
- XD 4AD V ED fast manual Skrocona instrukcja
- XD 4AD A ED fast manual Skrocona instrukcja
- XD 2AD2PT V ED fast manual Skrocona instrukcja
- XD 2AD2PT A ED fast manual Skrocona instrukcja
- XD 2AD2DA V ED fast manual Skrocona instrukcja
- XD 2AD2DA A ED fast manual Skrocona instrukcja
- XD 4DA V ED fast manual Skrocona instrukcja
- XD 4DA A ED fast manual Skrocona instrukcja
- XD 2PT2DA V ED fast manual Skrocona instrukcja
- XD 2PT2DA A ED fast manual Skrocona instrukcja
- XD COBOX ED fast manual 1 Skrocona instrukcja
- XD NES ED fast manual Skrocona instrukcja
- XD 4GBOX ED fast manual Skrocona instrukcja
Dokumentacja producenta (Xinje). Pliki otwieraja sie w nowej karcie.
