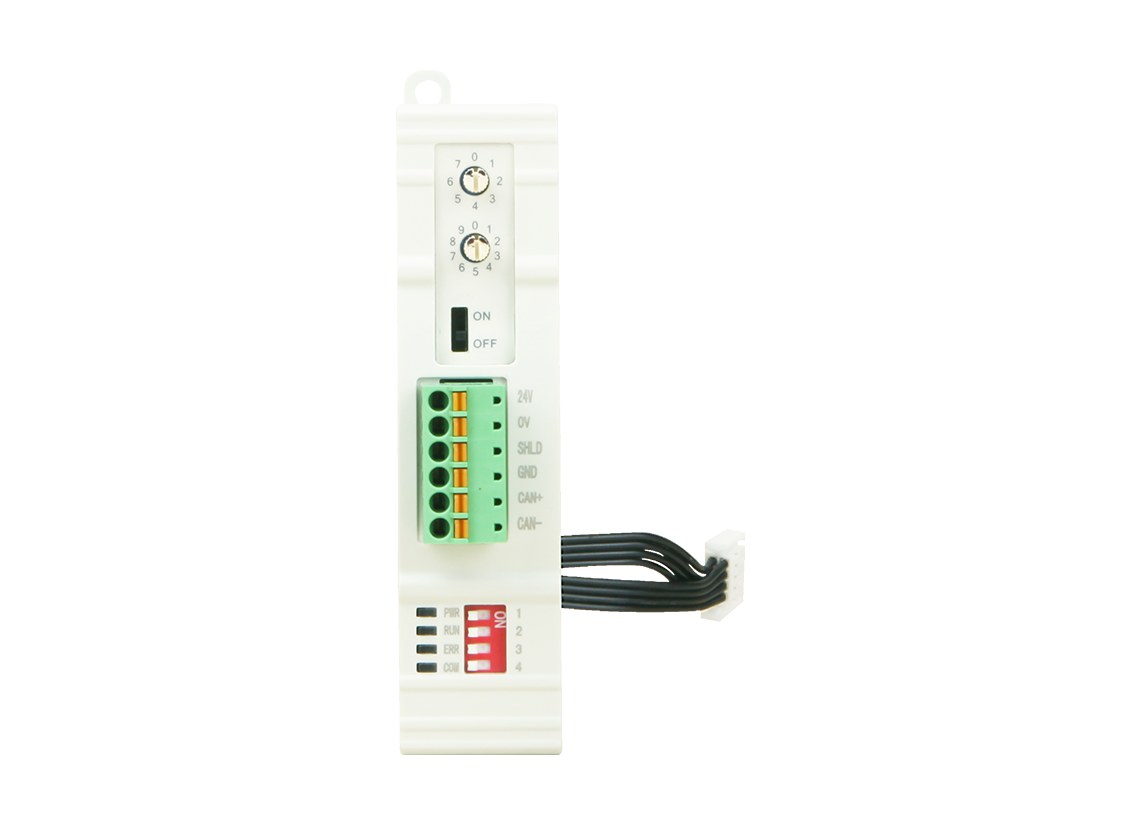

Xinje XD-1TC-ED — moduł temperaturowy

Moduł rozszerzeń ED do sterowników PLC Xinje serii XD – montaż z lewej strony jednostki
Moduł rozszerzeń ED do sterowników PLC Xinje serii XD – montaż z lewej strony jednostki

Xinje XD-1TC-ED — moduł temperaturowy

249,48 zł nettobrutto 306,86 zł (23% VAT)

Moduł rozszerzeń Xinje XD-1TC-ED — 1 kanał pomiaru temperatury, rozdzielczość 0,1°C, montowany z lewej strony jednostki centralnej, zasilanie 24 VDC±10%, 50mA.

Termin realizacji ok. 3 tygodnie (zamówienie u producenta)

SKU: XD-1TC-ED Kategorie: ,
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@automation.net.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Moduł rozszerzeń Xinje XD-1TC-ED — funkcja temperaturowy.

Płaska zabudowa z lewej strony sterownika

Oprócz modułów prawych sterowniki XD przyjmują jeden moduł ED z lewej strony (seria XDH wyłącznie moduł NES). Płaska konstrukcja zajmuje minimum miejsca, oferując przetwarzanie A/D i D/A, pomiar temperatury oraz rozszerzenia komunikacyjne.

  • lewe ED
  • XD

Specyfikacja modułu

Zasilanie DC24V±10%, 50mA
Sposób podłączenia rozszerzenie lokalne
Typ rozszerzenia lewe
Wymiary (mm) 25×100×99,5
Certyfikaty CE
Liczba kanałów 1
Zakres wartości cyfrowej (wyjście) wartość min. temperatury × 10 … wartość maks. temperatury × 10 (np. dla termopary typu K zakres wartości cyfrowej wynosi −2000…13000)
Rozdzielczość 0,1°C
Dokładność całkowita 1% (względem wartości maks.)
Czas przetwarzania 80ms/1 kanał
Typ czujnika K. S, E, N, B, T, J, R typu termopary
Zakres temperatur typ K: −200,0…1300,0 °C; typ S: −50,0…1700,0 °C; typ E: −200,0…1000,0 °C; typ N: −200,0…1300,0 °C; typ B: 250,0…1700,0 °C; typ T: −200,0…400,0 °C; typ J: −200,0…1200,0 °C; typ R: −50,0…1700,0 °C

Informacje dodatkowe

Waga 0,1 kg
Wymiary 100 × 25 × 100 mm
Funkcja

temperaturowy

Model XD-1TC-ED · 51 plikow z aktualnej dokumentacji producenta

Instrukcje
Karty katalogowe
Dokumentacja techniczna
Katalogi
Poradniki
Certyfikaty i deklaracje
Oprogramowanie i pliki konfiguracyjne
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje XD-1TC-ED — moduł temperaturowy”

Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:

Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

Podobne produkty

Inne modele w serii Moduły XD — do XSDH (compact)

Ten model (XD-1TC-ED) to wykonanie o parametrach: funkcja temperaturowy. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

XD-2AD2DA-A-ED · XD-2AD2DA-V-ED · XD-2AD2PT-A-ED · XD-2AD2PT-V-ED · XD-2PT2DA-A-ED · XD-2PT2DA-V-ED · XD-4AD-A-ED · XD-4AD-V-ED · XD-4DA-A-ED · XD-4DA-V-ED · XD-4GBOXL-ED · XD-4PT-ED · XD-COBOX-ED · XD-E12AD-V · XD-E16PX · XD-E16PX16YR-C · XD-E16PX16YR-E · XD-E16PX16YT-C · XD-E16PX16YT-E · XD-E16X · XD-E16X16YR-C · XD-E16X16YR-E · XD-E16X16YT-C · XD-E16X16YT-E · XD-E16YR · XD-E16YT · XD-E1WT-C · XD-E1WT-D · XD-E2AD2PT2DA · XD-E2DA · XD-E2TC-P · XD-E2WT-C · XD-E2WT-D · XD-E32PX-C · XD-E32PX-E · XD-E32X-C · XD-E32X-E · XD-E32YR-C · XD-E32YR-E · XD-E32YT-C · XD-E32YT-E · XD-E3AD4PT2DA · XD-E4AD · XD-E4AD2DA · XD-E4DA · XD-E4DA-H · XD-E4PT3-P · XD-E4SSI · XD-E4WT-C · XD-E4WT-D · XD-E6PT-P · XD-E6TC-P · XD-E6TC-P-H · XD-E8AD · XD-E8AD-A · XD-E8AD-V · XD-E8PX · XD-E8PX8YR · XD-E8PX8YT

Zobacz całą serię Moduły XD — do XSDH (compact)

Najczęściej zadawane pytania

Jaki jest termin realizacji dla XD-1TC-ED?

Dla tego symbolu podajemy termin: ok. 3 tygodnie (zamówienie u producenta). Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

W czym programuje się XD-1TC-ED?

W bezpłatnym środowisku narzędziowym Xinje, które udostępniamy w dziale Do pobrania razem z instrukcjami — bez licencji i klucza sprzętowego. Program przenosi się do sterownika kablem USB lub przez sieć, zależnie od wykonania.

Czy do XD-1TC-ED dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik z Białegostoku, do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
