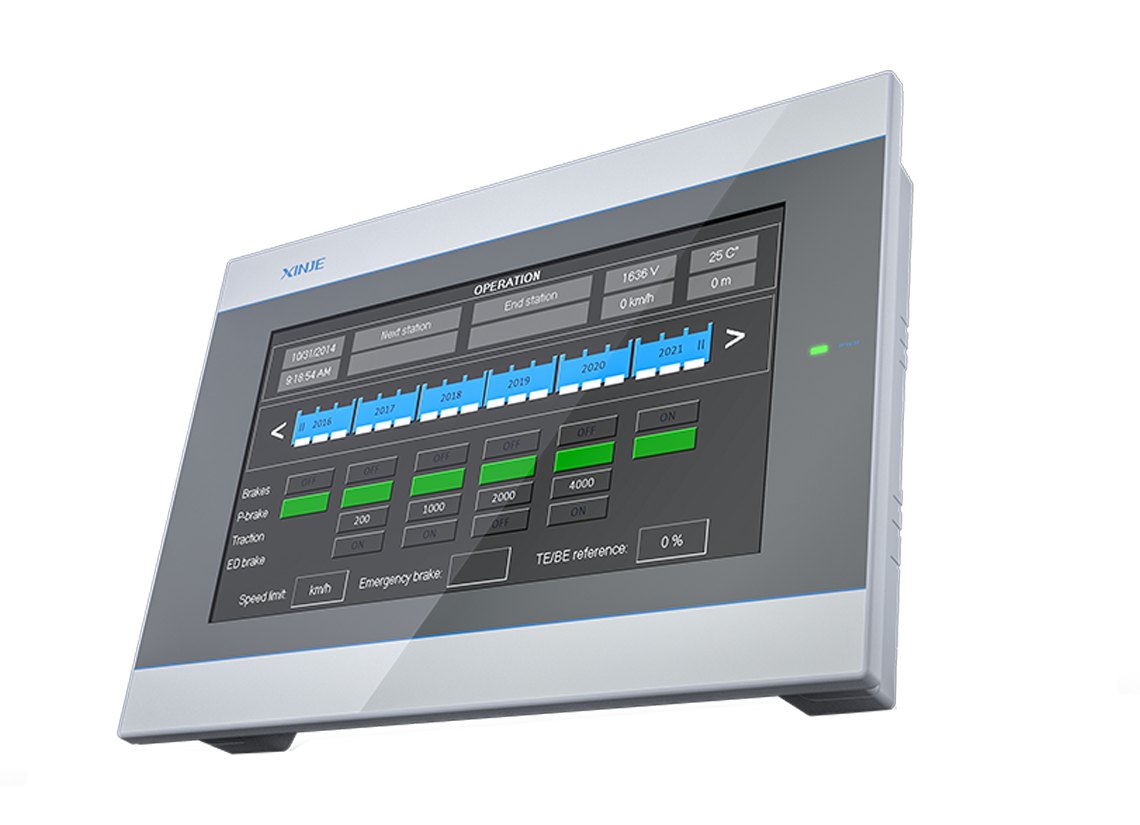

Panel operatorski HMI Xinje serii TS5 – dotykowy wyświetlacz z chmurą i zdalnym dostępem IoT
Xinje TS5D-1500-4G — panel HMI 15,6″, 1920×1080 - obrazek 3
Xinje TS5D-1500-4G — panel HMI 15,6″, 1920×1080 - obrazek 4
Panel operatorski HMI Xinje serii TS5 – dotykowy wyświetlacz z chmurą i zdalnym dostępem IoT
Xinje TS5D-1500-4G — panel HMI 15,6″, 1920×1080 - obrazek 6
TS5D-1500-4G

Xinje TS5D-1500-4G — panel HMI 15,6″, 1920×1080

na zapytanie

Panel HMI Xinje TS5D-1500-4G — ekran 15,6″, wyświetlacz kolorowy, z Ethernetem.

SKU: TS5D-1500-4G Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@xinje.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

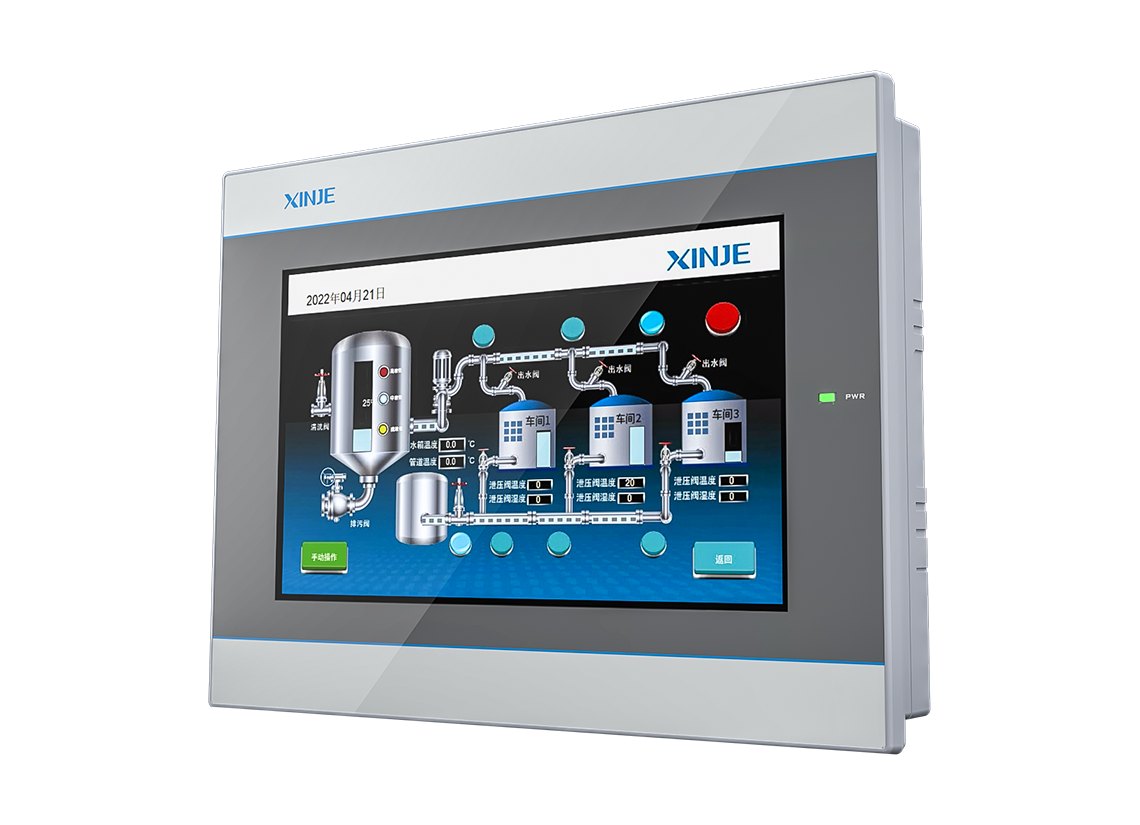

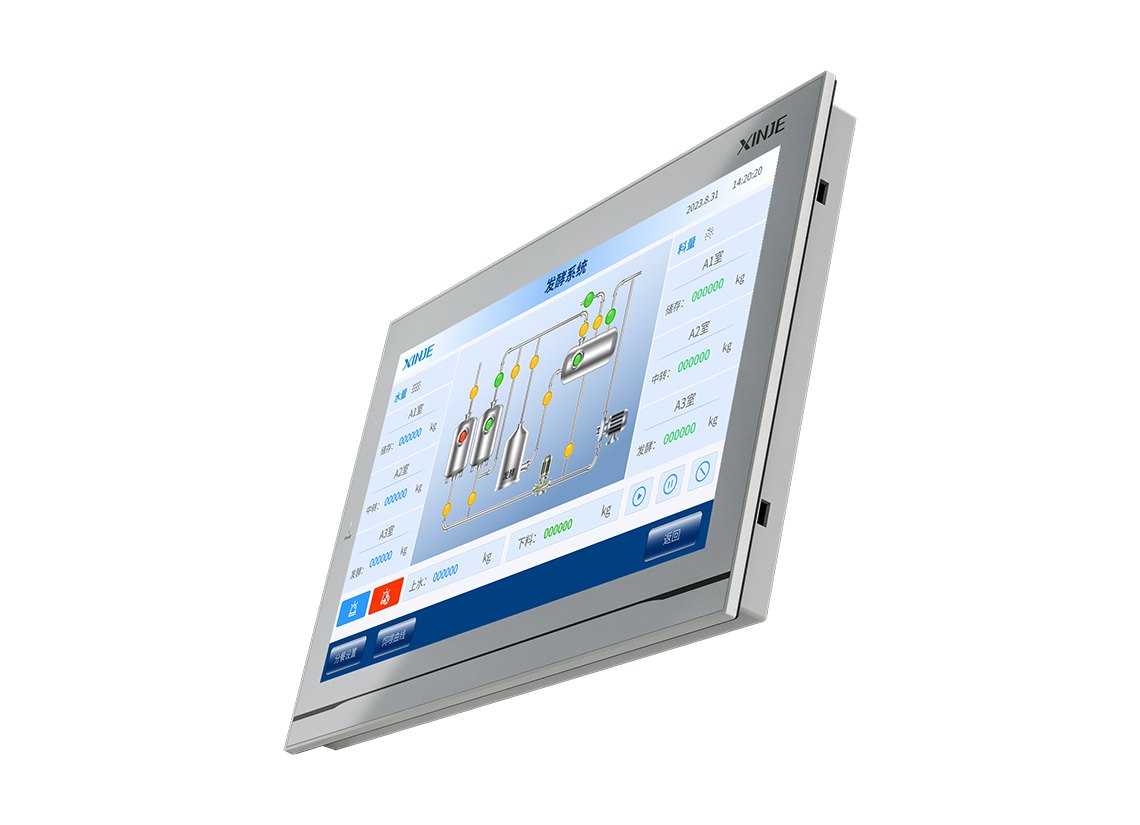

Panel HMI Xinje TS5D-1500-4G — ekran 15,6″, wyświetlacz kolorowy, z Ethernetem.

Zdalny dostęp i IoT — produkcja na wyciągnięcie ręki

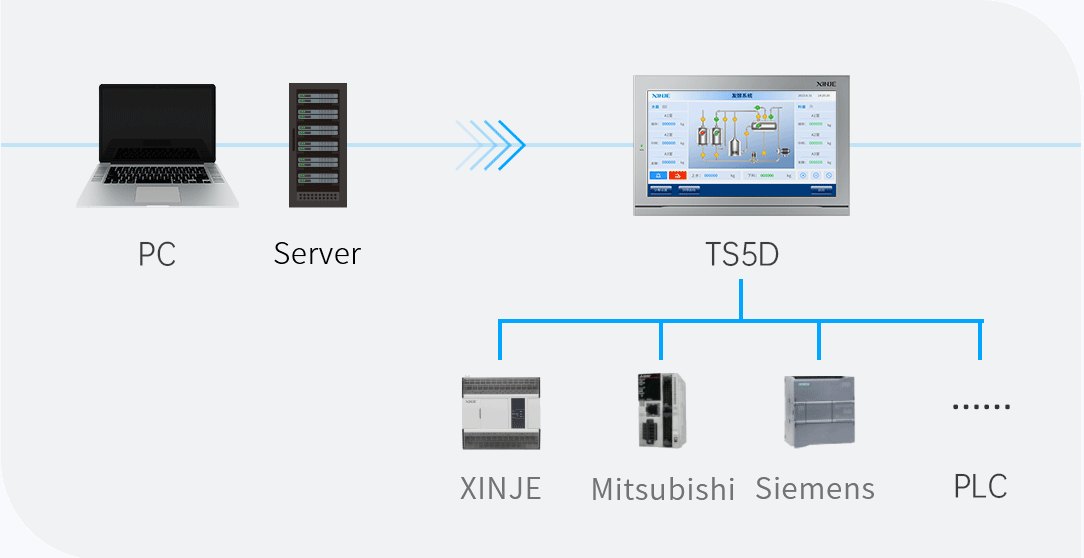

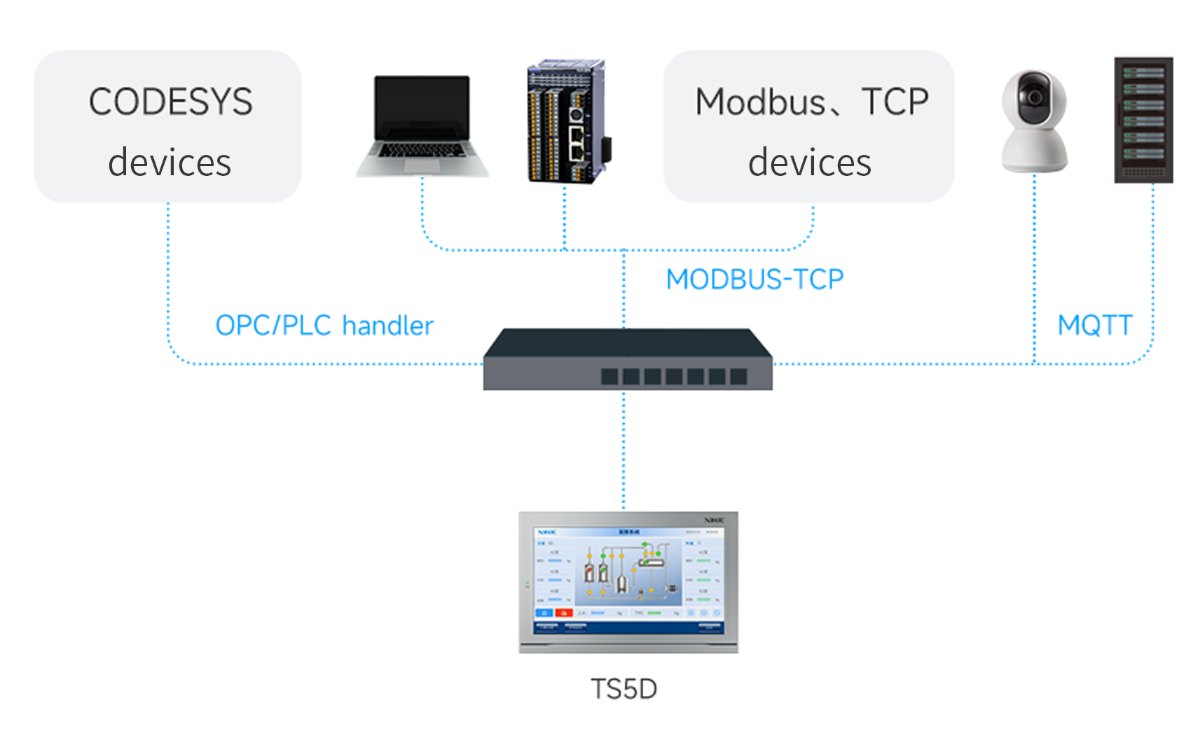

Panele HMI serii TS5 z funkcjami IoT: zdalne utrzymanie ruchu, podgląd z wielu urządzeń i szybka wymiana danych IT/OT. Procesor ARM Cortex-A7 1,0–1,2 GHz i 256 MB pamięci; sieć bezprzewodowa WiFi lub 4G bez dodatkowej bramki, integracja z chmurą XINJE Cloud, protokoły MQTT, TCP/IP i OPC UA, pulpit zdalny VNC oraz zdalna transparentna transmisja programów PLC przez Ethernet/4G/WiFi.

  • Cortex-A7 1,0–1,2 GHz, 256 MB

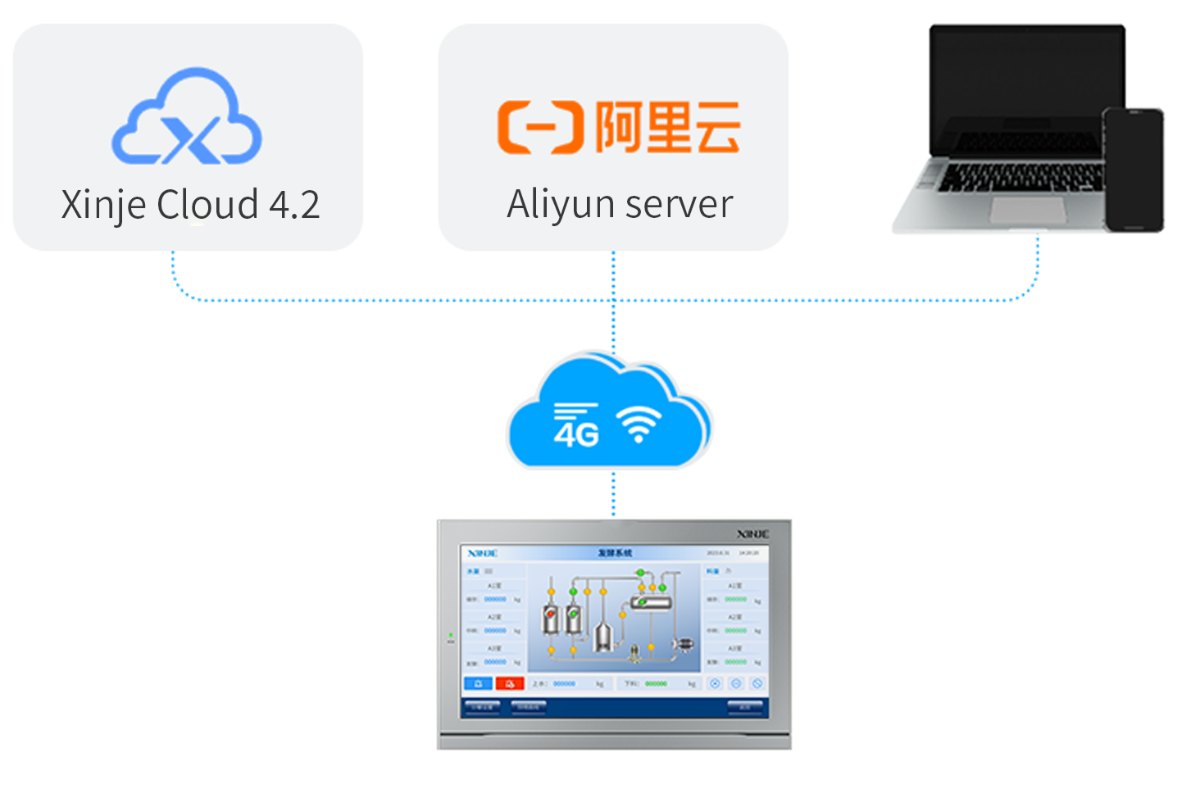

  • WiFi/4G bez bramki

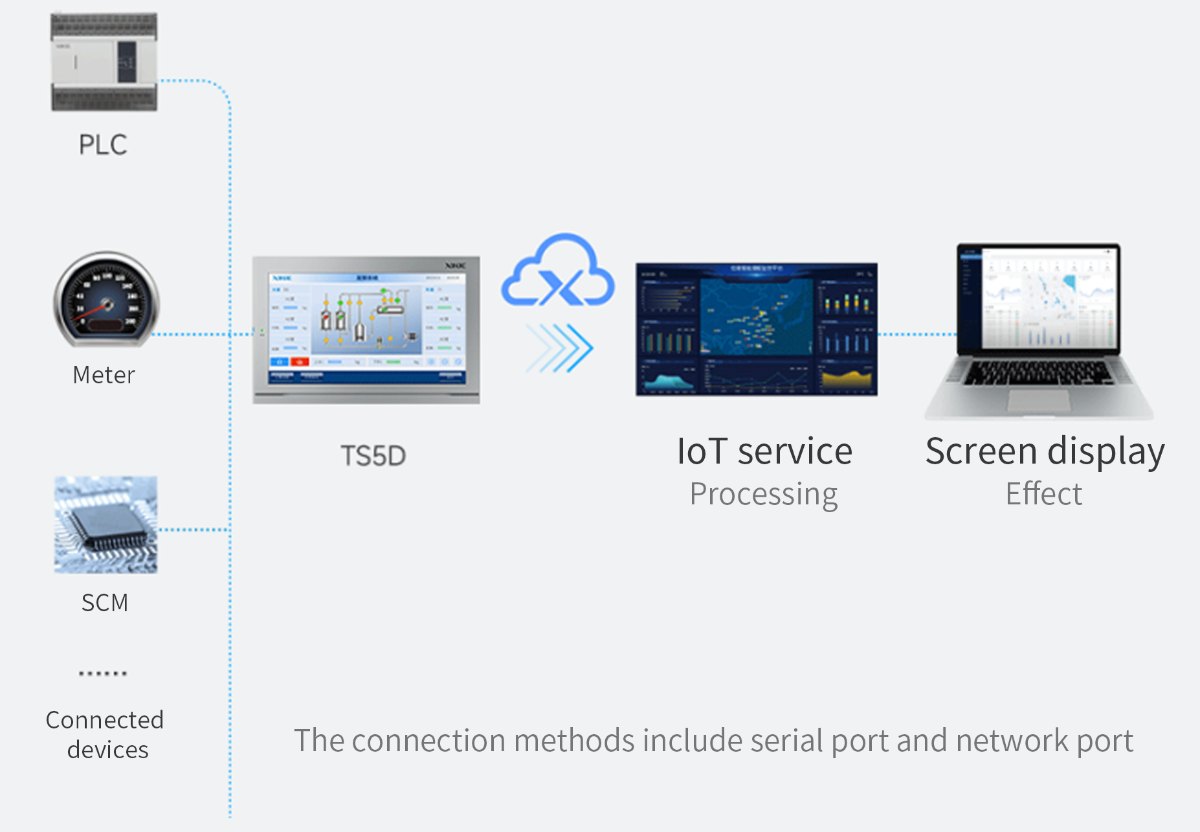

  • XINJE Cloud: monitoring, alarmy, dane

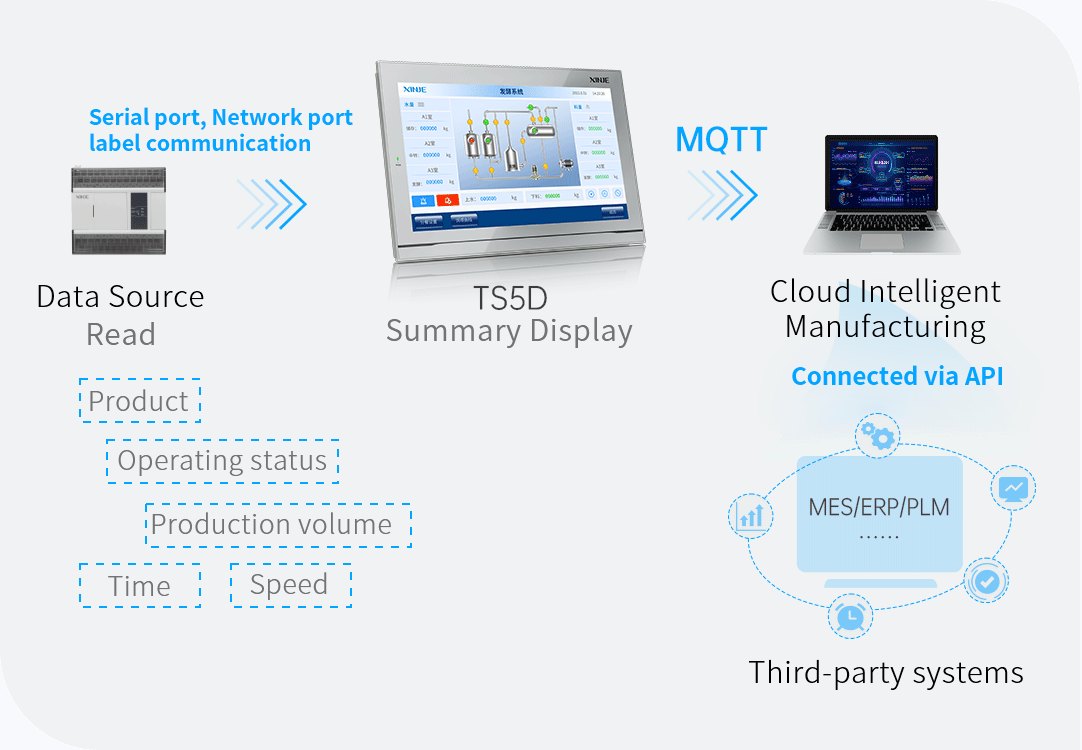

  • MQTT, TCP/IP, OPC UA

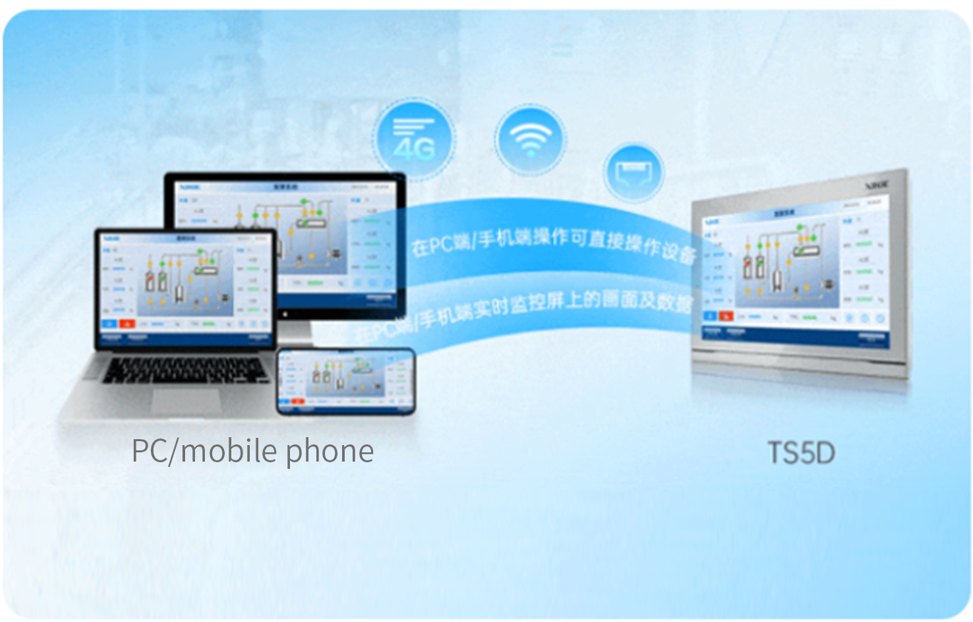

  • VNC — podgląd i sterowanie z PC/telefonu

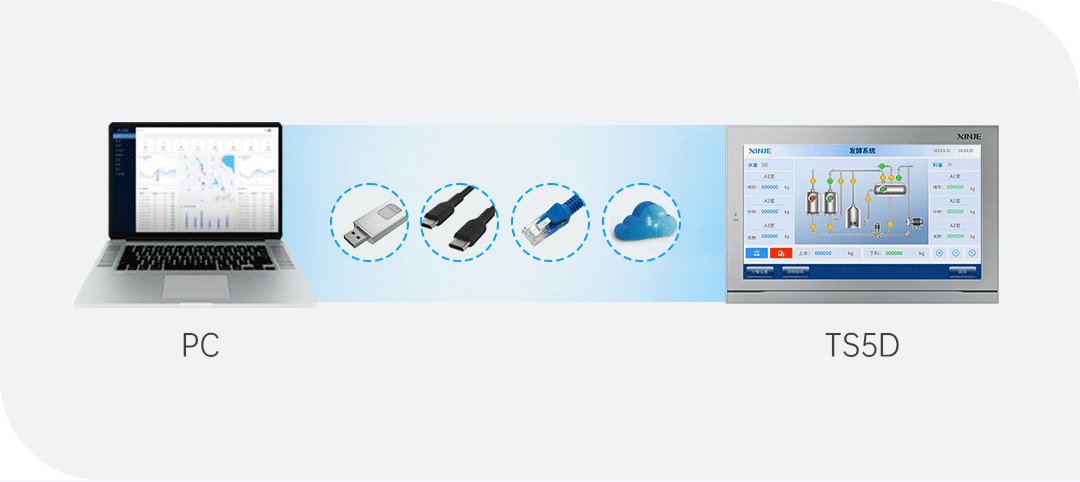

  • wgrywanie programów: Type-C, USB, LAN, zdalnie

Specyfikacja panelu

Przekątna 15,6″
Rozdzielczość 1920×1080
Wyświetlacz wyświetlacz TFT LCD, podświetlenie LED
Liczba kolorów 16,77 mln kolorów
Jasność 250cd/m²
Typ panelu dotykowego rezystancyjny panel dotykowy 4-przewodowy
Procesor Cortex-A7 dwurdzeniowy 1,2GHz
Pamięć 256MB
Oprogramowanie TouchWin Pro (narzędzie projektowe)
Porty szeregowe COM1: RS232/RS485; COM2: RS232/RS485/RS422
Porty USB USB-A ×1 (port USB); Type-C ×1 (port USB do programowania)
Port Ethernet standardowo RJ45 ×2 (10/100 Mb/s, autonegocjacja)
Audio φ 3,5 coaxial audio plug
Video Interface
4G 4G pełna obsługa sieci LTE-FDD (Mbps): 10 (pobieranie)/5 (wysyłanie)
Zasilanie DC 24 V (zakres 22–26 V)
Pobór prądu 420mA
Dop. zanik zasilania poniżej 10 ms (rzeczywisty zanik zasilania poniżej 1 s)
Wytrzymałość napięciowa izolacji AC 1000 V, 10 mA, poniżej 1 minuty (między sygnałem a masą)
Rezystancja izolacji DC500V, min. 10 MΩ
Temperatura pracy 0-50°C
Temperatura składowania -10-60°C
Wilgotność pracy 10–90% RH (bez kondensacji)
Odporność na zakłócenia zakłócenia napięciowe 1500 Vp-p, szerokość impulsu 1 µs, 1 minuta
Atmosfera atmosfera bez gazów korozyjnych
Chłodzenie Chłodzenie naturalne (konwekcyjne)
Stopień ochrony IP panel czołowy IP65
Materiał obudowy Aluminum alloy
Wymiary zewn. (mm) 396,0×259,0×39,0
Wycięcie montażowe (mm) 384,0×247,0(±0,5)
Certyfikaty CE

Informacje dodatkowe

Waga 3 kg
Wymiary 259 × 396 × 39 mm
Przekątna

15,6"
Kolor

kolorowy
z Ethernet

tak
Bezprzewodowe

4G
Porty Ethernet

2
Porty szeregowe

RS232/RS485 + RS232/RS422/RS485
Standard COM

RS232, RS422, RS485
USB

USB-A, USB-C

Model TS5D-1500-4G · 20 plikow z aktualnej dokumentacji producenta

Instrukcje
Rysunki CAD i modele 3D
Certyfikaty i deklaracje
Oprogramowanie i pliki konfiguracyjne
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje TS5D-1500-4G — panel HMI 15,6″, 1920×1080”

Do projektu

Pliki do projektu elektrycznego serii TS5D. Linki prowadzą do kopii plików producenta zapisanych na xinje.pl (a gdy kopii jeszcze nie ma — na serwer producenta); przy każdym rozmiar i dzień, w którym sprawdziliśmy, że plik jest dostępny.

Pliki ECAD wszystkich serii →

Certyfikaty i deklaracje

Dokumenty producenta dla rodziny TS5D. Linki prowadzą do kopii plików producenta zapisanych na xinje.pl (a gdy kopii jeszcze nie ma — na serwer producenta); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.

  • Certyfikaty badań (jednostka niezależna / laboratorium)Certyfikat badania — UDEM nr M.2024.206.C102060HMI-24V-CE-UDEM.zip ZIP · 103 kB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026Certyfikat badania — ZHT Lab nr ZHT-240529036C (EMC), ZHT-240529037C (LVD)TS Series etc.-CE.zip ZIP · 10,3 MB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026
  • Deklaracja zgodności UE (producent)na życzenie — napisz do inżyniera

Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.

Certyfikaty wszystkich serii →

Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:

Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

Podobne produkty

Inne modele w serii TS5 — IoT

Ten model (TS5D-1500-4G) to wykonanie o parametrach: przekątna 15,6"; kolor kolorowy; z ethernet tak; bezprzewodowe 4G; porty ethernet 2. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

TS5-1000-4G · TS5-1000-E · TS5-1000-W · TS5-700-4G · TS5-700-E · TS5-700-W · TS5D-1500-E2 · TS5D-1500-W

Zobacz całą serię TS5 — IoT

Najczęściej zadawane pytania

Jaki jest termin realizacji dla TS5D-1500-4G?

Dla tego symbolu podajemy termin: ok. 2 tyg. (zamówienie u producenta). Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

Czy TS5D-1500-4G połączy się ze sterownikiem innej marki?

Tak. Panel ma gotowe sterowniki protokołów wielu marek, w tym Modbus RTU po porcie szeregowym, a wykonania z portem Ethernet także Modbus TCP, więc współpracuje z większością popularnych sterowników. Porty danego modelu podaje karta produktu; przy nietypowym sterowniku warto potwierdzić zgodność przed zakupem.

Czy do TS5D-1500-4G dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik z siedzibą w Grabówce (magazyn, warsztat i odbiór osobisty w Białymstoku). Do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
