Xinje TS2-400-E — panel HMI 4,3″, 480×272

Xinje TS2-400-E — panel HMI 4,3″, 480×272

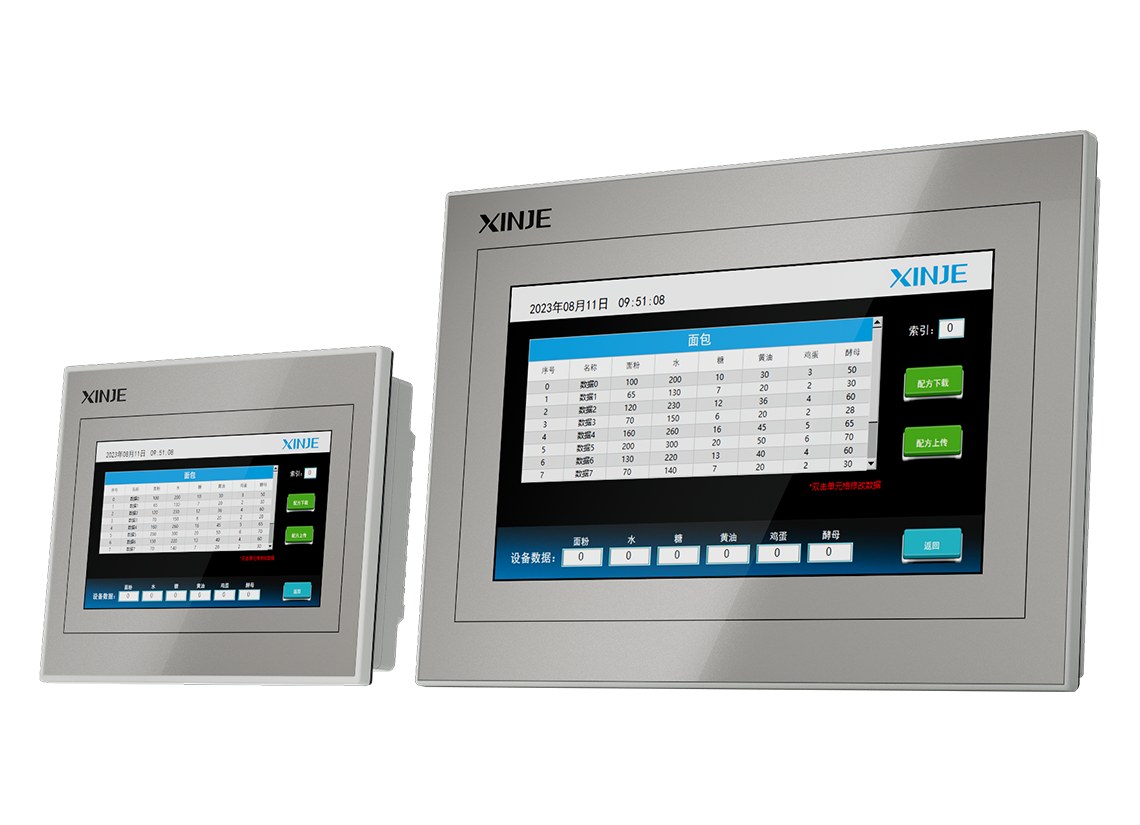

Panel operatorski HMI Xinje serii TS2 – ekonomiczny dotykowy wyświetlacz do maszyn
Xinje TS2-400-E — panel HMI 4,3″, 480×272 - obrazek 3
Panel operatorski HMI Xinje serii TS2 – ekonomiczny dotykowy wyświetlacz do maszyn
Panel operatorski HMI Xinje serii TS2 – ekonomiczny dotykowy wyświetlacz do maszyn
Panel operatorski HMI Xinje serii TS2 – ekonomiczny dotykowy wyświetlacz do maszyn
TS2-400-E

Xinje TS2-400-E — panel HMI 4,3″, 480×272

352,80 zł netto · dla firm433,94 zł brutto · cena dla osób prywatnych

2 COM ports, COM1 port support RS232, COM2 port support RS485, 1 USB-A port, support CSV data import and export and USB disk download program.

Wysyłka w ciągu 1 dnia roboczego (towar w naszym magazynie w Polsce)

SKU: TS2-400-E Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@xinje.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Panel HMI Xinje TS2-400-E — ekran 4,3″, wyświetlacz kolorowy, z Ethernetem.

2 COM ports, COM1 port support RS232, COM2 port support RS485, 1 USB-A port, support CSV data import and export and USB disk download program. 1 Ethernet port, support MODBUS TCP protocol, and support LAN download. (Note: USB-A port and USB-B port cannot be used at the same time. The PFW storage mechanism is to store every minute.)

  • Linux
  • ekonomiczny
  • TouchWin Pro

Specyfikacja panelu

Przekątna 4,3″
Rozdzielczość 480×272
Wyświetlacz wyświetlacz TFT LCD, podświetlenie LED
Liczba kolorów 16,77 mln kolorów
Jasność 450cd/m²
Typ panelu dotykowego rezystancyjny panel dotykowy 4-przewodowy
Procesor Cortex-A7 dwurdzeniowy 1GHz
Pamięć 64MB
Oprogramowanie TouchWin Pro (narzędzie projektowe)
Porty szeregowe COM1: RS232; COM2: RS485
Porty USB USB-A*1(port USB); USB-B*1(port USB do programowania)
Port Ethernet standardowo RJ45
Zasilanie DC 24 V (zakres 22–26 V)
Pobór prądu 180mA
Temperatura pracy 0-50°C
Temperatura składowania -10-60°C
Wilgotność pracy 10–90% RH (bez kondensacji)
Atmosfera atmosfera bez gazów korozyjnych
Chłodzenie Chłodzenie naturalne (konwekcyjne)
Stopień ochrony IP panel czołowy IP65
Materiał obudowy Engineering plastics PC+ABS
Wymiary zewn. (mm) 130,3×104,3×30,5
Wycięcie montażowe (mm) 119,8×93,8(±0,5)
Certyfikaty CE

Model TS2-400-E · 24 parametrow w 9 grupach

Informacje ogólne
Certyfikaty CE
Zasilanie
Napięcie wejściowe DC24V (DC22V-DC26V)
Pobór prądu 180mA
Wejścia / wyjścia
Rozdzielczość 480*272
Komunikacja
Port szeregowy COM1: RS232; COM2: RS485
Port USB USB-A*1; USB-B*1
Port Ethernet Standard RJ45
Programowanie i pamięć
Procesor Cortex-A7 dual core 1GHz
Pamięć 64MB
Oprogramowanie narzędziowe TouchWin Pro editing tool
Falownik
Sposób chłodzenia Natural air cooling
Wyświetlacz i panel
Wyświetlacz TFT LCD display, LED backlight
Kolory 16.77 million colors
Jasność 450cd/m²
Typ panelu dotykowego Four wire resistive touch panel
Warunki pracy
Temperatura pracy 0-50 °C
Temperatura przechowywania -10-60 °C
Wilgotność pracy 10%RH-90%RH (No condensation)
Atmosfera pracy Non corrosive gas
Wymiary i obudowa
Rozmiar 4.3"
Stopień ochrony IP Front panel IP65
Materiał obudowy Engineering plastics PC+ABS
Wymiary zewnętrzne (mm) 130.3*104.3*30.5
Wymiary otworu montażowego (mm) 119.8*93.8(±0.5)

Brak parametrow pasujacych do zapytania.

Dane techniczne pochodza z dokumentacji producenta Xinje i moga ulec zmianie bez powiadomienia. W razie watpliwosci prosimy o kontakt — dobierzemy konfiguracje pod aplikacje.
Dokumentacja serii: instrukcje i pliki do pobrania.

Informacje dodatkowe

Waga 0,45 kg
Wymiary 104 × 130 × 31 mm
Przekątna

4,3"
Kolor

kolorowy
z Ethernet

tak
Bezprzewodowe

brak
Porty Ethernet

1
Standard COM

RS232, RS485
Porty szeregowe

RS232 + RS485

Model TS2-400-E · 19 plikow z aktualnej dokumentacji producenta

Instrukcje
Rysunki CAD i modele 3D
Certyfikaty i deklaracje
Oprogramowanie i pliki konfiguracyjne
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje TS2-400-E — panel HMI 4,3″, 480×272”

Do projektu

Pliki do projektu elektrycznego serii TS2. Linki prowadzą do kopii plików producenta zapisanych na xinje.pl (a gdy kopii jeszcze nie ma — na serwer producenta); przy każdym rozmiar i dzień, w którym sprawdziliśmy, że plik jest dostępny.

Pliki ECAD wszystkich serii →

Certyfikaty i deklaracje

Dokumenty producenta dla rodziny TS2. Linki prowadzą do kopii plików producenta zapisanych na xinje.pl (a gdy kopii jeszcze nie ma — na serwer producenta); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.

  • Certyfikaty badań (jednostka niezależna / laboratorium)Certyfikat badania — UDEM nr M.2024.206.C102060HMI-24V-CE-UDEM.zip ZIP · 103 kB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026Certyfikat badania — ZHT Lab nr ZHT-240529036C (EMC), ZHT-240529037C (LVD)TS Series etc.-CE.zip ZIP · 10,3 MB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026
  • Deklaracja zgodności UE (producent)na życzenie — napisz do inżyniera

Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.

Certyfikaty wszystkich serii →

Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:

Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

Podobne produkty

Inne modele w serii TS2 — ekonomiczne

Ten model (TS2-400-E) to wykonanie o parametrach: przekątna 4,3"; kolor kolorowy; z ethernet tak; bezprzewodowe brak; porty ethernet 1. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

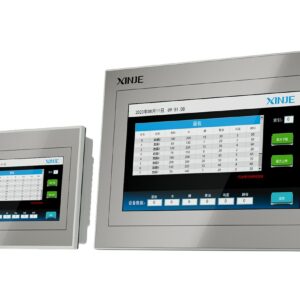

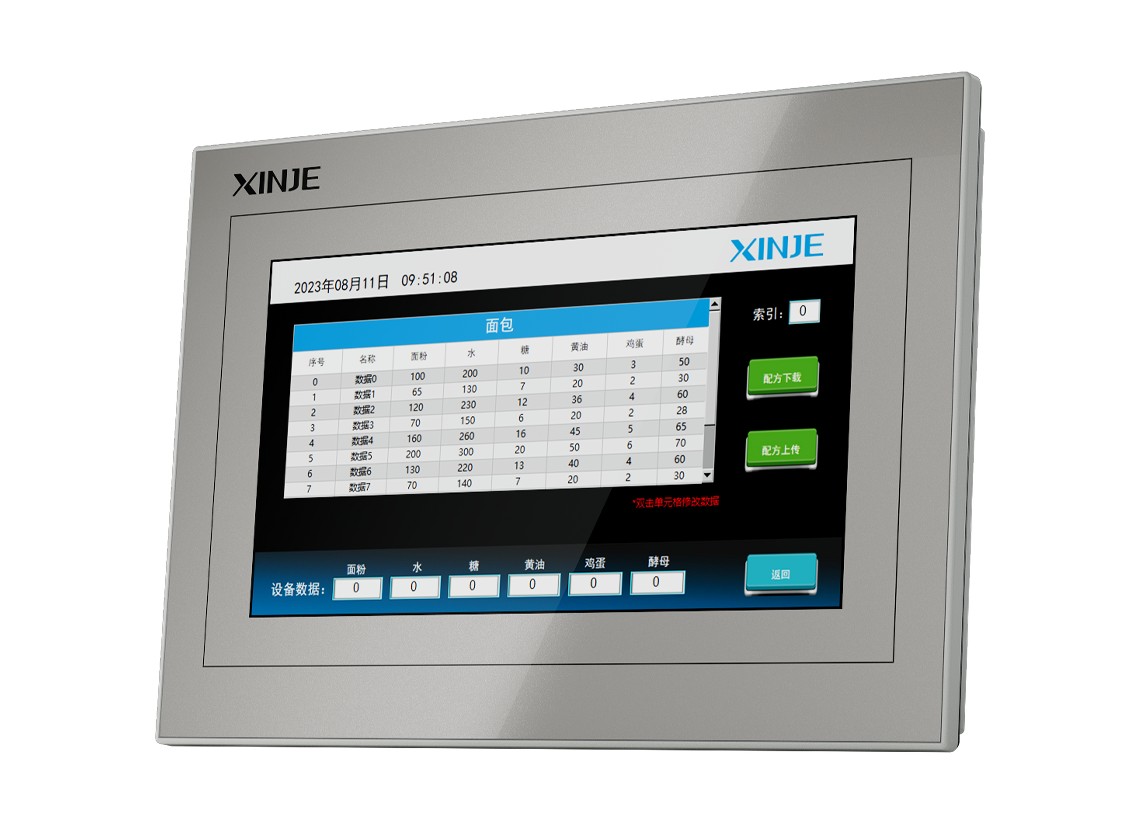

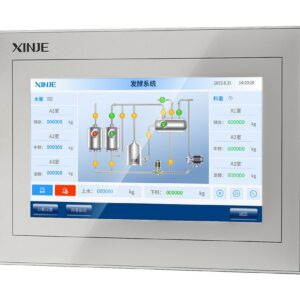

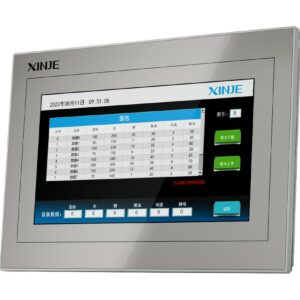

TS2-400-Z · TS2-700-E · TS2-700-Z

Zobacz całą serię TS2 — ekonomiczne

Najczęściej zadawane pytania

Jaki jest termin realizacji dla TS2-400-E?

Towar jest w naszym magazynie w Polsce, wysyłamy w 1 dzień roboczy. Przy zamówieniach od 500 zł netto (615 zł brutto) dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

W jakim programie programuje się TS2-400-E?

TS2-400-E programuje się w programie TouchWin Pro. Najnowsza wersja w spisie Do pobrania producenta to 2.3.7 (17.08.2026). Program jest do pobrania ze spisu Do pobrania producenta. Szczegóły i instrukcja pobrania: Oprogramowanie Xinje.

Czy TS2-400-E połączy się ze sterownikiem innej marki?

Tak. Panel ma gotowe sterowniki protokołów wielu marek, w tym Modbus RTU po porcie szeregowym, a wykonania z portem Ethernet także Modbus TCP, więc współpracuje z większością popularnych sterowników. Porty danego modelu podaje karta produktu; przy nietypowym sterowniku warto potwierdzić zgodność przed zakupem.

Czy do TS2-400-E dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik (adres rejestrowy: Grabówka; magazyn, warsztat i odbiór osobisty: Białystok). Do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
