Dobór panelu HMI Xinje — przekątna, porty, dostęp zdalny

Porty, przekątne i rozdzielczości z katalogu Xinje 2026 (strona przy wyniku). Panele TS programuje się w bezpłatnym TouchWin Pro, panele TG — w TouchWin. Panel ze sterownikiem w jednej obudowie: kategoria „Zintegrowane PLC+HMI”.

Jak kreator dobiera panel HMI Xinje

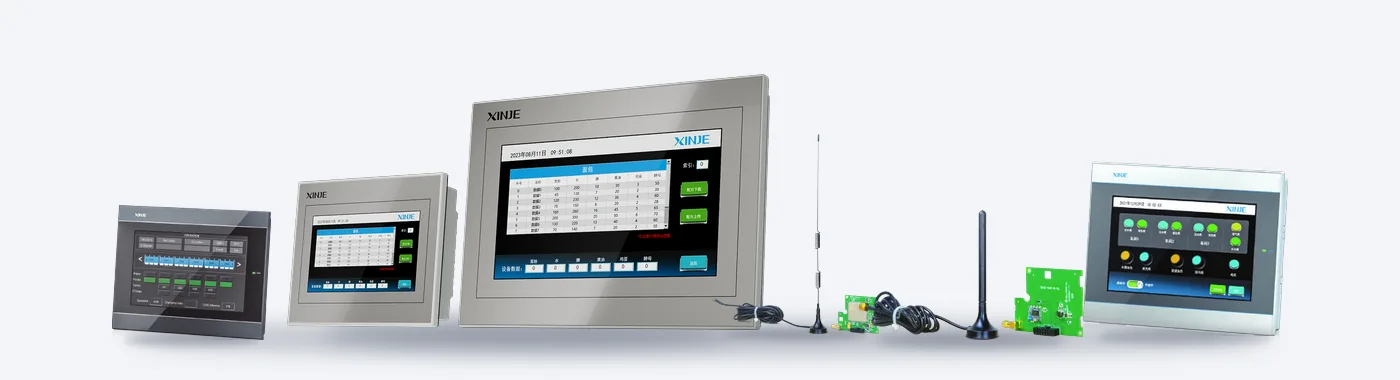

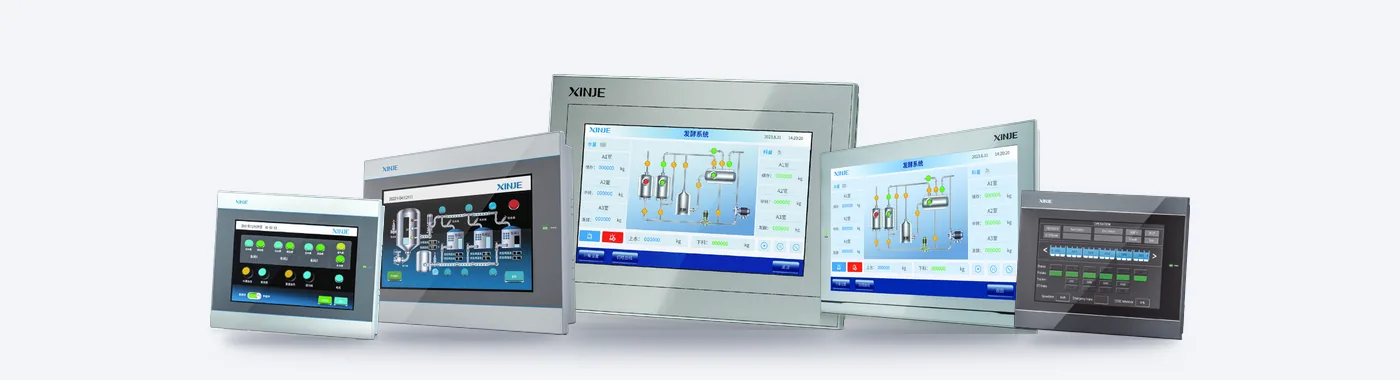

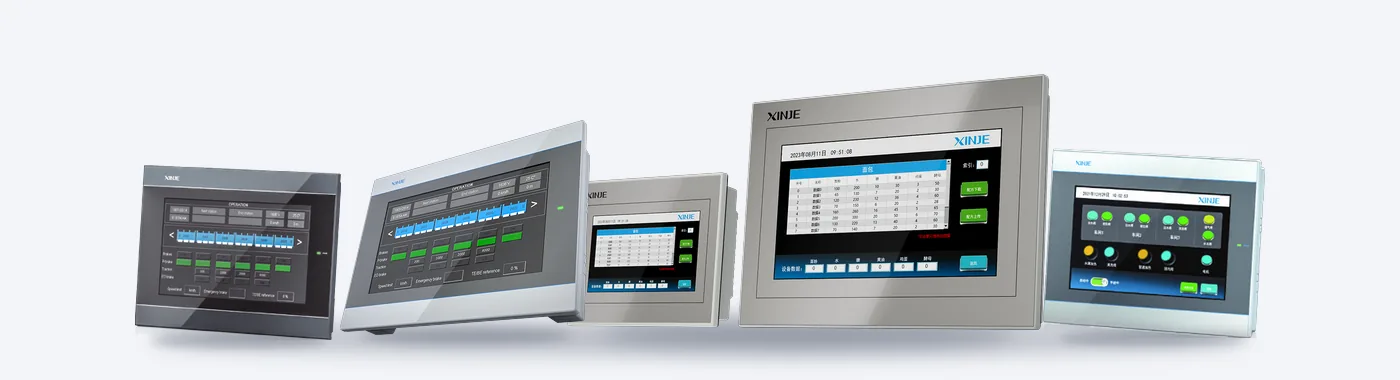

Kreator wybiera panel z katalogu Xinje 2026 według rodziny (TS2, TS3 i TS5 programuje się w TouchWin Pro, klasyczne TG w TouchWin), przekątnej ekranu (4,3; 7; 8; 10,1 lub 15,6″), portu do sterownika (RS485, RS232, RS422 lub Ethernet), liczby portów szeregowych — drugi bywa potrzebny na falownik — dostępu zdalnego przez LAN, WiFi lub 4G oraz portu USB-A na pendrive, na przykład na receptury i aktualizację projektu. WiFi i modem 4G mają tylko panele TS5 w wersjach -W i -4G.

Gdy katalog nie podaje danych o porcie, kreator nie przyjmuje, że panel go ma: taki panel nie jest proponowany, a jeśli nie ma innego, wynikiem jest „zapytaj”. Nie dobiera przewodu panel–sterownik, więc napisz, z jakim sterownikiem panel ma pracować. Panele z wbudowanym sterownikiem to osobna kategoria zintegrowane PLC+HMI.

Przykładowe konfiguracje

7″ z RS485: TS2-700-Z, TS2-700-E albo TS5-700-E.
7″ z RS485 i WiFi: TS5-700-W.
4,3″ z Ethernetem: TG465-ET (przy TS2-400-E katalog nie potwierdza portu Ethernet).

O połączeniu z PLC pisze poradnik Komunikacja PLC Xinje z panelem HMI przez Modbus RTU, a o współpracy ze sterownikami innych marek — Panel HMI Xinje do sterownika innej marki.
