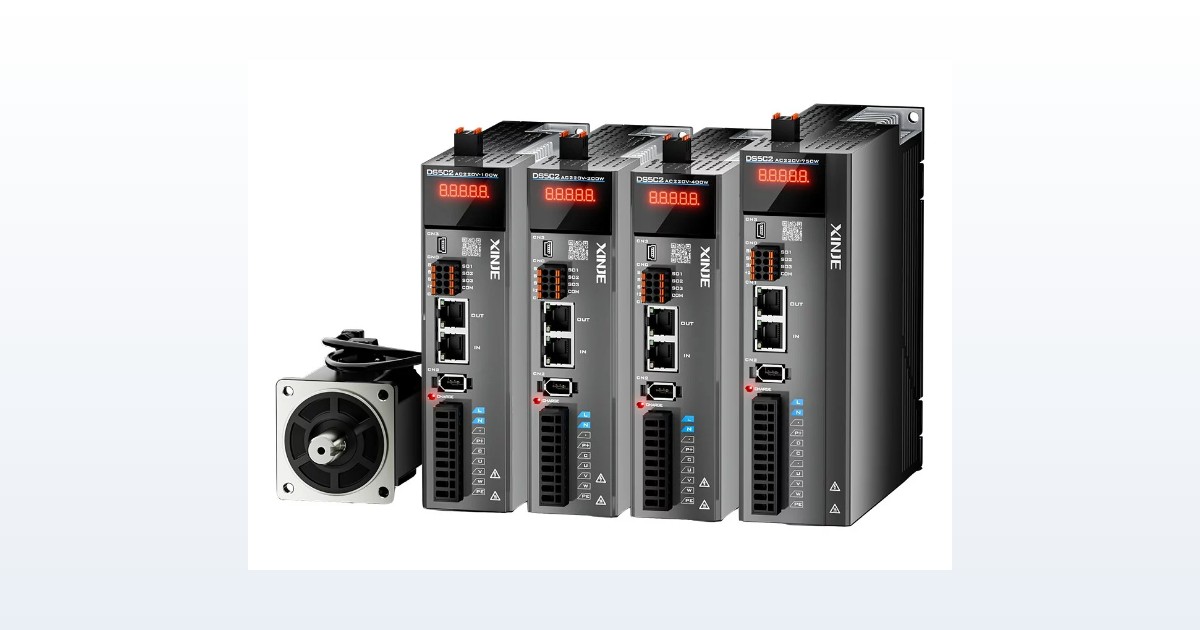

DS5C to serwonapędy Xinje z interfejsem EtherCAT, przeznaczone do maszyn wieloosiowych sterowanych z poziomu sterownika ruchu. Obejmują moce od 0,1 do 45 kW w wykonaniach jedno- i trójfazowych. To najliczniejsza rodzina napędów w naszej ofercie — siedemdziesiąt trzy wykonania.

Jak dobrać napęd z tej serii

Punktem wyjścia jest silnik, nie maszyna. Napęd dobiera się do momentu znamionowego i prędkości serwosilnika MS6, a nie do mocy obliczonej z bilansu ruchu — dopiero silnik dobiera się do aplikacji. Druga decyzja to zasilanie: wykonania jednofazowe 220 V obejmują moce do około 1,5 kW i są typowe dla maszyn pakujących, etykieciarek i małych podajników; powyżej tego zakresu pracuje się na trójfazowym 400 V.

Trzecia sprawa to interfejs. Cała seria DS5C komunikuje się przez EtherCAT, więc ma sens tylko wtedy, gdy sterownik nadrzędny obsługuje ten protokół — w ofercie Xinje robią to sterowniki serii XD z modułem ruchu. Jeżeli maszyna sterowana jest impulsowo, właściwym wyborem jest seria DS5L; przy sieci PROFINET — DS5P.

Pełna lista wykonań

Poniżej komplet wykonań. Filtry w wierszu nagłówkowym zawężają listę po serii, mocy, zasilaniu i wykonaniu, a kolumna z ceną pozwala ustawić kolejność od najniższej albo od najwyższej. Symbol katalogowy prowadzi do karty produktu z pełną specyfikacją i plikami do pobrania.
