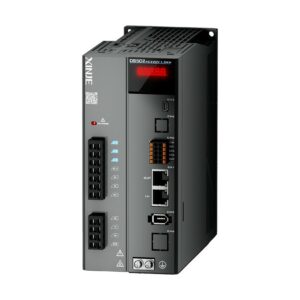

Zdjęcie poglądowe — przedstawia serię, nie konkretny egzemplarz. Parametry w tabeli poniżej dotyczą wyłącznie modelu DS5C2-22P3-PTA-FH.
Xinje DS5C2-22P3-PTA-FH — serwonapęd 1× 230 V, 2,3 kW
1 253,34 zł
Serwonapęd Xinje DS5C2-22P3-PTA-FH — moc 2,3 kW, prąd 9 A, zasilanie 230 V, zasilanie 1-fazowe, interfejs EtherCAT, wejścia cyfrowe 5, wyjścia cyfrowe 3, bez STO.
Opis
Serwonapęd Xinje DS5C2-22P3-PTA-FH — moc 2,3 kW, prąd 9 A, zasilanie 230 V, zasilanie 1-fazowe, interfejs EtherCAT, wejścia cyfrowe 5, wyjścia cyfrowe 3, bez STO.
EtherCAT: cykl <1 ms, synchronizacja 250 µs (DS5C2)
Serwonapędy z magistralą EtherCAT. DS5C1: cykl komunikacji poniżej 1 ms przy 32 osiach, dwie szybkie sondy pomiarowe, zegar rozproszony, obudowa mniejsza o 41% od poprzedniej generacji. DS5C2: pasmo pętli prędkości do 3 kHz i cykl synchronizacji 250 µs, algorytmy tłumienia rezonansów mechanicznych, hamowanie dynamiczne w standardzie, enkodery 19-bit magnetyczne i 23-bit optyczne.
- cykl komunikacji <1 ms (32 osie)
- pasmo pętli prędkości 3 kHz (DS5C2)
- tłumienie rezonansów i drgań końcówki
- hamowanie dynamiczne w standardzie
- zaciski wtykowe — szybkie okablowanie
- zdalne strojenie po sieci (DS5C1)
Parametry
| Moc (kW) | 2,3 |
|---|---|
| Zasilanie | 1-fazowe AC200~240V 50/60Hz |
| Prąd wyjściowy (A) | 9,0 |
| Hamulec dynamiczny | ✓ |
| Wejścia cyfrowe (DI) | 5 |
| Wyjścia cyfrowe (DO) | 3 |
| RS232 | ✓ |
| Magistrala | EtherCAT |
| Rozdzielczość enkodera | 19/23bit |
| Wbudowany rezystor hamowania | 50Ω80W |
| Zewnętrzny rezystor hamowania | 30–50 Ω, min. 1000 W |
| Masa (kg) | 2,28 |
Informacje dodatkowe
| Moc | 2.3 kW |
|---|---|
| Interfejs | EtherCAT |
Dokumentacja
- DS5C 220V fast manual Skrocona instrukcja
- EtherCAT slave station manual for DS5C Instrukcja
- DS3 DS5 servo software manual Oprogramowanie
- 2020 servo catalog DS5 new 1 Katalog
- DS5 catalog Katalog
Dokumentacja producenta (Xinje). Pliki otwieraja sie w nowej karcie.
