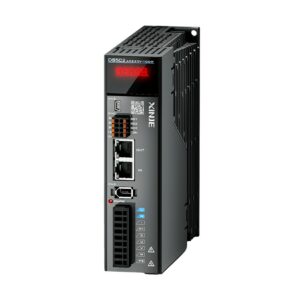

Xinje DS5C2-20P2-PTA — serwonapęd 1× 230 V, 0,2 kW
743,40 zł netto · dla firm914,38 zł brutto · cena dla osób prywatnych
Serwonapęd Xinje DS5C2-20P2-PTA — moc 0,2 kW, prąd 1,9 A, zasilanie 230 V, zasilanie 1-fazowe, interfejs EtherCAT, wejścia cyfrowe 3, wyjścia cyfrowe 3, bez STO.
Wysyłka w ciągu 10 dni roboczych
Opis
Serwonapęd Xinje DS5C2-20P2-PTA — moc 0,2 kW, prąd 1,9 A, zasilanie 230 V, zasilanie 1-fazowe, interfejs EtherCAT, wejścia cyfrowe 3, wyjścia cyfrowe 3, bez STO.
EtherCAT: cykl <1 ms, synchronizacja 250 µs (DS5C2)
Serwonapędy z magistralą EtherCAT. DS5C1: cykl komunikacji poniżej 1 ms przy 32 osiach, dwie szybkie sondy pomiarowe, zegar rozproszony, obudowa mniejsza o 41% od poprzedniej generacji. DS5C2: pasmo pętli prędkości do 3 kHz i cykl synchronizacji 250 µs, algorytmy tłumienia rezonansów mechanicznych, hamowanie dynamiczne w standardzie, enkodery 19-bit magnetyczne i 23-bit optyczne.
- cykl komunikacji <1 ms (32 osie)
- pasmo pętli prędkości 3 kHz (DS5C2)
- tłumienie rezonansów i drgań końcówki
- hamowanie dynamiczne w standardzie
- zaciski wtykowe — szybkie okablowanie
- zdalne strojenie po sieci (DS5C1)
Parametry
| Moc (kW) | 0,2 |
|---|---|
| Zasilanie | 1-fazowe AC200~240V 50/60Hz |
| Prąd wyjściowy (A) | 1,9 |
| Hamulec dynamiczny | ✓ |
| Wejścia cyfrowe (DI) | 3 |
| Wyjścia cyfrowe (DO) | 3 |
| RS232 | ✓ |
| Magistrala | EtherCAT |
| Rozdzielczość enkodera | 19/23bit |
| Zewnętrzny rezystor hamowania | 80–100 Ω, min. 200 W |
| Masa (kg) | 1,099 |
| Moc (kW) | 0.2 |
|---|---|
| Zasilanie wejściowe | Single phase AC200 ~ 240V 50/60Hz |
| Prąd wyjściowy (A) | 1.9 |
| Wejścia cyfrowe (DI) | 3 |
|---|---|
| Wyjścia cyfrowe (DO) | 3 |
| Wejścia analogowe | nie |
| RS232 | tak |
|---|---|
| RS485 | nie |
| Magistrala | EtherCAT |
| Wyjście impulsowe | nie |
|---|---|
| Wyjście impulsowe 5 V | nie |
| Wyjście impulsowe 24 V | nie |
| Hamowanie dynamiczne | tak |
|---|---|
| STO (bezpieczne odłączenie momentu) | nie |
| Pełne sprzężenie zwrotne (full closed loop) | nie |
| Sprzężenie różnicowe enkodera | nie |
| Rozdzielczość enkodera | 19/23bit |
| Wbudowany rezystor hamujący | nie |
| Zewnętrzny rezystor hamujący | 80-100Ω above 200W |
| Masa (kg) | 1.099 |
|---|
Brak parametrow pasujacych do zapytania.
Dokumentacja serii: instrukcje i pliki do pobrania.
Informacje dodatkowe
| Waga | 1,099 kg |
|---|---|
| Wymiary | 165 × 50 × 170 mm |
| Moc | 0,2 kW |
| Zasilanie | AC 200–240 V |
| Protokół | EtherCAT |
- Instrukcja serwonapędu — Xinje DS5C2 PDF Angielski
- Plik ESI EtherCAT — Xinje DS5C2 XML Angielski
- Modele 3D — Xinje DS5C2 ZIP Angielski
- Rysunki CAD — Xinje DS5C2 ZIP Angielski
- Rysunki CAD — Xinje DS5C2-FS ZIP Angielski
- Certyfikat bezpieczeństwa funkcjonalnego STO — Xinje DS5C2 PDF Angielski
- Certyfikat RoHS — serwonapędy Xinje DS5C2 PDF Angielski
- Certyfikat — Xinje oprogramowanie serwowzmacniaczy ogólnego przeznaczenia ZIP Angielski
- Certyfikat CE (UDEM) — Xinje serwosilniki 220 V ZIP Angielski
- Certyfikat CE (UDEM) — Xinje serwosilniki 380 V ZIP Angielski
- Certyfikat CE (UDEM) — Xinje serwowzmacniacze 220 V ZIP Angielski
- Certyfikat CE (UDEM) — Xinje serwowzmacniacze 380 V ZIP Angielski
- Certyfikat TÜV Rheinland — Xinje niskiego napięcia serwosilnik ZIP Angielski
- Certyfikat TÜV SÜD — Xinje serwosilnik ZIP Angielski
- Certyfikat TÜV SÜD — Xinje serwowzmacniacz ZIP Angielski
Pelna dokumentacja serii: strefa pobran.
Musisz się zalogować, aby dodać opinię.
Do projektu
Pliki do projektu elektrycznego serii DS5C2. Linki prowadzą do kopii plików producenta zapisanych na xinje.pl (a gdy kopii jeszcze nie ma — na serwer producenta); przy każdym rozmiar i dzień, w którym sprawdziliśmy, że plik jest dostępny.
- Makro EPLANna życzenie — napisz do inżyniera
- Rysunek wymiarowy (DWG/STEP)Rysunek wymiarowy serii DS5C2 (ZIP) ZIP · 26,8 MB · sprawdzono 06.10.2026Model 3D serii DS5C2 (ZIP) ZIP · 134,7 MB · sprawdzono 06.10.2026
- Plik ESI (EtherCAT)na życzenie — napisz do inżyniera
- InstrukcjeInstrukcje i pliki serii DS5C2 (7) — Do pobrania
Bezpieczeństwo funkcjonalne
Funkcja STO (bezpieczne wyłączenie momentu): brak STO
Do pobrania — jak czytać dokumenty: certyfikat badania (np. TÜV) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba.
Certyfikaty i deklaracje
Dokumenty producenta dla rodziny DS5C2. Linki prowadzą do kopii plików producenta zapisanych na xinje.pl (a gdy kopii jeszcze nie ma — na serwer producenta); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.
- Deklaracja zgodności UE (producent)Deklaracja zgodności UE producenta nr deklaracja z 28.05.2026Deklaracja zgodności UE — serwonapędy DS5C2/DS5L2/DS5K2, DL6, DS5C1S (28.05.2026, LVD, EMC, RoHS) PDF · 1,5 MB · plik producenta z 28.05.2026 · sprawdzono 07.10.2026
- Certyfikaty badań (jednostka niezależna / laboratorium)Certyfikat badania — TÜV SÜD nr E8A 124237 0005/0006 (EMC), N8A 124237 0007 (LVD)Servo Driver-TÜV SÜD.zip ZIP · 2,9 MB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026Certyfikat badania — laboratorium badawcze nr WUXH25073101134EC–139SCGeneral-purpose servo driver.zip ZIP · 50,4 MB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026Certyfikat badania — UDEM nr M.2024.206.C102056Servo Driver-220V-CE-UDEM.zip ZIP · 102 kB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026Certyfikat badania — UDEM nr M.2024.206.C102055Servo Driver-380V-CE-UDEM.zip ZIP · 102 kB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026Certyfikat badania — ZHT Lab nr ZHT-240529026C (EMC), ZHT-240529027C (LVD)DS5L2-20P7-PTA etc.-CE.zip ZIP · 5,6 MB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026Certyfikat badania — ZHT Lab nr ZHT-240529028C (EMC), ZHT-240529029C (LVD)DS5C1-42P3-PTA-FH etc.-CE.zip ZIP · 5,6 MB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026Certyfikat badania — UDEM nr M.2025.206.C124404Certyfikat UDEM M.2025.206.C124404 — serwonapędy DS5 (LVD, EMC, rejestracja 15.08.2025, ważny do 14.08.2030) — strona 1 PDF · 53 kB · plik producenta z 14.09.2026 · sprawdzono 07.10.2026Certyfikat badania — UDEM nr M.2025.206.C124404Certyfikat UDEM M.2025.206.C124404 — strona 2: lista modeli (DS5C2/L2/K2 20P1–22P6 i -FS, DS5C1/L1 tylko -FH, DS5C5, DS5P, DS5F, DS5C1S, DS6F) PDF · 52 kB · plik producenta z 14.09.2026 · sprawdzono 07.10.2026
- Inne dokumenty (RoHS, PROFINET, ETL)RoHS — TÜV SÜD nr ROHS8 124237 0001Atest RoHS TÜV SÜD ROHS8 124237 0001 — serwonapędy (próbki DS5C2-43P0-PTA, DS5K1-20P7-PTA) PDF · 322 kB · plik producenta z 14.09.2026 · sprawdzono 07.10.2026
Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.
Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:
- Serwonapęd DS5 i silnik MS6 — dobór pary i kompletacja
- Pierwsze uruchomienie serwonapędu DS5 — krok po kroku
- Serwonapędy DS5C EtherCAT — wykonania i dobór
Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

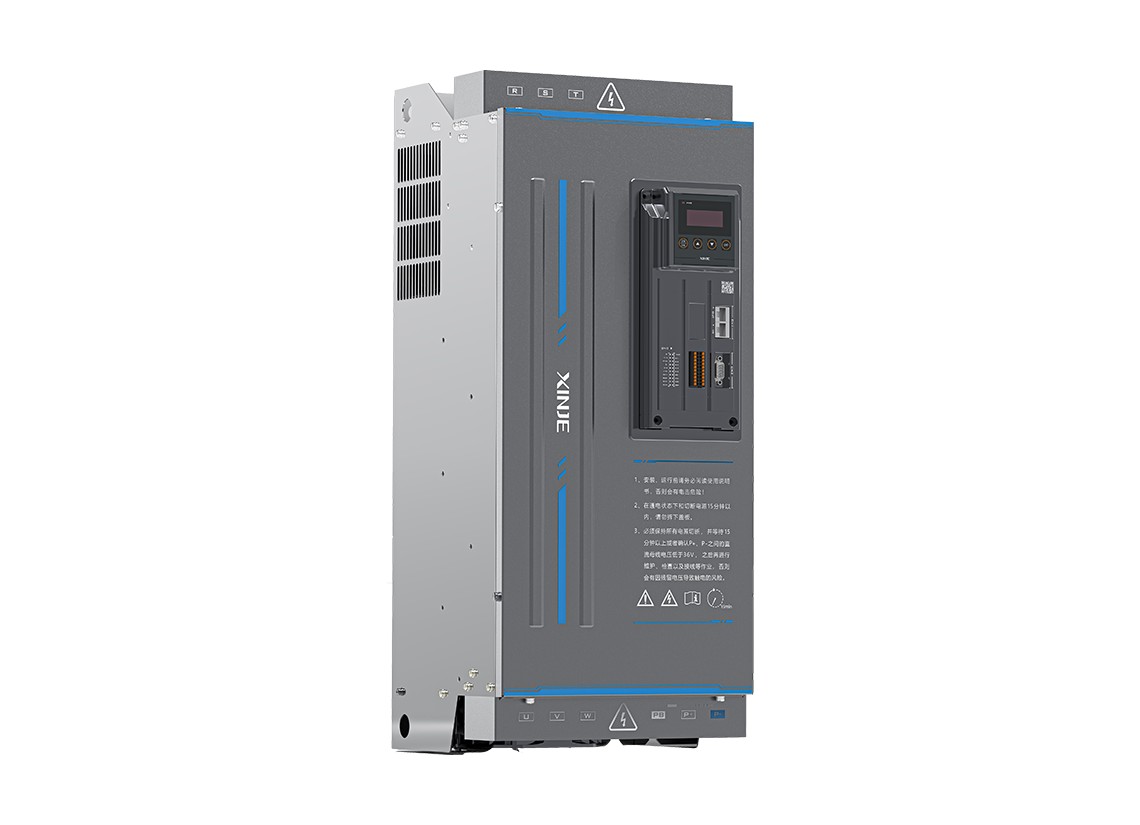

Inne modele w serii DS5C — EtherCAT
Ten model (DS5C2-20P2-PTA) to wykonanie o parametrach: moc 0,2 kW; zasilanie AC 200–240 V; protokół EtherCAT. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.
DS5C1-20P1-PTA · DS5C1-20P1-PTA-FH · DS5C1-20P2-PTA · DS5C1-20P2-PTA-FH · DS5C1-20P4-PTA · DS5C1-20P4-PTA-FH · DS5C1-20P4-PTB · DS5C1-20P7-PTA · DS5C1-20P7-PTA-FH · DS5C1-21P0-PTA · DS5C1-21P0-PTA-FH · DS5C1-21P5-PTA · DS5C1-21P5-PTA-FH · DS5C1-22P3-PTA · DS5C1-22P3-PTA-FH · DS5C1-22P6-PTA · DS5C1-22P6-PTA-FH · DS5C1-411P0-PTA · DS5C1-415P0-PTA · DS5C1-41P0-PTA · DS5C1-41P0-PTA-FH · DS5C1-41P5-PTA · DS5C1-41P5-PTA-FH · DS5C1-422P0-PTA · DS5C1-42P3-PTA · DS5C1-42P3-PTA-FH · DS5C1-432P0-PTA · DS5C1-43P0-PTA · DS5C1-43P0-PTA-FH · DS5C1-445P0-PTA · DS5C1-45P5-PTA · DS5C1-45P5-PTA-FH · DS5C1-47P5-PTA · DS5C1-47P5-PTA-FH · DS5C2-20P1-PTA · DS5C2-20P1-PTA-FH · DS5C2-20P1-PTA-FS · DS5C2-20P4-PTA · DS5C2-20P4-PTA-FH · DS5C2-20P4-PTA-FS · DS5C2-20P7-PTA · DS5C2-20P7-PTA-FH · DS5C2-20P7-PTA-FS · DS5C2-21P0-PTA · DS5C2-21P0-PTA-FH · DS5C2-21P0-PTA-FS · DS5C2-21P5-PTA · DS5C2-21P5-PTA-FH · DS5C2-21P5-PTA-FS · DS5C2-22P3-PTA · DS5C2-22P3-PTA-FH · DS5C2-22P3-PTA-FS · DS5C2-22P6-PTA · DS5C2-22P6-PTA-FH · DS5C2-22P6-PTA-FS · DS5C2-41P0-PTA · DS5C2-41P0-PTA-FH · DS5C2-41P0-PTA-FS · DS5C2-41P5-PTA
Najczęściej zadawane pytania
Jaki jest termin realizacji dla DS5C2-20P2-PTA?
Dla tego symbolu podajemy termin: wysyłka w ciągu 10 dni roboczych. Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 500 zł netto (615 zł brutto) dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).
Co jeszcze muszę zamówić razem z DS5C2-20P2-PTA?
Do kompletu napędowego potrzebny jest komplet kabli: kabel zasilający silnika i kabel enkodera, dobierany do serii napędu, kołnierza silnika, wersji z hamulcem i typu enkodera. Przy enkoderze absolutnym dochodzi bateria podtrzymująca pozycję. Jeśli podasz, jaki napęd i silnik łączysz, dobierzemy komplet.
Czy do DS5C2-20P2-PTA dostanę fakturę VAT i gwarancję?
Tak. Sprzedaż prowadzi Automation Dariusz Kulik (adres rejestrowy: Grabówka; magazyn, warsztat i odbiór osobisty: Białystok). Do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
