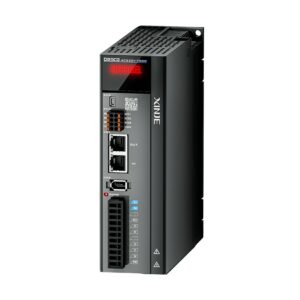

Zdjęcie poglądowe — przedstawia serię, nie konkretny egzemplarz. Parametry w tabeli poniżej dotyczą wyłącznie modelu DS5C2-20P7-PTA-FH.

Xinje DS5C2-20P7-PTA-FH — serwonapęd 1× 230 V, 0,75 kW

825,66 zł nettobrutto 1 015,56 zł (23% VAT)

Serwonapęd Xinje DS5C2-20P7-PTA-FH — moc 0,75 kW, prąd 4,8 A, zasilanie 230 V, zasilanie 1-fazowe, interfejs EtherCAT, wejścia cyfrowe 5, wyjścia cyfrowe 3, bez STO.

SKU: DS5C2-20P7-PTA-FH Kategoria:
Dostawa i gwarancja: wysyłka z magazynu w Białymstoku w 24 h (dni robocze) · gwarancja 24 miesiące · dostawa i płatności · gwarancja i serwis
Zapytaj o cenę

Opis

Serwonapęd Xinje DS5C2-20P7-PTA-FH — moc 0,75 kW, prąd 4,8 A, zasilanie 230 V, zasilanie 1-fazowe, interfejs EtherCAT, wejścia cyfrowe 5, wyjścia cyfrowe 3, bez STO.

EtherCAT: cykl <1 ms, synchronizacja 250 µs (DS5C2)

Serwonapędy z magistralą EtherCAT. DS5C1: cykl komunikacji poniżej 1 ms przy 32 osiach, dwie szybkie sondy pomiarowe, zegar rozproszony, obudowa mniejsza o 41% od poprzedniej generacji. DS5C2: pasmo pętli prędkości do 3 kHz i cykl synchronizacji 250 µs, algorytmy tłumienia rezonansów mechanicznych, hamowanie dynamiczne w standardzie, enkodery 19-bit magnetyczne i 23-bit optyczne.

  • cykl komunikacji <1 ms (32 osie)
  • pasmo pętli prędkości 3 kHz (DS5C2)
  • tłumienie rezonansów i drgań końcówki
  • hamowanie dynamiczne w standardzie
  • zaciski wtykowe — szybkie okablowanie
  • zdalne strojenie po sieci (DS5C1)

Parametry

Moc (kW) 0,75
Zasilanie 1-fazowe AC200~240V 50/60Hz
Prąd wyjściowy (A) 4,8
Hamulec dynamiczny ✓
Wejścia cyfrowe (DI) 5
Wyjścia cyfrowe (DO) 3
RS232 ✓
Magistrala EtherCAT
Rozdzielczość enkodera 19/23bit
Wbudowany rezystor hamowania 50Ω80W
Zewnętrzny rezystor hamowania 50–100 Ω, min. 600 W
Masa (kg) 1,466

Model DS5C2-20P7-PTA-FH · 20 parametrow w 6 grupach

Zasilanie
Moc (kW) 0.75
Zasilanie wejściowe Single phase AC200 ~ 240V 50/60Hz
Prąd wyjściowy (A) 4.8
Wejścia / wyjścia
Wejścia cyfrowe (DI) 5
Wyjścia cyfrowe (DO) 3
Wejścia analogowe nie
Komunikacja
RS232 tak
RS485 nie
Magistrala EtherCAT
Sterowanie ruchem
Wyjście impulsowe nie
Wyjście impulsowe 5 V nie
Wyjście impulsowe 24 V nie
Silnik / serwo
Hamowanie dynamiczne tak
STO (bezpieczne odłączenie momentu) nie
Pełne sprzężenie zwrotne (full closed loop) nie
Sprzężenie różnicowe enkodera nie
Rozdzielczość enkodera 19/23bit
Wbudowany rezystor hamujący 50Ω80W
Zewnętrzny rezystor hamujący 50-100Ω above 600W
Wymiary i obudowa
Masa (kg) 1.466

Brak parametrow pasujacych do zapytania.

Dane techniczne pochodza z dokumentacji producenta Xinje i moga ulec zmianie bez powiadomienia. W razie watpliwosci prosimy o kontakt — dobierzemy konfiguracje pod aplikacje.
Dokumentacja serii: instrukcje i pliki do pobrania.

Informacje dodatkowe

Moc

0.75 kW
Interfejs

EtherCAT
Zasilanie

AC 200-240 V

Model DS5C2-20P7-PTA-FH · 12 plikow z aktualnej dokumentacji producenta

Instrukcje
Rysunki CAD i modele 3D
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.
