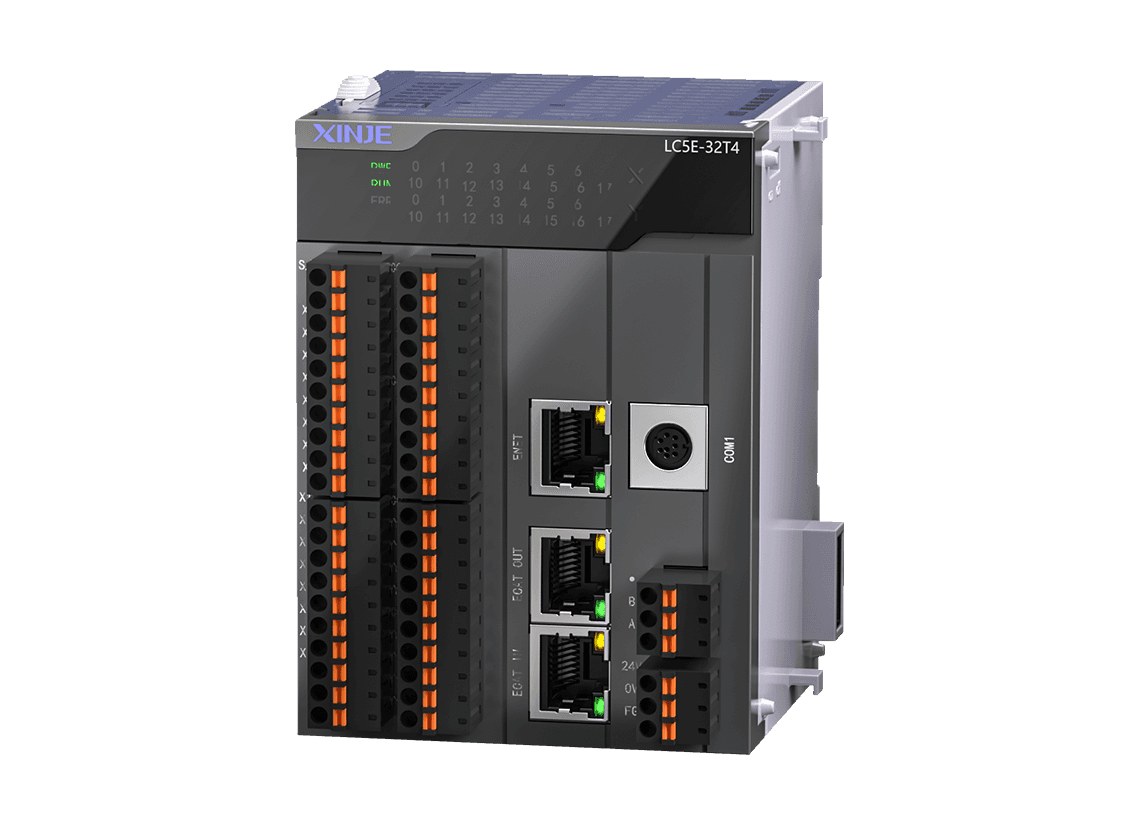

Xinje LC5E-32T4 — moduł I/O
914,76 zł nettobrutto 1 125,15 zł (23% VAT)
Moduł I/O Xinje LC5E-32T4 — wejścia cyfrowe 16, wyjścia cyfrowe 16, typ wejść NPN.
Opis
Moduł I/O Xinje LC5E-32T4 — wejścia cyfrowe 16, wyjścia cyfrowe 16, typ wejść NPN.
Płynna synchronizacja i elastyczna rozbudowa

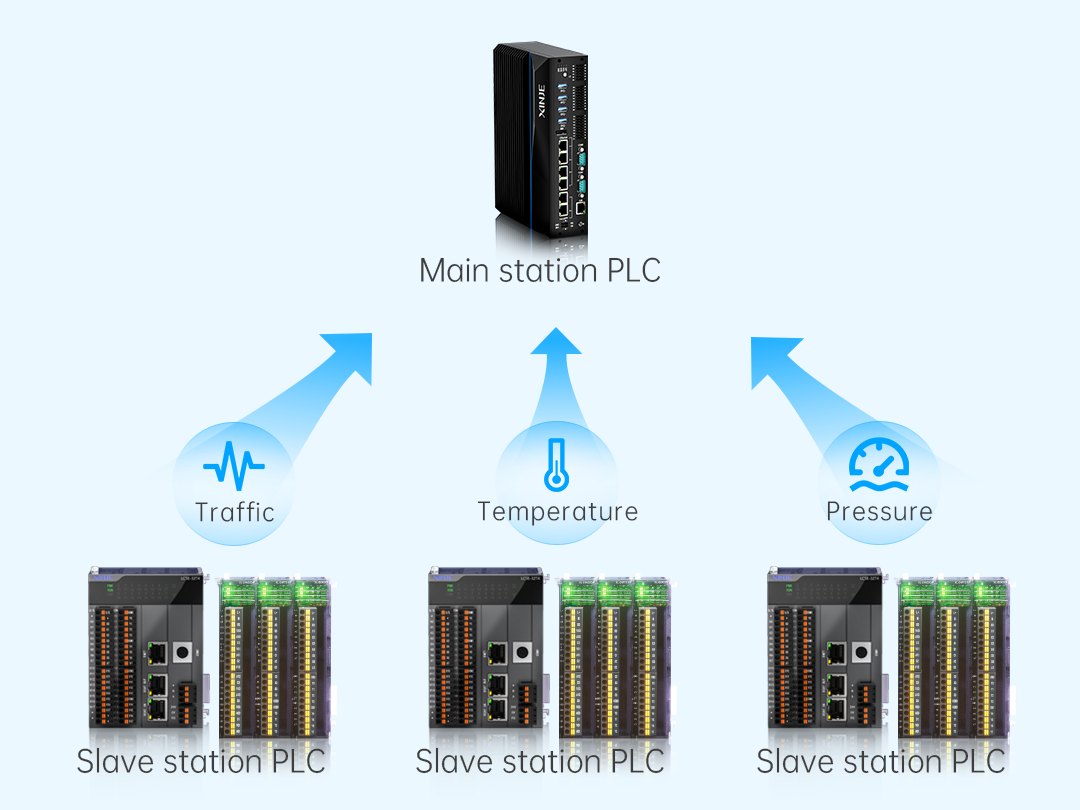

Sterownik slave EtherCAT zgodny funkcjonalnie z serią XL5E. Wymienia dane ze stacją master po magistrali EtherCAT, obsługuje komunikację Ethernet oraz rozszerzenia: LC5E-32T4 przyjmuje do 16 modułów prawych i 1 lewy moduł ED. Odciąża master, zbierając lokalnie dane procesowe (temperatura, ciśnienie, przepływ).

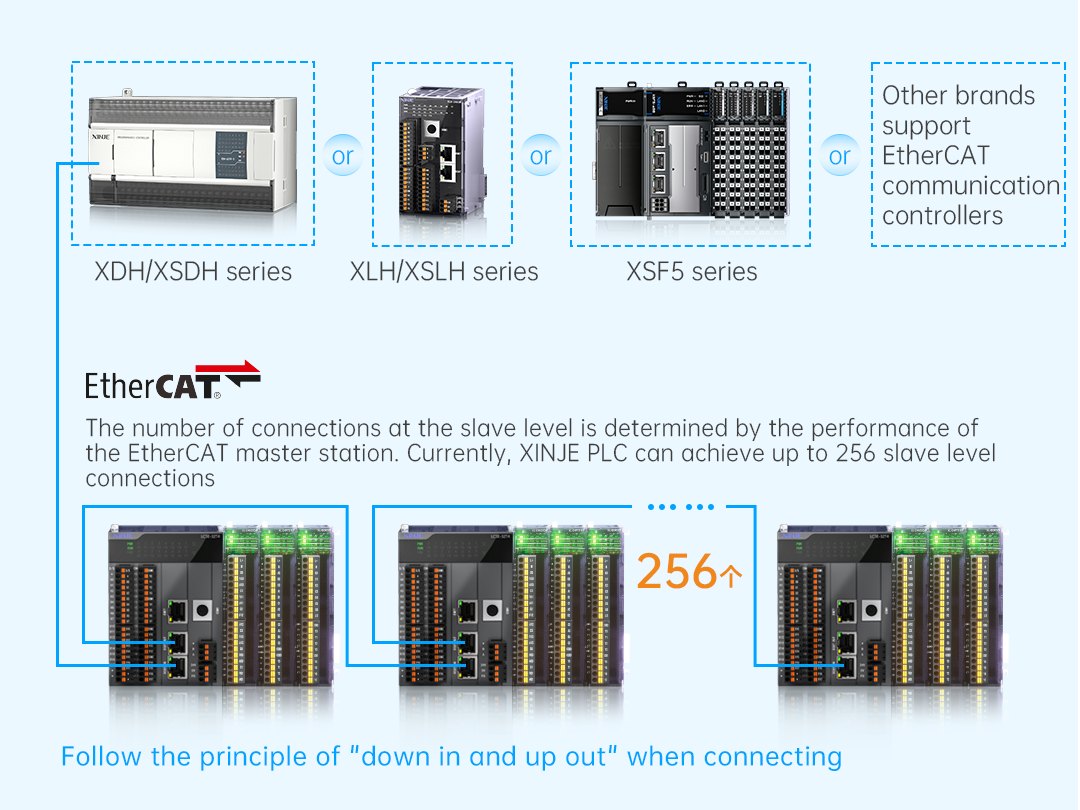

- szybka wymiana danych master–slave po EtherCAT

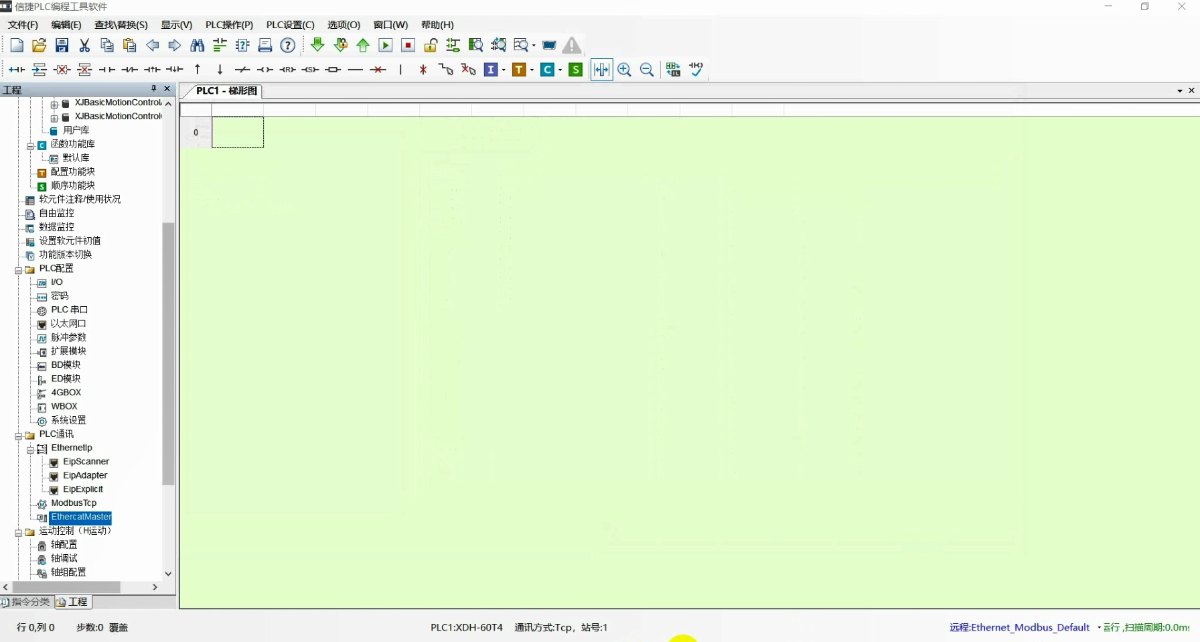

- konfiguracja interfejsem, bez pisania instrukcji

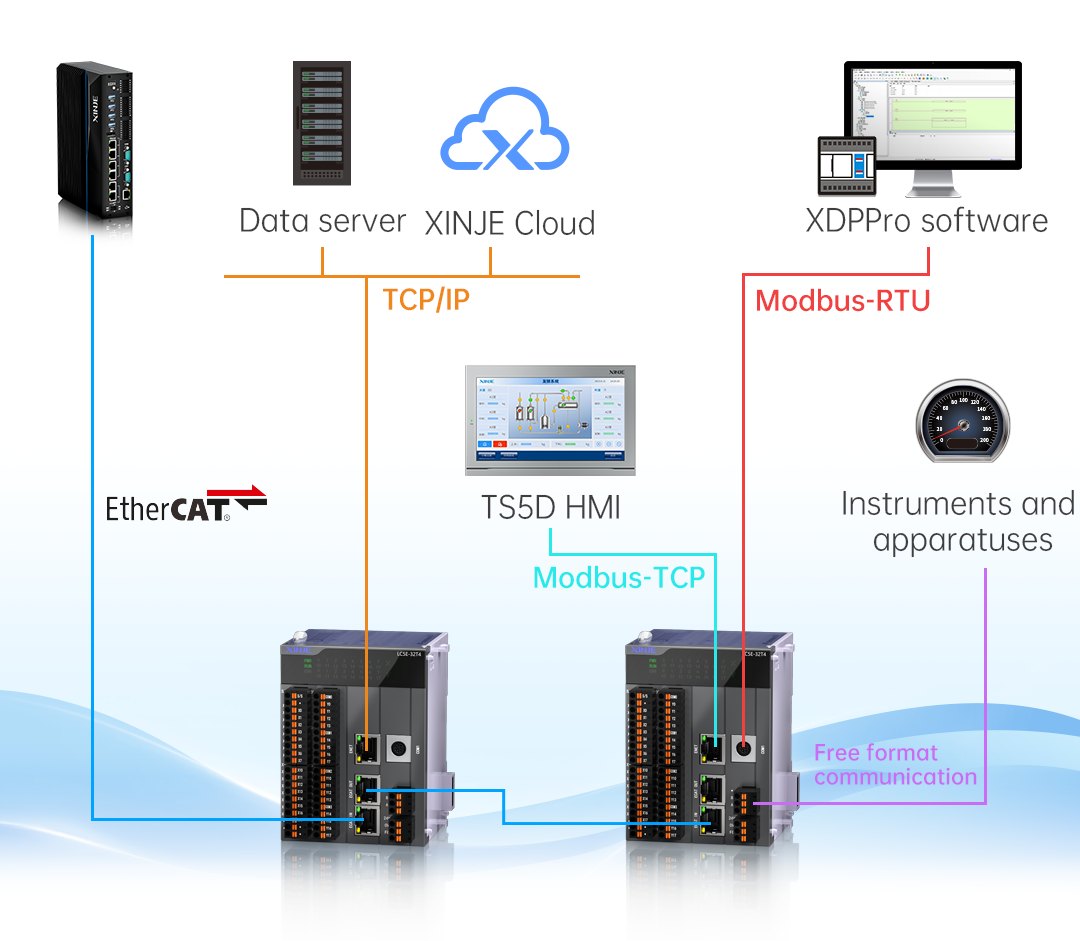

- RJ45, Modbus-TCP i Modbus-RTU/ASCII

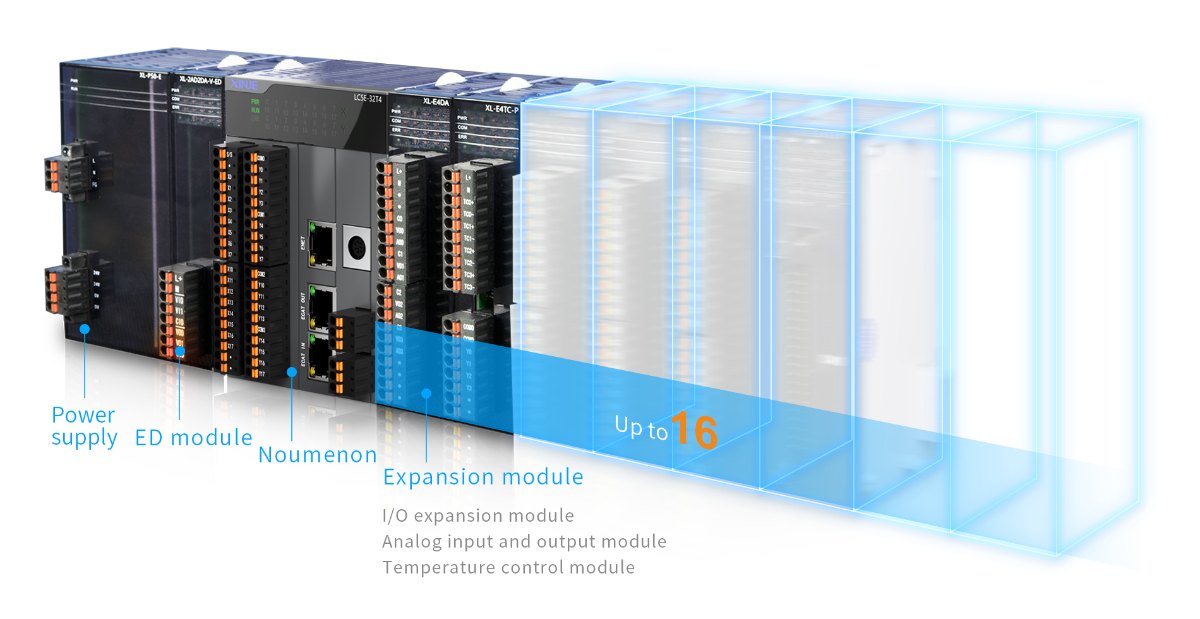

- rozbudowa o I/O, analogi, temperaturę
Specyfikacja
| Wejścia cyfrowe (DI) | 16 |
|---|---|
| Typ wejść | NPN |
| Wyjścia cyfrowe (DO) | 16 |
| Typ wyjść | tranzystorowe |
| Zasilanie | DC24V |
| Wymiary (mm) | 83,6×111,5×84,2 |
| Certyfikaty | CE |
| Kanały impulsowe | 4 |
| Kanały licznika (faza/AB) | 4 |
| Tryb wejść | OC |
| Pamięć programu | 1MB |
| Zegar RTC | ✓ |
| Czas wykonania instrukcji podstawowej | 0,03us |
| Moduły rozszerzeń (prawa strona) | 16 |
| Moduły ED (lewa strona) | 1 |
| Platforma programowa | XDPPro |
| Język programowania | LD (drabinkowy), język C |
| Online downloading | ✓ |

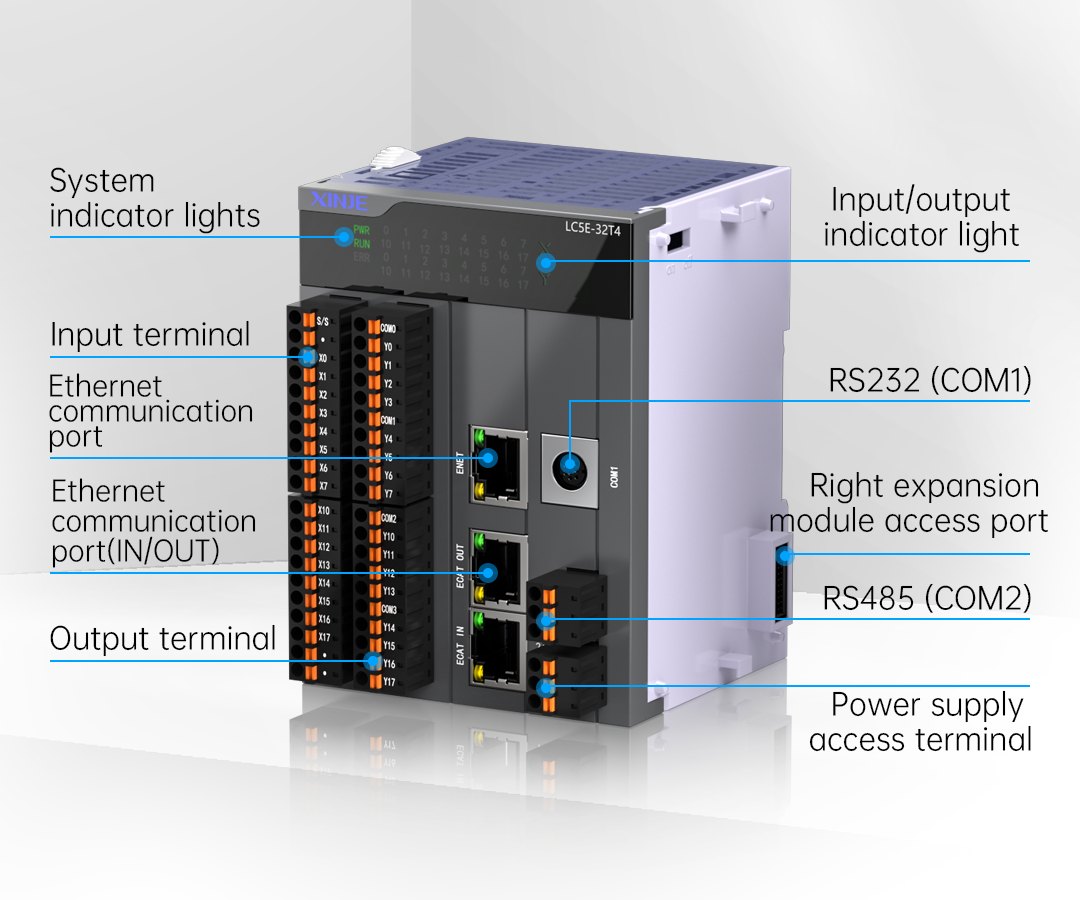

| Port komunikacyjny | 1*RS232, 1*RS485, 2*EtherCAT, 1*Ethernet |
| Protokół komunikacyjny | Modbus RTU/ASCII, format swobodny, TCP/IP, MODBUS-TCP, EtherCAT |
Informacje ogólne
| Certyfikaty | CE |
|---|
Zasilanie
| Zasilanie | DC24V |
|---|
Wejścia / wyjścia
| Wejścia cyfrowe (DI) | 16 |
|---|---|
| Typ wejść cyfrowych | NPN |
| Wyjścia cyfrowe (DO) | 16 |
| Typ wyjść cyfrowych | Transistor |
| Kanały jednofazowe / AB | 4 |
| Tryb wejść | OC |
Komunikacja
| Port komunikacyjny | 1*RS232, 1*RS485, 2*EtherCAT, 1*Ethernet |
|---|---|
| Protokół komunikacyjny | Modbus RTU/ASCII, free format, TCP/IP, MODBUS-TCP, EtherCAT |
Programowanie i pamięć
| Pojemność programu | 1MB |
|---|---|
| Zegar czasu rzeczywistego (RTC) | tak |
| Czas wykonania instrukcji podstawowej | 0.03us |
| Platforma programowa | XDPPro |
| Język programowania | LD, C language |
| Programowanie online | tak |
Sterowanie ruchem
| Zwykłe kanały impulsowe | 4 |
|---|
Rozszerzenia
| Moduły rozszerzeń (prawa strona) | 16 |
|---|---|
| Moduły ED (lewa strona) | 1 |
Wymiary i obudowa
| Wymiary (mm) | 83.6*111.5*84.2 |
|---|
Brak parametrow pasujacych do zapytania.
Dane techniczne pochodza z dokumentacji producenta Xinje i moga ulec zmianie bez powiadomienia.
W razie watpliwosci prosimy o kontakt — dobierzemy konfiguracje pod aplikacje.
Dokumentacja serii: instrukcje i pliki do pobrania.
Dokumentacja serii: instrukcje i pliki do pobrania.
Informacje dodatkowe
| Rodzaj | slave |
|---|---|
| Protokół | EtherCAT |
| Typ wejść | NPN |
