Xinje LFC3-AP — moduł I/O

Xinje LFC3-AP — coupler rozproszonych wejść i wyjść z komunikacją EtherCAT

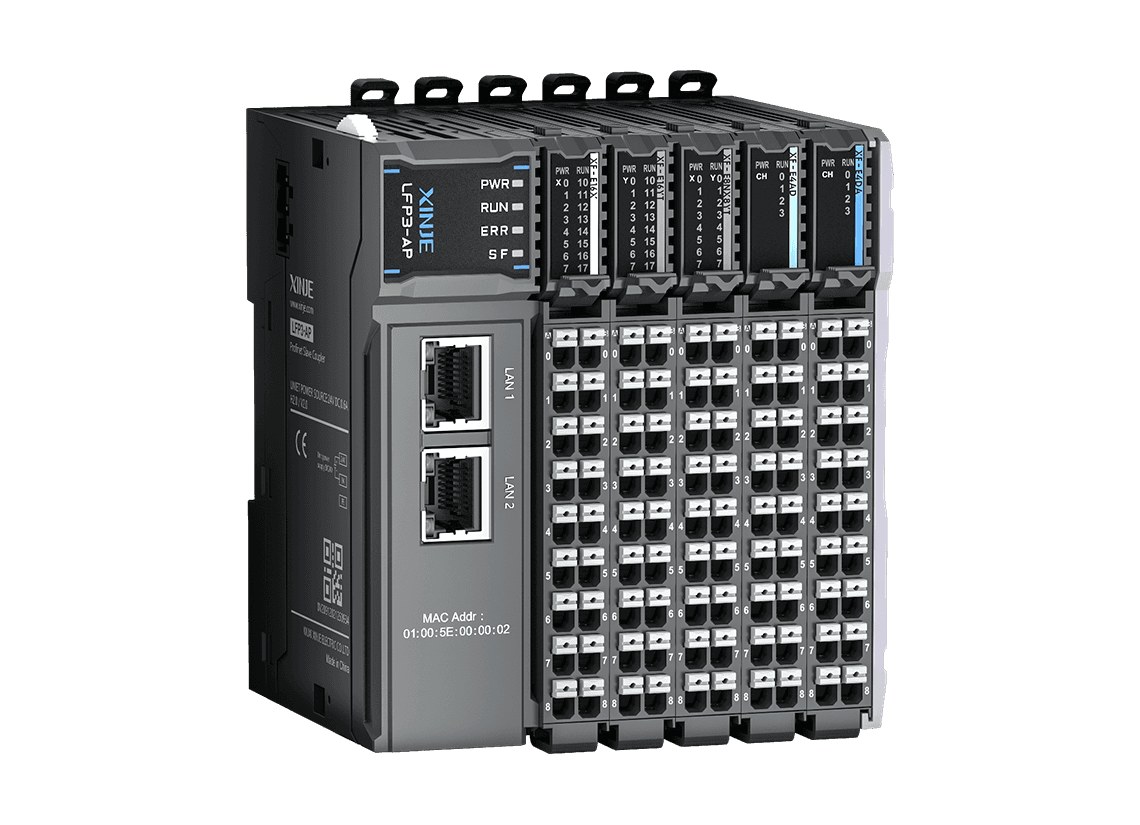

Moduł komunikacyjny (coupler) Xinje serii LF – głowica stacji rozproszonych wejść i wyjść
Moduł komunikacyjny (coupler) Xinje serii LF – głowica stacji rozproszonych wejść i wyjść
Moduł komunikacyjny (coupler) Xinje serii LF – głowica stacji rozproszonych wejść i wyjść
LFC3-AP

Xinje LFC3-AP — moduł I/O

503,24 zł netto · dla firm618,99 zł brutto · cena dla osób prywatnych

Coupler Xinje LFC3-AP — coupler EtherCAT dla modułów XF: obsługa do 32 modułów I/O, synchronizacja rozproszona od 250 µs, statyczne ustawianie numeru stacji, aktualizacja firmware przez port sieciowy, współpraca ze sterownikami Xinje, Beckhoff, Omron i Keyence.

Wysyłka w ciągu 5 dni roboczych (towar z magazynu producenta w Niemczech)

SKU: LFC3-AP Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@automation.net.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.

W sklepie o 37,41 zł netto taniej niż w naszej ofercie na Allegro — bez prowizji marketplace, ten sam towar i ta sama gwarancja.

Zapytaj o cenę

Opis

Szybka magistrala tylna dla aplikacji o wysokiej precyzji

Rozproszone I/O serii LF to coupler komunikacyjny LF oraz moduły serii XF połączone szybką magistralą tylną — rozwiązanie do zadań o wysokiej dynamice i dokładności. LFP3-AP obsługuje PROFINET RT/IRT oraz redundancję MRP i MRPD.

  • LFC3-AP — coupler EtherCAT

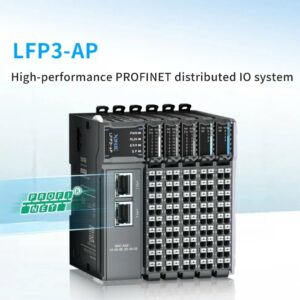

  • LFP3-AP — coupler PROFINET z RT/IRT i MRP/MRPD

Specyfikacja

Zasilanie DC21,6-26,4V
Wymiary (mm) 30×112,9×80
Certyfikaty CE
Interfejs 2*RJ45
Topologia Line lub star typu (zewnętrzny switch)
Warstwa fizyczna 100BASE-TX
Dop. zanik zasilania 10ms DC24V
Prąd udarowy 10A DC26,4V
Ochrona zasilania zabezpieczenie przed odwrotną polaryzacją, zabezpieczenie nadprądowe, ochrona przeciwprzepięciowa
Obsługiwane moduły moduły serii XF
Typ magistrali EtherCAT
Dane procesowe (PDO) wejście maks. 1024 bajty, wyjście maks. 1024 bajty
Prędkość transmisji 100 Mb/s, pełny dupleks
Okres synchronizacji obsługa 250 µs, 500 µs, 1000 µs, 2000 µs, 4000 µs
Transmission distance między dwoma węzłami≤100m
Transmission medium CAT5e lub wyższa
Moduły rozszerzeń (maks.) 32
Aktualizacja oprogramowania układowego ✓
Address setting ustawiany przełącznikami DIP (1–255) lub nadawany przez stację nadrzędną
Prąd wejściowy 120mA DC24V

Model LFC3-AP · 20 parametrow w 6 grupach

Informacje ogólne
Certyfikaty CE
Zasilanie
Zasilanie DC21.6-26.4V
Dopuszczalny czas zaniku zasilania 10ms DC24V
Prąd rozruchowy 10A DC26.4V
Zabezpieczenie zasilania Anti reverse protection, overcurrent protection, surge absorption
Prąd wejściowy 120mA DC24V
Komunikacja
Interfejs 2*RJ45
Topologia sieci Line or star type (external switch)
Warstwa fizyczna 100BASE-TX
Typ magistrali EtherCAT
Dane procesowe pojedynczego AP Input maximum 1024 bytes, output maximum 1024 bytes
Prędkość połączenia 100Mbps full duplex
Okres synchronizacji Support 250us, 500us, 1000us, 2000us, 4000us
Odległość transmisji Between two nodes≤100m
Medium transmisji CAT5e and up
Ustawianie adresu Configure by dip switch (1-255) or assigned by the main station
Programowanie i pamięć
Aktualizacja firmware tak
Rozszerzenia
Zgodne moduły XF series module
Moduły rozszerzeń 32
Wymiary i obudowa
Wymiary (mm) 30*112.9*80

Brak parametrow pasujacych do zapytania.

Dane techniczne pochodza z dokumentacji producenta Xinje i moga ulec zmianie bez powiadomienia. W razie watpliwosci prosimy o kontakt — dobierzemy konfiguracje pod aplikacje.
Dokumentacja serii: instrukcje i pliki do pobrania.

Informacje dodatkowe

Waga 0,25 kg
Wymiary 113 × 30 × 80 mm
Rodzaj

coupler
Protokół

EtherCAT

Model LFC3-AP · 16 plikow z aktualnej dokumentacji producenta

Instrukcje
Dokumentacja techniczna
Rysunki CAD i modele 3D
Certyfikaty i deklaracje
Oprogramowanie i pliki konfiguracyjne
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje LFC3-AP — moduł I/O”

Do projektu

Pliki do projektu elektrycznego serii LFC3. Linki prowadzą bezpośrednio na serwer producenta (aktualna wersja pliku); przy każdym rozmiar i dzień, w którym sprawdziliśmy, że plik jest dostępny.

Pliki ECAD wszystkich serii →

Certyfikaty i deklaracje

Dokumenty producenta dla rodziny LFC3. Linki prowadzą bezpośrednio na serwer producenta (aktualna wersja pliku); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.

  • Certyfikaty badań (jednostka niezależna / laboratorium)Certyfikat badania — UDEM nr M.2024.206.C101639M.2024.206.C101639-PLC-24V-CE-UDEM.pdf PDF · 53 kB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026Certyfikat badania — SGS nr KSEM2412003363…, SUES2601000042–048XF Series Certificate.zip ZIP · 5,9 MB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026Certyfikat badania — UL nr UL-US-26102461-0PLC Certificate-UL.pdf PDF · 231 kB · plik producenta z 01.07.2026 · sprawdzono 07.10.2026
  • Deklaracja zgodności UE (producent)na życzenie — napisz do inżyniera
  • Inne dokumenty (RoHS, PROFINET, ETL)RoHS — ZHT Lab nr ZHT-240809010R2024.8.14 LFC3-AP_ ROHS 2.0 Report.pdf PDF · 2,9 MB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026

Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.

Certyfikaty wszystkich serii →

Znaczenia pojęć technicznych używanych w opisach zebraliśmy w Słowniku automatyki.

Podobne produkty

Inne modele w serii Couplery LF (dla modułów XF)

Ten model (LFC3-AP) to wykonanie o parametrach: rodzaj coupler; protokół EtherCAT. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

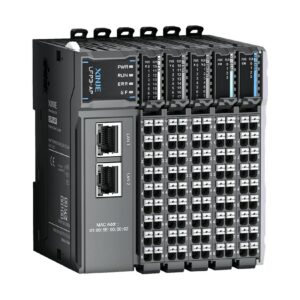

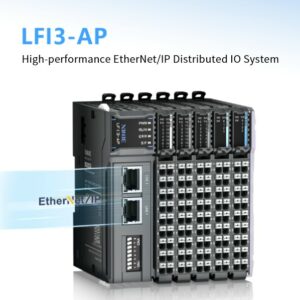

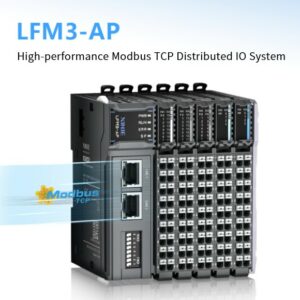

LFI3-AP · LFM3-AP · LFP3-AP

Zobacz całą serię Couplery LF (dla modułów XF)
