Dobór sterownika PLC Xinje — wejścia, wyjścia, osie, komunikacja
Liczby z katalogu Xinje 2026 (strona przy wyniku). Dobieramy popularne jednostki do 48 wejść/wyjść, a brakujące punkty uzupełniamy modułami rozszerzeń; moduły analogowe — według sygnału i zakresu (np. 4–20 mA, ±10 V) z instrukcji modułów; bilans mocy magistrali pokazujemy jako uwagę. Czego nie ma w danych — „zapytaj”.
Jak kreator dobiera sterownik PLC Xinje

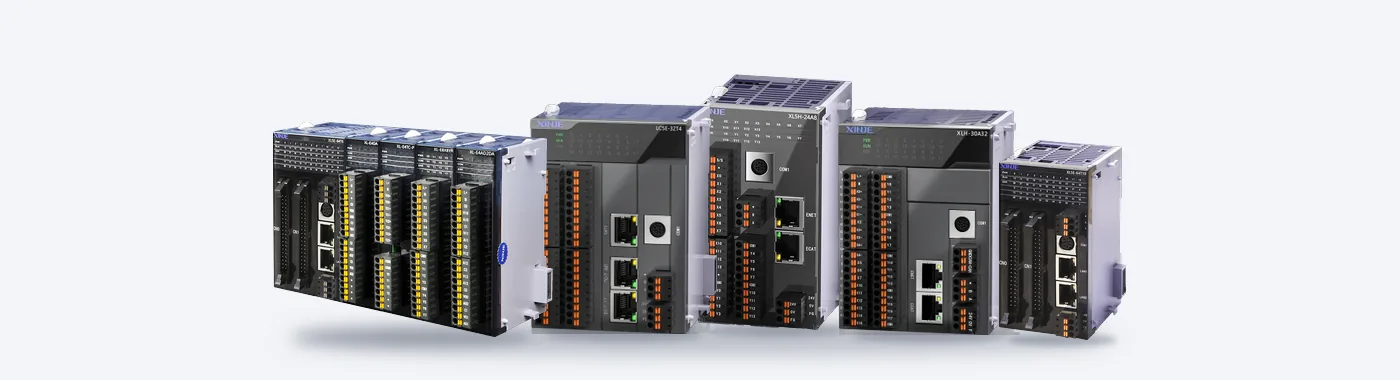

Kreator pyta o liczbę wejść i wyjść cyfrowych (wejścia NPN lub PNP; wyjścia przekaźnikowe, tranzystorowe NPN lub PNP), wejścia i wyjścia analogowe wraz z sygnałem i zakresem (na przykład 4–20 mA, 0–10 V, ±10 V), wejścia PT100 i termopary, osie impulsowe lub EtherCAT, komunikację (Modbus RTU, Modbus TCP, EtherCAT, CAN), serię XD, XL lub XS, zasilanie 24 V DC albo 100–240 V AC i rezerwę 20 % punktów. Dobiera jednostkę do 48 punktów wbudowanych, a resztę uzupełnia modułami rozszerzeń w granicach limitów z katalogu; bilans mocy magistrali podaje tylko jako uwagę. XSF5 nie ma wbudowanych wejść i wyjść, więc wszystko liczy się na modułach XF. Opcjonalnie dobiera też najmniejszy panel TS.
Gdy wymagania przekraczają możliwości katalogu, na przykład liczbą osi albo punktów, kreator zamiast zgadywać odpowiada „zapytaj”. O wyborze spośród pasujących zestawów decydują termin, cena i liczba modułów, więc propozycja bywa inną jednostką niż w przykładach.
Przykładowe konfiguracje
- 12 wejść PNP i 8 wyjść przekaźnikowych, 24 V DC: XD3-24PR-C z przewodem programującym.

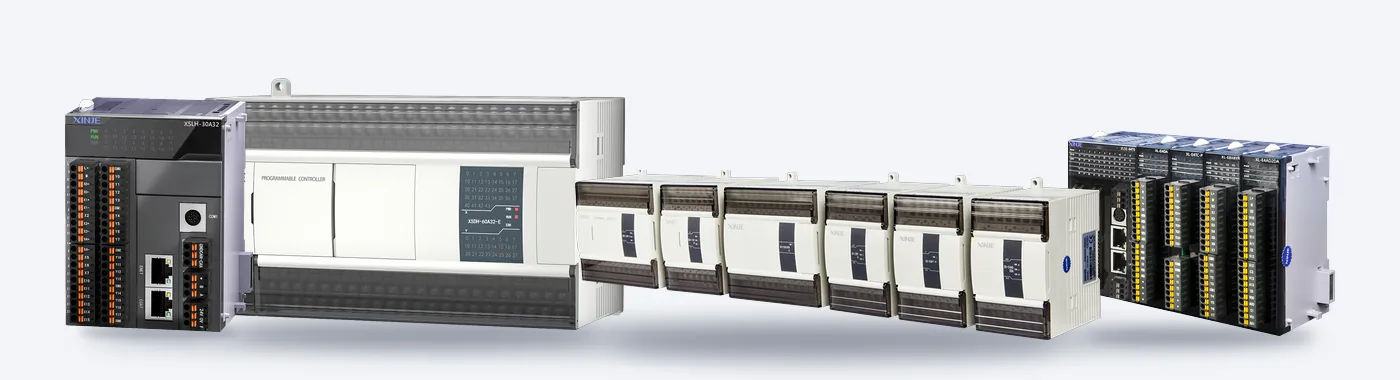

- 8 wejść PNP, 4 wyjścia tranzystorowe i 4 osie EtherCAT: przy serii XD — XDH-30PA16L-C, przy dowolnej serii — XL5H-24A8L.

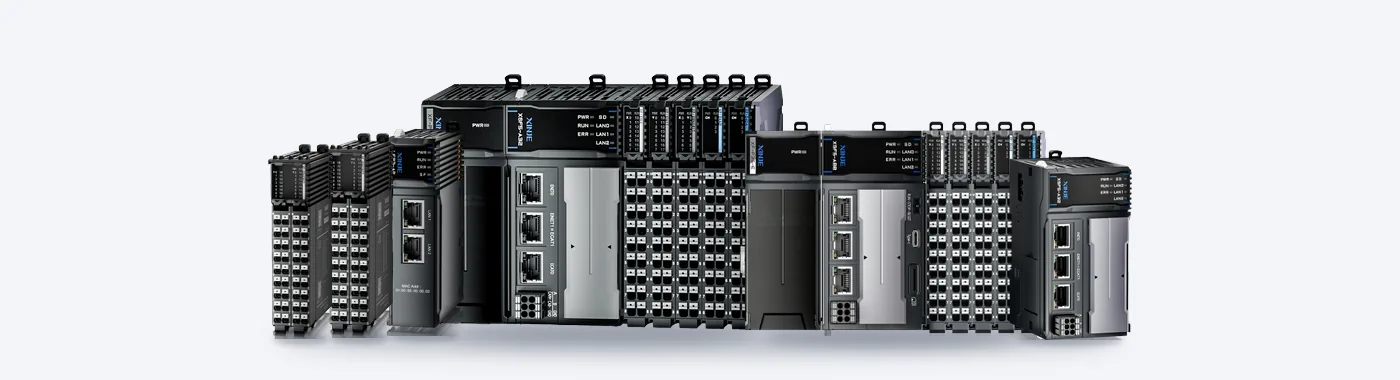

- 16 wejść PNP, 4 wejścia analogowe, 2 PT100 i Modbus TCP: sterownik z serii XD3E lub XD5E z modułem XD-E4AD i modułem PT100.
Pierwsze uruchomienie sterownika XD3 opisuje kurs XD/XL, część 1, a całą ofertę zobaczysz w kategorii sterowniki PLC.
