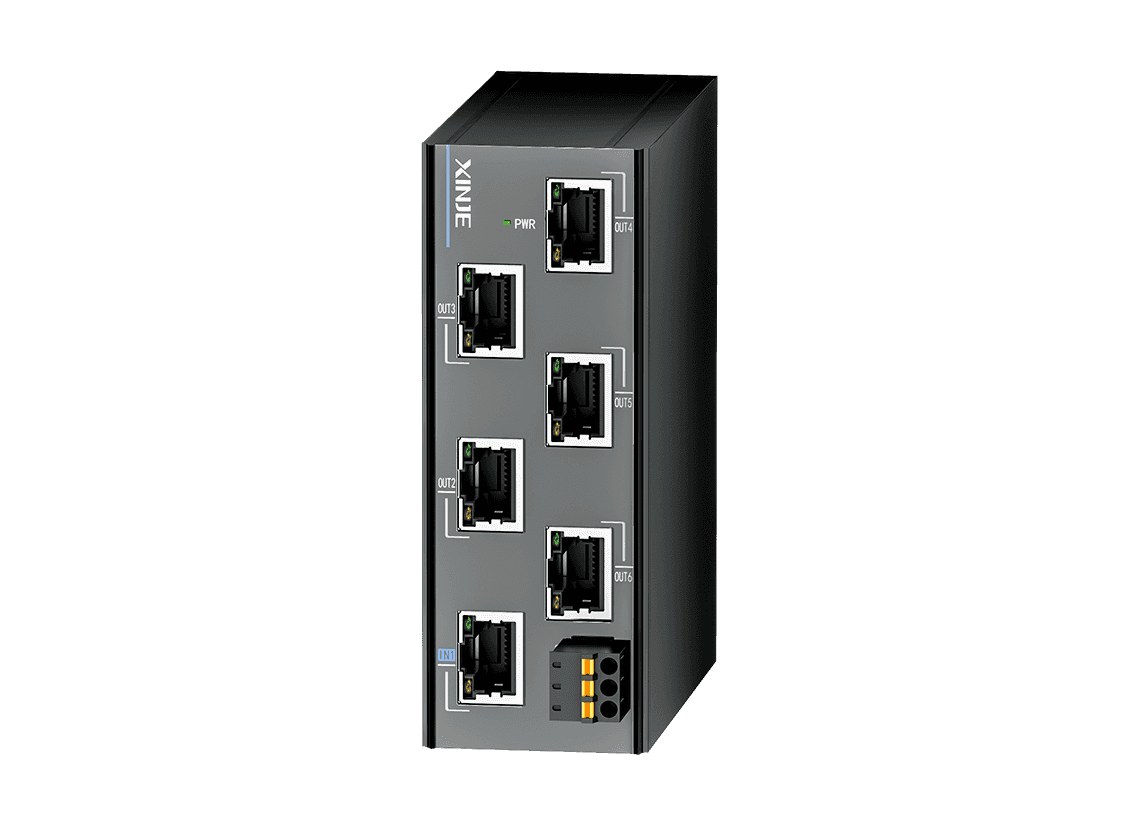

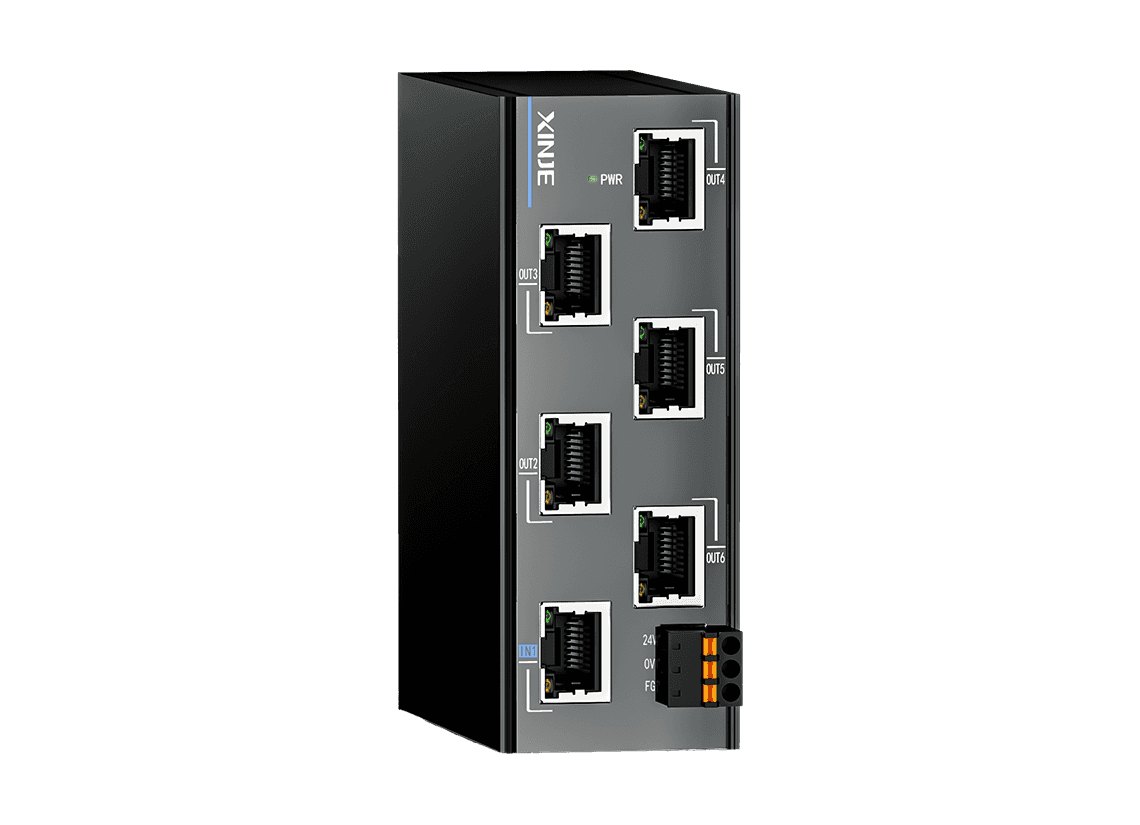

Switch EtherCAT Xinje AS-C6 – rozgałęźnik sieci sterowania ruchem w szafie automatyki
Switch EtherCAT Xinje AS-C6 – rozgałęźnik sieci sterowania ruchem w szafie automatyki
Switch EtherCAT Xinje AS-C6 – rozgałęźnik sieci sterowania ruchem w szafie automatyki
Switch EtherCAT Xinje AS-C6 – rozgałęźnik sieci sterowania ruchem w szafie automatyki
Switch EtherCAT Xinje AS-C6 – rozgałęźnik sieci sterowania ruchem w szafie automatyki
AS-C6

Xinje AS-C6 — moduł I/O

588,06 zł netto · dla firm723,31 zł brutto · cena dla osób prywatnych

Switch EtherCAT AS-C6 zamienia prostą topologię liniową w wielopoziomową gwiazdę lub drzewo. Odłączenie albo podłączenie urządzenia na jednym porcie nie zakłóca pracy urządzeń na pozostałych portach.

Termin realizacji ok. 2 tyg.e (zamówienie u producenta)

SKU: AS-C6 Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@automation.net.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

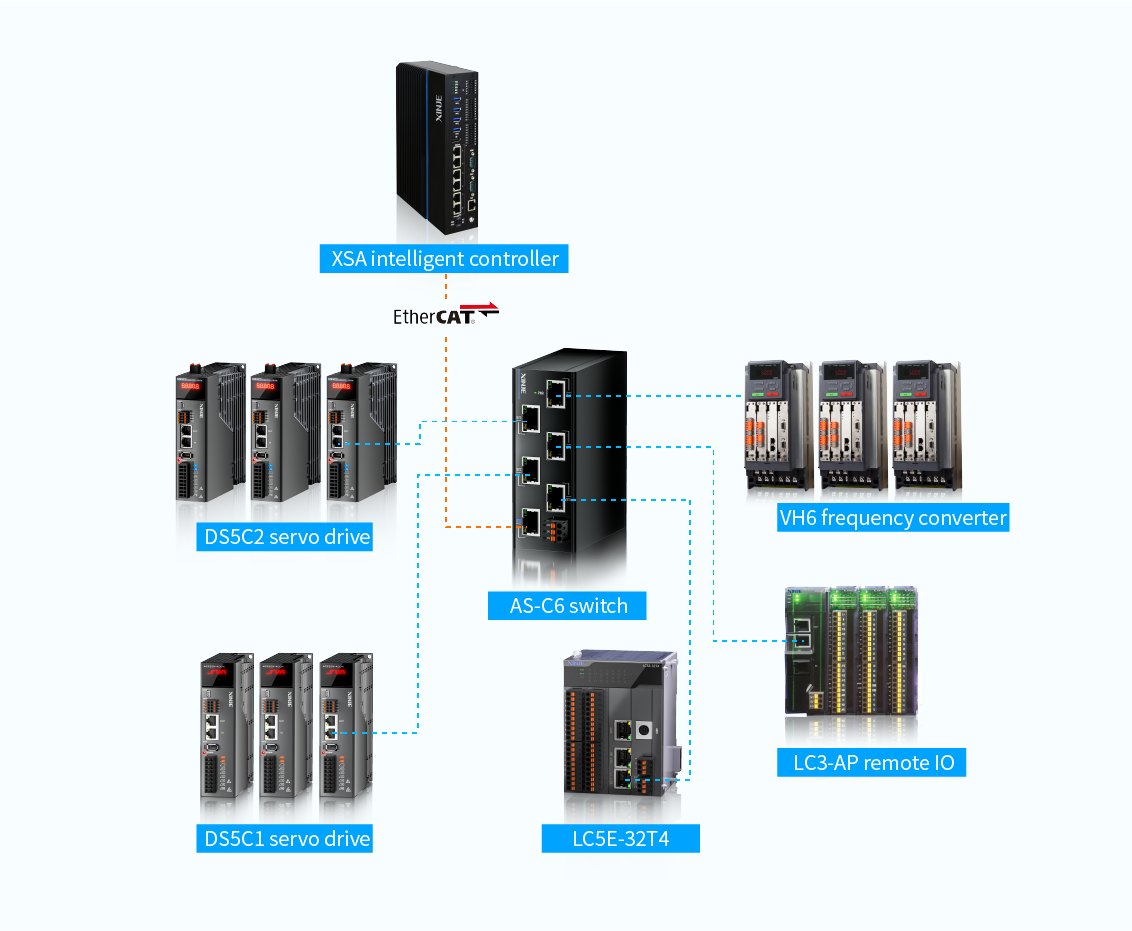

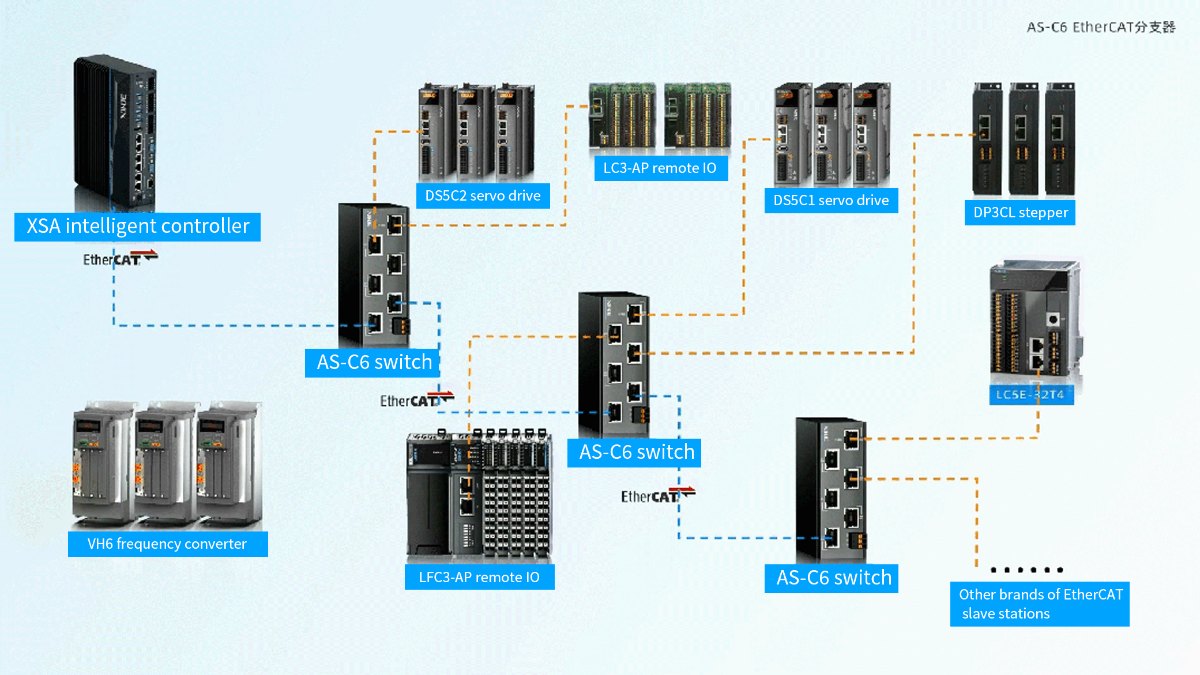

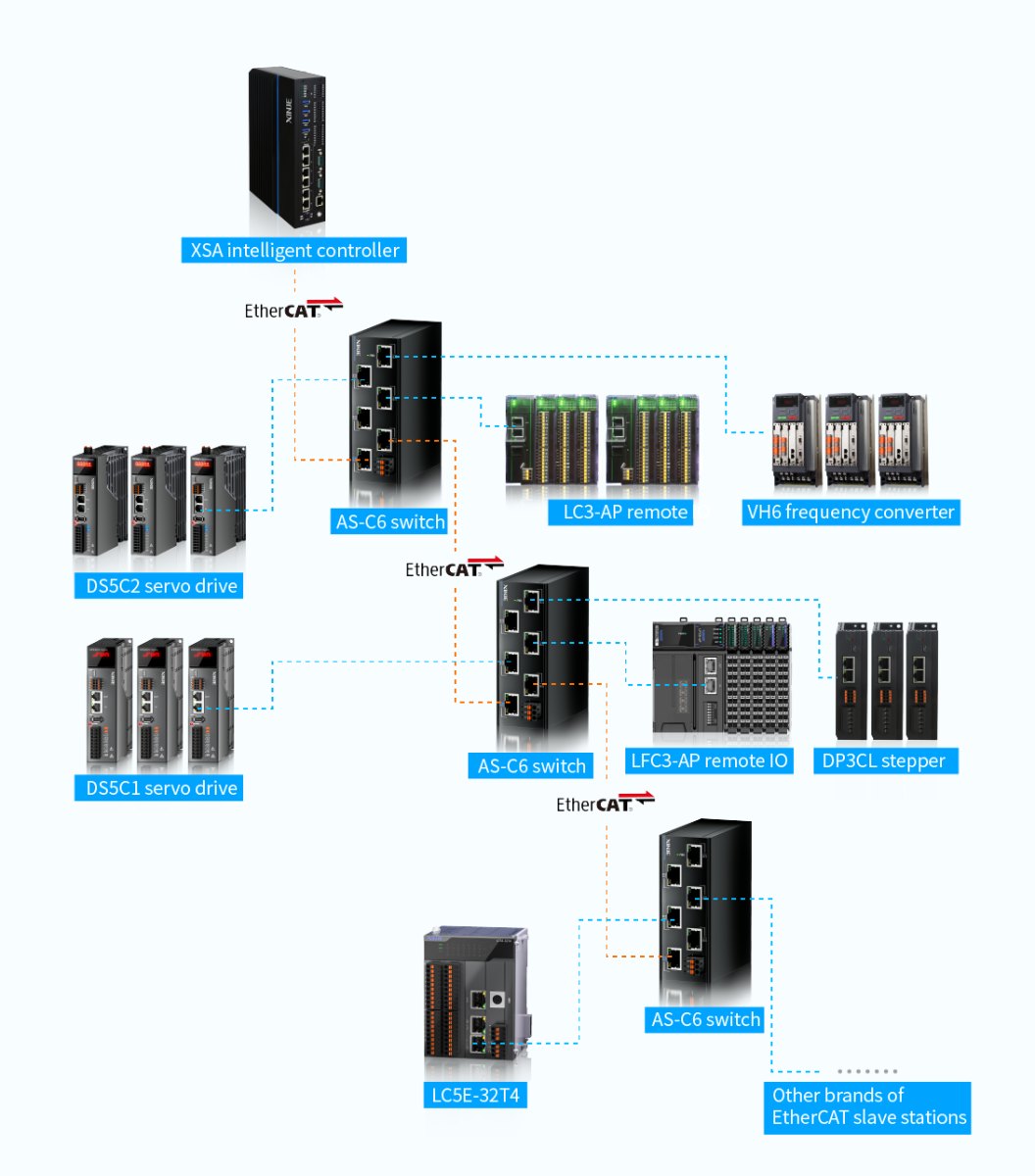

Od topologii liniowej do gwiazdy — 1 wejście, 5 wyjść

Switch EtherCAT AS-C6 zamienia prostą topologię liniową w wielopoziomową gwiazdę lub drzewo. Odłączenie albo podłączenie urządzenia na jednym porcie nie zakłóca pracy urządzeń na pozostałych portach.

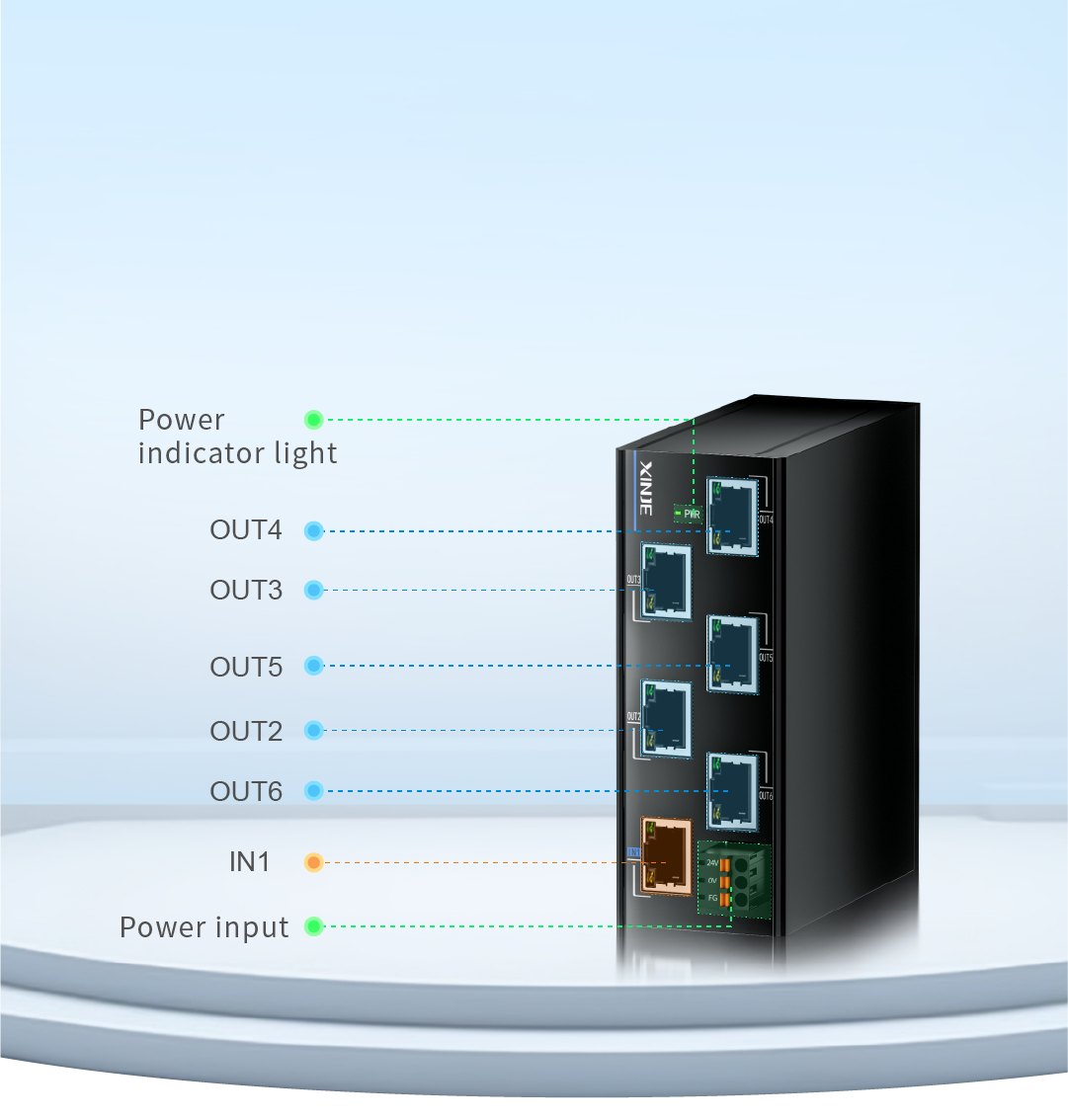

  • IN1 — port wejściowy EtherCAT od strony mastera
  • OUT2–OUT6 — porty wyjściowe do urządzeń podrzędnych
  • topologie gwiazdy i drzewa bez dodatkowej konfiguracji

Specyfikacja

Zasilanie DC21,6V~26,4V
Wymiary (mm) 40×107×111,7
Certyfikaty CE
Protokół komunikacyjny EtherCAT
Interfejs 6*RJ45 ports
Kanały EtherCAT 1 kanał wejściowy, 5 kanałów wyjściowych
Maks. prędkość 100Mbps
Port/kabel Ethernet standardowy port Ethernet, kabel CAT5e o długości do 100 m
Topologia topologia gwiazdy
Synchronizacja zegar rozproszony (Distributed Clock)
Cykl komunikacji 125, 250, 500, 1000, 2000, 4000[μs]
Tryb dupleks pełny dupleks
Cascading ✓
rozpoznawanie kabla sieciowego Auto MDI/MDIX
Warstwa fizyczna 100BASE-TX
Częstotliwość znamionowa 120mA DC24V
Dop. zanik zasilania 10ms DC24V
Prąd udarowy 10A DC26,4V
Maksymalny pobór mocy 12W
Ochrona zasilania zabezpieczenie przed odwrotną polaryzacją, zabezpieczenie nadprądowe

Informacje dodatkowe

Waga 0,2 kg
Wymiary 107 × 40 × 112 mm
Rodzaj

switch
Protokół

EtherCAT
