Dobór falownika z tabliczki silnika

Wpisz dane z tabliczki silnika. Dobieramy najmniejszy falownik VH1/VH6 ze sklepu o prądzie wyjściowym nie mniejszym niż prąd silnika; EtherCAT, CANopen i sterowanie wektorowe z enkoderem (FVC) wymagają serii VH6 z kartą. Nic nie zapisujemy — wynik jest w adresie strony.

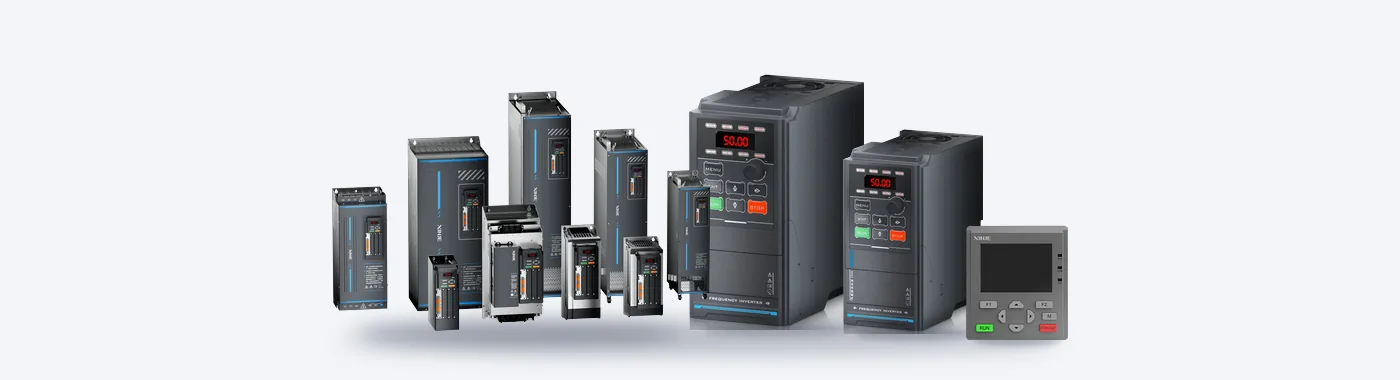

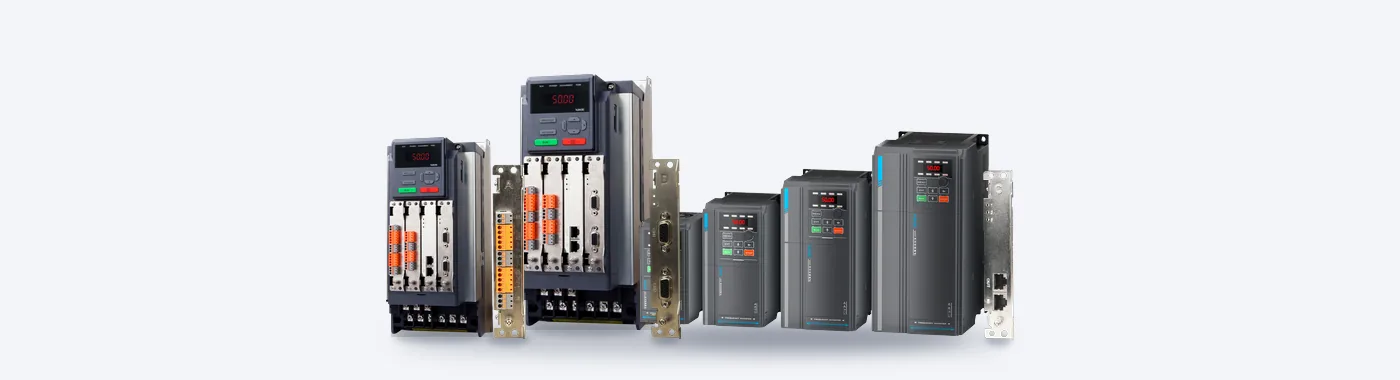

Jak kreator dobiera falownik Xinje VH1 i VH6

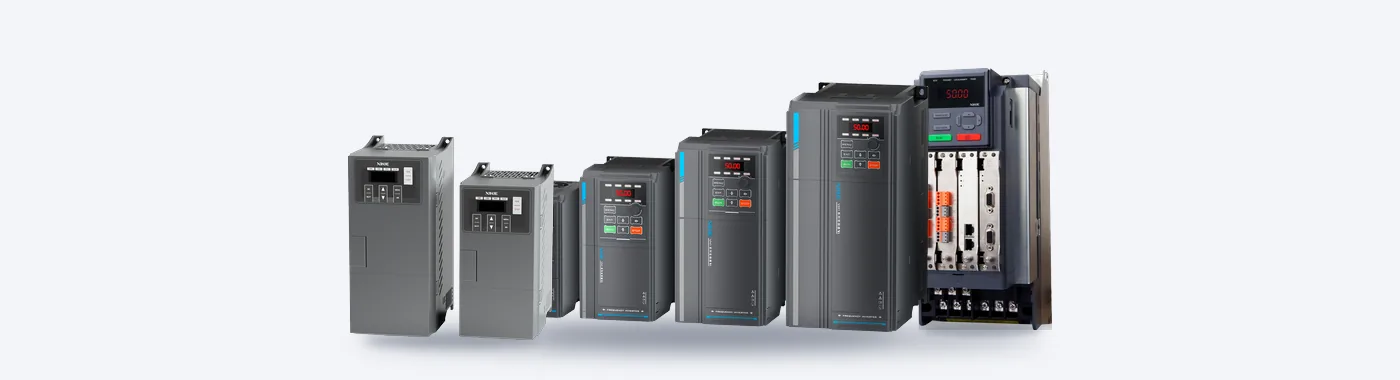

Podajesz moc i prąd znamionowy silnika z tabliczki oraz zasilanie: 1×230 V albo 3×400 V. Kreator wybiera model o prądzie wyjściowym i mocy nie mniejszych niż silnika. Prądy katalogowe dotyczą pracy ciężkiej, a dla lekkiej producent ich nie podaje, więc liczy się je tak samo. O serii decyduje sterowanie i tryb pracy silnika (U/f, wektorowy SVC albo FVC z enkoderem): panel z potencjometrem, wejścia cyfrowe i analogowe oraz Modbus RTU obsługuje VH1 albo VH6, natomiast EtherCAT (karta VH6-CC100), CANopen (VH6-CN100) i FVC (karta enkodera VH6-DM200) wymagają serii VH6, która występuje tylko na 3×400 V. Na życzenie kreator dokłada rezystor hamowania dobrany z tabeli instrukcji oraz panel zdalny.

Jeśli katalog nie ma odpowiedniego modelu, na przykład dla 1×230 V powyżej 2,2 kW, kreator odpowiada „zapytaj”. Według informacji producenta seria VH6 nie ma funkcji STO. Przy kilku pasujących modelach liczy się najpierw termin, potem cena, na końcu najmniejszy prąd, więc propozycja bywa większym modelem niż w przykładach.

Przykładowe konfiguracje

1,5 kW, 3,7 A, 1×230 V: VH1-21P5-B.
2,2 kW, 5,1 A, 3×400 V, EtherCAT: VH6-43P7-B (najmniejszy w serii VH6, 3,7 kW) z kartą VH6-CC100.
7,5 kW, 17 A, 3×400 V, sterowanie FVC: VH6-47P5-B z kartą enkodera VH6-DM200.

Dobór do silnika i obciążenia omawia poradnik Dobór falownika Xinje VH1 i VH6, a pełną ofertę pokazuje kategoria falowniki.
