Xinje MP3-60H030 — silnik krokowy (pętla otwarta), 60 mm, 3,0 N·m
308,88 zł nettobrutto 379,92 zł (23% VAT)
Dwufazowy silnik krokowy Xinje MP3-60H030 z pętlą otwartą: kołnierz 60 mm, kąt kroku 1,8°, moment trzymający 3,0 N·m, prąd fazowy 5,0 A, długość korpusu 88,0 mm, średnica wału 8,0 mm, długość wału 21 mm.
Termin realizacji ok. 3 tygodnie (zamówienie u producenta)
Opis
Dwufazowy silnik krokowy Xinje MP3-60H030 z pętlą otwartą: kołnierz 60 mm, kąt kroku 1,8°, moment trzymający 3,0 N·m, prąd fazowy 5,0 A, długość korpusu 88,0 mm, średnica wału 8,0 mm, długość wału 21 mm.
Silnik pracuje bez sprzężenia zwrotnego — położenie wynika wprost z liczby impulsów zadanych przez napęd. W katalogu producenta potwierdzone są warianty tego modelu: MP3-60HZ030 z hamulcem postojowym i MP3-60HI030 w wykonaniu wodoodpornym. Cennik producenta wskazuje do niego napęd DP3CL-705. Cennik wymienia przy nim także napędy DP3L1-565 i DP3L1-565-IO, ale karta katalogowa producenta podaje dla nich współpracę z silnikami o kołnierzu 57 i 86 mm, bez 60 mm — źródła są sprzeczne, więc tego zestawienia nie publikujemy bez potwierdzenia u producenta.
Parametry
| Liczba faz | 2 fazy |
|---|---|
| Kołnierz (mm) | 60 |
| Kąt kroku (°) | 1,8 |
| Długość korpusu (mm) | 88,0 |
| Moment trzymający (N·m) | 3,0 |
| Długość wału (mm) | 21 |
| Średnica wału (mm) | 8,0 |
| Pętla regulacji | otwarta |
| Hamulec postojowy | – |
| Wykonanie wodoodporne | – |
| Sygnał fazy Z | – |
Informacje dodatkowe
| Waga | 1,5 kg |
|---|---|
| Wymiary | 109 × 60 × 60 mm |
| Kołnierz | 60 mm |
| Moment | 3,0 N·m |
| Pętla | otwarta |
| Hamulec | nie |
| Sygnał Z | nie |
| Średnica wału | 8,0 mm |
- Xinje MP seria HMI instrukcja PDF Angielski
- Certyfikat — Xinje MP3-110H120 ZIP Angielski xinje.com
- Certyfikat — Xinje MP3-42H004 ZIP Angielski xinje.com
- Certyfikat CE — Xinje silniki krokowe 220 V PDF Angielski xinje.com
- Certyfikat CE — Xinje silniki krokowe niskiego napięcia PDF Angielski xinje.com
- Xinje Napędy krokowe PDF Angielski
Pelna dokumentacja serii: strefa pobran.
Musisz się zalogować, aby dodać opinię.
Znaczenia pojęć technicznych używanych w opisach zebraliśmy w Słowniku automatyki.
Podobne produkty
-
na zamówienieTermin realizacji ok. 3 tygodnie (zamówienie u producenta)
- MP3-H — pętla otwarta, 2 fazy

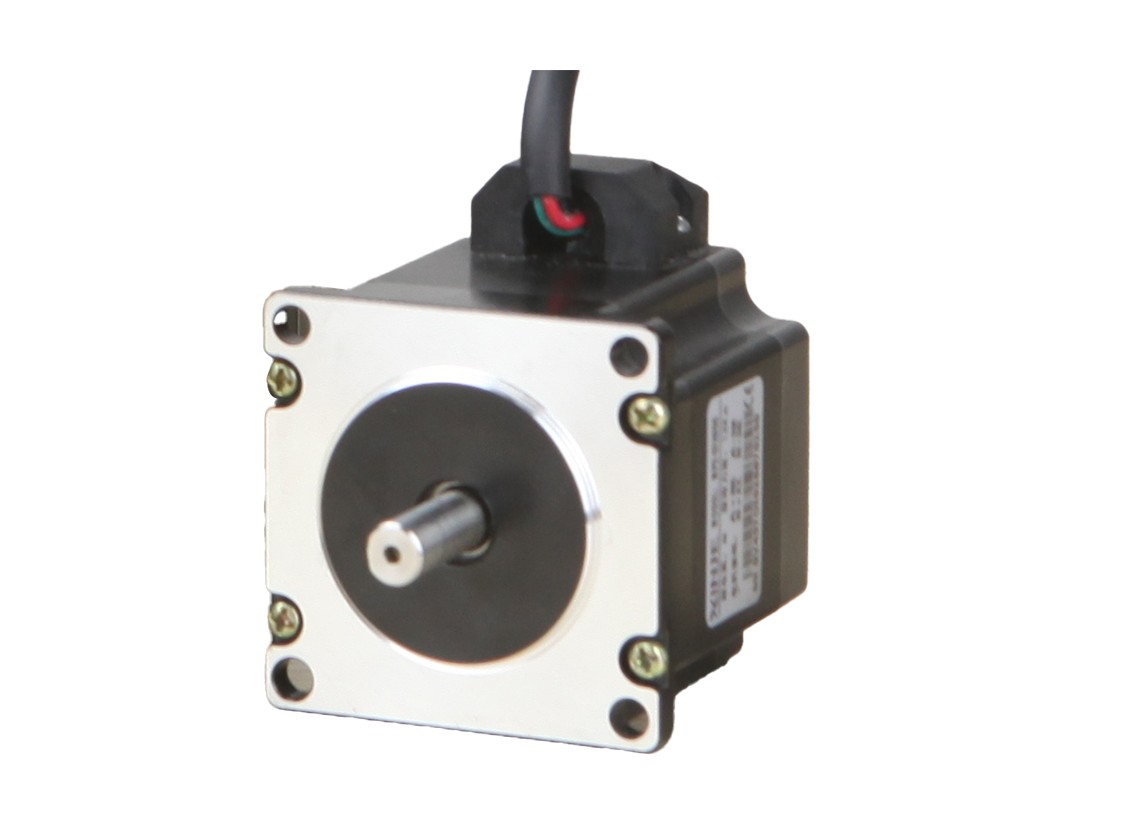

Xinje MP3-57H030-4A — silnik krokowy (pętla otwarta), 57 mm, 3,0 N·m, prąd fazowy 4,0 A
- 368,28 zł nettobrutto 452,98 zł (23% VAT)
- Dodaj do koszyka
-
na zamówienieTermin realizacji ok. 3 tygodnie (zamówienie u producenta)
- MP3-H — pętla otwarta, 2 fazy
Xinje MP3-57H013 — silnik krokowy (pętla otwarta), 57 mm, 1,3 N·m
- 148,50 zł nettobrutto 182,66 zł (23% VAT)
- Dodaj do koszyka
-
na zamówienieTermin realizacji ok. 3 tygodnie (zamówienie u producenta)
- MP3-H — pętla otwarta, 2 fazy
Xinje MP3-60H030-F36 — silnik krokowy (pętla otwarta), 60 mm, 3,0 N·m, wykonanie F36
- 308,88 zł nettobrutto 379,92 zł (23% VAT)
- Dodaj do koszyka
Inne modele w serii MP3-H — pętla otwarta, 2 fazy
Ten model (MP3-60H030) to wykonanie o parametrach: kołnierz 60 mm; moment 3,0 N·m; pętla otwarta; hamulec nie; sygnał z nie. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.
MP3-42H002 · MP3-42H004 · MP3-42H005 · MP3-42H008 · MP3-42HZ002 · MP3-42HZ004 · MP3-42HZ005 · MP3-42HZ008 · MP3-57H006 · MP3-57H013 · MP3-57H013-D6.35 · MP3-57H023 · MP3-57H030 · MP3-57H030-4A · MP3-57HZ006 · MP3-57HZ013 · MP3-57HZ023 · MP3-57HZ030 · MP3-57HZ030-4A · MP3-60H030-F36 · MP3-60HZ030 · MP3-86H035 · MP3-86H035-D12.7 · MP3-86H045 · MP3-86H045-D12.7 · MP3-86H080 · MP3-86H080-D12.7 · MP3-86H085 · MP3-86H085-D12.7 · MP3-86H100 · MP3-86H120 · MP3-86HZ035 · MP3-86HZ045 · MP3-86HZ080 · MP3-86HZ085 · MP3-86HZ100 · MP3-86HZ120
Najczęściej zadawane pytania
Jaki jest termin realizacji dla MP3-60H030?
Dla tego symbolu podajemy termin: ok. 3 tygodnie (zamówienie u producenta). Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).
Jak dobrać zasilanie i sterownik do MP3-60H030?
Sterownik dobiera się do prądu fazowego i napięcia zasilania silnika oraz do wymaganej rozdzielczości mikrokroku. Zbyt mały prąd ogranicza moment, zbyt duży powoduje przegrzewanie. Chętnie sprawdzimy dobór pod Twoją aplikację.
Czy do MP3-60H030 dostanę fakturę VAT i gwarancję?
Tak. Sprzedaż prowadzi Automation Dariusz Kulik z Białegostoku, do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
