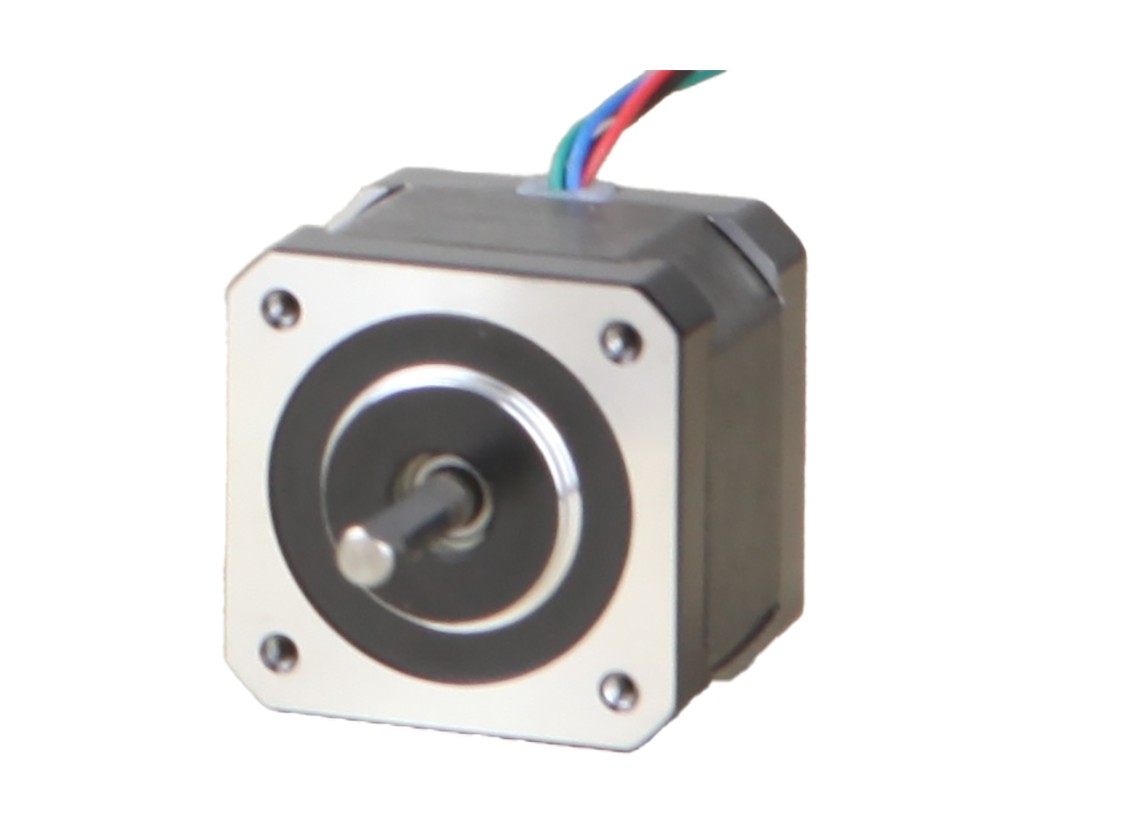

Xinje MP3-42H005 — silnik krokowy (pętla otwarta), 42 mm, 0,5 N·m
106,92 zł netto · dla firm131,51 zł brutto · cena dla osób prywatnych
Dwufazowy silnik krokowy Xinje MP3-42H005 z pętlą otwartą: kołnierz 42 mm, kąt kroku 1,8°, moment trzymający 0,5 N·m, prąd fazowy 1,5 A, długość korpusu 48,0 mm, średnica wału 5,0 mm, długość wału 24 mm.
Termin realizacji ok. 2 tyg.
Opis
Dwufazowy silnik krokowy Xinje MP3-42H005 z pętlą otwartą: kołnierz 42 mm, kąt kroku 1,8°, moment trzymający 0,5 N·m, prąd fazowy 1,5 A, długość korpusu 48,0 mm, średnica wału 5,0 mm, długość wału 24 mm.
Silnik pracuje bez sprzężenia zwrotnego — położenie wynika wprost z liczby impulsów zadanych przez napęd. W katalogu producenta potwierdzone są warianty tego modelu: MP3-42HZ005 z hamulcem postojowym i MP3-42HI005 w wykonaniu wodoodpornym. Cennik producenta wskazuje do niego napędy DP3L1-224 i DP3CL-305.
Parametry
| Liczba faz | 2 fazy |
|---|---|
| Kołnierz (mm) | 42 |
| Kąt kroku (°) | 1,8 |
| Długość korpusu (mm) | 48,0 |
| Moment trzymający (N·m) | 0,5 |
| Długość wału (mm) | 24 |
| Średnica wału (mm) | 5,0 |
| Pętla regulacji | otwarta |
| Hamulec postojowy | – |
| Wykonanie wodoodporne | – |
| Sygnał fazy Z | – |
Informacje dodatkowe
| Waga | 0,35 kg |
|---|---|
| Wymiary | 72 × 42 × 42 mm |
| Kołnierz | 42 mm |
| Moment | 0,5 N·m |
| Pętla | otwarta |
| Hamulec | nie |
| Sygnał Z | nie |
| Średnica wału | 5,0 mm |
- Xinje MP seria HMI instrukcja PDF Angielski
- Certyfikat — Xinje MP3-110H120 ZIP Angielski
- Certyfikat — Xinje MP3-42H004 ZIP Angielski
- Certyfikat CE — Xinje silniki krokowe 220 V PDF Angielski
- Certyfikat CE — Xinje silniki krokowe niskiego napięcia PDF Angielski
- Xinje Napędy krokowe PDF Angielski
Pelna dokumentacja serii: strefa pobran.
Musisz się zalogować, aby dodać opinię.
Certyfikaty i deklaracje
Dokumenty producenta dla rodziny MP3. Linki prowadzą bezpośrednio na serwer producenta (aktualna wersja pliku); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.
- Certyfikaty badań (jednostka niezależna / laboratorium)Certyfikat badania — ZHT Lab nr ZHT-240529024C (EMC), ZHT-240529025C (LVD)MP3-110H120.zip ZIP · 3,4 MB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026Certyfikat badania — ZHT Lab nr ZHT-240529022C (EMC), ZHT-240529023C (LVD)MP3-42H004.zip ZIP · 3,1 MB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026Certyfikat badania — UDEM nr M.2024.206.C102810M.2024.206.C102810-Stepper Motor-220V.pdf PDF · 53 kB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026Certyfikat badania — UDEM nr M.2024.206.C102809M.2024.206.C102809-Stepper Motor-Low Voltage.pdf PDF · 53 kB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026
- Deklaracja zgodności UE (producent)na życzenie — napisz do inżyniera
Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.
Znaczenia pojęć technicznych używanych w opisach zebraliśmy w Słowniku automatyki.
Podobne produkty
-
MP3-42H004ok. 2 tyg.
-
- MP3-H — pętla otwarta, 2 fazy
Xinje MP3-42H004 — silnik krokowy (pętla otwarta), 42 mm, 0,4 N·m
- 89,10 zł netto · dla firm109,59 zł brutto · cena dla osób prywatnych
- Dodaj do koszyka
-
-
MP3-42H002ok. 2 tyg.
-
- MP3-H — pętla otwarta, 2 fazy
Xinje MP3-42H002 — silnik krokowy (pętla otwarta), 42 mm, 0,2 N·m
- 83,16 zł netto · dla firm102,29 zł brutto · cena dla osób prywatnych
- Dodaj do koszyka
-
-
MP3-42HZ002ok. 2 tyg.
-
- MP3-H — pętla otwarta, 2 fazy
Xinje MP3-42HZ002 — silnik krokowy (pętla otwarta), 42 mm, 0,2 N·m, z hamulcem postojowym
- 261,36 zł netto · dla firm321,47 zł brutto · cena dla osób prywatnych
- Dodaj do koszyka
-
Inne modele w serii MP3-H — pętla otwarta, 2 fazy
Ten model (MP3-42H005) to wykonanie o parametrach: kołnierz 42 mm; moment 0,5 N·m; pętla otwarta; hamulec nie; sygnał z nie. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.
MP3-42H002 · MP3-42H004 · MP3-42H008 · MP3-42HZ002 · MP3-42HZ004 · MP3-42HZ005 · MP3-42HZ008 · MP3-57H006 · MP3-57H013 · MP3-57H013-D6.35 · MP3-57H023 · MP3-57H030 · MP3-57H030-4A · MP3-57HZ006 · MP3-57HZ013 · MP3-57HZ023 · MP3-57HZ030 · MP3-57HZ030-4A · MP3-60H030 · MP3-60H030-F36 · MP3-60HZ030 · MP3-86H035 · MP3-86H035-D12.7 · MP3-86H045 · MP3-86H045-D12.7 · MP3-86H080 · MP3-86H080-D12.7 · MP3-86H085 · MP3-86H085-D12.7 · MP3-86H100 · MP3-86H120 · MP3-86HZ035 · MP3-86HZ045 · MP3-86HZ080 · MP3-86HZ085 · MP3-86HZ100 · MP3-86HZ120
Najczęściej zadawane pytania
Jaki jest termin realizacji dla MP3-42H005?
Dla tego symbolu podajemy termin: ok. 2 tyg. (zamówienie u producenta). Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).
Jak dobrać zasilanie i sterownik do MP3-42H005?
Sterownik dobiera się do prądu fazowego i napięcia zasilania silnika oraz do wymaganej rozdzielczości mikrokroku. Zbyt mały prąd ogranicza moment, zbyt duży powoduje przegrzewanie. Chętnie sprawdzimy dobór pod Twoją aplikację.
Czy do MP3-42H005 dostanę fakturę VAT i gwarancję?
Tak. Sprzedaż prowadzi Automation Dariusz Kulik z siedzibą w Grabówce (magazyn, warsztat i odbiór osobisty w Białymstoku). Do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
