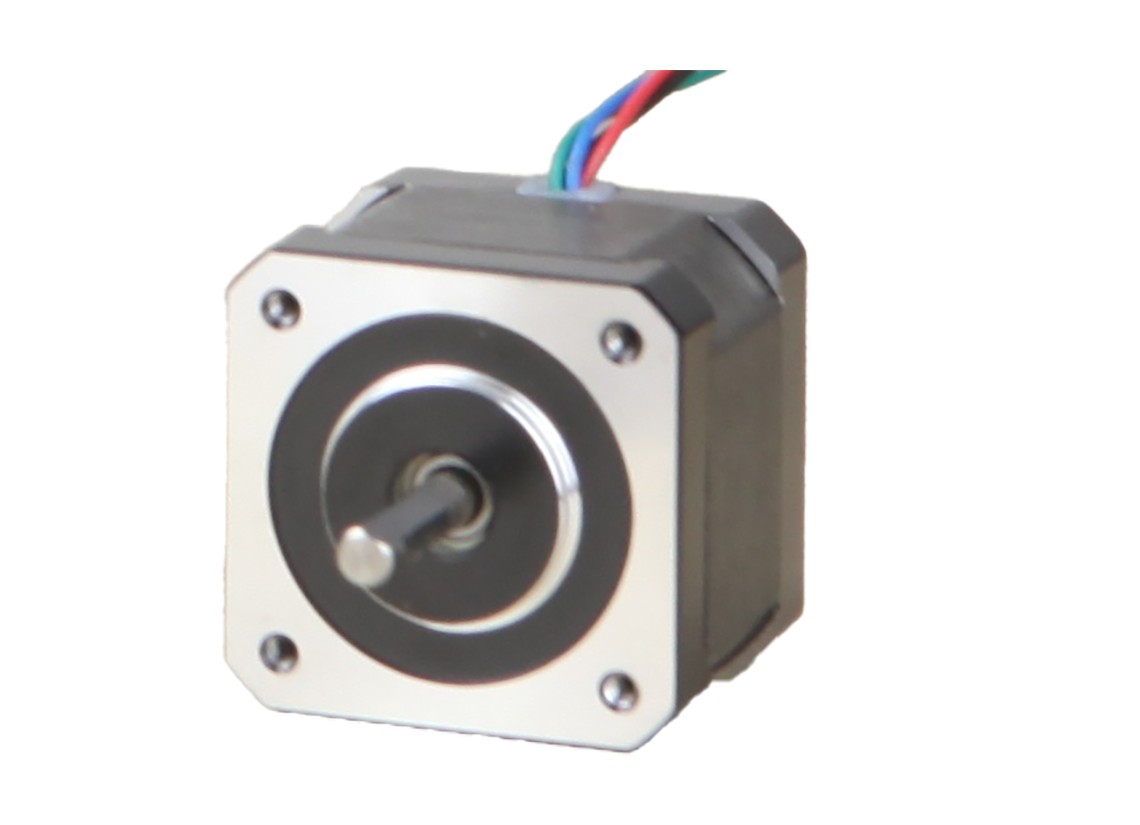

Zdjęcie poglądowe — przedstawia serię, nie konkretny egzemplarz. Parametry w tabeli poniżej dotyczą wyłącznie modelu MP3-42H008.
Xinje MP3-42H008 — silnik krokowy (pętla otwarta), 42 mm, 0,8 N·m
154,44 zł nettobrutto 189,96 zł (23% VAT)
Dwufazowy silnik krokowy Xinje MP3-42H008 z pętlą otwartą: kołnierz 42 mm, kąt kroku 1,8°, moment trzymający 0,8 N·m, prąd fazowy 1,5 A, długość korpusu 60,0 mm, średnica wału 5,0 mm, długość wału 24 mm.
Opis
Dwufazowy silnik krokowy Xinje MP3-42H008 z pętlą otwartą: kołnierz 42 mm, kąt kroku 1,8°, moment trzymający 0,8 N·m, prąd fazowy 1,5 A, długość korpusu 60,0 mm, średnica wału 5,0 mm, długość wału 24 mm.
Silnik pracuje bez sprzężenia zwrotnego — położenie wynika wprost z liczby impulsów zadanych przez napęd. W katalogu producenta potwierdzone są warianty tego modelu: MP3-42HZ008 z hamulcem postojowym i MP3-42HI008 w wykonaniu wodoodpornym. Cennik producenta wskazuje do niego napędy DP3L1-224 i DP3CL-305.
Parametry
| Liczba faz | 2 fazy |
|---|---|
| Kołnierz (mm) | 42 |
| Kąt kroku (°) | 1,8 |
| Długość korpusu (mm) | 60,0 |
| Moment trzymający (N·m) | 0,8 |
| Długość wału (mm) | 24 |
| Średnica wału (mm) | 5,0 |
| Pętla regulacji | otwarta |
| Hamulec postojowy | – |
| Wykonanie wodoodporne | – |
| Sygnał fazy Z | – |
Informacje dodatkowe
| Kołnierz | 42 mm |
|---|---|
| Moment | 0,8 N·m |
| Pętla | otwarta |
| Hamulec | nie |
| Sygnał Z | nie |
| Średnica wału | 5,0 mm |
- Xinje MP seria HMI instrukcja PDF Angielski
- Certyfikat — Xinje MP3-110H120 ZIP Angielski xinje.com
- Certyfikat — Xinje MP3-42H004 ZIP Angielski xinje.com
- Certyfikat CE — Xinje silniki krokowe 220 V PDF Angielski xinje.com
- Certyfikat CE — Xinje silniki krokowe niskiego napięcia PDF Angielski xinje.com
- Xinje Napędy krokowe PDF Angielski
Pelna dokumentacja serii: strefa pobran.
