Xinje MP3-42H002 — silnik krokowy (pętla otwarta), 42 mm, 0,2 N·m

Dwufazowy silnik krokowy Xinje – klasyczny napęd w otwartej pętli do pozycjonowania
Dwufazowy silnik krokowy Xinje – klasyczny napęd w otwartej pętli do pozycjonowania
Dwufazowy silnik krokowy Xinje – klasyczny napęd w otwartej pętli do pozycjonowania
Dwufazowy silnik krokowy Xinje – klasyczny napęd w otwartej pętli do pozycjonowania
Dwufazowy silnik krokowy Xinje – klasyczny napęd w otwartej pętli do pozycjonowania
Dwufazowy silnik krokowy Xinje – klasyczny napęd w otwartej pętli do pozycjonowania

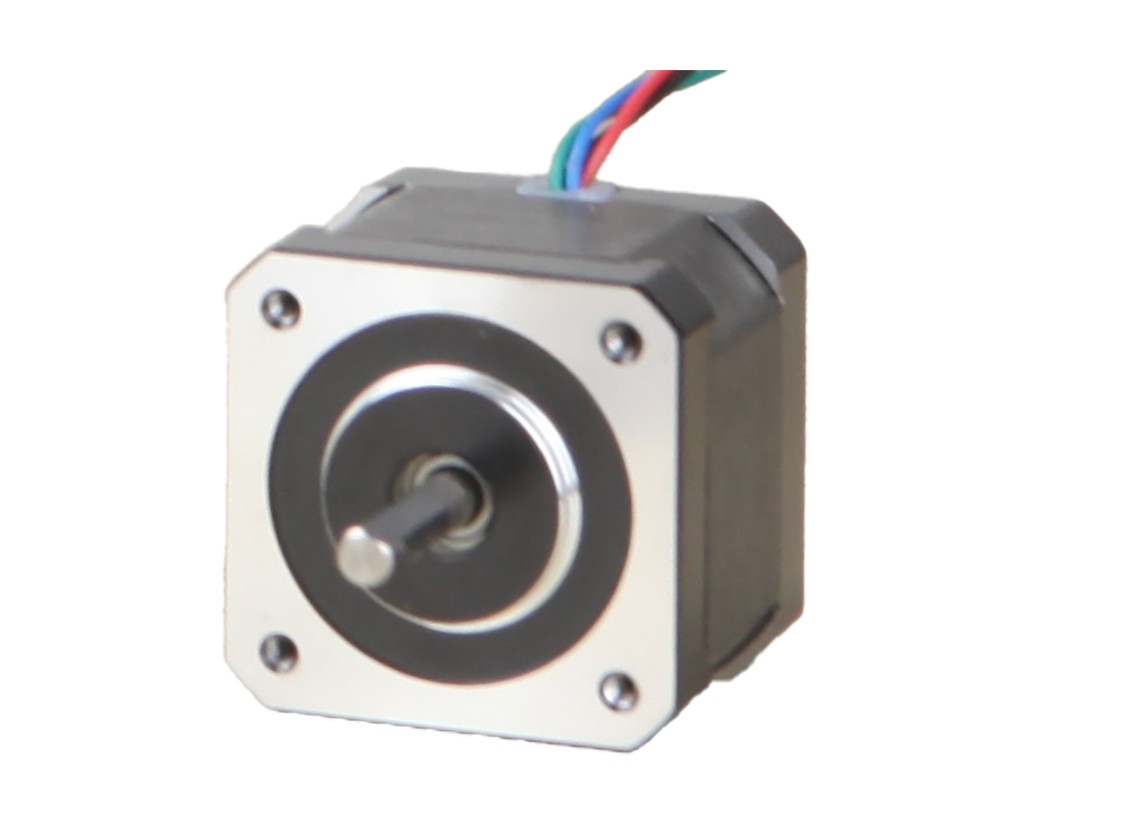

Zdjęcie poglądowe — przedstawia serię, nie konkretny egzemplarz. Parametry w tabeli poniżej dotyczą wyłącznie modelu MP3-42H002.

Xinje MP3-42H002 — silnik krokowy (pętla otwarta), 42 mm, 0,2 N·m

83,16 zł nettobrutto 102,29 zł (23% VAT)

Dwufazowy silnik krokowy Xinje MP3-42H002 z pętlą otwartą: kołnierz 42 mm, kąt kroku 1,8°, moment trzymający 0,2 N·m, prąd fazowy 0,5 A, długość korpusu 34,0 mm, średnica wału 5,0 mm, długość wału 24 mm.

SKU: MP3-42H002 Kategoria:
Dostawa i gwarancja: wysyłka z magazynu w Białymstoku w 24 h (dni robocze) · gwarancja 24 miesiące · dostawa i płatności · gwarancja i serwis
Zapytaj o cenę

Opis

Dwufazowy silnik krokowy Xinje MP3-42H002 z pętlą otwartą: kołnierz 42 mm, kąt kroku 1,8°, moment trzymający 0,2 N·m, prąd fazowy 0,5 A, długość korpusu 34,0 mm, średnica wału 5,0 mm, długość wału 24 mm.

Silnik pracuje bez sprzężenia zwrotnego — położenie wynika wprost z liczby impulsów zadanych przez napęd. W katalogu producenta potwierdzone są warianty tego modelu: MP3-42HZ002 z hamulcem postojowym i MP3-42HI002 w wykonaniu wodoodpornym. Cennik producenta wskazuje do niego napęd DP3L1-224. Cennik wymienia też DP3CL-305, ale jego nastawa prądu zaczyna się od 1 A i nie obejmuje prądu fazowego 0,5 A tego silnika — tego zestawienia nie publikujemy bez potwierdzenia u producenta. Uwaga: źródła producenta są rozbieżne. Cennik 2026 (w.22) podaje długość korpusu 33 mm, karta katalogowa — 34 mm. Publikujemy dane z karty katalogowej; przy zabudowie krytycznej wymiarowo warto potwierdzić wymiar u producenta.

Parametry

Liczba faz 2 fazy
Kołnierz (mm) 42
Kąt kroku (°) 1,8
Długość korpusu (mm) 34,0
Moment trzymający (N·m) 0,2
Długość wału (mm) 24
Średnica wału (mm) 5,0
Pętla regulacji otwarta
Hamulec postojowy –
Wykonanie wodoodporne –
Sygnał fazy Z –

Informacje dodatkowe

Kołnierz

42 mm
Moment

0,2 N·m
Pętla

otwarta
Hamulec

nie
Sygnał Z

nie
Średnica wału

5,0 mm

Model MP3-42H002 · 6 plikow z aktualnej dokumentacji producenta

Instrukcje
Certyfikaty i deklaracje
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.
