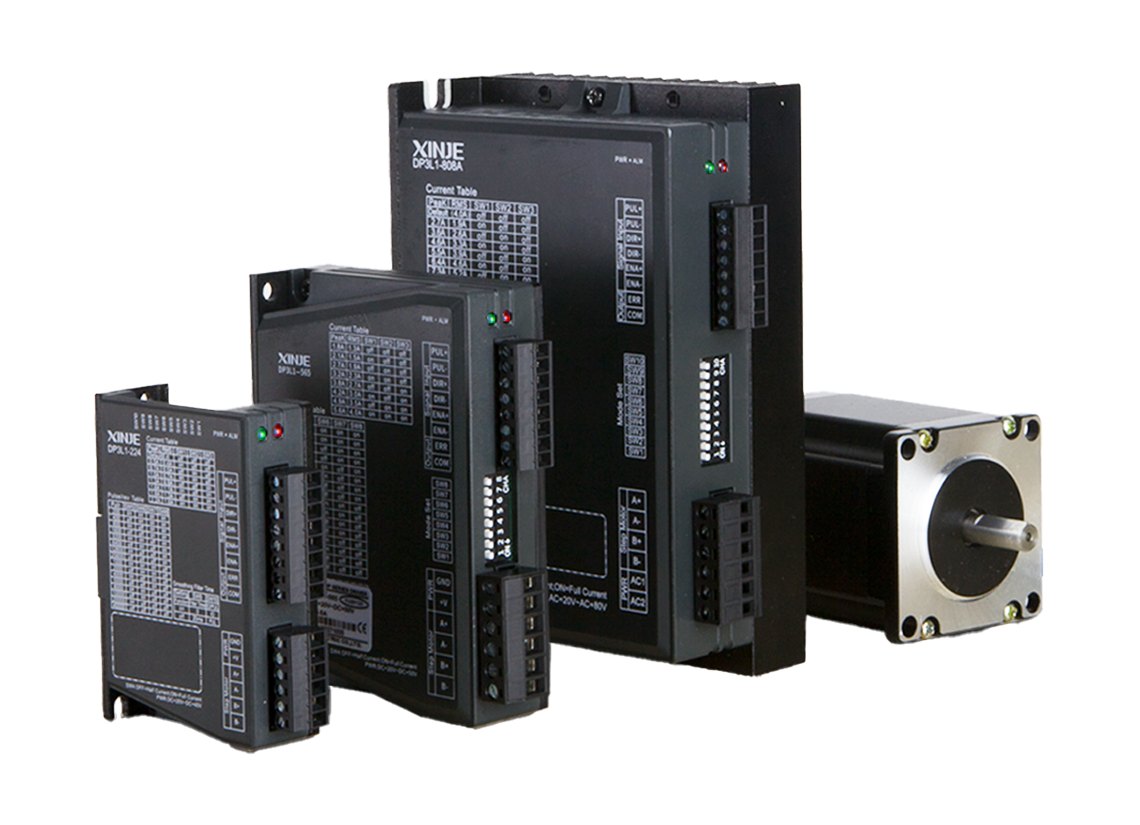

Sterownik silnika krokowego Xinje DP3L1 – otwarta pętla, wejście impulsowe krok/kierunek

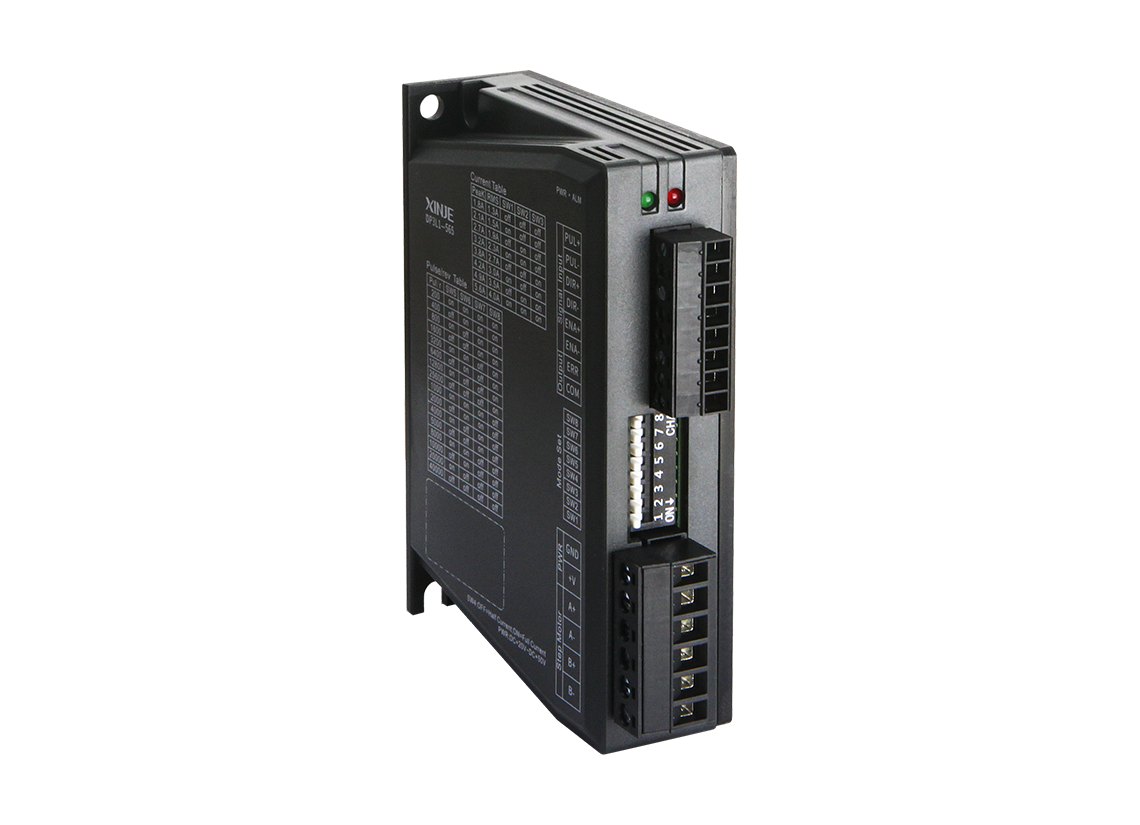

Sterownik silnika krokowego Xinje DP3L1 – otwarta pętla, wejście impulsowe krok/kierunek

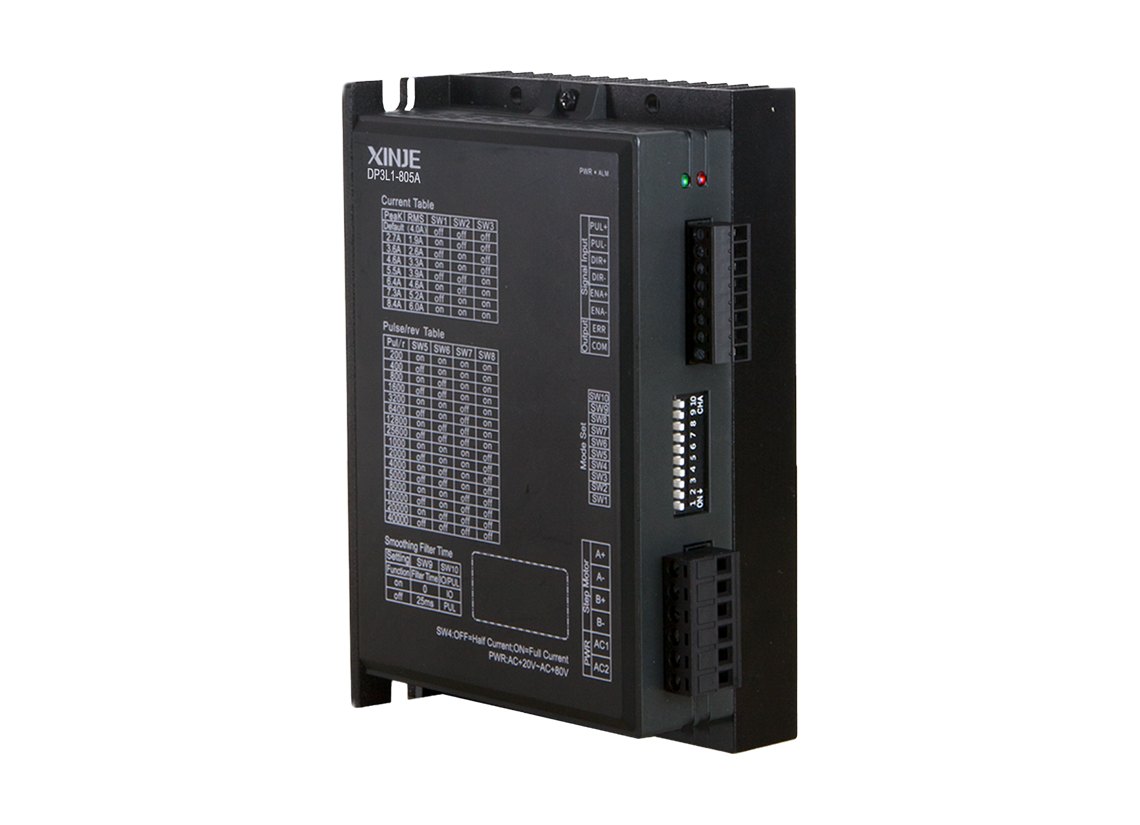

Sterownik silnika krokowego Xinje DP3L1 – otwarta pętla, wejście impulsowe krok/kierunek
Sterownik silnika krokowego Xinje DP3L1 – otwarta pętla, wejście impulsowe krok/kierunek
DP3L1-808A

Xinje DP3L1-808A — napęd silnika krokowego impulsowy, pętla otwarta, DC 20–110 V / AC 20–80 V, 2,7–8,4 A

308,88 zł netto · dla firm379,92 zł brutto · cena dla osób prywatnych

Impulsowy napęd silnika krokowego 2-fazowego w pętli otwartej, z zasilaniem DC 20–110 V albo AC 20–80 V i nastawą prądu 2,7–8,4 A. Najwyższe napięcie zasilania w rodzinie DP3L1.

Termin realizacji ok. 2 tyg.

SKU: DP3L1-808A Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@xinje.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Impulsowy napęd silnika krokowego 2-fazowego w pętli otwartej, z zasilaniem DC 20–110 V albo AC 20–80 V i nastawą prądu 2,7–8,4 A. Najwyższe napięcie zasilania w rodzinie DP3L1.

Rodzina DP3L1 to najprostszy sposób poruszenia silnikiem krokowym: sterownik wysyła ciąg impulsów i sygnał kierunku, a napęd odmierza kroki bez sprzężenia zwrotnego z silnika. DP3L1-808A pracuje przy najwyższym napięciu w rodzinie — DC 20–110 V albo AC 20–80 V — przy prądzie 2,7–8,4 A, co przeznacza go do 2-fazowych silników MP3 o kołnierzu 86 mm. Wyższe napięcie szyny podtrzymuje moment przy większych prędkościach obrotowych. Podział kroku 200–25600 impulsów na obrót, wejście sterujące 5 V albo 24 V, częstotliwość do 150 kHz; napęd ma zadeklarowaną funkcję I/O i wyjście alarmu. Uwaga: źródła producenta są rozbieżne. Cennik 2026 (w.6) podaje prąd 3,7–8,4 A i silniki 86 mm, karta katalogowa — prąd 2,7–8,4 A i silniki 57 i 86 mm. Publikujemy dane z karty katalogowej; praca poniżej 3,7 A oraz dobór do silnika 57 mm wymagają potwierdzenia u producenta.

Parametry

Tryb sterowania impulsowy
Zasilanie (V) DC 20~110 V, AC 20~80 V
Pętla regulacji otwarta
Prąd wyjściowy (A) 2,7~8,4
Liczba faz 2 fazy
Funkcje I/O ✓
Częstotliwość impulsów (Hz) 150 kHz
Napięcie sygnałów sterujących 5 V / 24 V
Sygnały wejściowe wejście impulsów, wejście kierunku, wejście zezwolenia/zwolnienia
Sygnały wyjściowe wyjście alarmu
Funkcje alarmowe przetężenie lub zwarcie, przepięcie, przerwa w obwodzie silnika lub zły styk
Temperatura składowania -20~65 °C
Wymiary (mm) 150 × 56 × 97,5
Współpracujące silniki (kołnierz) 57, 86 mm

Informacje dodatkowe

Waga 0,9 kg
Wymiary 56 × 150 × 98 mm
Interfejs

Impulsowy
Pętla

otwarta
Prąd wyjściowy

2,7–8,4 A
Zasilanie

DC 20–110 V / AC 20–80 V
Wbudowane I/O

tak
Kołnierz

57 mm, 86 mm
