Xinje DP3F1-808A — napęd silnika krokowego impulsowy, pętla zamknięta, DC 20–110 V / AC 20–80 V, 1–8,4 A

Xinje DP3F1-808A — napęd silnika krokowego impulsowy, pętla zamknięta, DC 20–110 V / AC 20–80 V, 1–8,4 A

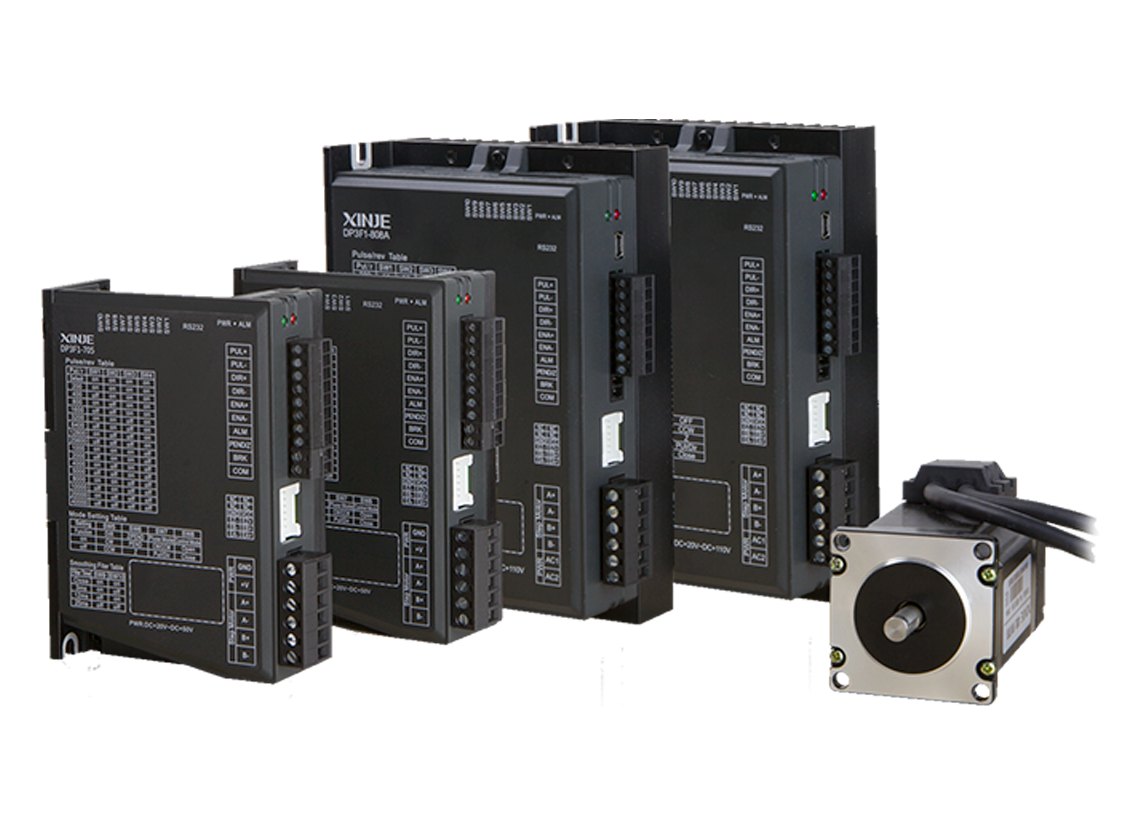

Sterownik silnika krokowego Xinje DP3F1 – zamknięta pętla, wejście impulsowe krok/kierunek
Sterownik silnika krokowego Xinje DP3F1 – zamknięta pętla, wejście impulsowe krok/kierunek
Sterownik silnika krokowego Xinje DP3F1 – zamknięta pętla, wejście impulsowe krok/kierunek
DP3F1-808A

Xinje DP3F1-808A — napęd silnika krokowego impulsowy, pętla zamknięta, DC 20–110 V / AC 20–80 V, 1–8,4 A

374,22 zł netto · dla firm460,29 zł brutto · cena dla osób prywatnych

Impulsowy napęd silnika krokowego 2-fazowego pracujący w pętli zamkniętej, z zasilaniem DC 20–110 V albo AC 20–80 V i prądem 1–8,4 A. Najwyższe napięcie zasilania w rodzinie DP3F1.

Termin realizacji ok. 2 tyg.

SKU: DP3F1-808A Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@xinje.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Impulsowy napęd silnika krokowego 2-fazowego pracujący w pętli zamkniętej, z zasilaniem DC 20–110 V albo AC 20–80 V i prądem 1–8,4 A.

Rodzina DP3F1 zachowuje sterowanie impulsowe znane z napędów pętli otwartej, ale dokłada sprzężenie zwrotne z enkodera silnika. DP3F1-808A pracuje przy najwyższym napięciu w rodzinie — DC 20–110 V albo AC 20–80 V — przy prądzie 1–8,4 A, co pozwala utrzymać moment silnika 86 mm przy wyższych prędkościach. Sterowanie odbywa się sygnałem impuls/kierunek o poziomie 5 V lub 24 V, z częstotliwością do 150 kHz. Napęd podaje wyjście alarmu, sygnał osiągnięcia pozycji i sterowanie hamulcem, a port RS232 służy do konfiguracji. Uwaga: źródła producenta są rozbieżne. Cennik 2026 (w.57–58) podaje zasilanie DC 20–80 V albo AC 30–110 V i silniki 57/86 mm, karta katalogowa — DC 20–110 V albo AC 20–80 V i silniki 86 mm. Publikujemy dane z karty katalogowej; przed doborem zasilacza i przy silniku 57 mm prosimy o potwierdzenie u producenta.

Parametry

Tryb sterowania impulsowy
Zasilanie (V) DC 20~110 V, AC 20~80 V
Pętla regulacji zamknięta
Prąd wyjściowy (A) 1~8,4
Liczba faz 2 fazy
Funkcje I/O –
Częstotliwość impulsów (Hz) sygnał 24 V: 150 kHz, sygnał różnicowy 5 V: 153 kHz
Napięcie sygnałów sterujących 5 V / 24 V
Sygnały wejściowe wejście impulsów, wejście kierunku, wejście zezwolenia/zwolnienia
Sygnały wyjściowe wyjście alarmu, wyjście osiągnięcia pozycji, wyjście sygnału blokady
Interfejs komunikacyjny RS232
Funkcje alarmowe przetężenie lub zwarcie, przepięcie, zbyt niskie napięcie, przerwa w obwodzie silnika lub zły styk, krańcówka, detekcja blokady przy załączeniu
Temperatura składowania -20~65 °C
Wymiary (mm) 150 × 97,5 × 56
Współpracujące silniki (kołnierz) 86 mm

Informacje dodatkowe

Waga 0,9 kg
Wymiary 98 × 150 × 56 mm
Interfejs

Impulsowy
Pętla

zamknięta
Prąd wyjściowy

1–8,4 A
Zasilanie

DC 20–110 V / AC 20–80 V
Wbudowane I/O

nie
Kołnierz

86 mm

Model DP3F1-808A · 4 plikow z aktualnej dokumentacji producenta

Instrukcje
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje DP3F1-808A — napęd silnika krokowego impulsowy, pętla zamknięta, DC 20–110 V / AC 20–80 V, 1–8,4 A”

Certyfikaty i deklaracje

Dokumenty producenta dla rodziny DP3F1. Linki prowadzą bezpośrednio na serwer producenta (aktualna wersja pliku); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.

Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.

Certyfikaty wszystkich serii →

Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:

Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

Podobne produkty

Inne modele w serii DP3L / DP3F — impulsowe

Ten model (DP3F1-808A) to wykonanie o parametrach: interfejs Impulsowy; pętla zamknięta; prąd wyjściowy 1–8,4 A; zasilanie DC 20–110 V / AC 20–80 V; wbudowane i/o nie. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

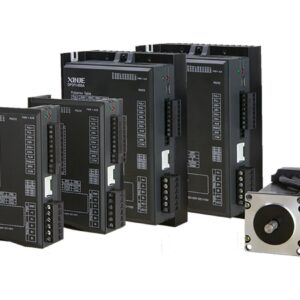

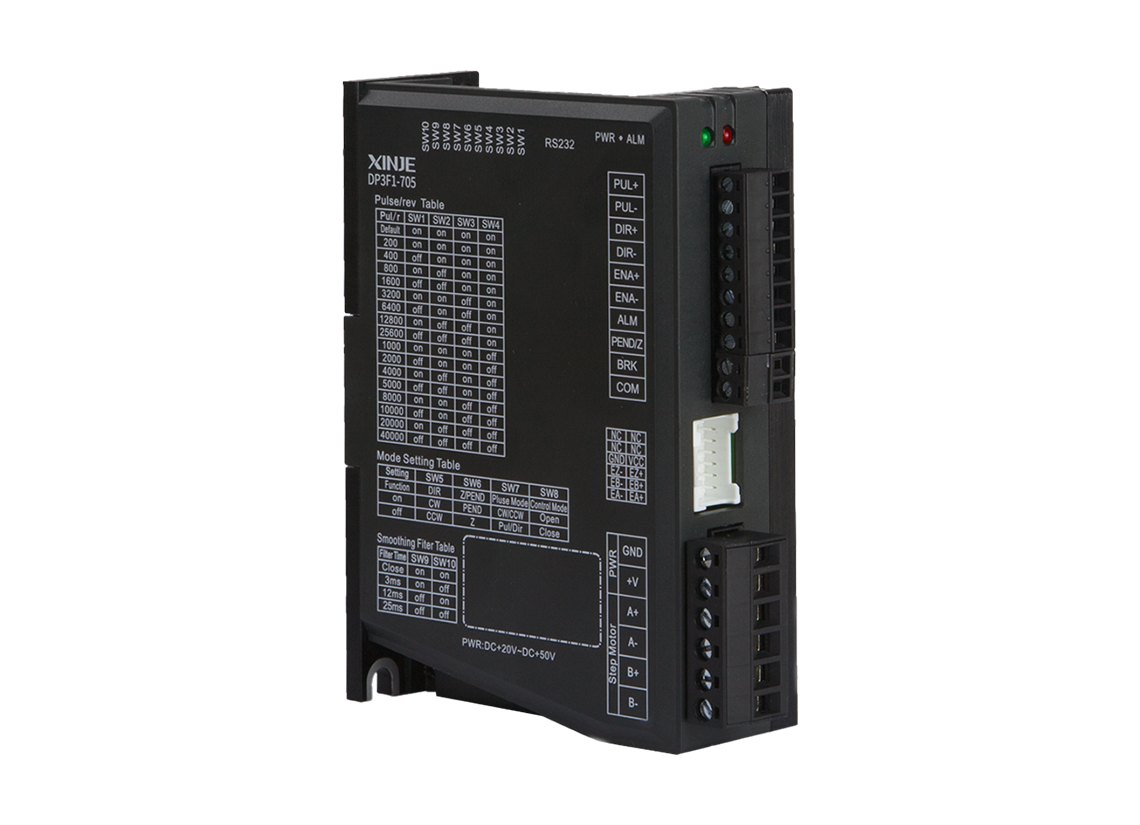

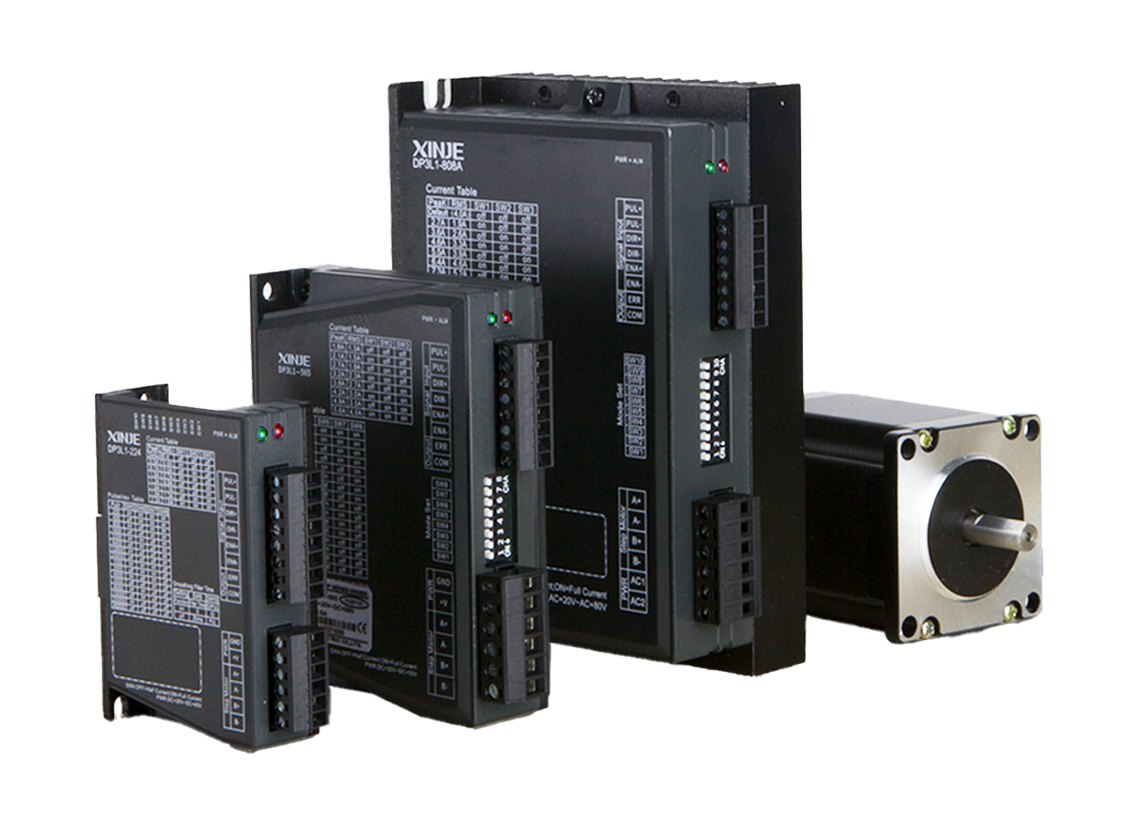

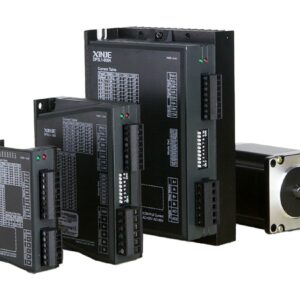

DP3F1-305 · DP3F1-705 · DP3L1-224 · DP3L1-565 · DP3L1-565-IO · DP3L1-805A · DP3L1-808A

Zobacz całą serię DP3L / DP3F — impulsowe
