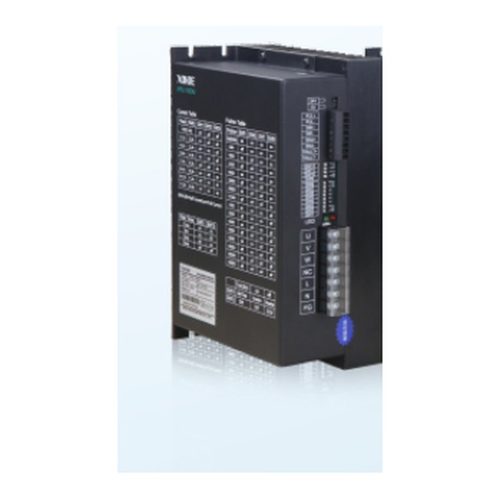

Xinje DP3F1-305 — napęd silnika krokowego impulsowy, pętla zamknięta, DC 20–50 V, 1–3 A

249,48 zł netto · dla firm306,86 zł brutto · cena dla osób prywatnych

Impulsowy napęd silnika krokowego 2-fazowego pracujący w pętli zamkniętej, zasilany DC 20–50 V, z prądem 1–3 A. Do silników MP3 pętli zamkniętej o kołnierzu 42 mm, z portem konfiguracyjnym RS232.

Termin realizacji ok. 2 tyg.

SKU: DP3F1-305 Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@xinje.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Impulsowy napęd silnika krokowego 2-fazowego pracujący w pętli zamkniętej, zasilany DC 20–50 V, z prądem 1–3 A. Do silników MP3 pętli zamkniętej o kołnierzu 42 mm, z portem konfiguracyjnym RS232.

Rodzina DP3F1 zachowuje sterowanie impulsowe znane z napędów pętli otwartej, ale dokłada sprzężenie zwrotne z enkodera silnika: napęd kontroluje rzeczywiste położenie wirnika, więc przeciążenie nie kończy się cichą utratą kroków, tylko alarmem. DP3F1-305 obsługuje 2-fazowe silniki MP3 pętli zamkniętej o kołnierzu 42 mm przy zasilaniu DC 20–50 V i prądzie 1–3 A. Wejście sygnału sterującego przyjmuje 5 V albo 24 V, a częstotliwość impulsów sięga 150 kHz. Poza wyjściem alarmu napęd podaje sygnał osiągnięcia pozycji i sterowanie hamulcem. Konfigurację wykonuje się przez RS232 programem narzędziowym Xinje. Uwaga: źródła producenta są rozbieżne co do prądu. Cennik 2026 (w.53) podaje 1–4 A, karta katalogowa — 1–3 A. Publikujemy wartość niższą, bezpieczną dla napędu; nastawa powyżej 3 A wymaga potwierdzenia u producenta.

Parametry

Tryb sterowania impulsowy
Zasilanie (V) DC 20~50 V
Pętla regulacji zamknięta
Prąd wyjściowy (A) 1~3
Liczba faz 2 fazy
Funkcje I/O –
Częstotliwość impulsów (Hz) sygnał 24 V: 150 kHz, sygnał różnicowy 5 V: 150 kHz
Napięcie sygnałów sterujących 5 V / 24 V
Sygnały wejściowe wejście impulsów, wejście kierunku, wejście zezwolenia/zwolnienia
Sygnały wyjściowe wyjście alarmu, wyjście osiągnięcia pozycji, wyjście sygnału blokady
Interfejs komunikacyjny RS232
Funkcje alarmowe przetężenie lub zwarcie, przepięcie, zbyt niskie napięcie, przerwa w obwodzie silnika lub zły styk, krańcówka, detekcja blokady przy załączeniu
Temperatura składowania -20~65 °C
Wymiary (mm) 110 × 77 × 31
Współpracujące silniki (kołnierz) 42 mm

Informacje dodatkowe

Waga 0,35 kg
Wymiary 77 × 110 × 31 mm
Interfejs

Impulsowy
Pętla

zamknięta
Prąd wyjściowy

1–3 A
Zasilanie

DC 20–50 V
Wbudowane I/O

nie
Kołnierz

42 mm

Model DP3F1-305 · 4 plikow z aktualnej dokumentacji producenta

Instrukcje
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje DP3F1-305 — napęd silnika krokowego impulsowy, pętla zamknięta, DC 20–50 V, 1–3 A”

Certyfikaty i deklaracje

Dokumenty producenta dla rodziny DP3F1. Linki prowadzą bezpośrednio na serwer producenta (aktualna wersja pliku); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.

Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.

Certyfikaty wszystkich serii →

Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:

Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

Podobne produkty

Inne modele w serii DP3L / DP3F — impulsowe

Ten model (DP3F1-305) to wykonanie o parametrach: interfejs Impulsowy; pętla zamknięta; prąd wyjściowy 1–3 A; zasilanie DC 20–50 V; wbudowane i/o nie. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

DP3F1-705 · DP3F1-808A · DP3L1-224 · DP3L1-565 · DP3L1-565-IO · DP3L1-805A · DP3L1-808A

Zobacz całą serię DP3L / DP3F — impulsowe

Najczęściej zadawane pytania

Jaki jest termin realizacji dla DP3F1-305?

Dla tego symbolu podajemy termin: ok. 2 tyg. (zamówienie u producenta). Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

Czy do DP3F1-305 dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik z siedzibą w Grabówce (magazyn, warsztat i odbiór osobisty w Białymstoku). Do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
