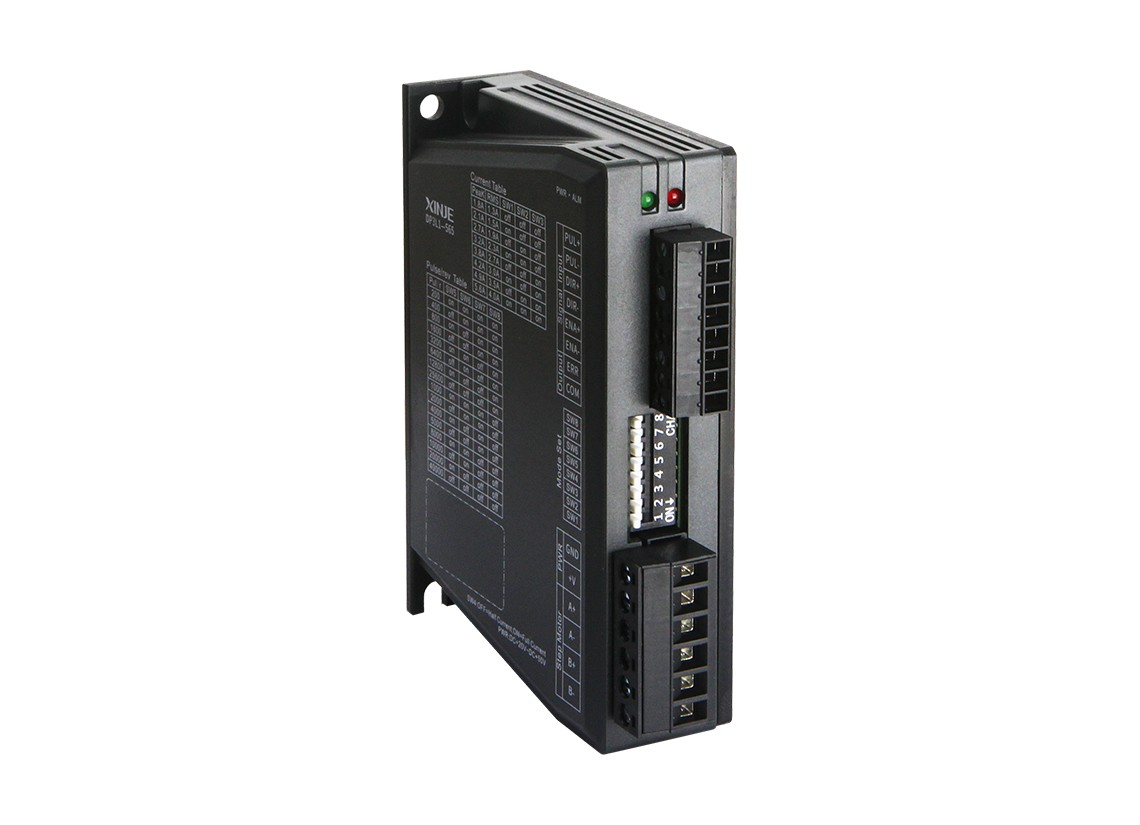

Xinje DP3L1-565 — napęd silnika krokowego impulsowy, pętla otwarta, DC 20–50 V, 1,4–5,6 A

184,14 zł netto · dla firm226,49 zł brutto · cena dla osób prywatnych

Impulsowy napęd silnika krokowego 2-fazowego w pętli otwartej, zasilany DC 20–50 V, z nastawą prądu 1,4–5,6 A. Wersja bez wbudowanej funkcji I/O.

Termin realizacji ok. 2 tyg.

SKU: DP3L1-565 Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@xinje.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Impulsowy napęd silnika krokowego 2-fazowego w pętli otwartej, zasilany DC 20–50 V, z nastawą prądu 1,4–5,6 A. Wersja bez wbudowanej funkcji I/O.

Rodzina DP3L1 to najprostszy sposób poruszenia silnikiem krokowym: sterownik wysyła ciąg impulsów i sygnał kierunku, a napęd odmierza kroki bez sprzężenia zwrotnego z silnika. DP3L1-565 obsługuje 2-fazowe silniki MP3 o kołnierzu 57 i 86 mm przy zasilaniu DC 20–50 V i prądzie 1,4–5,6 A. Podział kroku jest nastawny w zakresie 200–25600 impulsów na obrót, wejście sterujące przyjmuje 5 V albo 24 V, a maksymalna częstotliwość impulsów to 150 kHz. Wejścia to impuls, kierunek i zezwolenie/zwolnienie, wyjście — sygnał alarmu; funkcja I/O nie jest w tym wykonaniu zadeklarowana. Uwaga: źródła producenta są rozbieżne. Cennik 2026 (w.4) podaje prąd 1,8–5,6 A i współpracę z silnikami 57/60/86 mm, karta katalogowa — prąd 1,4–5,6 A i silniki 57 i 86 mm. Publikujemy dane z karty katalogowej; dobór do silnika 60 mm wymaga potwierdzenia u producenta.

Parametry

Tryb sterowania impulsowy
Zasilanie (V) DC 20~50 V
Pętla regulacji otwarta
Prąd wyjściowy (A) 1,4~5,6
Liczba faz 2 fazy
Funkcje I/O –
Częstotliwość impulsów (Hz) 150 kHz
Napięcie sygnałów sterujących 5 V / 24 V
Sygnały wejściowe wejście impulsów, wejście kierunku, wejście zezwolenia/zwolnienia
Sygnały wyjściowe wyjście alarmu
Funkcje alarmowe przetężenie lub zwarcie, przepięcie, przerwa w obwodzie silnika lub zły styk
Temperatura składowania -20~65 °C
Wymiary (mm) 75,8 × 105 × 27,8
Współpracujące silniki (kołnierz) 57, 86 mm

Informacje dodatkowe

Waga 0,35 kg
Wymiary 105 × 76 × 28 mm
Interfejs

Impulsowy
Pętla

otwarta
Prąd wyjściowy

1,4–5,6 A
Zasilanie

DC 20–50 V
Wbudowane I/O

nie
Kołnierz

57 mm, 86 mm

Model DP3L1-565 · 12 plikow z aktualnej dokumentacji producenta

Instrukcje
Rysunki CAD i modele 3D
Katalogi
Certyfikaty i deklaracje
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje DP3L1-565 — napęd silnika krokowego impulsowy, pętla otwarta, DC 20–50 V, 1,4–5,6 A”

Certyfikaty i deklaracje

Dokumenty producenta dla rodziny DP3L1. Linki prowadzą bezpośrednio na serwer producenta (aktualna wersja pliku); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.

  • Certyfikaty badań (jednostka niezależna / laboratorium)Certyfikat badania — UDEM nr M.2024.206.C102807M.2024.206.C102807-Stepper Driver—Low Voltage.pdf PDF · 53 kB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026Certyfikat badania — ZHT Lab nr ZHT-240529018C (EMC), ZHT-240529019C (LVD)DP3L1-224 etc.-CE.zip ZIP · 4,2 MB · plik producenta z 02.07.2026 · sprawdzono 07.10.2026
  • Deklaracja zgodności UE (producent)na życzenie — napisz do inżyniera

Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.

Certyfikaty wszystkich serii →

Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:

Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

Podobne produkty

Inne modele w serii DP3L / DP3F — impulsowe

Ten model (DP3L1-565) to wykonanie o parametrach: interfejs Impulsowy; pętla otwarta; prąd wyjściowy 1,4–5,6 A; zasilanie DC 20–50 V; wbudowane i/o nie. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

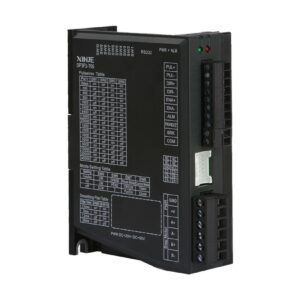

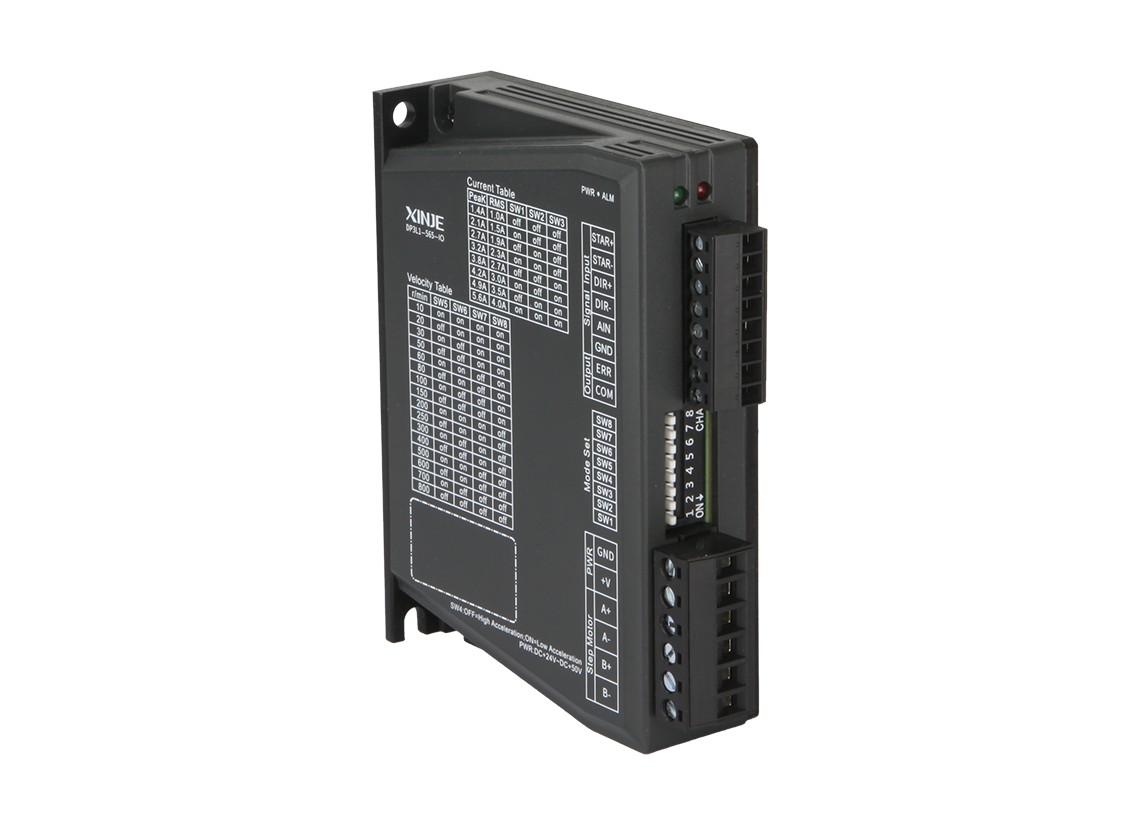

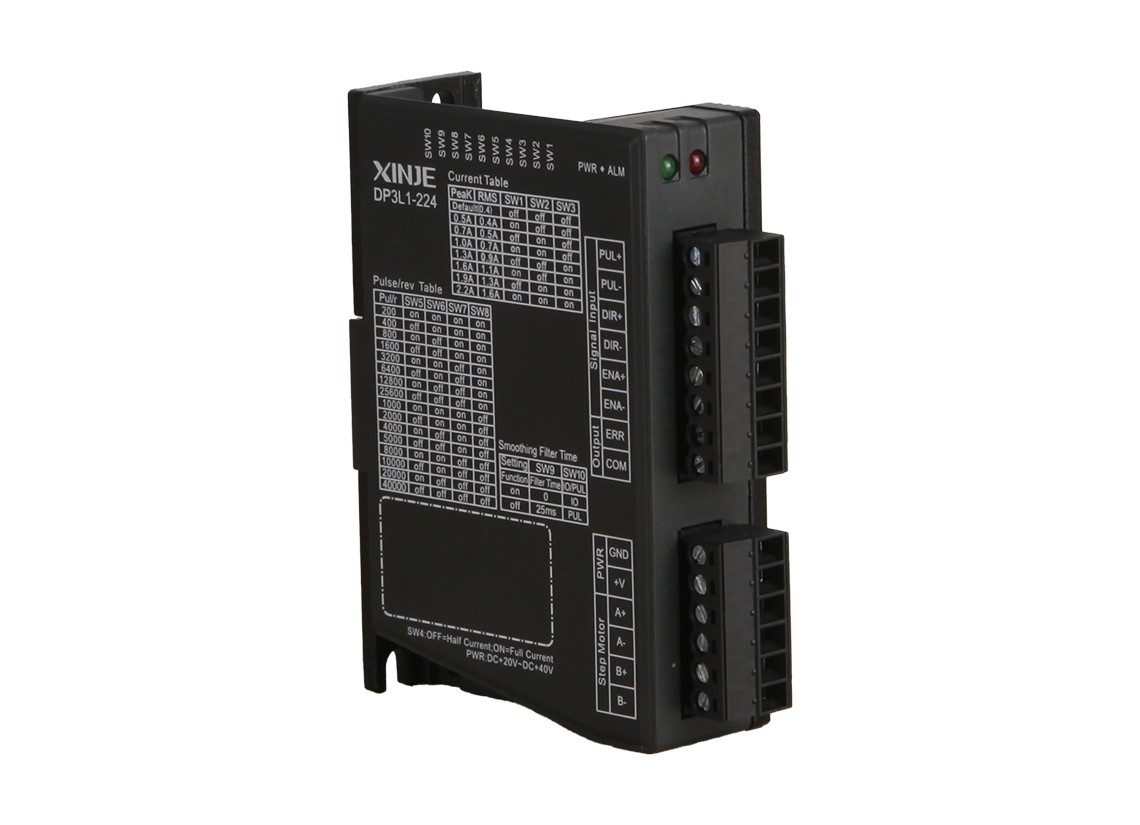

DP3F1-305 · DP3F1-705 · DP3F1-808A · DP3L1-224 · DP3L1-565-IO · DP3L1-805A · DP3L1-808A
