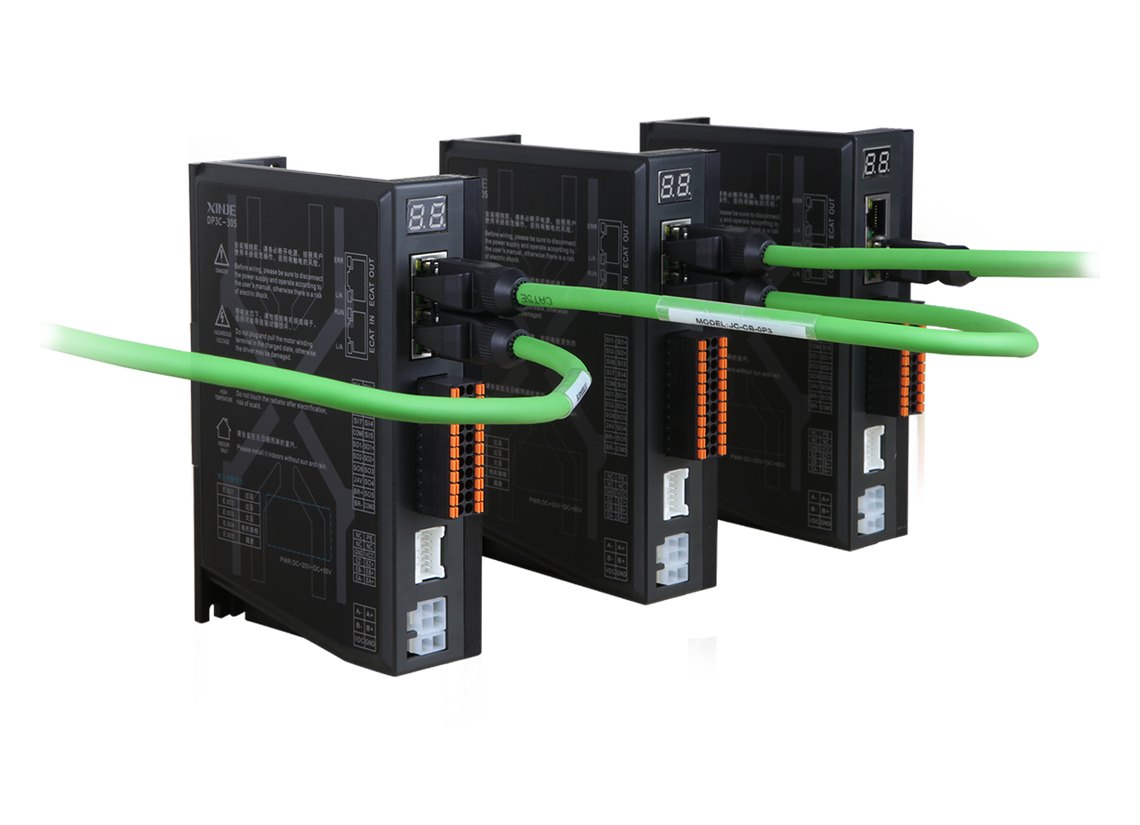

Sterownik silnika krokowego Xinje DP3C – praca w zamkniętej pętli, sterowanie po magistrali

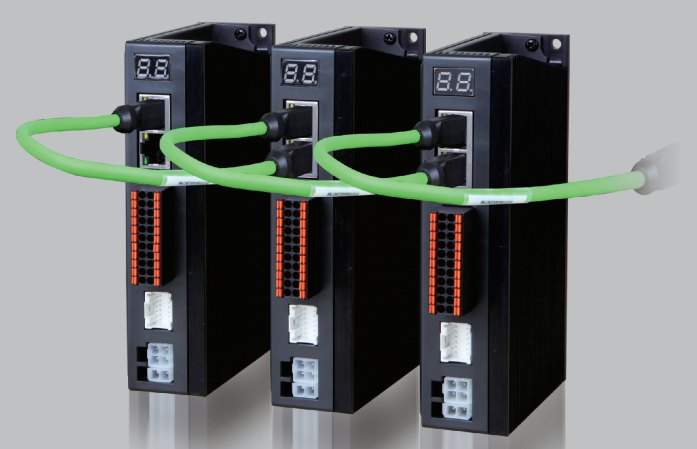

Sterownik silnika krokowego Xinje DP3C – praca w zamkniętej pętli, sterowanie po magistrali

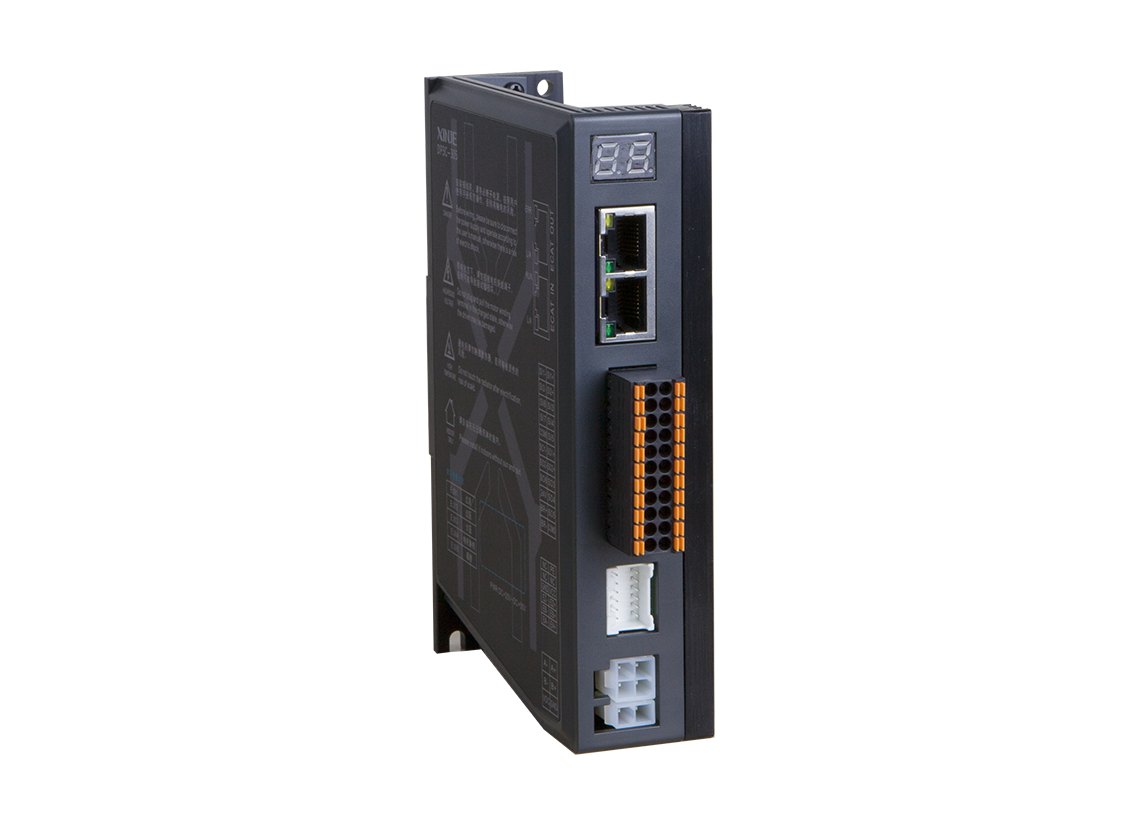

Sterownik silnika krokowego Xinje DP3C – praca w zamkniętej pętli, sterowanie po magistrali
DP3C-808

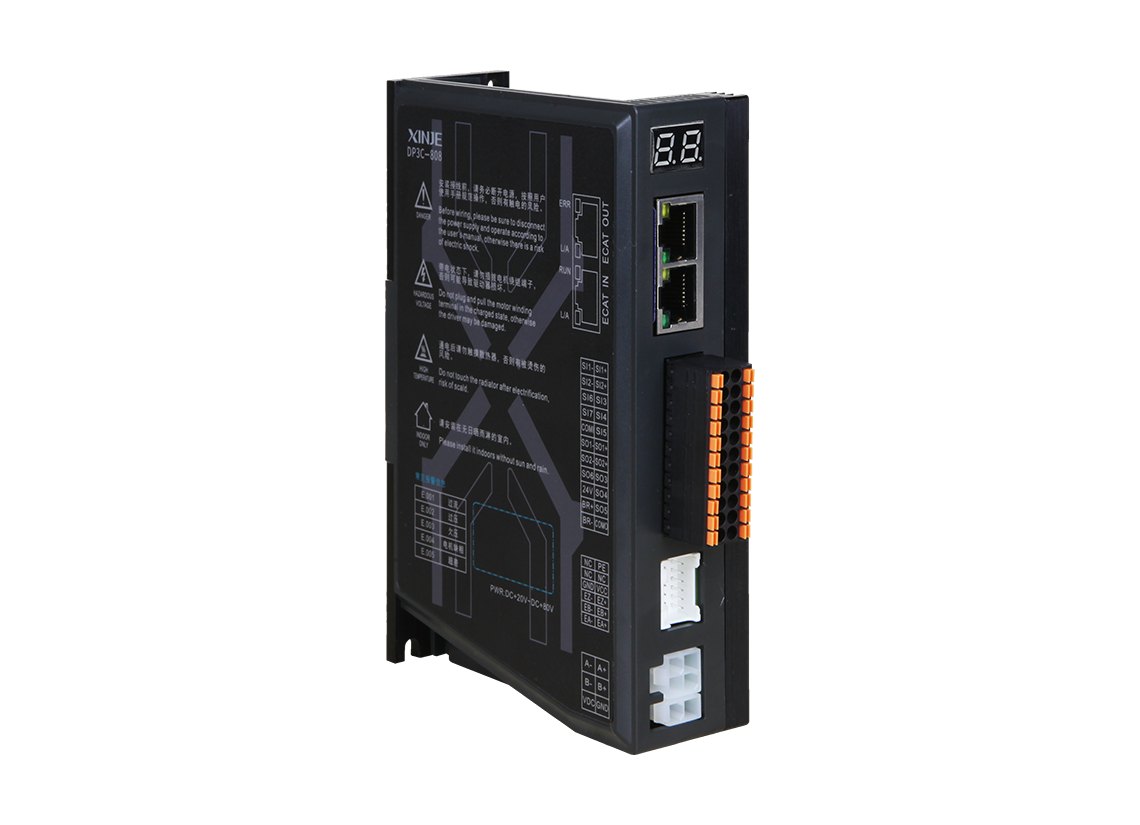

Xinje DP3C-808 — napęd silnika krokowego EtherCAT, pętla zamknięta, DC 20–80 V, 1–8 A

706,86 zł netto · dla firm869,44 zł brutto · cena dla osób prywatnych

Napęd silnika krokowego 2-fazowego sterowany magistralą EtherCAT, praca w pętli zamkniętej, zasilanie DC 20–80 V, prąd 1–8 A. Najwyższe napięcie zasilania i największy prąd w rodzinie DP3C.

Termin realizacji ok. 2 tyg.

SKU: DP3C-808 Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@xinje.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Napęd silnika krokowego 2-fazowego sterowany magistralą EtherCAT, praca w pętli zamkniętej, zasilanie DC 20–80 V, prąd 1–8 A. Najwyższe napięcie zasilania i największy prąd w rodzinie DP3C.

Rodzina DP3C łączy oba wzmocnienia naraz: zadawanie ruchu po magistrali EtherCAT i sprzężenie zwrotne z enkodera silnika. DP3C-808 zasilany DC 20–80 V i o prądzie 1–8 A jest najmocniejszym napędem EtherCAT pętli zamkniętej w serii DP3 — przewidziano go do 2-fazowych silników MP3 pętli zamkniętej o kołnierzu 86 mm. Wejścia to sonda pomiarowa, bazowanie, krańcówki dodatnia i ujemna, zatrzymanie awaryjne oraz wejścia definiowane; wyjścia — alarm, osiągnięcie pozycji, sterowanie hamulcem i wyjścia definiowane, wszystkie na poziomie 12–24 V. Uwaga: źródła producenta są rozbieżne co do górnej granicy prądu. Cennik 2026 (w.67) podaje 1–8,4 A, karta katalogowa — 1–8 A. Publikujemy wartość niższą, bezpieczną dla napędu; nastawa powyżej 8 A wymaga potwierdzenia u producenta.

Parametry

Tryb sterowania EtherCAT
Zasilanie (V) DC 20~80 V
Pętla regulacji zamknięta
Prąd wyjściowy (A) 1~8
Liczba faz 2 fazy
Funkcje I/O –
Napięcie sygnałów sterujących 12~24 V
Sygnały wejściowe wejście sondy, wejście bazy, krańcówki +/–, zatrzymanie awaryjne, wejścia konfigurowalne
Sygnały wyjściowe wyjście alarmu, wyjście osiągnięcia pozycji, wyjście sygnału blokady, wyjścia konfigurowalne
Interfejs komunikacyjny RS232, RJ45
Funkcje alarmowe przetężenie, przepięcie, odchyłka nadążania, błąd komunikacji i in.
Temperatura składowania -20~65 °C
Wymiary (mm) 145 × 97,2 × 35,5
Współpracujące silniki (kołnierz) 86 mm

Informacje dodatkowe

Waga 0,9 kg
Wymiary 97 × 145 × 36 mm
Pętla

zamknięta
Prąd wyjściowy

1–8 A
Zasilanie

DC 20–80 V
Wbudowane I/O

nie
Kołnierz

86 mm
Protokół

EtherCAT

Model DP3C-808 · 23 plikow z aktualnej dokumentacji producenta

Instrukcje
Dokumentacja techniczna
Rysunki CAD i modele 3D
Katalogi
Certyfikaty i deklaracje
Oprogramowanie i pliki konfiguracyjne
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje DP3C-808 — napęd silnika krokowego EtherCAT, pętla zamknięta, DC 20–80 V, 1–8 A”

Do projektu

Pliki do projektu elektrycznego serii DP3C. Linki prowadzą do kopii plików producenta zapisanych na xinje.pl (a gdy kopii jeszcze nie ma — na serwer producenta); przy każdym rozmiar i dzień, w którym sprawdziliśmy, że plik jest dostępny.

Pliki ECAD wszystkich serii →

Certyfikaty i deklaracje

Dokumenty producenta dla rodziny DP3C. Linki prowadzą do kopii plików producenta zapisanych na xinje.pl (a gdy kopii jeszcze nie ma — na serwer producenta); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.

Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.

Certyfikaty wszystkich serii →

Znaczenia pojęć technicznych używanych w opisach zebraliśmy w Słowniku automatyki.

Podobne produkty

Inne modele w serii DP3C / DP3CL — EtherCAT

Ten model (DP3C-808) to wykonanie o parametrach: pętla zamknięta; prąd wyjściowy 1–8 A; zasilanie DC 20–80 V; wbudowane i/o nie; kołnierz 86 mm. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

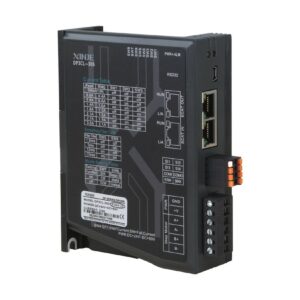

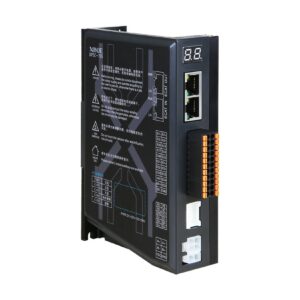

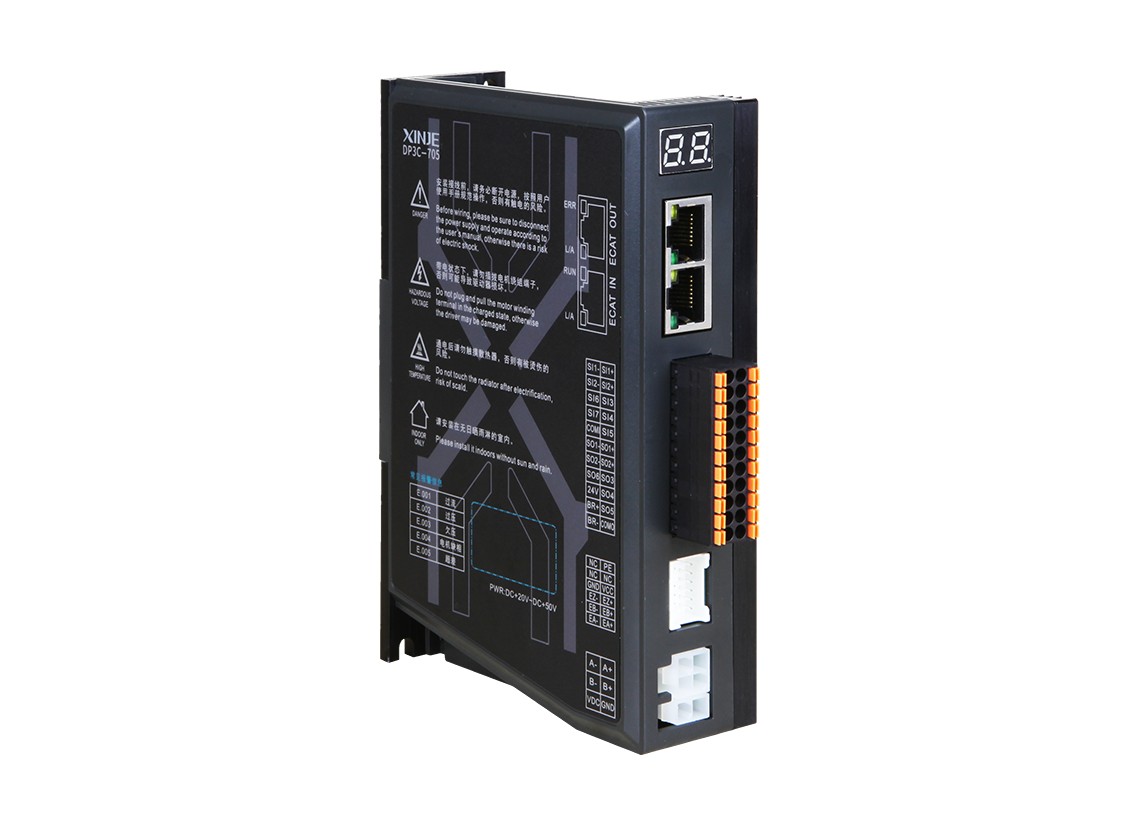

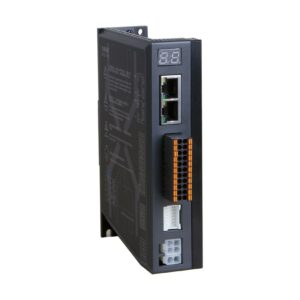

DP3C-305 · DP3C-705 · DP3CL-305 · DP3CL-705 · DP3CL-808 · DP3CL-808A
