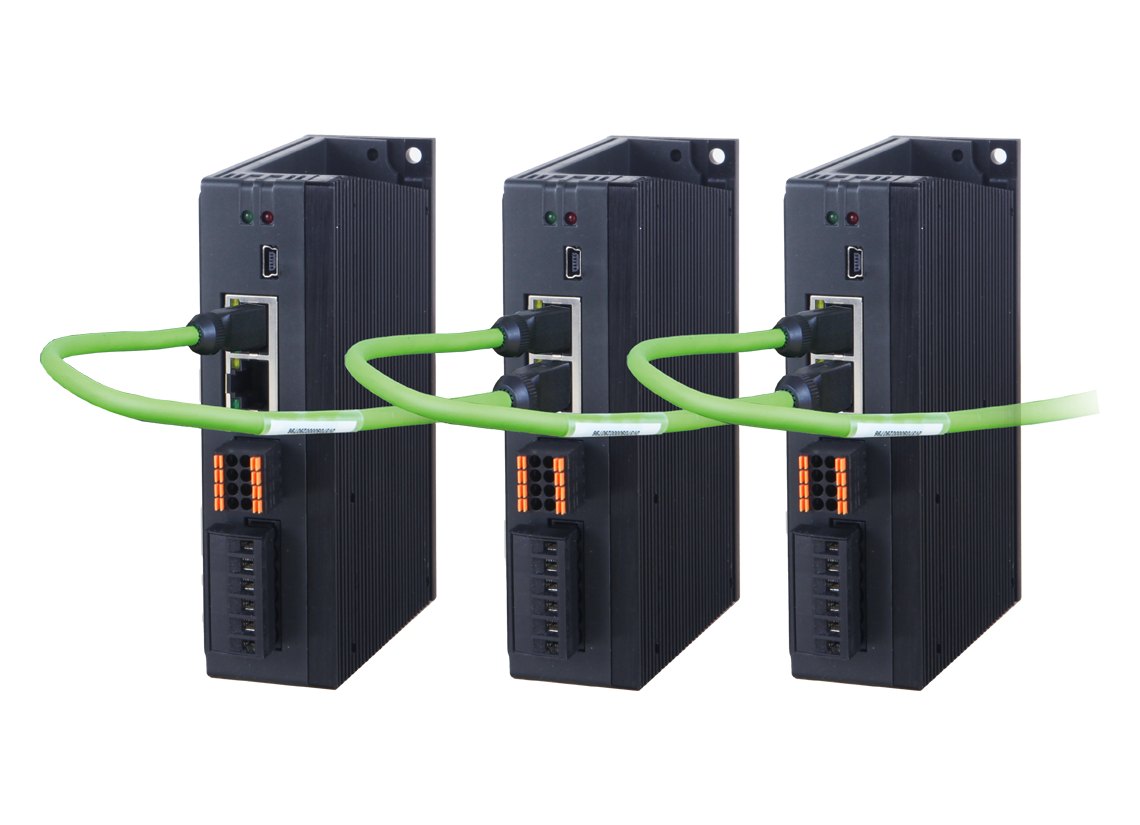

Sterownik silnika krokowego Xinje DP3CL – praca w otwartej pętli, sterowanie po magistrali
Sterownik silnika krokowego Xinje DP3CL – praca w otwartej pętli, sterowanie po magistrali
Sterownik silnika krokowego Xinje DP3CL – praca w otwartej pętli, sterowanie po magistrali
Sterownik silnika krokowego Xinje DP3CL – praca w otwartej pętli, sterowanie po magistrali
DP3CL-808A

Xinje DP3CL-808A — napęd silnika krokowego EtherCAT, pętla otwarta, DC 20–110 V / AC 20–80 V, 1–8,4 A

724,68 zł netto · dla firm891,36 zł brutto · cena dla osób prywatnych

Napęd silnika krokowego 2-fazowego sterowany magistralą EtherCAT, praca w pętli otwartej, z zasilaniem DC 20–110 V albo AC 20–80 V i prądem 1–8,4 A. Wariant DP3CL-808 na wyższe napięcie, także z zasilaniem przemiennym.

Termin realizacji ok. 2 tyg.e (zamówienie u producenta)

SKU: DP3CL-808A Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@automation.net.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Napęd silnika krokowego 2-fazowego sterowany magistralą EtherCAT, praca w pętli otwartej, z zasilaniem DC 20–110 V albo AC 20–80 V i prądem 1–8,4 A.

DP3CL-808A różni się od DP3CL-808 sekcją zasilania: przyjmuje DC 20–110 V albo AC 20–80 V, więc może pracować wprost z transformatora, bez zasilacza impulsowego. Prąd 1–8,4 A przeznacza go do 2-fazowych silników MP3 o kołnierzu 86 mm. Wejścia to bazowanie, krańcówki, zatrzymanie awaryjne, kasowanie alarmu i wejścia definiowane, wyjścia — alarm, sterowanie hamulcem i wyjścia definiowane; poziom sygnałów 12–24 V, porty serwisowe RS232 i RJ45. Uwaga: źródła producenta są rozbieżne co do dolnej granicy zasilania stałoprądowego. Cennik 2026 (w.17) podaje DC 30–110 V, karta katalogowa — DC 20–110 V. Publikujemy dane z karty katalogowej; zasilanie poniżej 30 V DC wymaga potwierdzenia u producenta.

Parametry

Tryb sterowania EtherCAT
Zasilanie (V) DC 20~110 V, AC 20~80 V
Pętla regulacji otwarta
Prąd wyjściowy (A) 1~8,4
Liczba faz 2 fazy
Funkcje I/O –
Napięcie sygnałów sterujących 12~24 V
Sygnały wejściowe wejście bazy, krańcówki +/–, zatrzymanie awaryjne, kasowanie alarmu, wejścia konfigurowalne
Sygnały wyjściowe wyjście alarmu, wyjście sygnału blokady, wyjścia konfigurowalne
Interfejs komunikacyjny RS232, RJ45
Funkcje alarmowe przetężenie, przepięcie, błąd komunikacji i in.
Temperatura składowania -25~70 °C
Wymiary (mm) 141 × 112,2 × 35
Współpracujące silniki (kołnierz) 86 mm

Informacje dodatkowe

Waga 0,9 kg
Wymiary 112 × 141 × 35 mm
Pętla

otwarta
Prąd wyjściowy

1–8,4 A
Zasilanie

DC 20–110 V / AC 20–80 V
Wbudowane I/O

nie
Kołnierz

86 mm
Protokół

EtherCAT

Model DP3CL-808A · 9 plikow z aktualnej dokumentacji producenta

Instrukcje
Dokumentacja techniczna
Rysunki CAD i modele 3D
Katalogi
Certyfikaty i deklaracje
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje DP3CL-808A — napęd silnika krokowego EtherCAT, pętla otwarta, DC 20–110 V / AC 20–80 V, 1–8,4 A”

Certyfikaty i deklaracje

Dokumenty producenta dla rodziny DP3CL. Linki prowadzą bezpośrednio na serwer producenta (aktualna wersja pliku); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.

Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.

Certyfikaty wszystkich serii →

Znaczenia pojęć technicznych używanych w opisach zebraliśmy w Słowniku automatyki.

Podobne produkty

Inne modele w serii DP3C / DP3CL — EtherCAT

Ten model (DP3CL-808A) to wykonanie o parametrach: pętla otwarta; prąd wyjściowy 1–8,4 A; zasilanie DC 20–110 V / AC 20–80 V; wbudowane i/o nie; kołnierz 86 mm. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

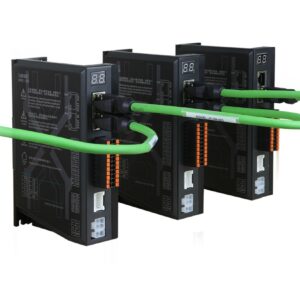

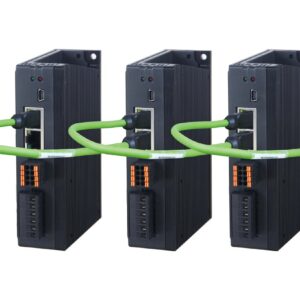

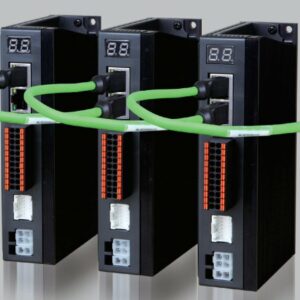

DP3C-305 · DP3C-705 · DP3C-808 · DP3CL-305 · DP3CL-705 · DP3CL-808

Zobacz całą serię DP3C / DP3CL — EtherCAT

Najczęściej zadawane pytania

Jaki jest termin realizacji dla DP3CL-808A?

Dla tego symbolu podajemy termin: ok. 2 tyg.e (zamówienie u producenta). Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

Jak dobrać zasilanie i sterownik do DP3CL-808A?

Sterownik dobiera się do prądu fazowego i napięcia zasilania silnika oraz do wymaganej rozdzielczości mikrokroku. Zbyt mały prąd ogranicza moment, zbyt duży powoduje przegrzewanie. Chętnie sprawdzimy dobór pod Twoją aplikację.

Czy do DP3CL-808A dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik z Białegostoku, do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
