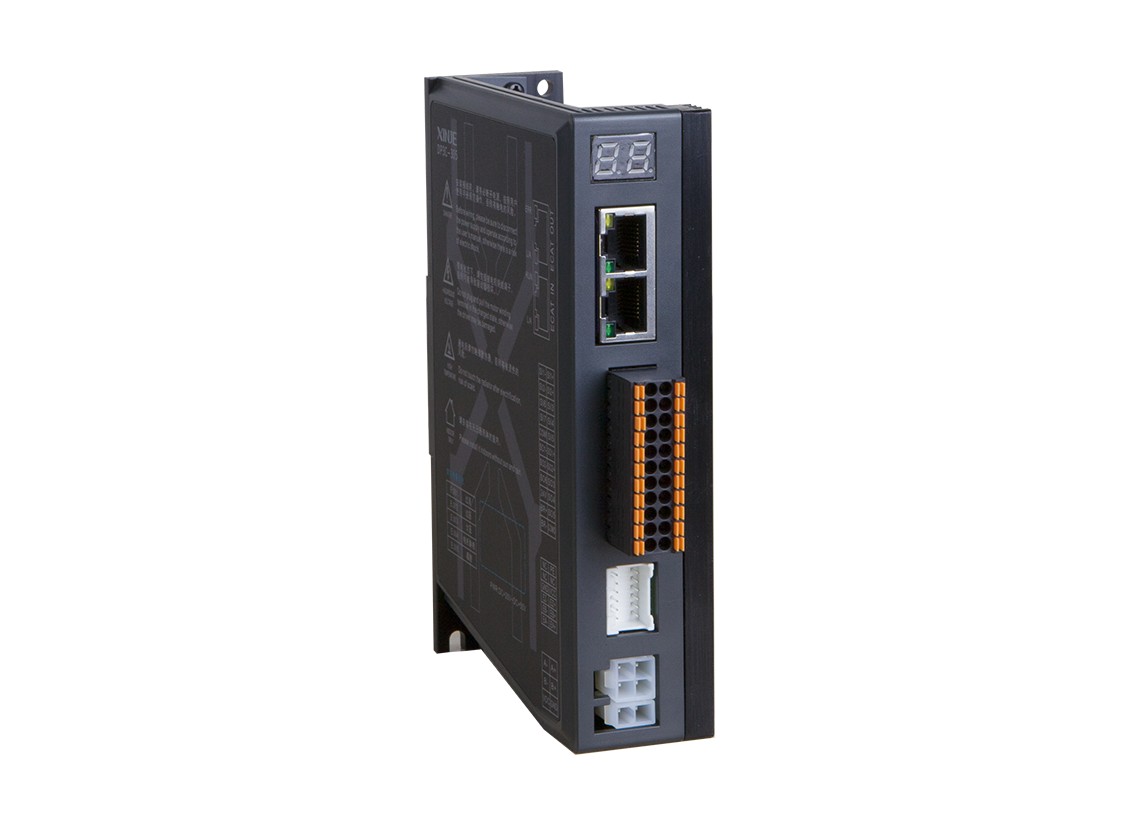

Xinje DP3C-305 — napęd silnika krokowego EtherCAT, pętla zamknięta, DC 20–50 V, 1–3 A

Xinje DP3C-305 — napęd silnika krokowego EtherCAT, pętla zamknięta, DC 20–50 V, 1–3 A
Sterownik silnika krokowego Xinje DP3C – praca w zamkniętej pętli, sterowanie po magistrali
Sterownik silnika krokowego Xinje DP3C – praca w zamkniętej pętli, sterowanie po magistrali
Sterownik silnika krokowego Xinje DP3C – praca w zamkniętej pętli, sterowanie po magistrali
DP3C-305

Xinje DP3C-305 — napęd silnika krokowego EtherCAT, pętla zamknięta, DC 20–50 V, 1–3 A

629,64 zł netto · dla firm774,46 zł brutto · cena dla osób prywatnych

Napęd silnika krokowego 2-fazowego sterowany magistralą EtherCAT, praca w pętli zamkniętej, zasilanie DC 20–50 V, prąd 1–3 A. Do silników MP3 pętli zamkniętej o kołnierzu 42 mm.

Termin realizacji ok. 2 tyg.e (zamówienie u producenta)

SKU: DP3C-305 Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@automation.net.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Napęd silnika krokowego 2-fazowego sterowany magistralą EtherCAT, praca w pętli zamkniętej, zasilanie DC 20–50 V, prąd 1–3 A. Do silników MP3 pętli zamkniętej o kołnierzu 42 mm.

Rodzina DP3C łączy oba wzmocnienia naraz: zadawanie ruchu po magistrali EtherCAT i sprzężenie zwrotne z enkodera silnika. Sterownik widzi rzeczywiste położenie osi w sieci, a napęd zgłasza uchyb zamiast go po cichu gubić. DP3C-305 obsługuje 2-fazowe silniki MP3 pętli zamkniętej o kołnierzu 42 mm przy zasilaniu DC 20–50 V i prądzie 1–3 A. Wejścia cyfrowe to sonda pomiarowa, bazowanie, krańcówki dodatnia i ujemna, zatrzymanie awaryjne oraz wejścia definiowane przez użytkownika; wyjścia — alarm, osiągnięcie pozycji, sterowanie hamulcem i wyjścia definiowane. Sygnały pracują na poziomie 12–24 V, a lista alarmów obejmuje przetężenie, przepięcie i błąd komunikacji.

Parametry

Tryb sterowania EtherCAT
Zasilanie (V) DC 20~50 V
Pętla regulacji zamknięta
Prąd wyjściowy (A) 1~3
Liczba faz 2 fazy
Funkcje I/O –
Napięcie sygnałów sterujących 12~24 V
Sygnały wejściowe wejście sondy, wejście bazy, krańcówki +/–, zatrzymanie awaryjne, wejścia konfigurowalne
Sygnały wyjściowe wyjście alarmu, wyjście osiągnięcia pozycji, wyjście sygnału blokady, wyjścia konfigurowalne
Interfejs komunikacyjny RS232, RJ45
Funkcje alarmowe przetężenie, przepięcie, odchyłka nadążania, błąd komunikacji i in.
Temperatura składowania -20~65 °C
Wymiary (mm) 145 × 97,2 × 35,5
Współpracujące silniki (kołnierz) 42 mm

Informacje dodatkowe

Waga 0,35 kg
Wymiary 97 × 145 × 36 mm
Pętla

zamknięta
Prąd wyjściowy

1–3 A
Zasilanie

DC 20–50 V
Wbudowane I/O

nie
Kołnierz

42 mm
Protokół

EtherCAT

Model DP3C-305 · 23 plikow z aktualnej dokumentacji producenta

Instrukcje
Dokumentacja techniczna
Rysunki CAD i modele 3D
Katalogi
Certyfikaty i deklaracje
Oprogramowanie i pliki konfiguracyjne
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje DP3C-305 — napęd silnika krokowego EtherCAT, pętla zamknięta, DC 20–50 V, 1–3 A”

Do projektu

Pliki do projektu elektrycznego serii DP3C. Linki prowadzą bezpośrednio na serwer producenta (aktualna wersja pliku); przy każdym rozmiar i dzień, w którym sprawdziliśmy, że plik jest dostępny.

Pliki ECAD wszystkich serii →

Certyfikaty i deklaracje

Dokumenty producenta dla rodziny DP3C. Linki prowadzą bezpośrednio na serwer producenta (aktualna wersja pliku); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.

Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.

Certyfikaty wszystkich serii →

Znaczenia pojęć technicznych używanych w opisach zebraliśmy w Słowniku automatyki.

Podobne produkty

Inne modele w serii DP3C / DP3CL — EtherCAT

Ten model (DP3C-305) to wykonanie o parametrach: pętla zamknięta; prąd wyjściowy 1–3 A; zasilanie DC 20–50 V; wbudowane i/o nie; kołnierz 42 mm. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

DP3C-705 · DP3C-808 · DP3CL-305 · DP3CL-705 · DP3CL-808 · DP3CL-808A

Zobacz całą serię DP3C / DP3CL — EtherCAT

Najczęściej zadawane pytania

Jaki jest termin realizacji dla DP3C-305?

Dla tego symbolu podajemy termin: ok. 2 tyg.e (zamówienie u producenta). Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

Jak dobrać zasilanie i sterownik do DP3C-305?

Sterownik dobiera się do prądu fazowego i napięcia zasilania silnika oraz do wymaganej rozdzielczości mikrokroku. Zbyt mały prąd ogranicza moment, zbyt duży powoduje przegrzewanie. Chętnie sprawdzimy dobór pod Twoją aplikację.

Czy do DP3C-305 dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik z Białegostoku, do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
