Dobór silnika krokowego Xinje — moment i sterowanie

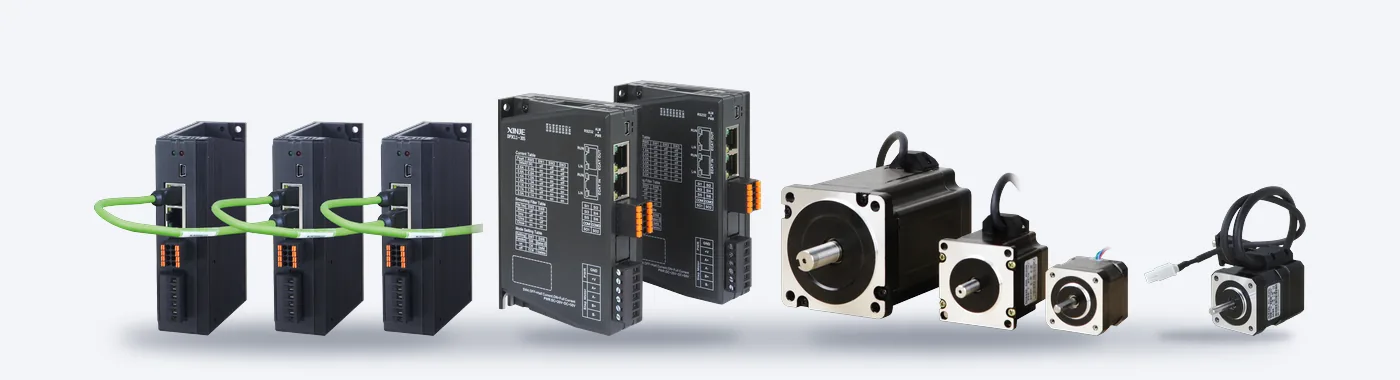

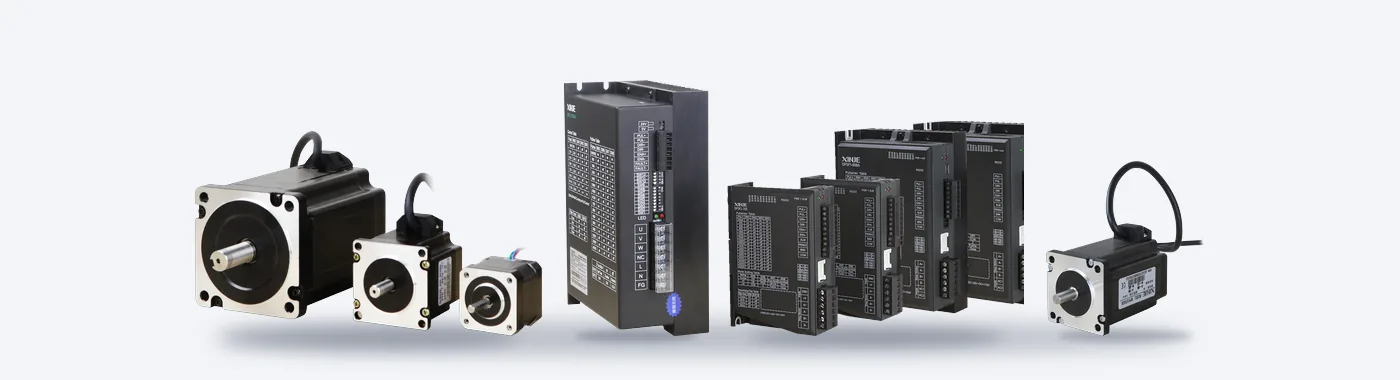

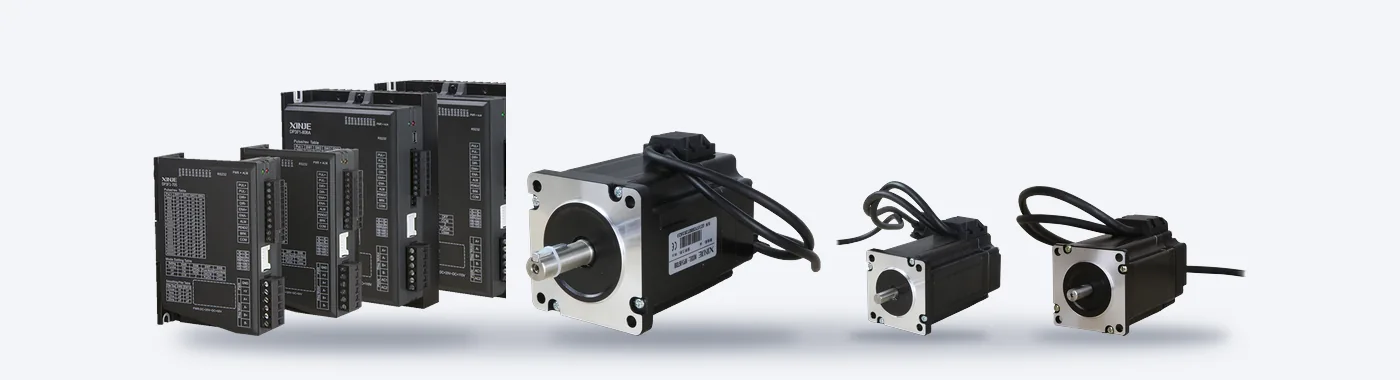

Napęd krokowy Xinje DP3L1 z silnikami MP3Napęd krokowy Xinje DP3C z EtherCAT i silniki MP3Silniki krokowe Xinje MP3 o rozmiarach od 42 do 86 mm
Reset

Moment trzymający silnika z tabel doboru katalogu Xinje 2026; zapas momentu to reguła sklepu (30–50 % ponad obciążenie). Moment silnika krokowego spada z prędkością — przy większych prędkościach sprawdź charakterystykę w katalogu albo zapytaj.

Jak kreator dobiera silnik krokowy z napędem

Kreator mnoży moment obciążenia przez zapas — domyślnie 1,5, do wyboru 1,3 lub 2 — bo katalog podaje tylko moment trzymający; silnik musi mieć go co najmniej tyle. Uwzględnia pętlę (otwartą bez enkodera albo zamkniętą, w której napęd kontroluje pozycję z enkodera), sterowanie napędem (impulsy krok/kierunek, RS485 Modbus lub EtherCAT), zasilanie (24–48 V DC z zasilacza albo 230 V AC) i hamulec postojowy. Prąd szczytowy napędu musi być nie mniejszy niż prąd fazy silnika, a para pochodzi z tabeli doboru producenta. Komplet przewodów kreator dokłada dla pętli zamkniętej z napędami DP3F1 i DP3C, w pozostałych przypadkach przewody są na zapytanie.

Prędkość tylko ostrzega: powyżej 600 obr/min moment maleje, lecz katalog pokazuje to jedynie na wykresach moment–częstotliwość, więc kreator nie liczy momentu przy zadanej prędkości. Jeżeli nie ma pasującej pary silnik–napęd, wynikiem jest „zapytaj”. Spośród pasujących par decydują kolejno termin, cena i rozmiar silnika, więc propozycja bywa inna niż w przykładach.

Przykładowe konfiguracje

Silniki i napędy znajdziesz w kategoriach silniki krokowe MP3 i napędy krokowe DP3.
