Xinje MS6S-100CM30BZ2-21P5 — serwosilnik 220 V, 1,5 kW

Xinje MS6S-100CM30BZ2-21P5 — serwosilnik 220 V, 1,5 kW

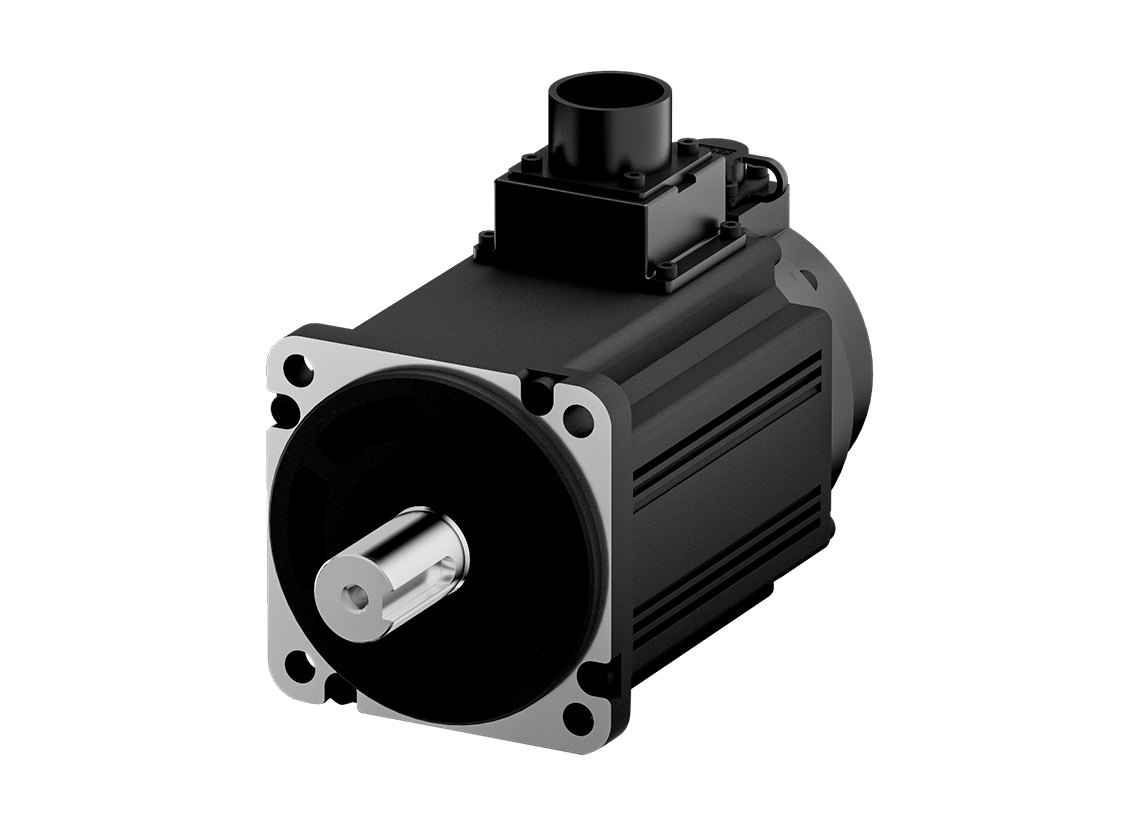

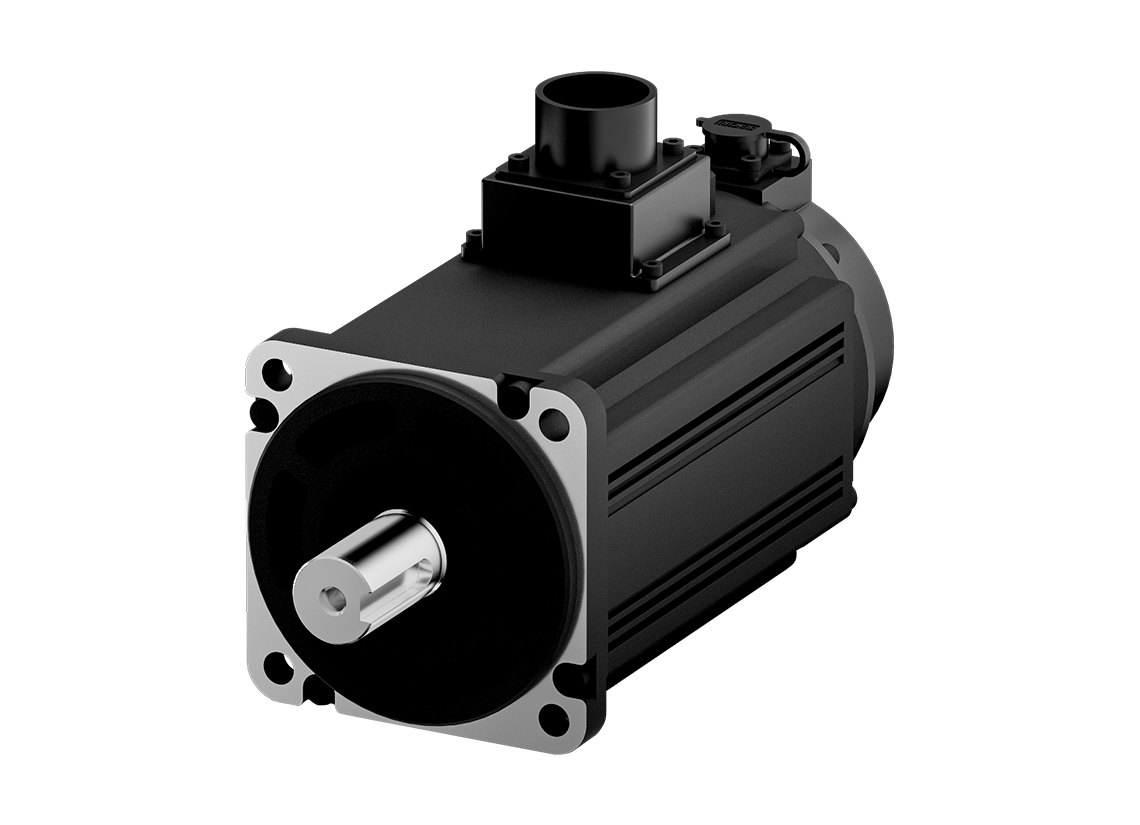

Serwosilnik Xinje MS6S o kołnierzu 100 mm – silnik synchroniczny AC z enkoderem absolutnym
Serwosilnik Xinje MS6S o kołnierzu 100 mm – silnik synchroniczny AC z enkoderem absolutnym
Serwosilnik Xinje MS6S o kołnierzu 100 mm – silnik synchroniczny AC z enkoderem absolutnym
MS6S-100CM30BZ2-21P5

Xinje MS6S-100CM30BZ2-21P5 — serwosilnik 220 V, 1,5 kW

1 882,98 zł netto · dla firm2 316,07 zł brutto · cena dla osób prywatnych

Serwosilnik Xinje MS6S-100CM30BZ2-21P5 — moc 1,5 kW, moment 4,8 N·m, prędkość 3000 obr/min, zasilanie 220 V AC, kołnierz 100 mm, enkoder 17-bit, stopień ochrony IP66, inercja niska, z hamulcem.

Termin realizacji ok. 2 tyg.

SKU: MS6S-100CM30BZ2-21P5 Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@automation.net.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Serwosilnik Xinje MS6S-100CM30BZ2-21P5 — moc 1,5 kW, moment 4,8 N·m, prędkość 3000 obr/min, zasilanie 220 V AC, kołnierz 100 mm, enkoder 17-bit, stopień ochrony IP66, inercja niska, z hamulcem.

Niska inercja i szybka odpowiedź

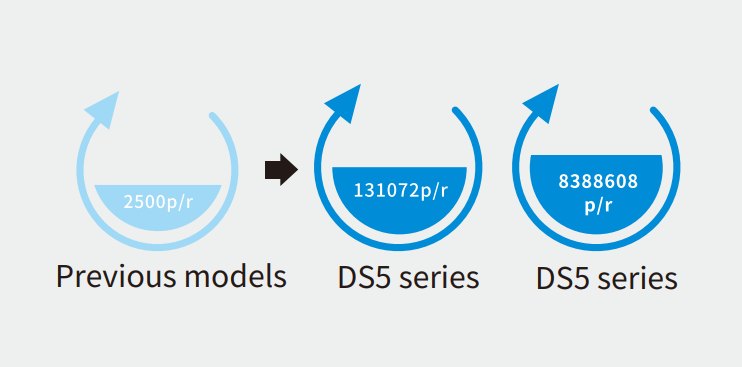

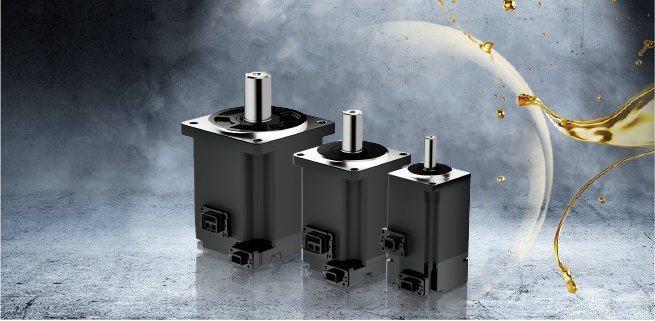

Serwosilniki niskiej inercji z kołnierzami 60, 80, 100 i 130 mm, moce 0,4–7 kW, zgodne z napędami DS5 (130: DS5C2/DS5K2/DS5L2 3–7 kW). Potrójna przeciążalność w całej serii, prędkość znamionowa 3000 obr/min (maks. 6000), enkodery absolutne 19/23-bit, stopień ochrony do IP67, łożyska większego rozmiaru w pokrywie przedniej wydłużają żywotność.

  • 3× przeciążalność
  • 3000/6000 obr/min
  • enkodery 19/23-bit
  • IP66–IP67
  • otwory pod wkręty ustalające na kołnierzu

Parametry

Moc (kW) 1,5
Napięcie 220 V AC
Typ inercji niska
Inercja wirnika [10⁻⁷ kg·m²] 2888,0
Prędkość znamionowa [obr/min] 3000
Prędkość maks. [obr/min] 4500
Moment znamionowy [N·m] 4,8
Moment maks. [N·m] 12,0
Prąd znamionowy [mA] 8000
Prąd maks. [mA] 20000
Przeciążalność 2,5
Typ enkodera magnetyczny
Rozdzielczość enkodera [bit] 17
Hamulec postojowy ✓
Stopień ochrony IP IP66

Model MS6S-100CM30BZ2-21P5 · 15 parametrow w 3 grupach

Zasilanie
Moc (kW) 1.5
Poziom napięcia 220VAC
Silnik / serwo
Typ bezwładności Low
Bezwładność wirnika (10⁻⁷ kg·m²) 2888
Prędkość znamionowa (obr./min) 3000
Prędkość maksymalna (obr./min) 4500
Moment znamionowy (Nm) 4.8
Moment maksymalny (Nm) 12
Prąd znamionowy (mA) 8000
Prąd maksymalny (mA) 20000
Przeciążalność 2.5
Typ enkodera Magnetic
Rozdzielczość enkodera (bity) 17
Hamulec Yes
Wymiary i obudowa
Stopień ochrony IP66

Brak parametrow pasujacych do zapytania.

Dane techniczne pochodza z dokumentacji producenta Xinje i moga ulec zmianie bez powiadomienia. W razie watpliwosci prosimy o kontakt — dobierzemy konfiguracje pod aplikacje.
Dokumentacja serii: instrukcje i pliki do pobrania.

Informacje dodatkowe

Waga 5,2 kg
Wymiary 228 × 100 × 100 mm
Moc

1,5 kW
Kołnierz

100 mm
Inercja

niska
Zasilanie

AC 200–240 V
Enkoder

CM — 17 bit
Hamulec

tak
Moment maksymalny

12 N·m
Moment znamionowy

4,8 N·m
Prędkość maksymalna

4500 obr/min
Prędkość znamionowa

3000 obr/min

Model MS6S-100CM30BZ2-21P5 · 15 plikow z aktualnej dokumentacji producenta

Instrukcje
Dokumentacja techniczna
Katalogi
Certyfikaty i deklaracje
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje MS6S-100CM30BZ2-21P5 — serwosilnik 220 V, 1,5 kW”

Pasuje do

Napędy zgodne z tym silnikiem

Pary według katalogu Xinje 2026 (enkoder CM/TL → seria 1 i DS5P, CN/TH → seria 2). Wybierz sposób sterowania:

PROFINET (DS5P)
DS5P-21P5-PTAXinje DS5P-21P5-PTA — serwonapęd 1/3× 230 V, 1,5 kW1 639,44 zł nettoTermin realizacji ok. 2 tyg.DS5P-21P5-PTA-FHXinje DS5P-21P5-PTA-FH — serwonapęd 1/3× 230 V, 1,5 kW1 675,08 zł nettoTermin realizacji ok. 2 tyg.
Rezystor hamowania: wbudowany 80W50Ω; zewnętrzny przy intensywnym hamowaniu — wymagany co najmniej 30 Ω i 1000 W (DS5P series servo manual, rozdz. 1.4, PDF s.21)
YF-RXLG:1000W60RJXinje YF-RXLG:1000W60RJ — Rezystor hamowania 1000 W / 60 Ω184,14 zł nettoTermin realizacji ok. 2 tyg.YF-RXLG:1000W75RJXinje YF-RXLG:1000W75RJ — Rezystor hamowania 1000 W / 75 Ω — do napędów 41P5/42P3184,14 zł nettoTermin realizacji ok. 2 tyg.YF-RXLG:1200W30RJXinje YF-RXLG:1200W30RJ — Rezystor hamowania 1200 W / 30 Ω — do napędów 21P5/22P3/22P6201,96 zł nettoTermin realizacji ok. 2 tyg.

Komplet przewodów do tego silnika

Złącze 2, kołnierz 100 mm, z przewodem hamulca (silnik z hamulcem). Długość 3/5/10 m wybierasz na karcie kompletu.

CP-SC-B+CMB-L15BXinje CP-SC-B+CMB-L15B — Komplet kabli serwo standardowy — napędy DS5L1/C1/N1/K1/P / DS5C1/L1/P, silniki MS6 MS6S-100 / MS6H-130, enkoder CM/TL, wykonanie -B2, silnik z hamulcemod 203,98 zł nettoTermin realizacji ok. 2 tyg.standardCPT-SC-B+CMBT-L15BXinje CPT-SC-B+CMBT-L15B — Komplet kabli serwo do prowadnika kablowego — napędy DS5L1/C1/N1/K1/P / DS5C1/L1/P, silniki MS6 MS6S-100 / MS6H-130, enkoder CM/TL, wykonanie -B2, silnik z hamulcemod 243,66 zł nettoTermin realizacji ok. 2 tyg.do prowadnika (giętki)

Nie masz pewności? Sprawdź mój dobór — odpowiadamy w dni robocze.

Certyfikaty i deklaracje

Dokumenty producenta dla rodziny MS6S. Linki prowadzą bezpośrednio na serwer producenta (aktualna wersja pliku); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.

Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.

Certyfikaty wszystkich serii →

Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:

Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

Podobne produkty

Inne modele w serii MS6S — niska inercja

Ten model (MS6S-100CM30BZ2-21P5) to wykonanie o parametrach: moc 1,5 kW; kołnierz 100 mm; inercja niska; zasilanie AC 200–240 V; enkoder CM — 17 bit. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

MS6S-100CM30B2-21P0 · MS6S-100CM30B2-21P5 · MS6S-100CS30B2-21P5 · MS6S-100CS30BZ2-21P5 · MS6S-130CN30B2-43P0 · MS6S-130CN30B2-45P0 · MS6S-130CN30BZ2-43P0 · MS6S-130CN30BZ2-45P0 · MS6S-130TH30B2-43P0 · MS6S-130TH30B2-45P0 · MS6S-130TH30BZ2-43P0 · MS6S-60CM30B3-20P4 · MS6S-60CM30B4-20P4 · MS6S-60CM30BZ3-20P4 · MS6S-60CM30BZ4-20P4 · MS6S-60CN30B3-20P4 · MS6S-60CN30B3-20P4-S · MS6S-60CN30BZ3-20P4 · MS6S-60CN30BZ3-20P4-S · MS6S-60CS30B3-20P4 · MS6S-60CS30BZ3-20P4 · MS6S-60TH30B3-20P4 · MS6S-60TH30BZ3-20P4 · MS6S-60TL30B3-20P4 · MS6S-60TL30BZ3-20P4 · MS6S-80CM30B3-20P7 · MS6S-80CM30B4-20P7 · MS6S-80CM30BZ3-20P7 · MS6S-80CM30BZ4-20P7 · MS6S-80CN30B3-20P7 · MS6S-80CN30B3-20P7-S · MS6S-80CN30B3-21P0 · MS6S-80CN30BZ3-20P7 · MS6S-80CN30BZ3-20P7-S · MS6S-80CN30BZ3-21P0 · MS6S-80CS30B3-20P7 · MS6S-80CS30BZ3-20P7 · MS6S-80TH30B3-20P7 · MS6S-80TH30B3-21P0 · MS6S-80TH30BZ3-20P7 · MS6S-80TH30BZ3-21P0 · MS6S-80TL30B3-20P7 · MS6S-80TL30BZ3-20P7

Zobacz całą serię MS6S — niska inercja

Najczęściej zadawane pytania

Jaki jest termin realizacji dla MS6S-100CM30BZ2-21P5?

Dla tego symbolu podajemy termin: ok. 2 tygodni. Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

Co jeszcze muszę zamówić razem z MS6S-100CM30BZ2-21P5?

Do kompletu napędowego potrzebny jest komplet kabli: kabel zasilający silnika i kabel enkodera, dobierany do serii napędu, kołnierza silnika, wersji z hamulcem i typu enkodera. Przy enkoderze absolutnym dochodzi bateria podtrzymująca pozycję. Jeśli podasz, jaki napęd i silnik łączysz, dobierzemy komplet.

Czy do MS6S-100CM30BZ2-21P5 dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik z Białegostoku, do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
