Xinje MS6H-80TL30BZ3-20P7 — serwosilnik 220 V, 0,75 kW

Xinje MS6H-80TL30BZ3-20P7 — serwosilnik 220 V, 0,75 kW

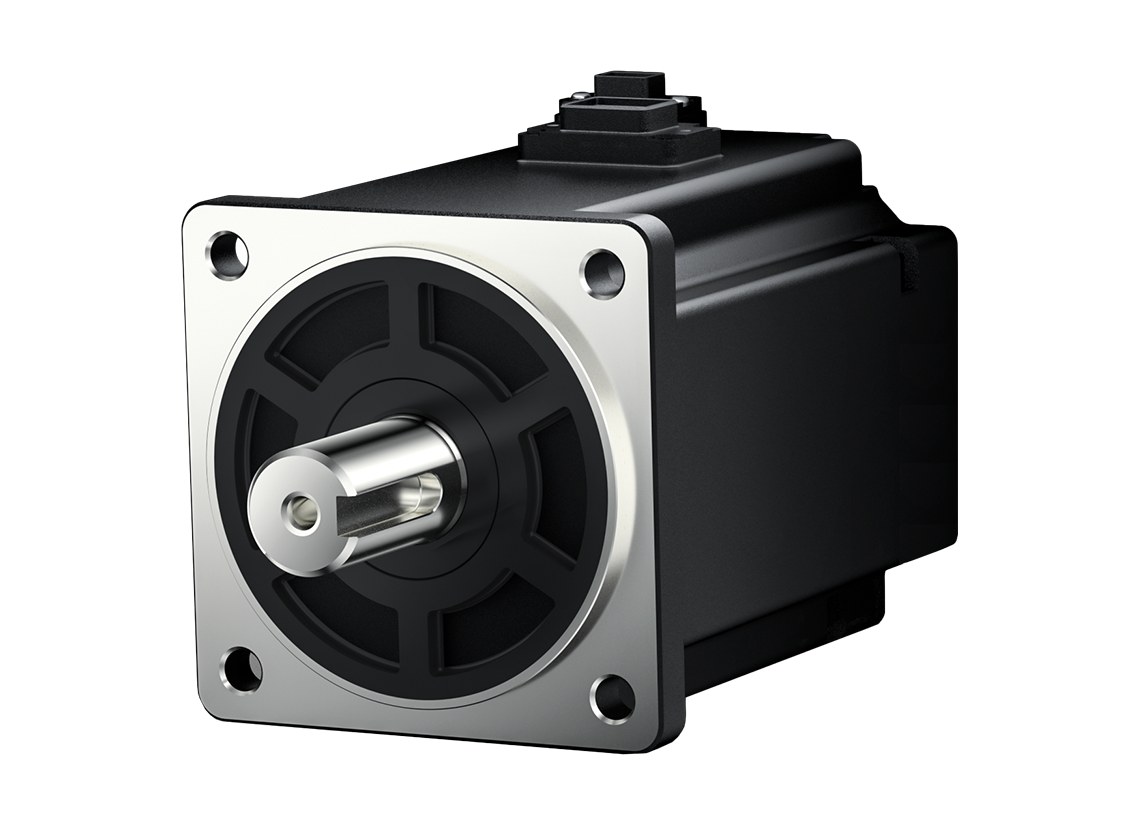

Serwosilnik Xinje MS6H o kołnierzu 80 mm – silnik synchroniczny AC z enkoderem absolutnym
Serwosilnik Xinje MS6H o kołnierzu 80 mm – silnik synchroniczny AC z enkoderem absolutnym
Serwosilnik Xinje MS6H o kołnierzu 80 mm – silnik synchroniczny AC z enkoderem absolutnym
Serwosilnik Xinje MS6H o kołnierzu 80 mm – silnik synchroniczny AC z enkoderem absolutnym
MS6H-80TL30BZ3-20P7

Xinje MS6H-80TL30BZ3-20P7 — serwosilnik 220 V, 0,75 kW

1 467,18 zł netto · dla firm1 804,63 zł brutto · cena dla osób prywatnych

Serwosilnik Xinje MS6H-80TL30BZ3-20P7 — moc 0,75 kW, moment 2,39 N·m, prędkość 3000 obr/min, zasilanie 220 V AC, kołnierz 80 mm, enkoder 23-bit, stopień ochrony IP67, inercja wysoka, z hamulcem.

Termin realizacji ok. 2 tyg.

SKU: MS6H-80TL30BZ3-20P7 Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@automation.net.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Serwosilnik Xinje MS6H-80TL30BZ3-20P7 — moc 0,75 kW, moment 2,39 N·m, prędkość 3000 obr/min, zasilanie 220 V AC, kołnierz 80 mm, enkoder 23-bit, stopień ochrony IP67, inercja wysoka, z hamulcem.

Krótki korpus, wysoka ochrona — do trudnych warunków

Serwosilniki wysokiej inercji z kołnierzami 40, 60, 80, 130 i 180 mm pokrywają moce od 0,05 do 7,5 kW i współpracują z napędami serii DS5. Wersje B3 mają korpus krótszy nawet o 18% i czarne, matowe wykończenie ograniczające temperaturę dotykową; stopień ochrony sięga IP67. Przyrost temperatury uzwojeń jest do 20°C niższy niż w serii MS5, a wersje 180 mm dopuszczają prędkość o 20% wyższą.

  • moce 0,05–7,5 kW, kołnierze 40–180 mm
  • stopień ochrony do IP67
  • enkodery absolutne 17/19/23-bit
  • korpus krótszy do 18% (B3)
  • niższy przyrost temperatury uzwojeń (do -20°C vs MS5)
  • wybór kierunku wyprowadzenia złącza

Parametry

Moc (kW) 0,75
Napięcie 220 V AC
Typ inercji wysoka
Inercja wirnika [10⁻⁷ kg·m²] 1569,0
Prędkość znamionowa [obr/min] 3000
Prędkość maks. [obr/min] 5200
Moment znamionowy [N·m] 2,39
Moment maks. [N·m] 7,17
Prąd znamionowy [mA] 4100
Prąd maks. [mA] 12300
Przeciążalność 3,0
Typ enkodera optyczny
Rozdzielczość enkodera [bit] 23
Hamulec postojowy ✓
Stopień ochrony IP IP67

Informacje dodatkowe

Waga 2,9 kg
Wymiary 167 × 80 × 80 mm
Moc

0,75 kW
Kołnierz

80 mm
Inercja

wysoka
Zasilanie

AC 200–240 V
Enkoder

TL — 23 bit
Hamulec

tak
Moment maksymalny

7,17 N·m
Moment znamionowy

2,39 N·m
Prędkość maksymalna

5200 obr/min
Prędkość znamionowa

3000 obr/min

Model MS6H-80TL30BZ3-20P7 · 14 plikow z aktualnej dokumentacji producenta

Instrukcje
Dokumentacja techniczna
Katalogi
Certyfikaty i deklaracje
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje MS6H-80TL30BZ3-20P7 — serwosilnik 220 V, 0,75 kW”

Pasuje do

Napędy zgodne z tym silnikiem

Pary według katalogu Xinje 2026 (enkoder CM/TL → seria 1 i DS5P, CN/TH → seria 2). Wybierz sposób sterowania:

PROFINET (DS5P)
DS5P-20P7-PTAXinje DS5P-20P7-PTA — serwonapęd 1× 230 V, 0,75 kW1 098,90 zł nettoTermin realizacji ok. 2 tyg.DS5P-20P7-PTA-FHXinje DS5P-20P7-PTA-FH — serwonapęd 1× 230 V, 0,75 kW1 128,60 zł nettoTermin realizacji ok. 2 tyg.
Rezystor hamowania: wymagany co najmniej 40 Ω i 600 W (DS5P series servo manual, rozdz. 1.4, PDF s.21)
YF-RXLG:600W50RJXinje YF-RXLG:600W50RJ — Rezystor hamowania 600 W / 50 Ω — do napędów 20P7 oraz DS5P 20P1/20P2/20P4118,80 zł nettoTermin realizacji ok. 2 tyg.YF-RXLG:1000W60RJXinje YF-RXLG:1000W60RJ — Rezystor hamowania 1000 W / 60 Ω184,14 zł nettoTermin realizacji ok. 2 tyg.YF-RXLG:1000W75RJXinje YF-RXLG:1000W75RJ — Rezystor hamowania 1000 W / 75 Ω — do napędów 41P5/42P3184,14 zł nettoTermin realizacji ok. 2 tyg.
EtherCAT — seria 1 (wycofywana)
DS5C1-20P7-PTAXinje DS5C1-20P7-PTA — serwonapęd 1× 230 V, 0,75 kW858,40 zł nettoWysyłka w ciągu 1 dnia roboczego
Rezystor hamowania: wbudowany 80W50Ω; zewnętrzny przy intensywnym hamowaniu — wymagany co najmniej 50 Ω i 600 W (DS5C1 servo manual, rozdz. 1.4, PDF s.19)
YF-RXLG:600W50RJXinje YF-RXLG:600W50RJ — Rezystor hamowania 600 W / 50 Ω — do napędów 20P7 oraz DS5P 20P1/20P2/20P4118,80 zł nettoTermin realizacji ok. 2 tyg.YF-RXLG:1000W60RJXinje YF-RXLG:1000W60RJ — Rezystor hamowania 1000 W / 60 Ω184,14 zł nettoTermin realizacji ok. 2 tyg.YF-RXLG:1000W75RJXinje YF-RXLG:1000W75RJ — Rezystor hamowania 1000 W / 75 Ω — do napędów 41P5/42P3184,14 zł nettoTermin realizacji ok. 2 tyg.

Komplet przewodów do tego silnika

Złącze 3, kołnierz 80 mm, z przewodem hamulca (silnik z hamulcem). Długość 3/5/10 m wybierasz na karcie kompletu.

CP-SE-BM+CMB-E05AXinje CP-SE-BM+CMB-E05A — Komplet kabli serwo standardowy — napędy DS5L1/L2/C1/C2/N1/K1/K2/P, silniki MS6 kołnierz 60/80, wyprowadzenie z przodu, enkoder CN/CM/TL/TH, wykonanie -B3, silnik z hamulcem (z pojemnikiem na baterię)od 122,13 zł nettoTermin realizacji ok. 2 tyg.standardCPT-SE-BM+CMBT-E05AXinje CPT-SE-BM+CMBT-E05A — Komplet kabli serwo do prowadnika kablowego — napędy DS5L1/L2/C1/C2/N1/K1/K2/P, silniki MS6 kołnierz 60/80, wyprowadzenie z przodu, enkoder CN/CM/TL/TH, wykonanie -B3, silnik z hamulcem (z pojemnikiem na baterię)od 137,99 zł nettoTermin realizacji ok. 2 tyg.do prowadnika (giętki)

Nie masz pewności? Sprawdź mój dobór — odpowiadamy w dni robocze.

Certyfikaty i deklaracje

Dokumenty producenta dla rodziny MS6H. Linki prowadzą bezpośrednio na serwer producenta (aktualna wersja pliku); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.

Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.

Certyfikaty wszystkich serii →

Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:

Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

Podobne produkty

Inne modele w serii MS6H — wysoka inercja

Ten model (MS6H-80TL30BZ3-20P7) to wykonanie o parametrach: moc 0,75 kW; kołnierz 80 mm; inercja wysoka; zasilanie AC 200–240 V; enkoder TL — 23 bit. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

MS6H-130CM15B2-20P8 · MS6H-130CM15B2-21P8 · MS6H-130CM15B2-22P3 · MS6H-130CM15B2-40P8 · MS6H-130CM15B2-41P3 · MS6H-130CM15B2-41P8 · MS6H-130CM15B2-42P3 · MS6H-130CM15BZ2-20P8 · MS6H-130CM15BZ2-21P8 · MS6H-130CM15BZ2-22P3 · MS6H-130CM15BZ2-40P8 · MS6H-130CM15BZ2-41P3 · MS6H-130CM15BZ2-41P8 · MS6H-130CM15BZ2-42P3 · MS6H-130CM20B2-21P5 · MS6H-130CM20BZ2-21P5 · MS6H-130CS15B2-20P8 · MS6H-130CS15B2-21P8 · MS6H-130CS15B2-22P3 · MS6H-130CS15B2-40P8 · MS6H-130CS15B2-41P3 · MS6H-130CS15B2-41P8 · MS6H-130CS15B2-42P3 · MS6H-130CS15BZ2-20P8 · MS6H-130CS15BZ2-21P8 · MS6H-130CS15BZ2-22P3 · MS6H-130CS15BZ2-40P8 · MS6H-130CS15BZ2-41P3 · MS6H-130CS15BZ2-41P8 · MS6H-130CS15BZ2-42P3 · MS6H-130CS20B2-21P5 · MS6H-130CS20BZ2-21P5 · MS6H-130TL15B2-20P8 · MS6H-130TL15B2-21P8 · MS6H-130TL15B2-22P3 · MS6H-130TL15B2-40P8 · MS6H-130TL15B2-41P3 · MS6H-130TL15B2-41P8 · MS6H-130TL15B2-42P3 · MS6H-130TL15BZ2-20P8 · MS6H-130TL15BZ2-21P8 · MS6H-130TL15BZ2-22P3 · MS6H-130TL15BZ2-40P8 · MS6H-130TL15BZ2-41P3 · MS6H-130TL15BZ2-41P8 · MS6H-130TL15BZ2-42P3 · MS6H-130TL20B2-21P5 · MS6H-130TL20BZ2-21P5 · MS6H-180CM15B2-43P0 · MS6H-180CM15B2-44P4 · MS6H-180CM15B2-45P5 · MS6H-180CM15B2-47P5 · MS6H-180CM15BZ2-43P0 · MS6H-180CM15BZ2-44P4 · MS6H-180CM15BZ2-45P5 · MS6H-180CM15BZ2-47P5 · MS6H-180CM15E2-45P5 · MS6H-180CM15E2-47P5 · MS6H-180CM15EZ2-45P5 · MS6H-180CM15EZ2-47P5

Zobacz całą serię MS6H — wysoka inercja

Najczęściej zadawane pytania

Jaki jest termin realizacji dla MS6H-80TL30BZ3-20P7?

Dla tego symbolu podajemy termin: ok. 2 tygodni. Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

Co jeszcze muszę zamówić razem z MS6H-80TL30BZ3-20P7?

Do kompletu napędowego potrzebny jest komplet kabli: kabel zasilający silnika i kabel enkodera, dobierany do serii napędu, kołnierza silnika, wersji z hamulcem i typu enkodera. Przy enkoderze absolutnym dochodzi bateria podtrzymująca pozycję. Jeśli podasz, jaki napęd i silnik łączysz, dobierzemy komplet.

Czy do MS6H-80TL30BZ3-20P7 dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik z Białegostoku, do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
