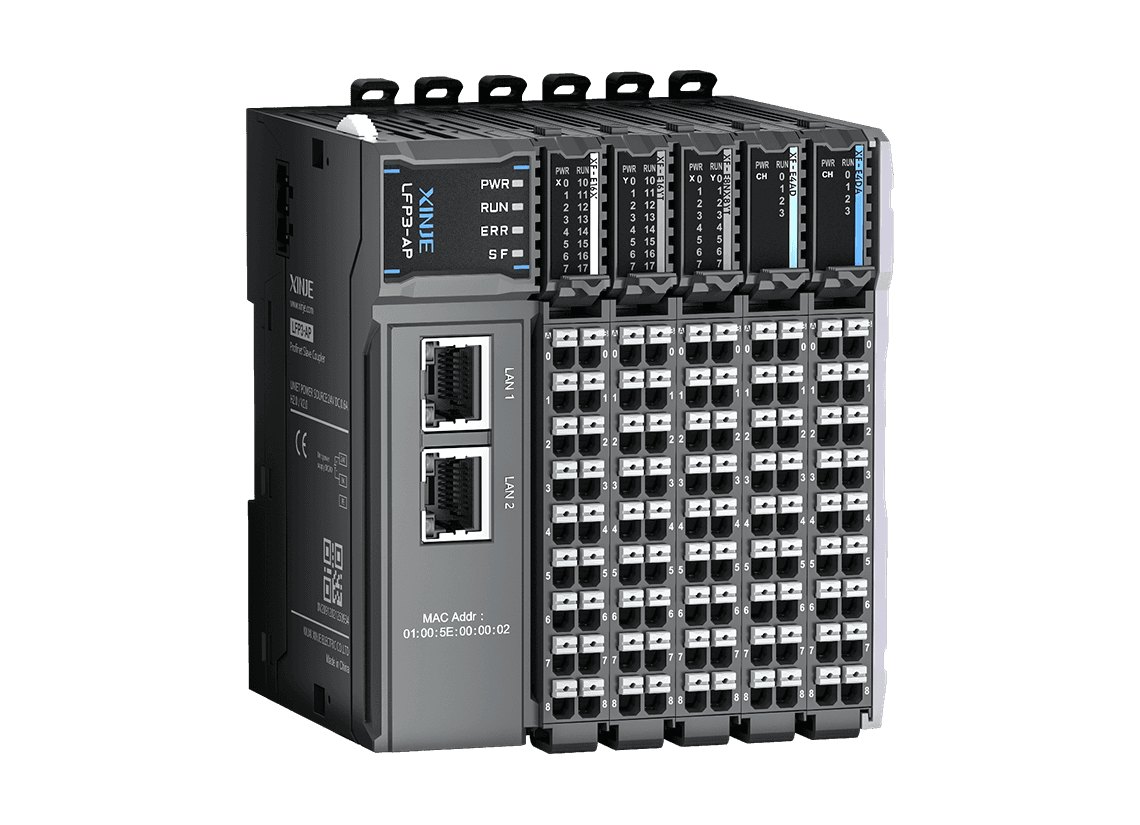

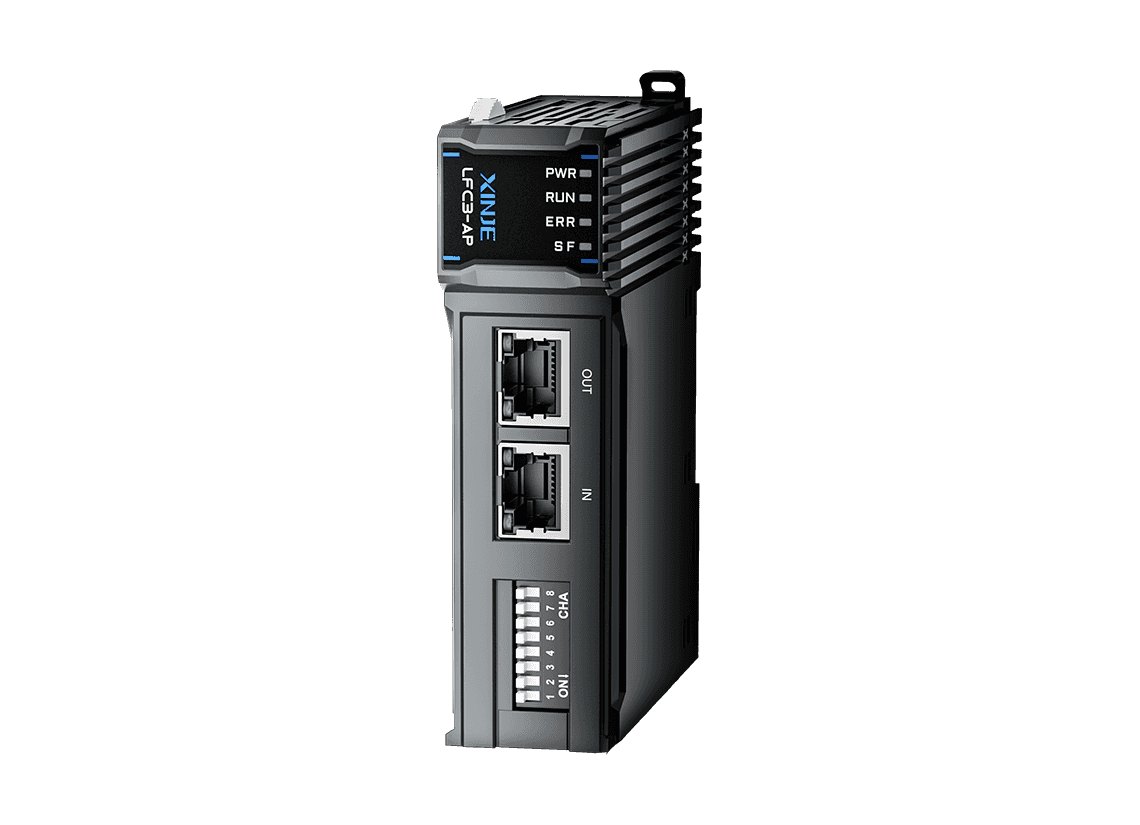

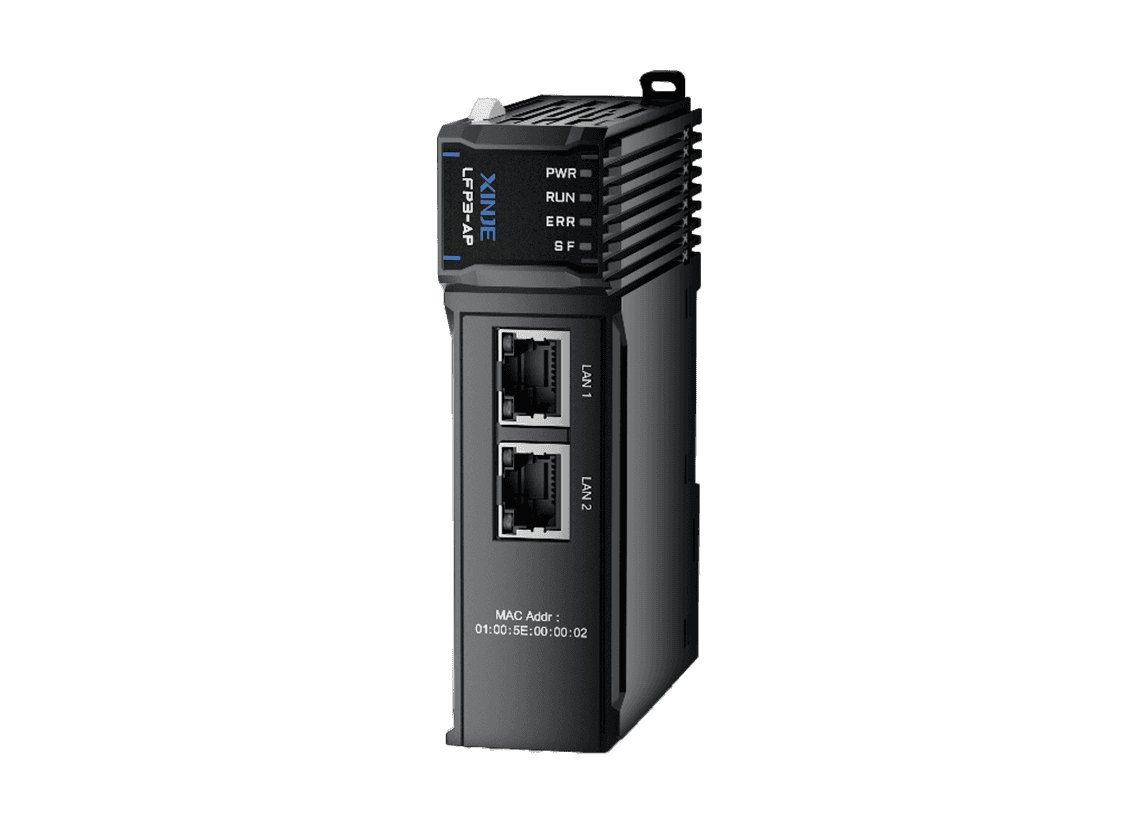

Zdjęcie poglądowe — przedstawia serię, nie konkretny egzemplarz. Parametry w tabeli poniżej dotyczą wyłącznie modelu LFM3-AP.

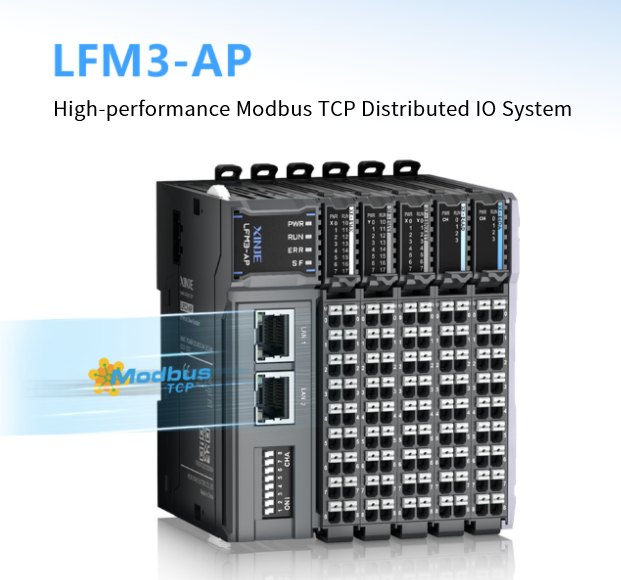

Xinje LFM3-AP — moduł I/O
Cena na zapytanie
Coupler dla modułów XF — protokół Modbus TCP.
Opis
Coupler dla modułów XF — protokół Modbus TCP.
Rozproszone I/O serii LF to coupler komunikacyjny LF oraz moduły serii XF połączone szybką magistralą tylną — rozwiązanie do zadań o wysokiej dynamice i dokładności. LFP3-AP obsługuje PROFINET RT/IRT oraz redundancję MRP i MRPD.

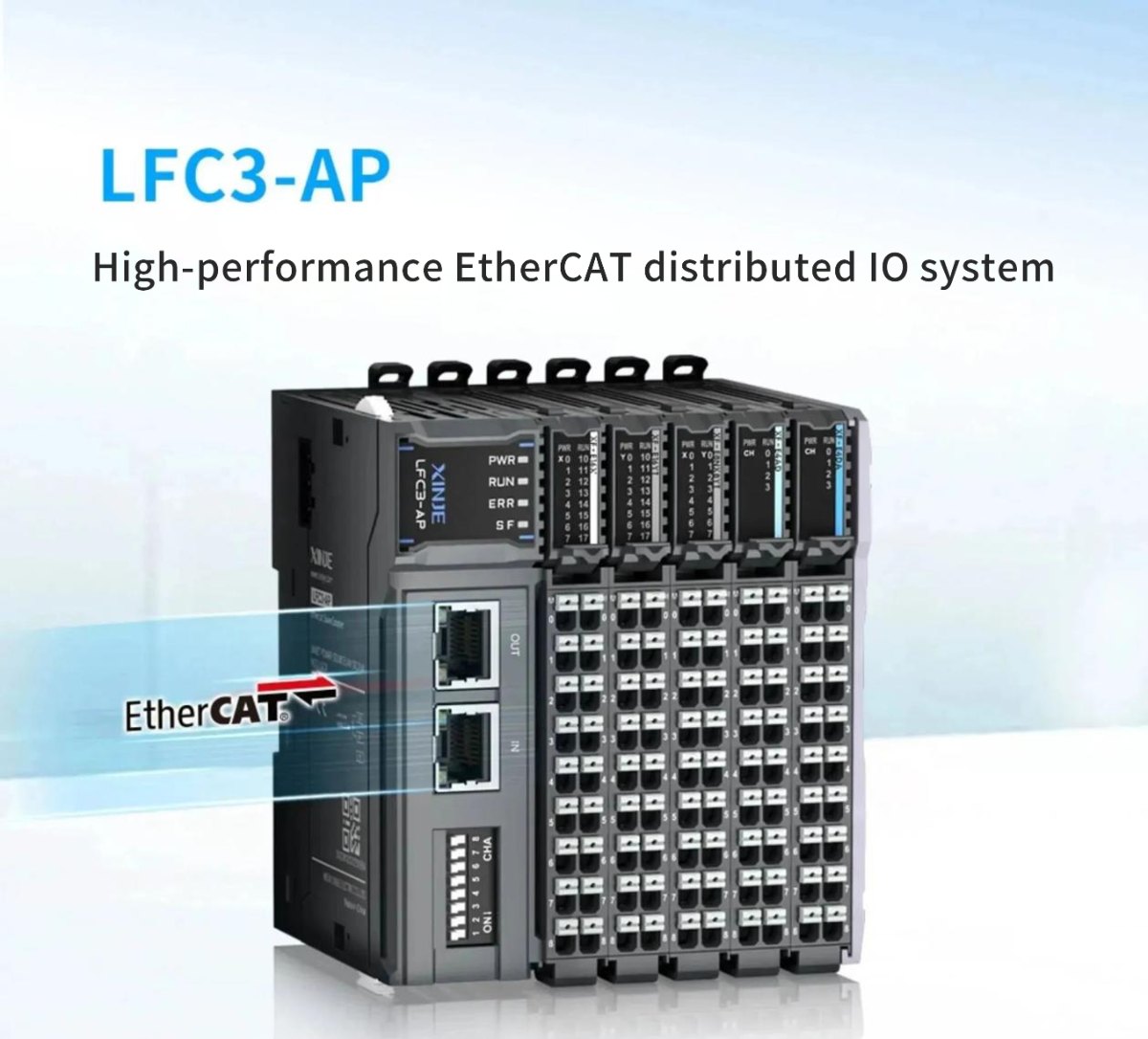

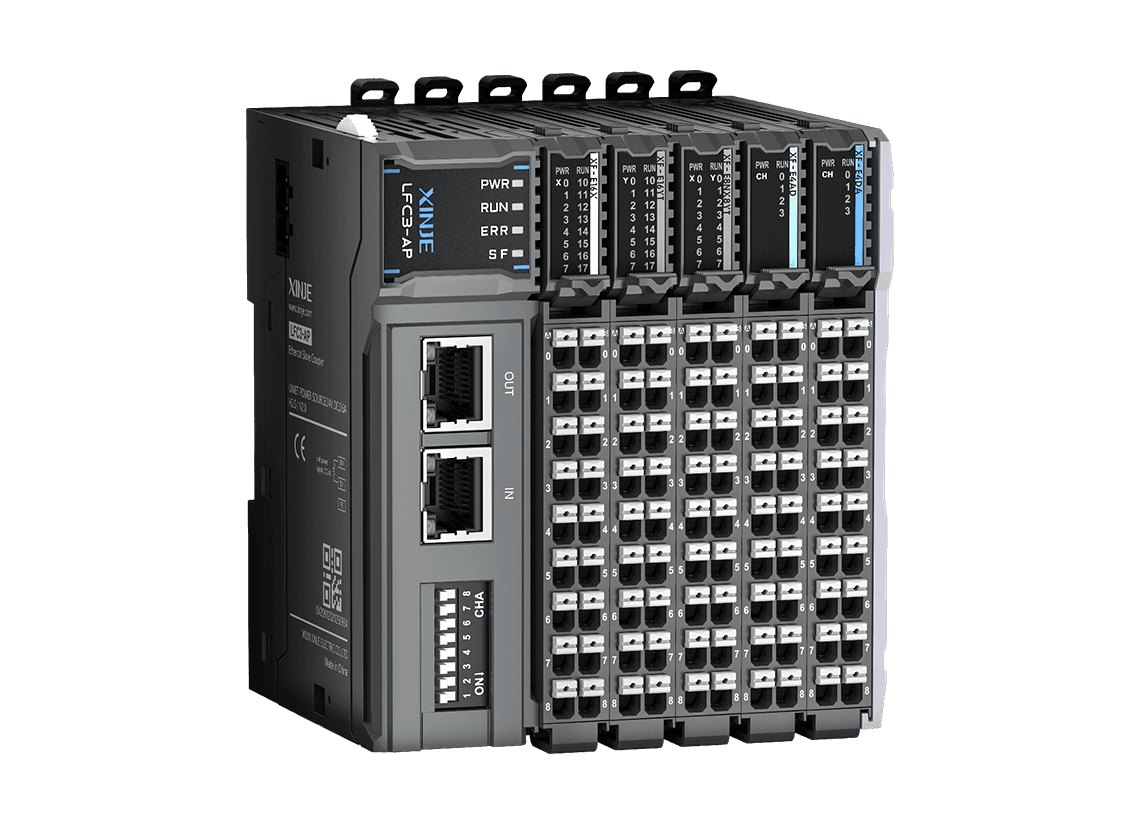

- LFC3-AP — coupler EtherCAT

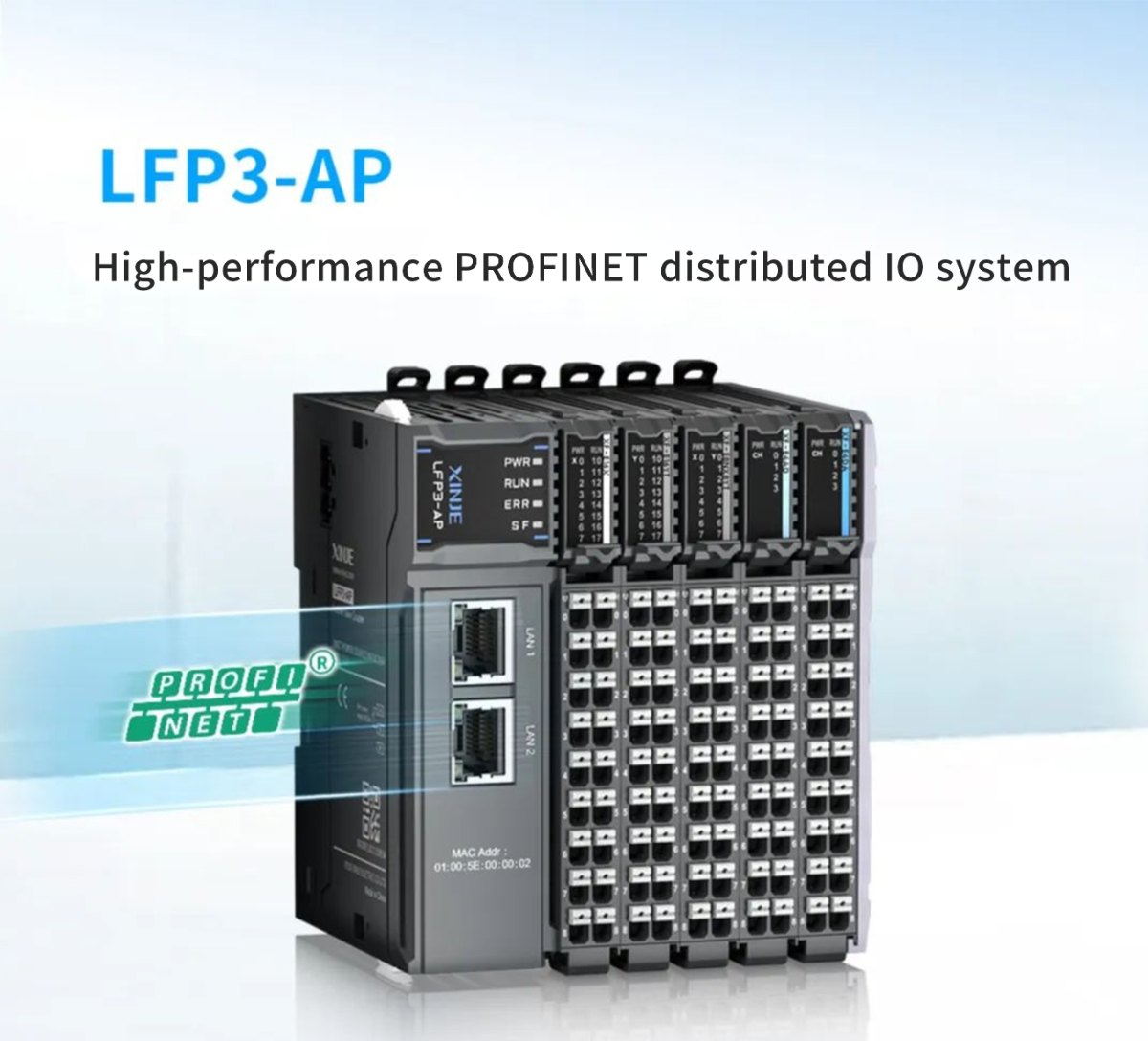

- LFP3-AP — coupler PROFINET z RT/IRT i MRP/MRPD
Parametry podstawowe
| Zasilanie | DC21.6-26.4V |
|---|---|
| Obsługiwane moduły | moduły serii XF |
Komunikacja
| Interfejs | 2*RJ45 |
|---|---|
| Warstwa fizyczna | 100BASE-TX |
| Dane procesowe | wejście maks. 1024 bajtów, wyjście maks. 1024 bajtów |
| Magistrala | Modbus TCP |
Zasilanie
| Dopuszczalny zanik zasilania | 10ms DC24V |
|---|---|
| Prąd rozruchowy | 10A DC26.4V |
| Zabezpieczenia zasilania | ochrona przed odwrotną polaryzacją, nadprądowa i przeciwprzepięciowa |
Wymiary
| Wymiary (mm) | 30×112.9×80 |
|---|
Certyfikaty
| Certyfikaty | CE |
|---|
Informacje dodatkowe
| Rodzaj | coupler |
|---|---|
| Protokół | Modbus TCP |
Instrukcje
- Instrukcja modułów zdalnych we-wy — Xinje LF PDF Angielski xinje.com
- Xinje LF seria moduły zdalnych we-wy instrukcja użytkownika PDF 38,9 MB Angielski
Rysunki CAD i modele 3D
- Rysunki CAD — Xinje sprzęgła zdalnych we-wy i moduły LL RAR Angielski xinje.com
Certyfikaty i deklaracje
- Certyfikat RoHS 2.0 — Xinje LFC3-AP PDF Angielski xinje.com
Dokumenty ogolne dla rodziny produktow
- Instrukcja połączenia panelu HMI z PLC — Xinje PDF Angielski xinje.com
- Xinje Elektroniczna krzywka instrukcja PDF Angielski
- Xinje EtherCAT sterowanie ruchem instrukcja stacja nadrzędna PDF Angielski
- Xinje HMI PLC połączenie instrukcja PDF Angielski
- Xinje HMIPLC połączenie instrukcja PDF Angielski
- Xinje PLC wejścia podłączenie PDF Angielski
- Xinje SD karta zapis i odczyt obsługa instrukcja PDF Angielski
- Xinje TCPIP komunikacja przez Ethernet PDF Angielski
- Xinje XNET instrukcja PDF Angielski
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.
Pelna dokumentacja serii: strefa pobran.
Napisz pierwszą opinię o „Xinje LFM3-AP — moduł I/O”
Musisz się zalogować, aby dodać opinię.
Podobne produkty
-
- Couplery LF (dla modułów XF)

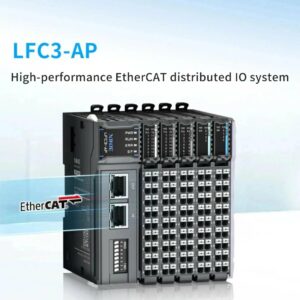

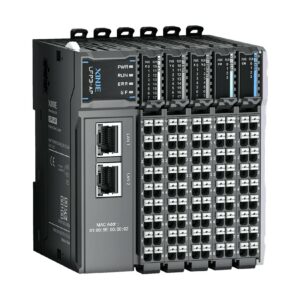

Xinje LFC3-AP — moduł I/O
