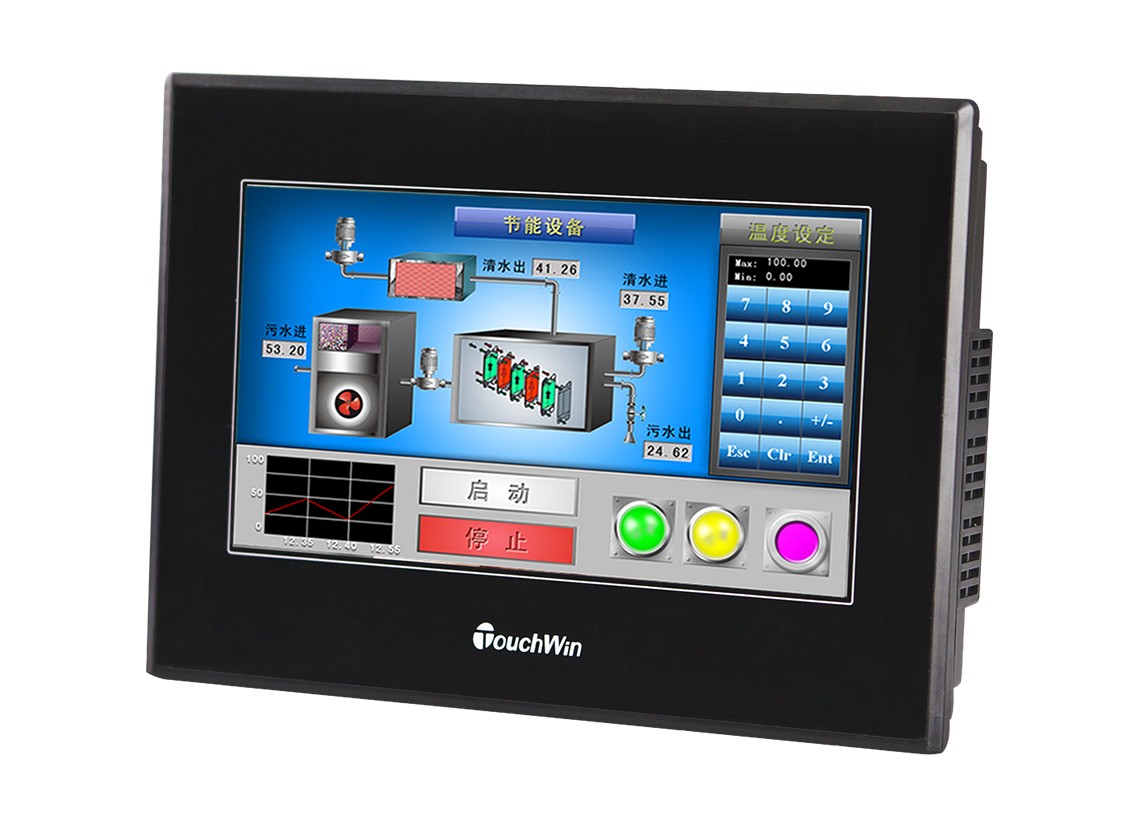

Zdjęcie poglądowe — przedstawia serię, nie konkretny egzemplarz. Parametry w tabeli poniżej dotyczą wyłącznie modelu ZG3-30RT-7.
Xinje ZG3-30RT-7 — sterownik PLC+HMI
Cena na zapytanie
Sterownik PLC+HMI Xinje ZG3-30RT-7 — ekran 7″, wejścia cyfrowe 16, wyjścia cyfrowe 14, typ wejść NPN, wyjścia przekaźnikowe + tranzystorowe.
Opis
Sterownik PLC+HMI Xinje ZG3-30RT-7 — ekran 7″, wejścia cyfrowe 16, wyjścia cyfrowe 14, typ wejść NPN, wyjścia przekaźnikowe + tranzystorowe.
Sterownik PLC serii XD i panel HMI serii TG w jednej obudowie
Urządzenie łączy funkcje sterownika PLC serii XD i panelu HMI serii TG. Porty RS232, RS485, USB-B i USB-A służą do programowania, komunikacji i kopii zapasowych danych. Dotykowy ekran 4,3″ lub 7″ wyświetla 16,77 mln kolorów.
- 20–30 punktów I/O
- przetwarzanie instrukcji 0,05 µs
- szybkie liczniki 3–4 kanały (poza ZG1)
- szybkie wyjścia impulsowe 2–4 osie 100 kHz (poza ZG1)
- interpolacja liniowa i kołowa (ZGM)
- pamięć ekranu 128 MB
Warunki środowiskowe
| Temperatura pracy | 0-50℃ |
|---|---|
| Wilgotność pracy | 10–90% RH (bez kondensacji) |
| Temperatura składowania | -10-60℃ |
| Odporność na wibracje | 10~25 Hz (po 30 minut w osiach X, Y i Z, 2G) |
| Odporność na zakłócenia | zakłócenia napięciowe:1000Vp-p |
| Atmosfera | atmosfera bez gazów korozyjnych |
| Stopień ochrony IP | panel czołowy IP65 |
Konfiguracja funkcjonalna
| Panel (HMI) | TG |
|---|---|
| Sterownik (PLC) | XD3 |
Część PLC (sterownik)
| Wejścia cyfrowe (DI) | 16 |
|---|---|
| Wyjścia cyfrowe (DO) | 14 |
| Typ wejść | NPN |
| Typ wyjść | tranzystorowe (T)&przekaźnikowe (R) |
| Wyjścia impulsowe szybkie | 2-kanałowy maks. 100kHz |
| Wejścia szybkie | 3-kanałowy jednofazowy do 80K, faza AB do 50K |
| Tryb wejść szybkich | OC |
| Pamięć programu PLC | 256KB |
| Czas instrukcji | 0,05us |
| Oprogramowanie PLC | XDPPro |
| Język programowania | LD (drabinkowy), lista instrukcji |
| Zegar RTC | standardowo |
| Karty BD | 1 |
Część HMI (panel)
| Przekątna | 7 inches |
|---|---|
| Rozdzielczość | 800×480 |
| Wyświetlacz | wyświetlacz TFT LCD, podświetlenie LED |
| Liczba kolorów | 16,77 mln kolorów |
| Jasność | 200cd/m² |
| Panel dotykowy | rezystancyjny panel dotykowy 4-przewodowy |
| Pamięć | 128 MB |
| Oprogramowanie HMI | TouchWin |
Komunikacja
| Modbus RTU/ASCII | ✓ |
|---|---|
| Format swobodny | ✓ |
Interfejsy
| Porty szeregowe | Programowanie/COM1: RS232 (wgrywanie i pobieranie programu PLC, port komunikacyjny PLC PORT1); COM2: RS485 (port komunikacyjny PLC PORT2) |
|---|---|
| Porty USB | USB-A: port USB; USB-B: Touchscreen program programowanie port |
Charakterystyka elektryczna
| Zasilanie | DC24V |
|---|---|
| Dop. zanik zasilania | 10ms |
| Rezystancja izolacji | ok. 10 MΩ, DC 500 V (sygnał–masa) |
Certyfikaty
| Certyfikaty | CE |
|---|
Informacje dodatkowe
| Przekątna | 7" |
|---|---|
| Typ wejść | NPN |
| Typ wyjść | przekaźnikowe + tranzystorowe |
| Sterownik PLC | XD3 |
Dokumentacja
- ZGMZG3 series manual Instrukcja
- ZG3 series BD board manual 1 Instrukcja
- 2020 HMI and integrated controller catalog 1 Katalog
Dokumentacja producenta (Xinje). Pliki otwieraja sie w nowej karcie.
