Xinje XF-E4DA — moduł wyjść analogowych

Wysokowydajny moduł wejść/wyjść Xinje serii XF w obudowie blade – rozszerzenie sterownika XSF5
Wysokowydajny moduł wejść/wyjść Xinje serii XF w obudowie blade – rozszerzenie sterownika XSF5
Wysokowydajny moduł wejść/wyjść Xinje serii XF w obudowie blade – rozszerzenie sterownika XSF5
Wysokowydajny moduł wejść/wyjść Xinje serii XF w obudowie blade – rozszerzenie sterownika XSF5
Wysokowydajny moduł wejść/wyjść Xinje serii XF w obudowie blade – rozszerzenie sterownika XSF5
XF-E4DA

Xinje XF-E4DA — moduł wyjść analogowych

650,78 zł netto · dla firm800,46 zł brutto · cena dla osób prywatnych

Moduł rozszerzeń Xinje XF-E4DA — 4 wyjścia analogowe prądowe: 0~20 mA, 4~20 mA (rezystancja obciążenia poniżej 500 Ω), montowany z prawej strony, obsługa I/O zdalnego przez EtherCAT i PROFINET, zasilanie 24 VDC±10%, 150 mA.

Wysyłka w ciągu 5 dni roboczych (towar z magazynu producenta w Niemczech)

SKU: XF-E4DA Kategorie: ,
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@automation.net.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.

W sklepie o 47,59 zł netto taniej niż w naszej ofercie na Allegro — bez prowizji marketplace, ten sam towar i ta sama gwarancja.

Zapytaj o cenę

Opis

Moduł I/O Xinje XF-E4DA — funkcja analogowy.

Ultracienka konstrukcja, wysoka skalowalność i praca w czasie rzeczywistym

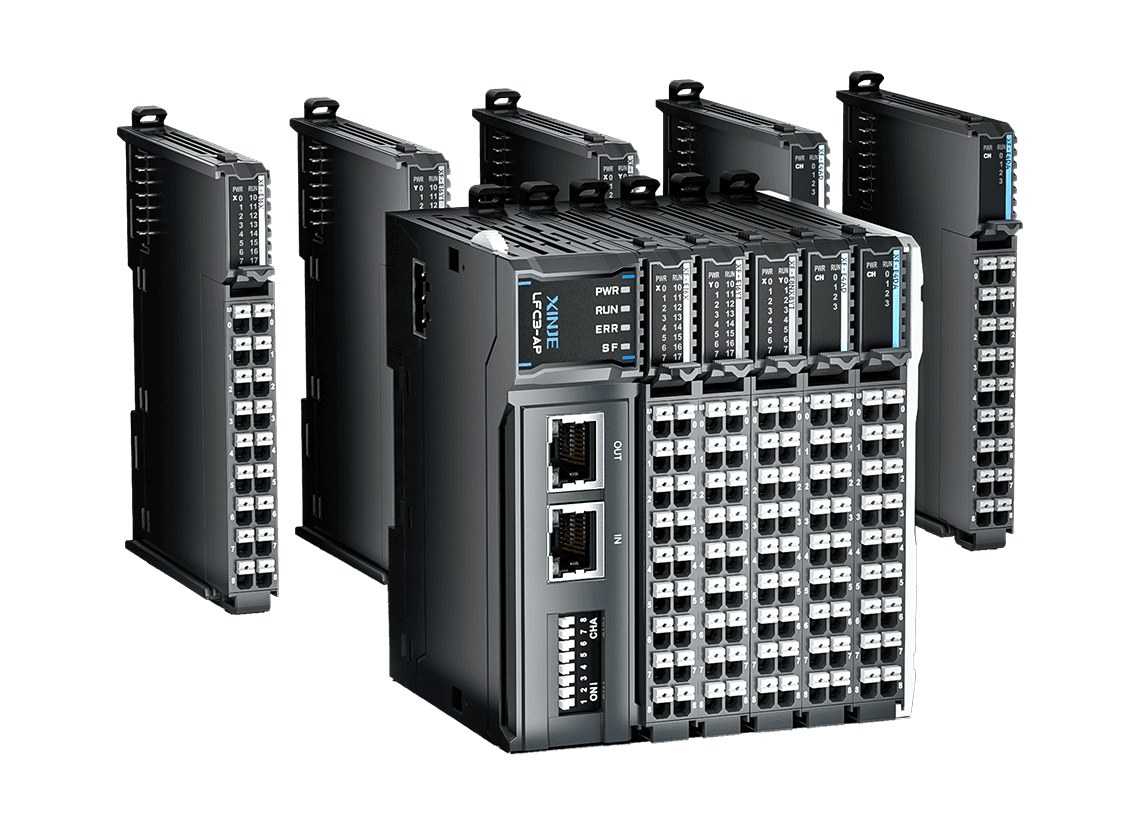

Moduły kasetowe o grubości zaledwie 12 mm z szybką magistralą tylną 200 M. Pracują jako lokalne rozszerzenie jednostki serii XF albo jako zdalne I/O z couplerem serii LF — do 32 modułów w wyspie. Zaciski PUSH-IN pozwalają na okablowanie bez narzędzi.

  • magistrala tylna 200 M — szybka wymiana danych
  • grubość 12 mm — ok. połowa miejsca zajmowanego przez moduły XL
  • typy: cyfrowe, analogowe, temperaturowe, komunikacyjne, licznikowe
  • analogi w standardzie 16 bitów
  • stabilne złącze zatrzaskowe magistrali

Specyfikacja

Sposób rozbudowy rozbudowa jednostki centralnej, protokoły EtherCAT i PROFINET
Typ rozbudowy rozszerzenie prawe, zdalne I/O
Wymiary (mm) 14×111,4×87,8
Certyfikaty CE
Zasilanie DC24V±10%, 150mA
Kanały wyjść analogowych 4
Zakres wyjścia prądowego 0~20mA, 4~20mA (zewnętrzny rezystor obciążenia poniżej 500Ω)
Zakres wyjścia napięciowego 0V~5V, 0V~10V, -5V~5V, -10V~10V, 1~5V (zewnętrzny rezystor obciążenia 2KΩ~1MΩ)
Maksymalny zakres wejściowy DC±15V, -40~40mA
Zakres wartości cyfrowej (wejście) 0~64000 lub -32000~32000 lub 12800~64000
Rozdzielczość 1/64000 (16Bit)
Dokładność całkowita błąd maks. 0,2%
Czas przetwarzania 60us/1 kanał

Informacje dodatkowe

Waga 0,14 kg
Wymiary 112 × 12 × 80 mm
Rodzaj

moduł
Funkcja

analogowy
Protokół

EtherCAT, PROFINET

Model XF-E4DA · 15 plikow z aktualnej dokumentacji producenta

Instrukcje
Rysunki CAD i modele 3D
Certyfikaty i deklaracje
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje XF-E4DA — moduł wyjść analogowych”

Certyfikaty i deklaracje

Dokumenty producenta dla rodziny XF. Linki prowadzą bezpośrednio na serwer producenta (aktualna wersja pliku); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.

Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.

Certyfikaty wszystkich serii →

Zanim wybierzesz model. Rozstrzygnięcia, od których zależy dobór w tej rodzinie, zebraliśmy w przewodnikach:

Znaczenia pojęć technicznych: Słowniku automatyki. Instrukcje i katalogi w wersji polskiej: strefa plików do pobrania.

Podobne produkty

Inne modele w serii XF analogowe (AD/DA)

Ten model (XF-E4DA) to wykonanie o parametrach: rodzaj moduł; funkcja analogowy; protokół EtherCAT, PROFINET. Jeśli potrzebujesz innego wykonania, poniżej znajdziesz pozostałe symbole z tej samej serii — różnią się parametrami, a pasują do tego samego typu sterowania.

XF-E4AD

Zobacz całą serię XF analogowe (AD/DA)

Najczęściej zadawane pytania

Jaki jest termin realizacji dla XF-E4DA?

Dla tego symbolu podajemy termin: Wysyłka w ciągu 5 dni roboczych (towar z magazynu producenta w Niemczech). Bieżącą dostępność potwierdzamy przy składaniu zamówienia — napisz na sklep@xinje.pl, sprawdzimy stan u producenta przed zakupem. Przy zamówieniach od 1000 zł netto dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

Jak XF-E4DA łączy się ze sterownikiem?

Zależnie od serii przez Modbus RTU po RS485 albo przez sieć Ethernet. Przy doborze warto od razu ustalić długość magistrali i liczbę węzłów w instalacji.

Czy do XF-E4DA dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik z Białegostoku, do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
