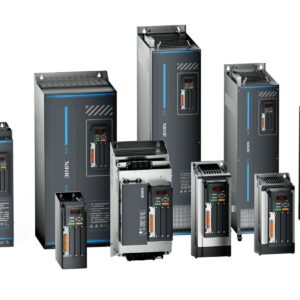

Zdjęcie poglądowe — przedstawia serię, nie konkretny egzemplarz. Parametry w tabeli poniżej dotyczą wyłącznie modelu VH6-45P5-B.

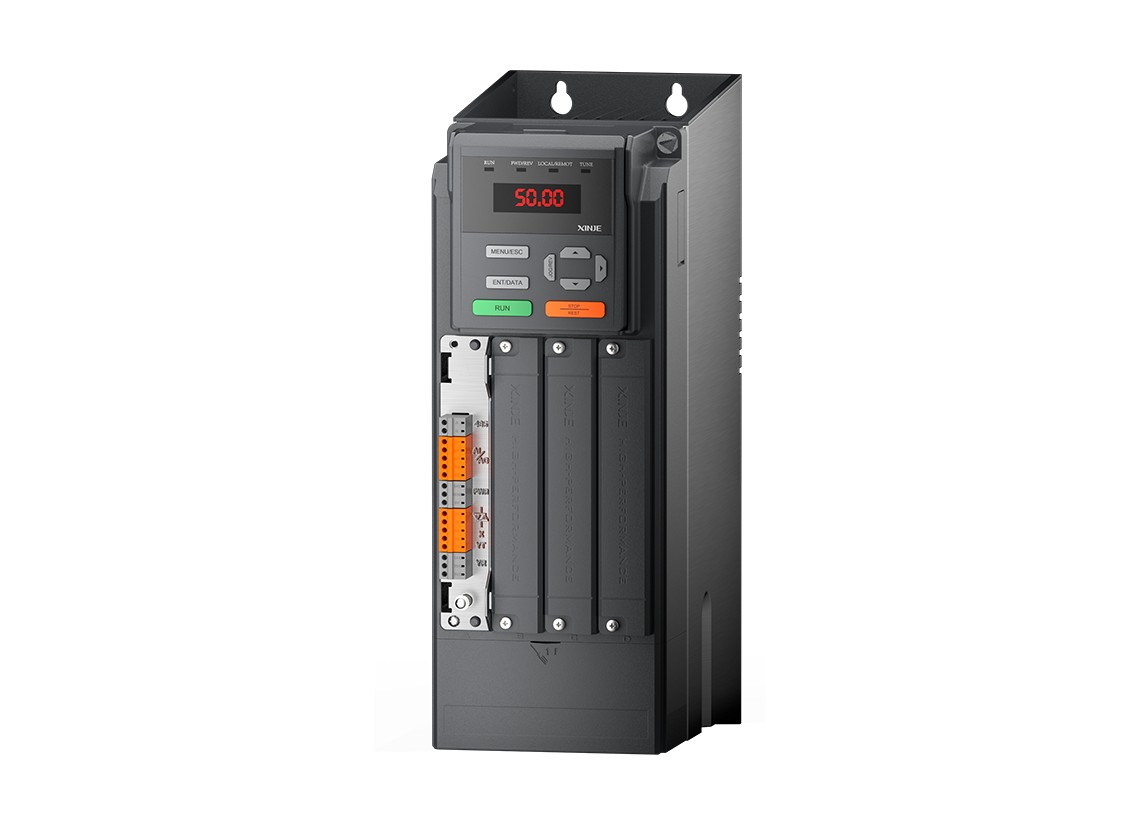

Xinje VH6-45P5-B — falownik wektorowy (pętla zamknięta), 3× 400 V, 5,5 kW

1 176,12 zł nettobrutto 1 446,63 zł (23% VAT)

Falownik Xinje VH6-45P5-B — falownik wektorowy z pętlą zamkniętą (sprzężenie z resolwera), silnik do 5,5 kW, prąd znamionowy 13 A, obsługa EtherCAT i CANopen przez kartę rozszerzeń.

SKU: VH6-45P5-B Kategoria:
Dostawa i gwarancja: wysyłka z magazynu w Białymstoku w 24 h (dni robocze) · gwarancja 24 miesiące · dostawa i płatności · gwarancja i serwis
Zapytaj o cenę

Opis

Falownik Xinje VH6-45P5-B — moc 5,5 kW, prąd 13 A, zasilanie 400 V, zasilanie 3-fazowe, sterowanie Wektor zamknięty (FVC).

Full function inverter with closed loop vector control via resolver feedback. EtherCAT, CANopen support with expansion card. Suitable motor: 5.5KW; rated output current: 13A;External Dimension: 110*30

  • wektor FVC
  • enkoder
  • EtherCAT/CANopen

Parametry podstawowe

Zasilanie wejściowe 3-fazowe AC 320V~440V
Moc (kW) 5,5
Prąd wyjściowy (A) 13,0
Wymiary (S×W×G, mm) 110×305×202
Masa (kg) 4,31

Funkcje

Wektor zamkniętej pętli (FVC) ✓
Wektor otwarty / V-F ✓
Maks. częstotliwość wyjściowa 1000Hz (VF) ; 600Hz (wektor w pętli otwartej / zamkniętej)
Silnik asynchroniczny ✓
Silnik synchroniczny ✓
Przejście przez zanik zasilania ✓
Podchwyt wirującego silnika ✓
Regulacja droop ✓
Sterowanie pozycją ✓
Funkcja hamowania ✓

Osiągi

Dokładność prędkości FVC: ±0,2%; SVC: ±0,5%; VF: ±1%
Dokładność momentu FVC: ±5% momentu znamionowego; SVC: ±10% momentu znamionowego
Moment rozruchowy FVC: 0Hz 180%; SVC: 0,5Hz 150%; VF: 1Hz 150%
Przeciążalność 150% prądu znamionowego przez 60 s; 180% przez 3 s

Interfejsy

Wejścia cyfrowe 4 kanałów (X1-X4), z możliwością rozbudowy o 3 kolejnych kanałów (X5-X7) przez I/O cards
Wejście impulsowe (50 kHz) X4
Wejścia analogowe 2 (AI1/AI2: wejście 0–10 V lub 0–20 mA), z możliwością rozbudowy o 1 kanał kartą I/O (AI3: wejście −10…10 V, może pracować jako wejście PT100)
Wyjścia cyfrowe 1 kanał (Y1) +1 kanał (normalnie zwarty, normalnie rozwarty) , z możliwością rozbudowy o 1 kanał (Y2) +1 kanał (normalnie zwarty, normalnie rozwarty) przez kartę I/O
Wyjście impulsowe (50 kHz) Y2
Wyjścia analogowe 1, z możliwością rozbudowy o 1 kolejnych kanał przez kartę I/O
Wyjście ±24 V ✓
Wyjście ±10 V ✓

Komunikacja

Komunikacja RS485 ✓
EtherCAT (karta) VH6-CC100
CANopen (karta) VH6-CN100

Enkoder

Enkoder inkrementalny (karta) VH6-DM200

Karty rozszerzeń I/O

Karta rozszerzeń I/O standardowo VH6-A100, opcjonalnie VH6-B100

Certyfikaty

Certyfikaty CE

Środowisko i niezawodność

Stopień ochrony IP IP20
Wilgotność poniżej 95% RH (bez kondensacji)
Wysokość pracy poniżej 1000 m n.p.m. (powyżej 1000 m prąd wyjściowy należy zmniejszyć o ok. 10% prądu znamionowego na każde kolejne 1000 m)

Serwisowalność

Sposób montażu montaż naścienny i wpuszczany
Zaciski wtykowe ✓

Akcesoria opcjonalne

Panel standardowy – montaż zdalny ✓
Panel opcjonalny – montaż zdalny ✓
Jednostka hamująca Wbudowany
Rezystancja rez. hamowania (Ω) ≥100
Moc rezystora hamowania (W) ≥1200

Model VH6-45P5-B · 49 parametrow w 10 grupach

Informacje ogólne
Certyfikaty CE
Zasilanie
Zasilanie wejściowe Three phase AC 320V ~ 440V
Moc (kW) 5.5
Prąd wyjściowy (A) 13
Wejścia / wyjścia
Kanały wejść cyfrowych 4 channels (X1-X4), expandable to 7
Szybkie wejścia impulsowe (50 kHz) X4
Kanały wejść analogowych 2 (AI1/AI2), expandable to 3
Kanały wyjść cyfrowych 1 channel (Y1) +1, expandable to 2
Szybkie wyjścia impulsowe (50 kHz) Y2
Kanały wyjść analogowych 1, expandable to 2
Wyjście +/-24 V tak
Wyjście +/-10 V tak
Zaciski wtykowe tak
Komunikacja
Komunikacja RS485 tak
EtherCAT tak
CANopen (not specified)
Sterowanie ruchem
Sterowanie pozycją tak
Silnik / serwo
Funkcja hamowania tak
Przeciążalność 150% rated current 60S; 180% rated current 3S
Typ enkodera VH6-CC100, VH6-CN100
Falownik
Sterowanie wektorowe w pętli zamkniętej tak
Sterowanie wektorowe w pętli otwartej / V/F tak
Maks. częstotliwość wyjściowa (V/F) 1000Hz
Maks. częstotliwość wyjściowa (wektorowo) 600Hz
Silnik asynchroniczny tak
Silnik synchroniczny tak
Praca bez zatrzymania przy chwilowym zaniku tak
Nadążanie za prędkością tak
Sterowanie droop tak
Dokładność utrzymania prędkości (FVC) ±0.2%
Dokładność utrzymania prędkości (SVC) ±0.5%
Dokładność utrzymania prędkości (V/F) ±1%
Dokładność sterowania momentem (FVC) ±5% rated torque
Dokładność sterowania momentem (SVC) ±10% rated torque
Moment rozruchowy (FVC) 0Hz 180%
Moment rozruchowy (SVC) 0.5Hz 150%
Moment rozruchowy (V/F) 1Hz 150%
Dławik DC tak
Moduł hamujący tak
Rezystancja rezystora hamującego (Ω) ≥100
Moc rezystora hamującego (W) ≥1200
Rozszerzenia
Karta rozszerzeń we/wy VH6-DM200
Panel opcjonalny tak
Warunki pracy
Wilgotność Less than 95% RH (No condensation)
Wysokość n.p.m. Less than 1000m
Wymiary i obudowa
Wymiary (szer. × wys. × gł.) 110*305*202
Masa (kg) 4.31
Stopień ochrony IP IP20
Sposób montażu Wall mounted and embedded

Brak parametrow pasujacych do zapytania.

Dane techniczne pochodza z dokumentacji producenta Xinje i moga ulec zmianie bez powiadomienia. W razie watpliwosci prosimy o kontakt — dobierzemy konfiguracje pod aplikacje.
Dokumentacja serii: instrukcje i pliki do pobrania.

Informacje dodatkowe

Moc

5.5 kW
Zasilanie (fazy)

3-fazowe
Sterowanie

Wektor zamknięty (FVC)
Protokół

CANopen, EtherCAT, RS485
Zasilanie

AC 380-440 V
