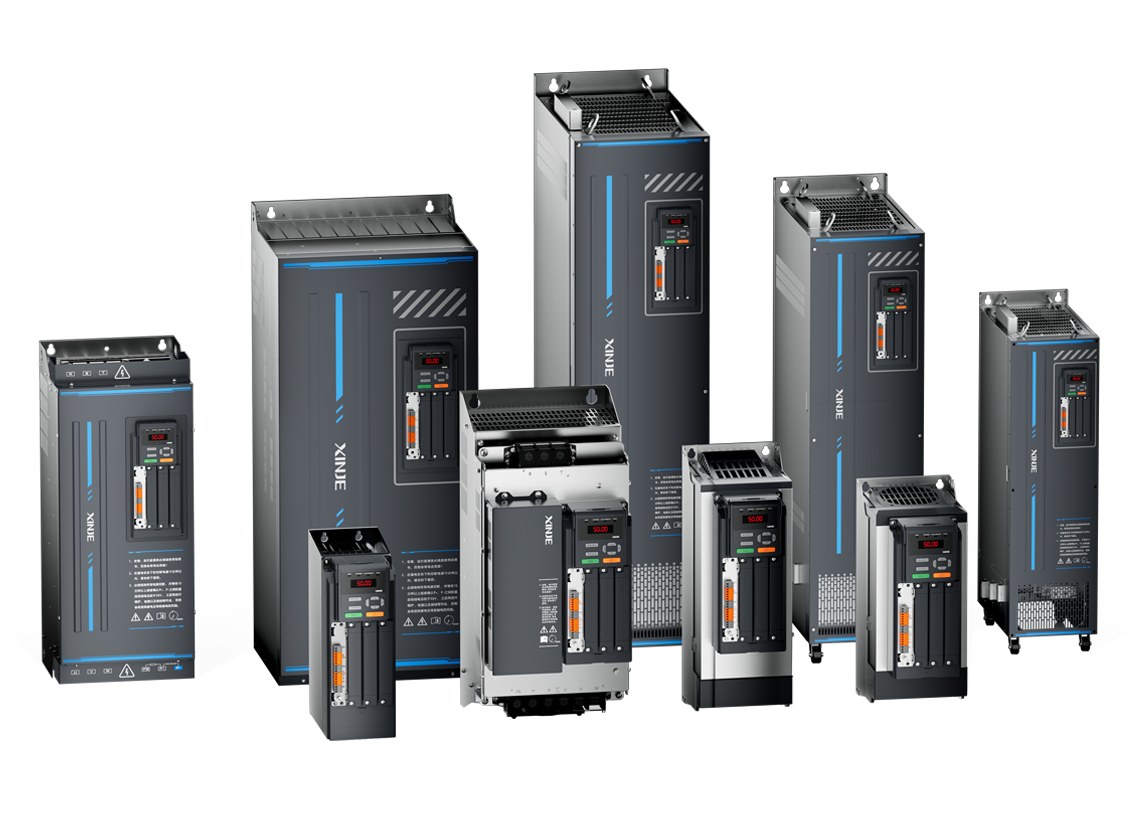

Zdjęcie poglądowe — przedstawia serię, nie konkretny egzemplarz. Parametry w tabeli poniżej dotyczą wyłącznie modelu VH6-4011-B.

Xinje VH6-4011-B — falownik wektorowy (pętla zamknięta), 3× 400 V, 11 kW

1 776,06 zł nettobrutto 2 184,55 zł (23% VAT)

Falownik Xinje VH6-4011-B — falownik wektorowy z pętlą zamkniętą (sprzężenie z resolwera), silnik do 11 kW, prąd znamionowy 25 A, obsługa EtherCAT i CANopen przez kartę rozszerzeń, wymiary 150×350 mm.

SKU: VH6-4011-B Kategoria:
Dostawa i gwarancja: wysyłka z magazynu w Białymstoku w 24 h (dni robocze) · gwarancja 24 miesiące · dostawa i płatności · gwarancja i serwis
Zapytaj o cenę

Opis

Falownik Xinje VH6-4011-B — moc 11 kW, prąd 25 A, zasilanie 400 V, zasilanie 3-fazowe, sterowanie Wektor zamknięty (FVC).

Full function inverter with closed loop vector control via resolver feedback. EtherCAT, CANopen support with expansion card. Suitable motor: 11KW; rated output current: 25A;External Dimension: 150*350

  • wektor FVC
  • enkoder
  • EtherCAT/CANopen

Parametry podstawowe

Zasilanie wejściowe 3-fazowe AC 320V~440V
Moc (kW) 11,0
Prąd wyjściowy (A) 25,0
Wymiary (S×W×G, mm) 150×350×228
Masa (kg) 6,84

Funkcje

Wektor zamkniętej pętli (FVC) ✓
Wektor otwarty / V-F ✓
Maks. częstotliwość wyjściowa 1000Hz (VF) ; 600Hz (wektor w pętli otwartej / zamkniętej)
Silnik asynchroniczny ✓
Silnik synchroniczny ✓
Przejście przez zanik zasilania ✓
Podchwyt wirującego silnika ✓
Regulacja droop ✓
Sterowanie pozycją ✓
Funkcja hamowania ✓

Osiągi

Dokładność prędkości FVC: ±0,2%; SVC: ±0,5%; VF: ±1%
Dokładność momentu FVC: ±5% momentu znamionowego; SVC: ±10% momentu znamionowego
Moment rozruchowy FVC: 0Hz 180%; SVC: 0,5Hz 150%; VF: 1Hz 150%
Przeciążalność 150% prądu znamionowego przez 60 s; 180% przez 3 s

Interfejsy

Wejścia cyfrowe 4 kanałów (X1-X4), z możliwością rozbudowy o 3 kolejnych kanałów (X5-X7) przez I/O cards
Wejście impulsowe (50 kHz) X4
Wejścia analogowe 2 (AI1/AI2: wejście 0–10 V lub 0–20 mA), z możliwością rozbudowy o 1 kanał kartą I/O (AI3: wejście −10…10 V, może pracować jako wejście PT100)
Wyjścia cyfrowe 1 kanał (Y1) +1 kanał (normalnie zwarty, normalnie rozwarty) , z możliwością rozbudowy o 1 kanał (Y2) +1 kanał (normalnie zwarty, normalnie rozwarty) przez kartę I/O
Wyjście impulsowe (50 kHz) Y2
Wyjścia analogowe 1, z możliwością rozbudowy o 1 kolejnych kanał przez kartę I/O
Wyjście ±24 V ✓
Wyjście ±10 V ✓

Komunikacja

Komunikacja RS485 ✓
EtherCAT (karta) VH6-CC100
CANopen (karta) VH6-CN100

Enkoder

Enkoder inkrementalny (karta) VH6-DM200

Karty rozszerzeń I/O

Karta rozszerzeń I/O standardowo VH6-A100, opcjonalnie VH6-B100

Certyfikaty

Certyfikaty CE

Środowisko i niezawodność

Stopień ochrony IP IP20
Wilgotność poniżej 95% RH (bez kondensacji)
Wysokość pracy poniżej 1000 m n.p.m. (powyżej 1000 m prąd wyjściowy należy zmniejszyć o ok. 10% prądu znamionowego na każde kolejne 1000 m)

Serwisowalność

Sposób montażu montaż naścienny i wpuszczany
Zaciski wtykowe ✓

Akcesoria opcjonalne

Panel standardowy – montaż zdalny ✓
Panel opcjonalny – montaż zdalny ✓
Jednostka hamująca Wbudowany
Rezystancja rez. hamowania (Ω) ≥50
Moc rezystora hamowania (W) ≥2400

Informacje dodatkowe

Moc

11 kW
Zasilanie (fazy)

3-fazowe
Sterowanie

Wektor zamknięty (FVC)
Protokół

CANopen, EtherCAT, RS485
Zasilanie

AC 380-440 V
