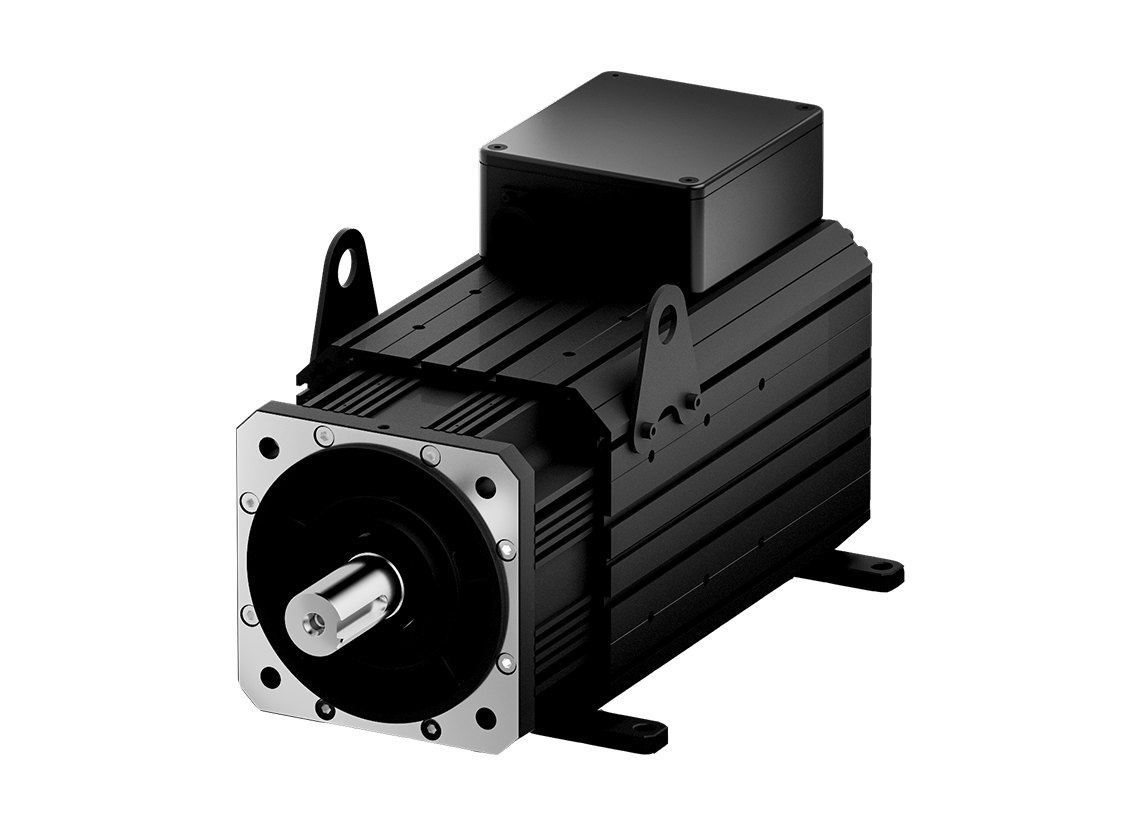

Serwosilnik Xinje MS6G o kołnierzu 200 mm – silnik synchroniczny AC dużej mocy
Serwosilnik Xinje MS6G o kołnierzu 200 mm – silnik synchroniczny AC dużej mocy
Serwosilnik Xinje MS6G o kołnierzu 200 mm – silnik synchroniczny AC dużej mocy
Serwosilnik Xinje MS6G o kołnierzu 200 mm – silnik synchroniczny AC dużej mocy
Serwosilnik Xinje MS6G o kołnierzu 200 mm – silnik synchroniczny AC dużej mocy
Serwosilnik Xinje MS6G o kołnierzu 200 mm – silnik synchroniczny AC dużej mocy
Serwosilnik Xinje MS6G o kołnierzu 200 mm – silnik synchroniczny AC dużej mocy

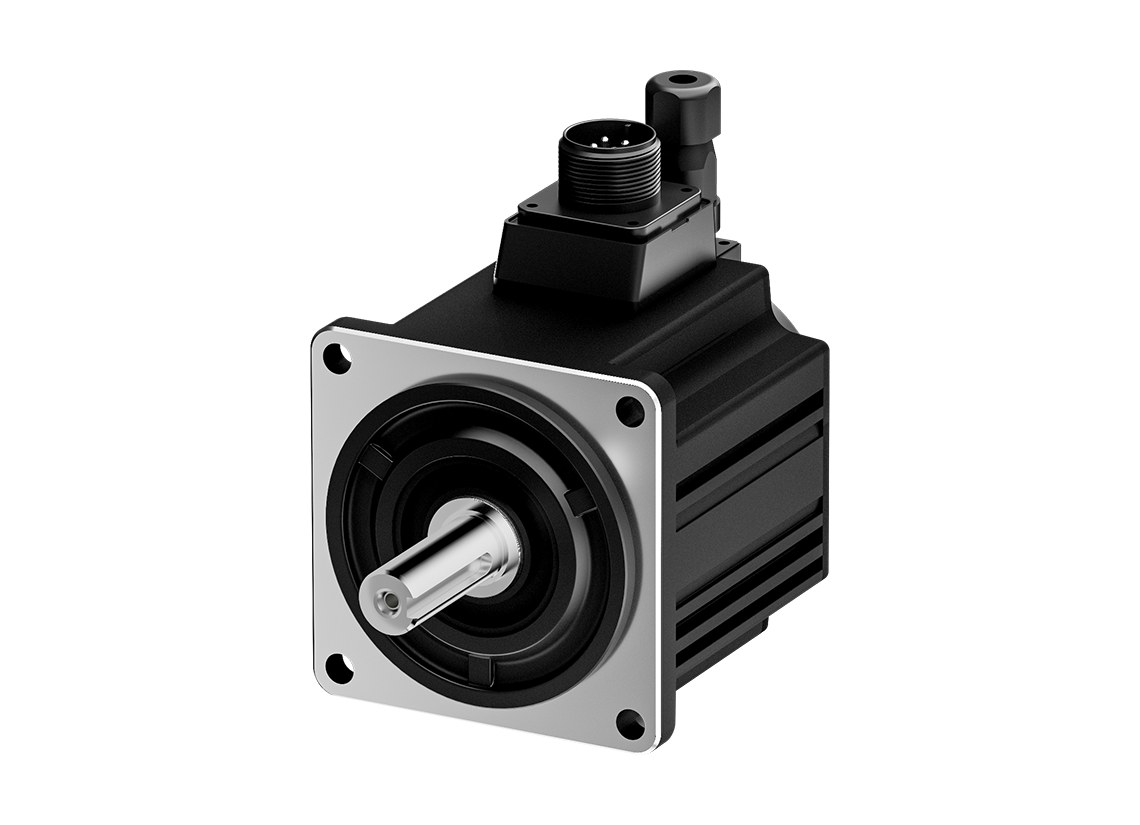

Zdjęcie poglądowe — przedstawia serię, nie konkretny egzemplarz. Parametry w tabeli poniżej dotyczą wyłącznie modelu MS6G-200TH17B2-413P0-F.

Xinje MS6G-200TH17B2-413P0-F — serwosilnik 380 V, 13,0 kW

12 592,80 zł nettobrutto 15 489,14 zł (23% VAT)

Serwosilnik Xinje MS6G-200TH17B2-413P0-F — moc 13 kW, moment 70 N·m, prędkość 1700 obr/min, zasilanie 380 V AC, kołnierz 200 mm, enkoder 23-bit, stopień ochrony IP54, inercja średnia, bez hamulca.

SKU: MS6G-200TH17B2-413P0-F Kategoria:
Dostawa i gwarancja: wysyłka z magazynu w Białymstoku w 24 h (dni robocze) · gwarancja 24 miesiące · dostawa i płatności · gwarancja i serwis
Zapytaj o cenę

Opis

Serwosilnik Xinje MS6G-200TH17B2-413P0-F — moc 13 kW, moment 70 N·m, prędkość 1700 obr/min, zasilanie 380 V AC, kołnierz 200 mm, enkoder 23-bit, stopień ochrony IP54, inercja średnia, bez hamulca.

Średnia inercja do maszyn kompaktowych

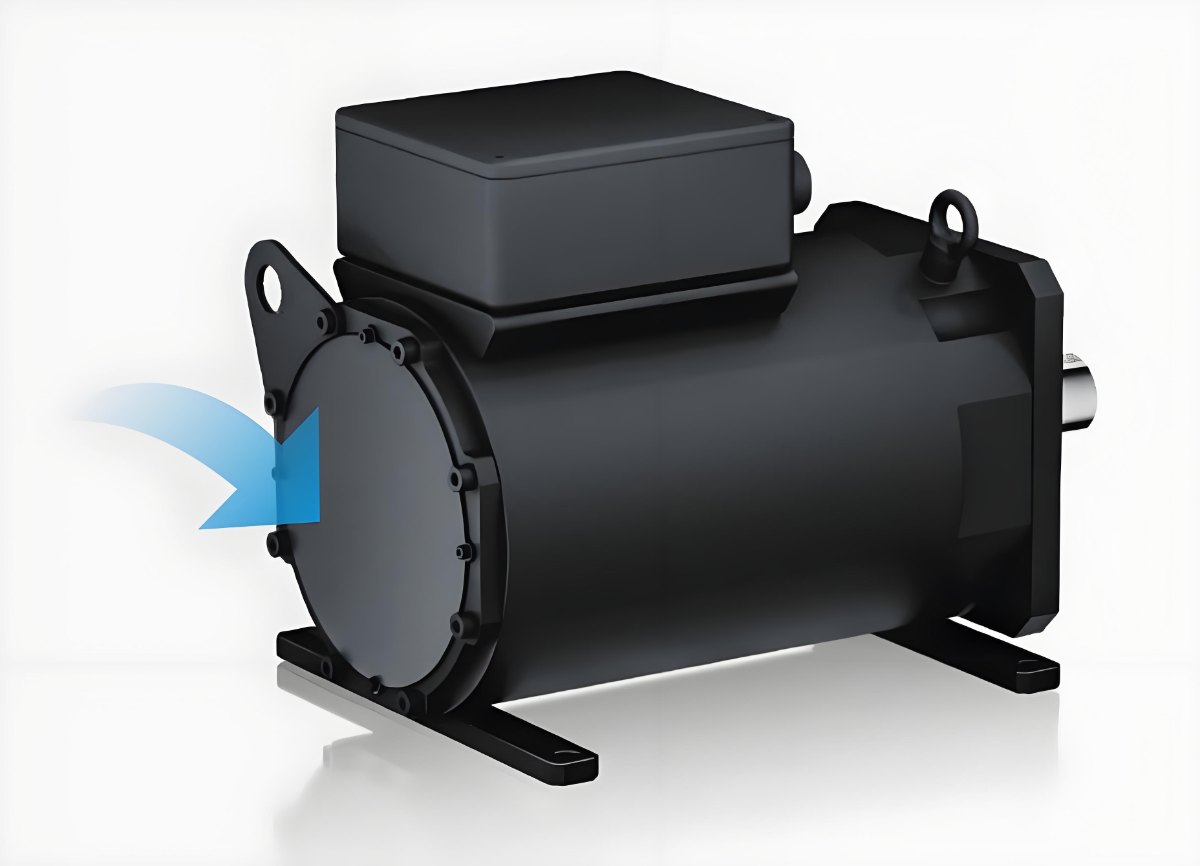

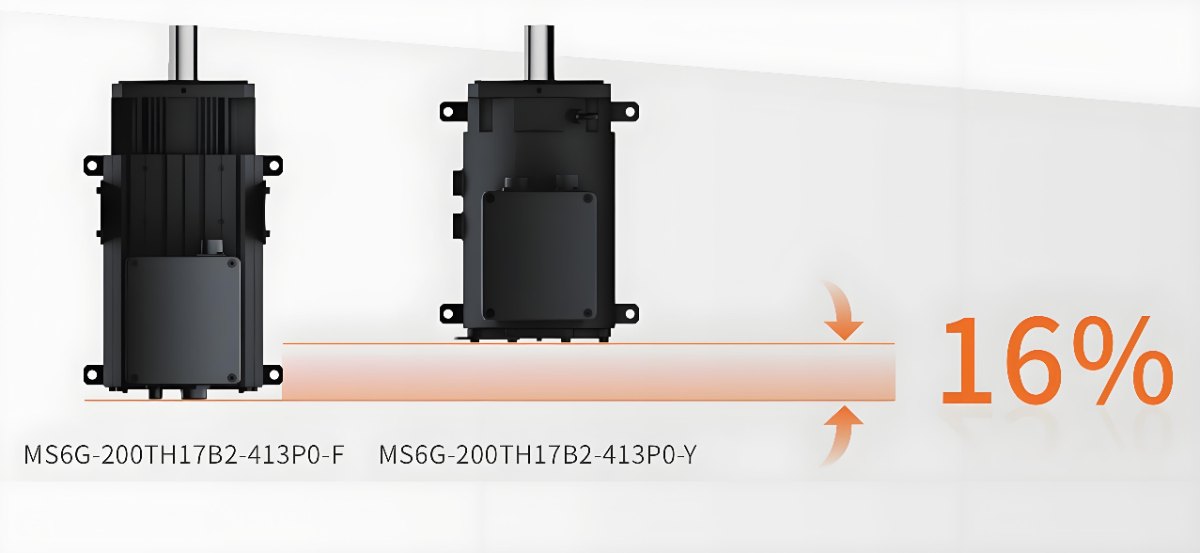

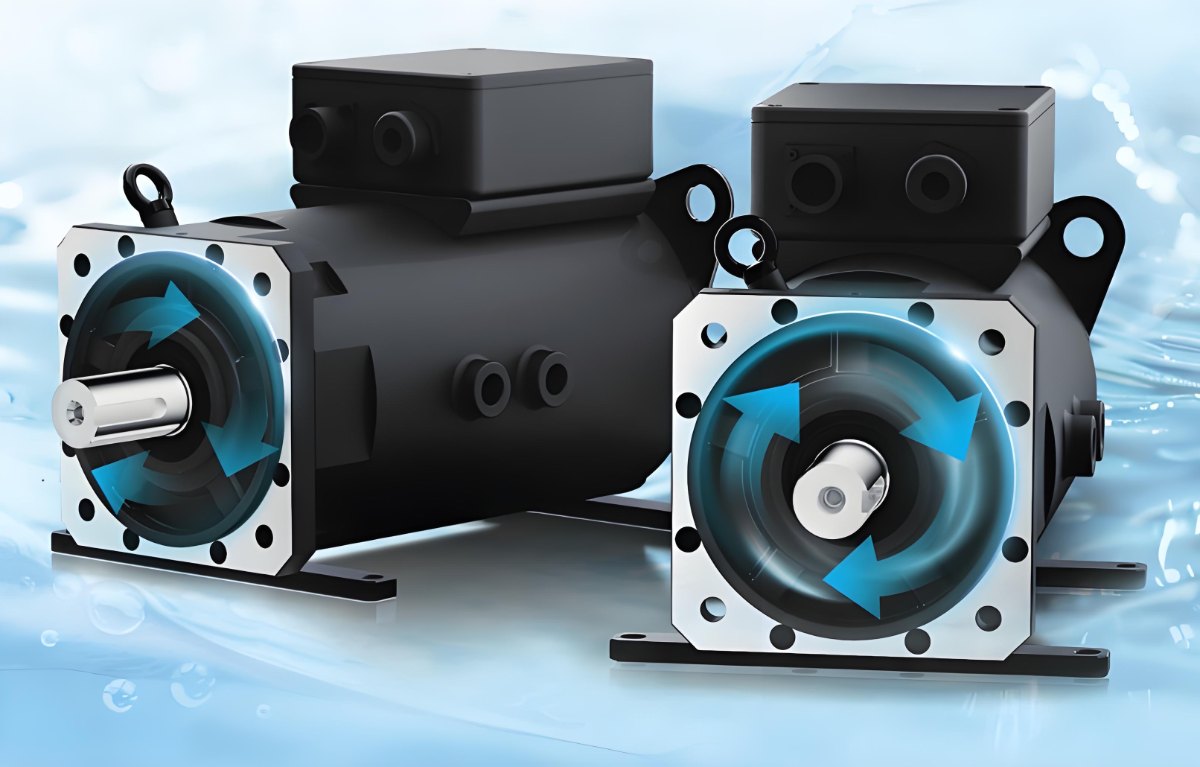

Serwosilniki średniej inercji z kołnierzami 110, 130, 180 i 200 mm, moce od 1 do 17 kW, zgodne z napędami DS5. Korpus krótszy o 10–25% od odpowiedników MS6H ułatwia zabudowę w ciasnych maszynach; stopień ochrony IP67. Wersja 200 mm z chłodzeniem cieczą (osiowy kanał Z) ma korpus krótszy o ok. 16% od silników chłodzonych powietrzem i enkoder optyczny 23-bit w standardzie.

  • moce 1–17 kW, kołnierze 110–200 mm
  • korpus krótszy o 10–25% od MS6H
  • IP67
  • enkodery 17/19/23-bit
  • wersja 200: chłodzenie cieczą, wyższa gęstość mocy

Parametry

Moc (kW) 13,0
Napięcie 380 V AC
Typ inercji średnia
Inercja wirnika [10⁻⁷ kg·m²] 159350,0
Prędkość znamionowa [obr/min] 1700
Prędkość maks. [obr/min] 2500
Moment znamionowy [N·m] 70,0
Moment maks. [N·m] 175,0
Prąd znamionowy [mA] 25000
Prąd maks. [mA] 62500
Przeciążalność 2,5
Typ enkodera optyczny
Rozdzielczość enkodera [bit] 23
Stopień ochrony IP IP54

Model MS6G-200TH17B2-413P0-F · 15 parametrow w 3 grupach

Zasilanie
Moc (kW) 13
Poziom napięcia 380VAC
Silnik / serwo
Typ bezwładności Medium
Bezwładność wirnika (10⁻⁷ kg·m²) 159350
Prędkość znamionowa (obr./min) 1700
Prędkość maksymalna (obr./min) 2500
Moment znamionowy (Nm) 70
Moment maksymalny (Nm) 175
Prąd znamionowy (mA) 25000
Prąd maksymalny (mA) 62500
Przeciążalność 2.5
Typ enkodera Optical
Rozdzielczość enkodera (bity) 23
Hamulec nie
Wymiary i obudowa
Stopień ochrony IP54

Brak parametrow pasujacych do zapytania.

Dane techniczne pochodza z dokumentacji producenta Xinje i moga ulec zmianie bez powiadomienia. W razie watpliwosci prosimy o kontakt — dobierzemy konfiguracje pod aplikacje.
Dokumentacja serii: instrukcje i pliki do pobrania.

Informacje dodatkowe

Moc

13 kW
Kołnierz

200 mm
Inercja

średnia
Zasilanie

AC 380-440 V
