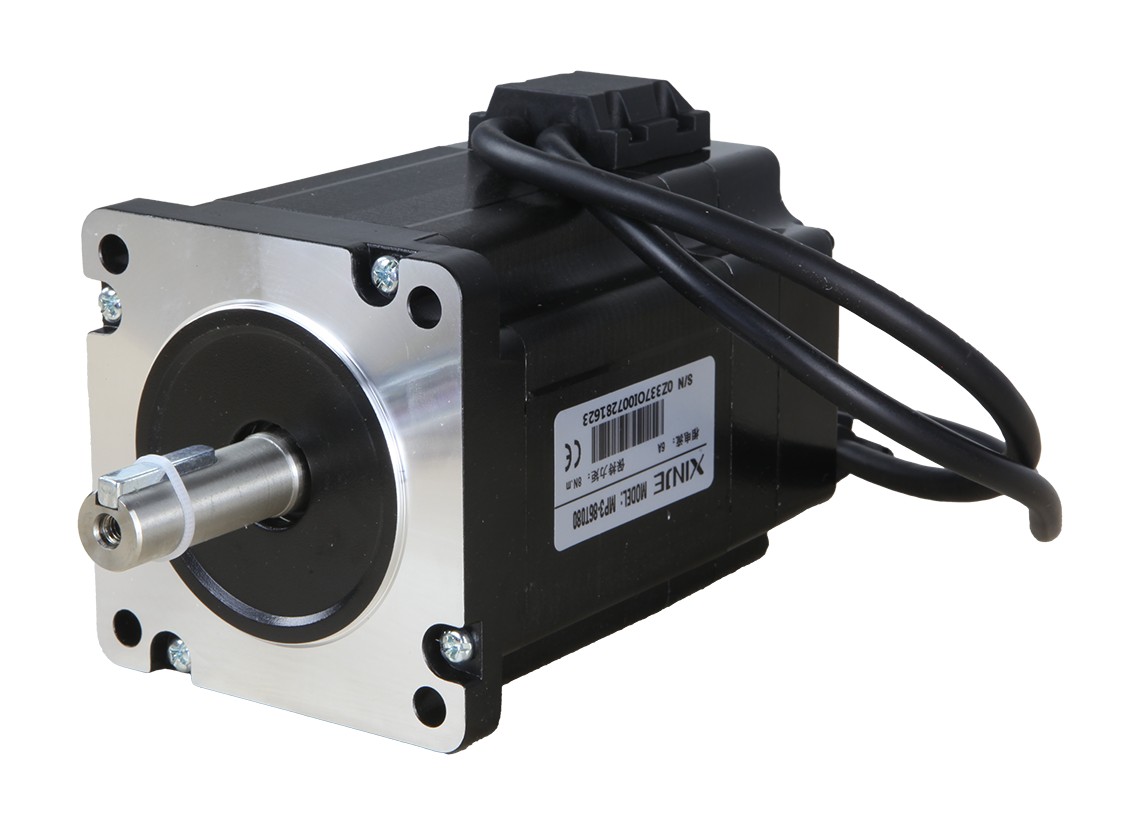

Zdjęcie poglądowe — przedstawia serię, nie konkretny egzemplarz. Parametry w tabeli poniżej dotyczą wyłącznie modelu MP3-86T120-Z.
Xinje MP3-86T120-Z — silnik krokowy (pętla zamknięta), 86 mm, 12,0 N·m, z sygnałem fazy Z
1 081,08 zł
Dwufazowy silnik krokowy Xinje MP3-86T120-Z z pętlą zamkniętą: kołnierz 86 mm, kąt kroku 1,8°, moment trzymający 12,0 N·m, prąd fazowy 6,0 A, długość korpusu 176,0 mm, średnica wału 14,0 mm, długość wału 32 mm. Wersja z wyprowadzonym sygnałem fazy Z enkodera.
Opis
Dwufazowy silnik krokowy Xinje MP3-86T120-Z z pętlą zamkniętą: kołnierz 86 mm, kąt kroku 1,8°, moment trzymający 12,0 N·m, prąd fazowy 6,0 A, długość korpusu 176,0 mm, średnica wału 14,0 mm, długość wału 32 mm. Wersja z wyprowadzonym sygnałem fazy Z enkodera.
Enkoder zamyka pętlę położenia — napęd na bieżąco koryguje uchyb, więc silnik nie gubi kroków. Sufiks -Z na końcu symbolu oznacza wyprowadzony sygnał fazy Z enkodera — to co innego niż litera Z w środku symbolu, która oznacza hamulec. Cennik producenta wskazuje do niego napędy DP3F1-808A i DP3C-808.
Parametry
| Liczba faz | 2 fazy |
|---|---|
| Kołnierz (mm) | 86 |
| Kąt kroku (°) | 1,8 |
| Długość korpusu (mm) | 176,0 |
| Moment trzymający (N·m) | 12,0 |
| Długość wału (mm) | 32 |
| Średnica wału (mm) | 14,0 |
| Pętla regulacji | zamknięta |
| Hamulec postojowy | – |
| Wykonanie wodoodporne | – |
| Sygnał fazy Z | ✓ |
Informacje dodatkowe
| Kołnierz | 86 mm |
|---|---|
| Moment | 12,0 N·m |
| Pętla | zamknięta |
| Hamulec | nie |
| Sygnał Z | tak |
| Średnica wału | 14,0 mm |
