Xinje LC3-AP — moduł I/O

Xinje LC3-AP — moduł I/O

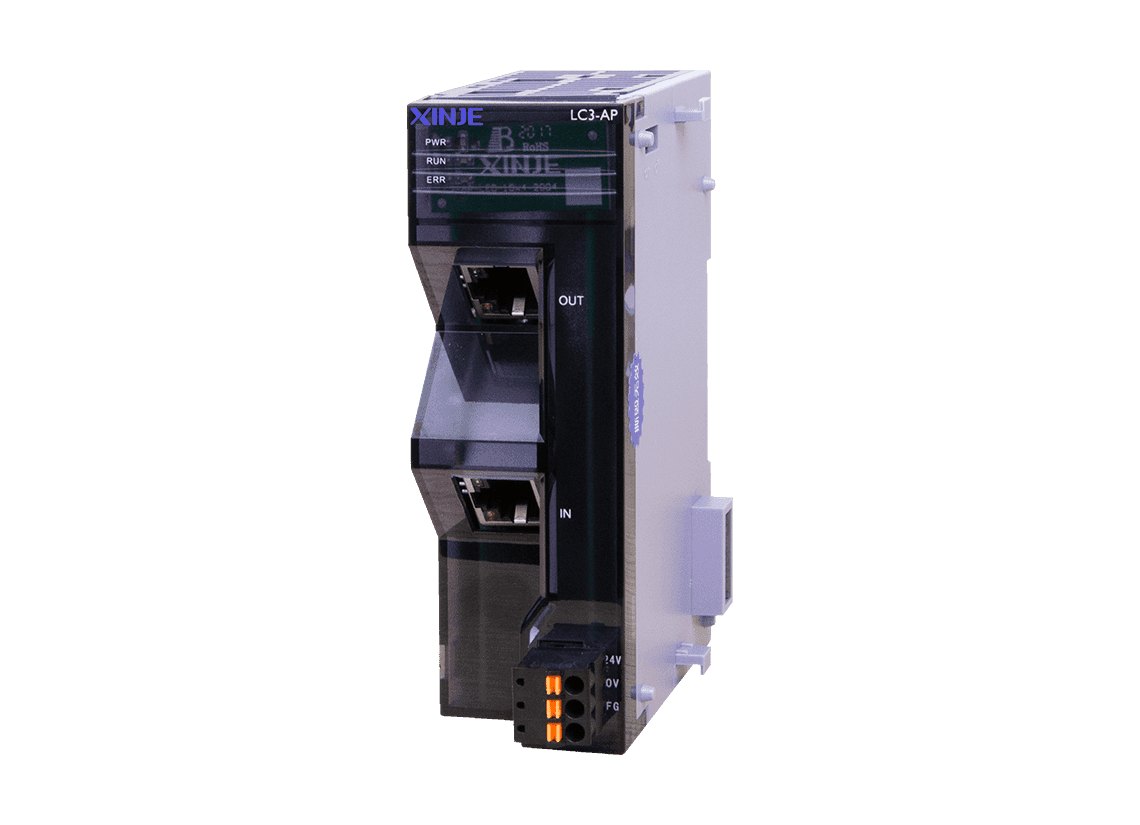

Moduł komunikacyjny (coupler) Xinje serii L – głowica stacji rozproszonych wejść i wyjść
Moduł komunikacyjny (coupler) Xinje serii L – głowica stacji rozproszonych wejść i wyjść
LC3-AP

Xinje LC3-AP — moduł I/O

352,80 zł netto · dla firm433,94 zł brutto · cena dla osób prywatnych

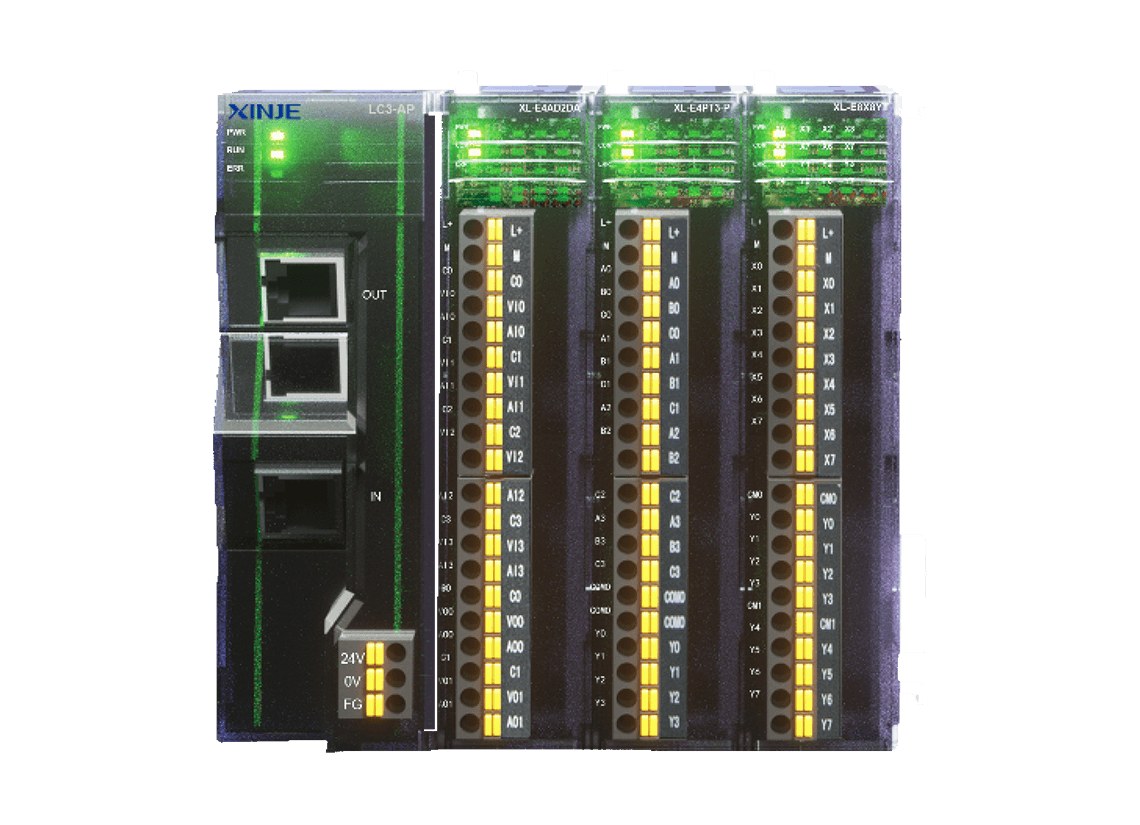

Zdalne I/O serii L składa się z modułu komunikacyjnego EtherCAT LC3-AP oraz modułów serii XL lub LL. Dobierając typy i liczbę modułów, wyspę dopasowuje się do potrzeb aplikacji; całość cechuje stabilne działanie i kompaktowe wymiary.

Wysyłka w ciągu 1 dnia roboczego (towar w naszym magazynie w Polsce)

SKU: LC3-AP Kategoria:
Dostawa i gwarancja: termin wysyłki podany przy produkcie (ten sam co w naszych ofertach na Allegro) · gwarancja 12 miesięcy · dostawa i płatności · gwarancja i serwis
Producent, osoba odpowiedzialna w UE i bezpieczeństwo (GPSR)
Producent: Wuxi Xinje Electric Co., Ltd., No. 816 Jianzhu West Road, Binhu District, Wuxi, Jiangsu, Chiny, www.xinje.com. Osoba odpowiedzialna w UE (GPSR): Automation Dariusz Kulik, ul. Jodłowa 13, 15-523 Grabówka, Polska, biuro@xinje.pl. Bezpieczeństwo: Urządzenie elektryczne przeznaczone do montażu w szafie sterowniczej i uruchomienia przez wykwalifikowany personel zgodnie z instrukcją producenta. Przed podłączeniem odłączyć zasilanie; przestrzegać zakresu napięć, temperatur i wymagań chłodzenia z instrukcji. Instrukcje obsługi w zakładce Do pobrania.
Zapytaj o cenę

Opis

Krótki czas reakcji, zwarta budowa, dowolne kombinacje

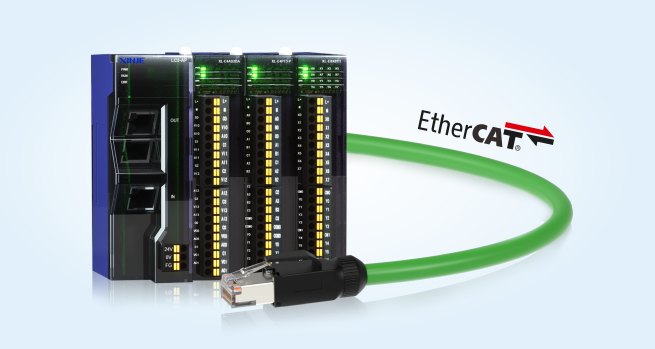

Zdalne I/O serii L składa się z modułu komunikacyjnego EtherCAT LC3-AP oraz modułów serii XL lub LL. Dobierając typy i liczbę modułów, wyspę dopasowuje się do potrzeb aplikacji; całość cechuje stabilne działanie i kompaktowe wymiary.

  • EtherCAT
  • moduły LL/XL

Specyfikacja

Zasilanie DC21,6-26,4V
Wymiary (mm) 36×105×70
Certyfikaty CE
Interfejs 2*RJ45
Topologia Line lub star typu (zewnętrzny switch)
Warstwa fizyczna 100BASE-TX
Dop. zanik zasilania 10ms DC24V
Prąd udarowy 10A DC26,4V
Ochrona zasilania zabezpieczenie przed odwrotnym podłączeniem
Obsługiwane moduły moduły serii L
Typ magistrali EtherCAT
Dane procesowe (PDO) 938 bajtów
Prędkość transmisji 100 Mb/s, pełny dupleks
Okres synchronizacji obsługa 500 µs, 1000 µs, 2000 µs, 4000 µs
Transmission distance między dwoma węzłami≤100m
Transmission medium CAT5e lub wyższa
Moduły rozszerzeń (maks.) 16
Aktualizacja oprogramowania układowego ✓
Address setting przydzielana przez stację nadrzędną
Prąd wejściowy 120mA DC24V

Model LC3-AP · 20 parametrow w 6 grupach

Informacje ogólne
Certyfikaty CE
Zasilanie
Zasilanie DC21.6-26.4V
Dopuszczalny czas zaniku zasilania 10ms DC24V
Prąd rozruchowy 10A DC26.4V
Zabezpieczenie zasilania Anti reverse connection protection
Prąd wejściowy 120mA DC24V
Komunikacja
Interfejs 2*RJ45
Topologia sieci Line or star type (external switch)
Warstwa fizyczna 100BASE-TX
Typ magistrali EtherCAT
Dane procesowe pojedynczego AP 938 bytes
Prędkość połączenia 100Mbps full duplex
Okres synchronizacji Support 500us, 1000us, 2000us, 4000us
Odległość transmisji Between two nodes≤100m
Medium transmisji CAT5e and up
Ustawianie adresu Main station allocation
Programowanie i pamięć
Aktualizacja firmware tak
Rozszerzenia
Zgodne moduły L series module
Moduły rozszerzeń 16
Wymiary i obudowa
Wymiary (mm) 36*105*70

Brak parametrow pasujacych do zapytania.

Dane techniczne pochodza z dokumentacji producenta Xinje i moga ulec zmianie bez powiadomienia. W razie watpliwosci prosimy o kontakt — dobierzemy konfiguracje pod aplikacje.
Dokumentacja serii: instrukcje i pliki do pobrania.

Informacje dodatkowe

Waga 0,15 kg
Wymiary 105 × 36 × 70 mm
Rodzaj

moduł komunikacyjny
Protokół

EtherCAT

Model LC3-AP · 10 plikow z aktualnej dokumentacji producenta

Dokumentacja techniczna
Dokumenty ogolne dla rodziny produktow
Lista pochodzi z aktualizowanej bazy dokumentacji Xinje — zawiera wylacznie najnowsze wydania plikow.
Pelna dokumentacja serii: strefa pobran.

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Xinje LC3-AP — moduł I/O”

Do projektu

Pliki do projektu elektrycznego serii LC3. Linki prowadzą do kopii plików producenta zapisanych na xinje.pl (a gdy kopii jeszcze nie ma — na serwer producenta); przy każdym rozmiar i dzień, w którym sprawdziliśmy, że plik jest dostępny.

Pliki ECAD wszystkich serii →

Certyfikaty i deklaracje

Dokumenty producenta dla rodziny LC3. Linki prowadzą do kopii plików producenta zapisanych na xinje.pl (a gdy kopii jeszcze nie ma — na serwer producenta); przy każdym rozmiar, data pliku i dzień, w którym sprawdziliśmy, że jest dostępny.

Co pobierasz: certyfikat badania (TÜV, UDEM, SGS, UL, laboratorium) potwierdza wynik badania typu przez jednostkę niezależną; deklaracja zgodności UE to oświadczenie producenta o zgodności z dyrektywami (podstawa znaku CE). To dwa różne dokumenty — do odbioru maszyny zwykle potrzebne są oba. Lista modeli objętych dokumentem jest w jego treści — sprawdź, czy Twój symbol na niej jest.

Certyfikaty wszystkich serii →

Znaczenia pojęć technicznych używanych w opisach zebraliśmy w Słowniku automatyki.

Najczęściej zadawane pytania

Jaki jest termin realizacji dla LC3-AP?

Towar jest w naszym magazynie w Polsce, wysyłamy w 1 dzień roboczy. Przy zamówieniach od 500 zł netto (615 zł brutto) dostawa jest bezpłatna (Paczkomat InPost, kurier InPost lub DPD).

Czy do LC3-AP dostanę fakturę VAT i gwarancję?

Tak. Sprzedaż prowadzi Automation Dariusz Kulik (adres rejestrowy: Grabówka; magazyn, warsztat i odbiór osobisty: Białystok). Do każdego zamówienia wystawiamy fakturę VAT 23 procent, a produkt jest fabrycznie nowy i objęty 12-miesięczną gwarancją obsługiwaną w Polsce.
